P9
05/09 modif
à la vue de la doc
il faut condensateur d'isolement en série
dans chaque BNC
à la vue de la doc
il faut condensateur d'isolement en série
dans chaque BNC
IF out sur HP141T

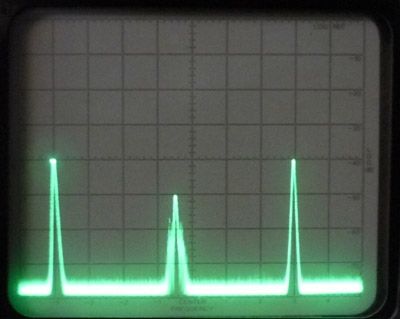

IF LO image
8.215
#4
#3
#2
#1
29/08
last Update 30//08/2009
26 août 2009
Bugs face avant
depuis que le court circuit sur le bus du Noise Blanker n'est plus là,
les commandes semblent plus seraines.
Prise Micro 8 broches :
contrairement à un écrit précédent
le brochage n'est pas spécifique
mais compatible Kenwood,
tks F5NBU.
Niveau de sortie audio :
non spécifié dans la doc,
mesuré à 40mV crète soit 28 mV efficace,
pas cool, ça manque de gain.
Le standard 100mV eff / 600 ohm, bien connu dans le monde de l'audio,
utilisé entre autre sur le FT-1000mp rendait les choses simples,
là il y a de l'ampli dans l'air, ou une modif du K3.
Le décodeur RTTY pro Frederick 1632 est trop souvent en alarme "Level Low"
Le "Dual PB" double filtre passe bande, un pour le Mark et un pour le Space,
réalisé par le DSP en RTTY est redoudable.
Mail to : support@elecraft.com
réponse : 500-600mV peak to peak at maximum level.
Gary AB7MY
Le niveau de sortie n'est pas fixe, mais dépend d'un paramètre du menu config
Le paramètre "Line Out" est à par défaut "nor 10" ( 0 à 100 )
en le passant à 60 on est compatible avec la sortie du FT-1000mp;
en dessous de S7, hors de la régulation par le CAG
le niveau n'est plus quasi constant,
une réserve de gain s'impose pour les signaux faibles
particulièrement pour les décodeurs hardware.
Pour les decodeurs software sur PC
la table de mixage ouverte en enregistrement à coté du décodeur s'impose.
Pour comparer le K3 au FT-1000mp il faut une entrée audio de plus sur le PC
un dongle USB C-Media CM119 fait l'affaire ( 13 euros )
Il faut une entrée isolée de plus d'ou un nouveau transfo dans le boitier
et deux câbles.
Après une soirée passé jusqu'à 4h locale
à faire de l'écoute comparative en RTTY,
il ressort que le DSP programmé en mode "Dual Passband",
un filtre sur les fréquences Mark et Space,
est beaucoup plus qu'un gadget.
Yann F5NBU m'avait fait des remarques à ce sujet
issues de l'utilisation de son Icom 7700,
je confirme l'avantage d'en disposer.
Avec un décodeur hardware derrière,
MMTTY est à la traîne
QRX à suivre...
30 août 2009
1/2
Le module optionel KXV3 est très compact,
si le K3 est équipé du PA 100W,
il faut acheter le KXV3 pour disposer des fonctions
qu'il réalise.
Si le K3 est en version de base 10 W
on dispose du panneau qui masque l'emplacement du PA
70 x 140 mm en aluminium peint noir PN # E850297
pour créer tout ou partie des fonctions du KXV3
et d'autres si besoin.

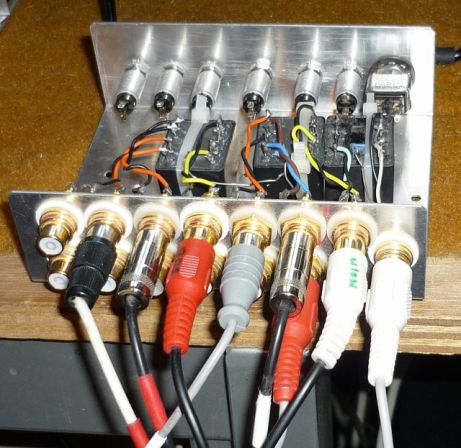

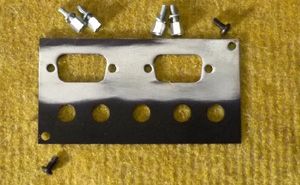

On peut loger confortablement sur 2 rangées 14 objets au pas de 20mm.

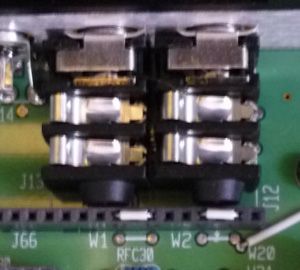

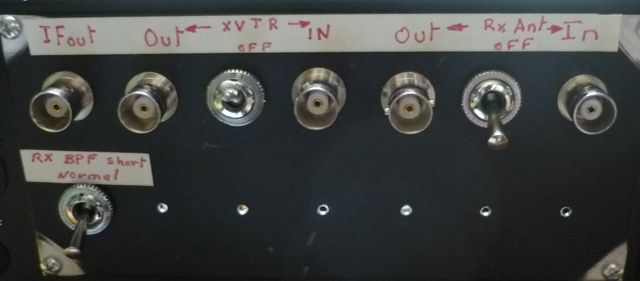

La première est occupée par 5 BNC comme sur la module d'origine
plus 2 interrupteurs 2RT fonctionellement équivalents
aux starps W1 et W2 qui ferment sur P66 les boucles des circuits
en absence du KXV3
La seconde prépercée à 3mm n'est occupée pour le moment que sur une position.
General coverage,
un interrupteur commandant un module home made simpliste,
un relais courtcircuitant le KBPF3.
L'antenne se trouve ainsi connectée au récepteur sans l'option
qui n'est installable dans le module optionnel KRX3.
Le module est enfiché
sur P44C & P44E

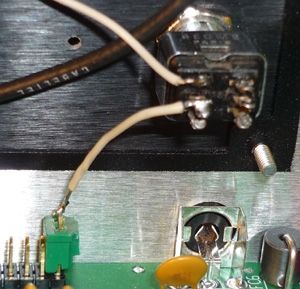

un fil amène via le switch
le 12v prélévé sur P67B pins 25 et 26
par un connecteur 2 points
au pas de 2.54 .
Ceci est réalisé
en mode plug & play,
sans aucune soudure
sur les cartes du K3.
30 août 2009

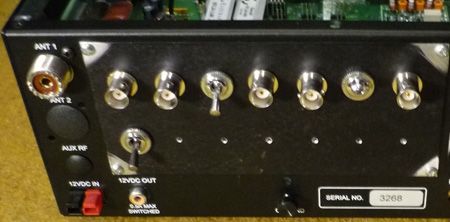

Voici la solution au mystère du capot inefficace,
lire Auto-Censure plus bas sur cette page à la date du 29/08,
j'ai trouvé la solution en construisant le KXV3 home-made.
Elle est là, sur la photo, pourtant elle crève les yeux et on ne la voit pas !
Il m'a fallu avoir à m'intéresser au raccordement des masses des BNC
pour que je réalise que :

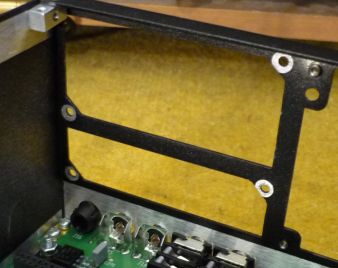

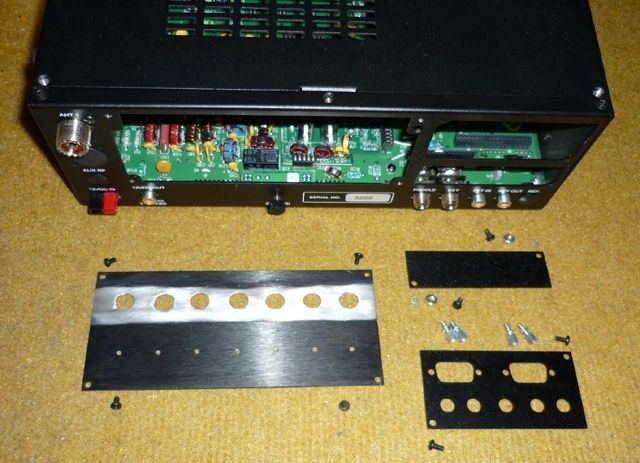

Aucune des 3 plaques mobiles de la face arrière n'est relièe à la masse !
- Elles sont peintes recto et verso,
- Elles s'appuient sur la face arrière peinte
- Elles sont montées avec des vis peintes en noir
- Les taraudages de la face arrière pour la plaque PA sont pleins de peinture
A quoi cela sert il d'épargner l'intérieur du chassis
si l'on ne va pas au bout de la démarche ?
Le résultat est que la face arrière est un trou béant
ouvert aux champs électromagnétiques,
et qu'effectivement capot ou pas cela ne change rien,
CQFD !
Certains esprits chagrins me diront qu'avec la config toutes options
le problème n'existe pas,
c'est faux,
car le module KIO3 audio
n'est pas une option.
Pour résoudre le problème
il faut poncer la face arrière
pour qu'elle vienne en appui
sur le corps des connecteurs
sub D 9 et 15 points
Pour la plaque d'obturation
du module KXV3,

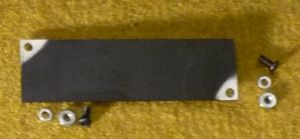

ponçage des coins face externe
et remplacement des vis par
des galvanisée brut
c'est à dire, non peintes.
Ponçage aussi pour la paque PA,
sous les composants face interne
et dans les coins sous les vis face externe.
Ensuite il faut décaper les filets
des écrous prisonniers,
à défaut de taraud au pas US,
une vis galvanisée serrée et déserrée
un certain nombre de fois
rétablira le contact,
à vérifier à l'ohm-mètre.
La pub du K3 dit " No soldering Kit " c'est vrai,
mais le ponçage obligatoire on n'en parle pas !
30 août 2009
Suite du 13 août P6
modif officielle Elecraft

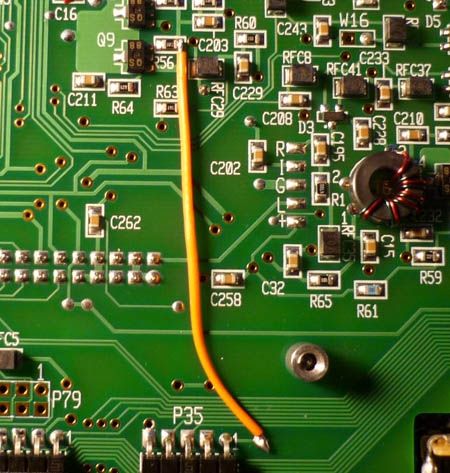

Mise en place du strap, 2 soudures.
Firmware V3.14 chargé le 21/08 P8
Vérifications :
1 - Pas de déclenchement à 0 dBm
Déclenche à +10 dBm,
- le préampli est mis OFF
- Flash sur LCD VFO B : High Power
2- QSY 864 kHz , Beverage NE,
S-mètre non calibré en butée,
pas de déclenchement
QRX à suivre...
modif officielle Elecraft
Mise en place du strap, 2 soudures.
Firmware V3.14 chargé le 21/08 P8
Vérifications :
1 - Pas de déclenchement à 0 dBm
Déclenche à +10 dBm,
- le préampli est mis OFF
- Flash sur LCD VFO B : High Power
2- QSY 864 kHz , Beverage NE,
S-mètre non calibré en butée,
pas de déclenchement
QRX à suivre...
29 août 2009
1/2
Lors de mes manips sur le K3 depuis le QRA portable à la page 5 de K3 story
mon instinct de conservation m'avait imposé l'auto-censure,
car il y aurait bien eu quelques talibans
pour m'envoyer une équipe d'homme en blanc me passer un costume sans manche.
En l'absence d'explication à un fait constaté accablant, je l'avais censuré.
Les causes de pertubations du fonctionnement de ce type de matériel
sont soit conduites ou rayonnées
et sont produites en interne ou importées.
Blindages et filtres sont là pour éviter ou en minimiser les effets.
Le fait constaté :
Avec ou sans capot rien ne change !
En milieu perturbé il est étonnant que le capot métallique,
soigneusement éléctriquement rélié au reste du boiter,
qui couvre 88% de la face supérieure soit sans influence
quant on l'enlève.
Ou que alors toutes les perturbations soient conduites
et aucune ne soit rayonnée, est tout aussi difficile à croire.
Ou encore la saturation soit telle qu'en rajouter ne change plus rien,
sans le S-mètre au taquet et quelque soit la fréquence, n'est pas crédible.
Il y avait bien une cause fournissant une explication plaidable quelque part,
mais où ?
Le hazard m'a fait croiser sa route hier.
QRX à suivre...
30 août 2009
2/2

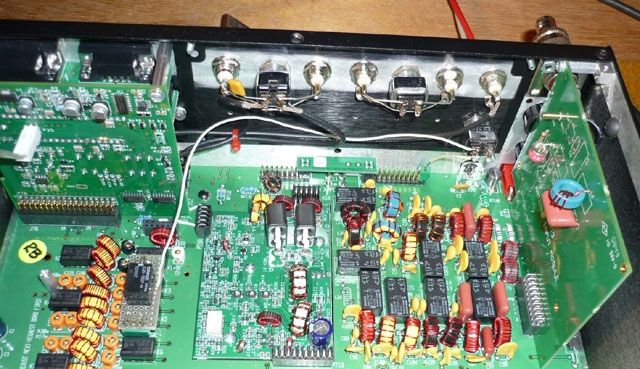

IF out
ne nécessite qu'un câble coax 3mm
et un connecteur 2 pins au pas de 2.54

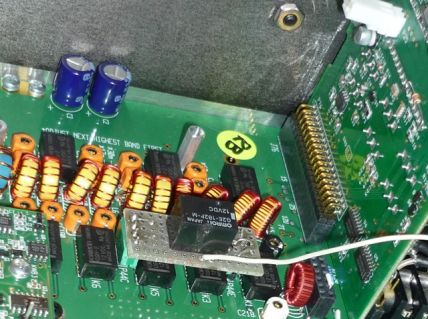

allant sur P86
sous la carte principale "RF board"
RX ant In / Out
Les connecteurs RX ant sont câblés avec du coax de 3mm
il faut ajouter un condensateur d'isolement entre la BNC RXin et le switch,
sans lequel la commutation à diode pin omini présente dans le K3,
n'ouvre pas le circuit.

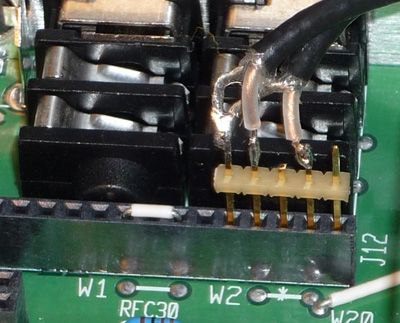

Il faut enlever W2 sur P66, et placer un connecteur 4 pts minimum
entre les pins 12 et 15 ( ou 5 points entre 12 et 16 pour éviter les fausses manips )
RX out -> 15 RX in -> 13 Gnd ->12 ( Pin 14 et 16 non utilisées )
XVTR
Les connecteurs et le switch pour le transverter sont posés
mais non câblés pour le moment.
Ces add-on sont réalisés sans aucune soudure sur les cartes du K3.
QRX à suivre...
