Elecraft K3 / AO-Journal p255 #6

AXTAL GmbH & CO. KG
( DK1AG)
Wasemweg 5
D-74821 Mosbach

QRX à suivre...

16 juillet 2009

> Redo VCO CAL and see if it ends with no error.
>
> If PLL lock is lost in the 500-1800kHz range, a small adjustment to T1 on
> the KSYN3 board may be needed. Look at the PLL1 VCO Voltage value when you
> tune the VFO. This is done by tapping the Display button to change the VFO
> B readout from freq. to info mode. Then adjust VFO B until you see the
> PLL1 readout (PLL2 is for the subreceiver). If the PLL loses lock, there
> will be an asterisk shown in the PLL1 readout.
>
> Be SURE the firmware is up to date as there have been lots of changes in
> the firmware over its development to help make the PLL work better.
>
> You can try this if the T1 toroid needs adjustment.
>
> Here's the procedure.
>
> NOTE: The ferrite sleeve should be held in place over T1 for all
> measurements, but does not need to be secured. The nylon hardware need not
> be installed until iterative adjustment of T1's turns is completed.
> Turns should be spread/squeezed using a fingernail or nonmetallic tool(s).
                  traduction : étendre / comprimer les spires avec un ongle
>
> SYNTH PRE-TEST
>
> 1. Set the VFO to 500 kHz (use direct freq entry:  ".500 <-").
> 2. In VCO MD, set the parameter to "127" (not "NOR 127"). Exit the menu.
> 3. Tap DISP and locate the PLL1 voltage display using VFO B. (You must
> have TECH MD ON in the CONFIG menu to get this display.)
> 4. With the ferrite sleeve held in place on T1, PLL1 should now be >= 0.7 V.
> If not, remove the sleeve, squeeze the turns a little, put the sleeve back on,
> and check the PLL1 voltage again. Iterate as required.
> 5. Set the VFO to 54 MHz.
> 6. Select "000" in VCO MD.
> 7. PLL1 should now be <= 6.0 V . if not, the turns must be spread a bit.
> 8. Go back and forth between .5 MHz/VCO MD 127 and 54 MHz/VCO MD 000 if
> necessary until both PLL1 criteria are met.
> 9. Set VFO to 14.0 MHz and VCO MD to 23. PLL1 must be >= 1.8 V.
> 10. Set VFO to 7.4 MHz and VCO MD to 40. VPLL must be <= 6.3 V.
> 11. Having satisfied all 4 tests above, run VCO CAL.
>
> --
> 73, Gary AB7MY
> =========
> support@elecraft.com
> Elecraft Technical Support

22/07/09 reprint

Le synthétiseur utilise une paire de circuits Analog Device
conçus pour cette fonction et commandés en // par le CPU
DDS : AD9834  &  PLL : AD 4001

le DDS sert de référence variable pour le PLL.
Entre les deux CI, un filtre à 4 quartz marqués 3.570
La bande passante indiquée dans la doc. est  de +ou-1.2 kHz.
La fréquence mesurée couvre de 3.580 000 à 3.582 400 MHz

En plein dans la bande RTTY 80m, c'est ballot !
dommage il est pourtant bien beau ce synthé.

Pas un seul réglage analogique,
Le CPU programme l'ensemble
sous l'appellation "Calibration"
"setup" aurait été plus approprié,
" calibration" ayant depuis longtemps un autre sens.

LO & PLL voltage versus Rx Frequency      .XLS file

15/08/09

Pas de réglage, Quoique !

Les ferrites ont toujours
des dispertions de caractéristiques considérables,
souvent -25% <---> +10%
On touve mieux, mais c'est du tri et donc bien plus cher.
Même sous le contrôle d'un asservissement digital,
il y a des limites au delà des quelles
la dispertion n'est plus compensable.

Selon la procédure Elecraft
Il faut alors du doigté,
jusqu'au bout des ongles !

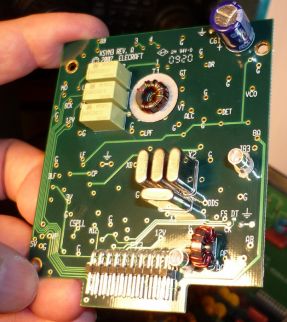

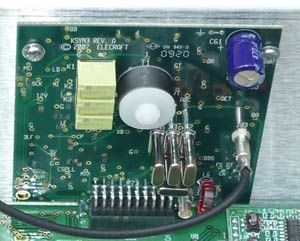

<---Le tranfo du circuit LC du VCO du synthé
sans son blindage tubulaire ferrite.

last Update 19//08/2009

dBm - Volt - RMS - Peak - PP Table

16 août 2009 :

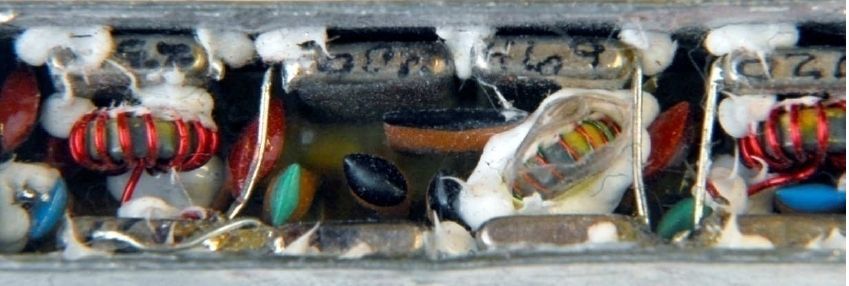

Filtres à quartz

    Frontend ( Antenna) Crystal Filter

   Axtal AF41
    40m

    zin zout 50 ohm
    Pwr in nominal  0.1 mW
    Maximum 10 sec 10 mW

    Axtal QF1600
    F range 60 to 90Mhz

    zin zout 50 ohm
    Pwr in nominal  0.1 mW
    Maximum 10 sec 1 mW

    Anatech AM10CR220

    10Mhz
    zin zout 50 ohm
    Pmax +14dBm   25mW

    KVG gmbh  Quartz Crystal Technology
    D-74922 Neckarbischofsheim
    HF range  XF serie
    zin zout 50 ohm
    Pmax 1 mW

      APP notes

    Frontend Board - Roofing Filters

    Frontend - Roofing Filters - SSB

    Stop Band Filter

    Output for SoftRock v6 before 8.215 IF

          QRX    à suivre...

17 août 2009 :

Mode Commun again & again
K3 story calamities

    K3 sur 3792
    Pas d'antenne bruit S zéro
    Antenne " Long fil "   bruit à S9+20,
    normal, on capte le spectre du PC

    Je connecte le jack 3.5 stéréo du câble venant de l'entrée micro du PC,
    en attente sur la table à l'arrière du K3,
    sur la sortie "stéreo line out" ,
    le bruit passe à S9+40

    Conclusion :
    Dégradation de 20dB due au mode commun sur cette entrée...

    Il m'avait semblé, et je l'ai écrit sur un page précédente,
    que cette entrée était mieux protégée que d'autres,
    mais c'était manifestement uniquement sur la fréquence de France Bleu idf 864Khz.
    Il se vérifie ici que les tests EMI /RFI ne sont jamais simples et exhaustifs.

    Vérifications :

    QSY 160m
    il n'y a que 10 dB de dégradation mais,
    l'antenne capte moins de signal,
    car elle est proportionnellement 2 fois plus courte
    et/ou le spectre rayonné sur cette bande est plus faible

    QSY 40m
    dégradation 15 dB

    Dire qu'il y a un transfo d'isolement,
    il  est sur le schéma et je l'ai bien vu dans la machine.
    Vu les résultats, je me demande s'ils n'auraient pas pu l'économiser ?

    Il fait fort le meilleur récepteur du monde !

          QRX    à suivre...

14 août 2009 :

On line comments

    -  Could be better

    -  New-k3-arrived !  JE1TRV

    -  Is the mojo gone ? K3NG      ( est ce que le charme est rompu ? )

     QRX    à suivre...

10 août 2009 :

On the air : 20m

    Après une petite séance de mini-VNA,
    j'ai un dipôle 20m à 8m du sol,
    la moitié dans la charpente, l'autre dehors par le velux
    jusque là, ça va.

   K3 = power-on
   F = 14120 inutilisé
   S-mètre = 58 !

   Vérifications : RF gain = max,  préamp = off, RAS
   K3 sur charge fictive :  S-mètre clignotte sur S1
   K3 no ant : idem

   K3 sur dipôle 20m
   Ecrans, power off : no change S-mètre = 58
   UC power off : S-mètre = 55

   Vérification du câble au mini-VNA :
   il est marqué MIL-C17-RG214/U : 50 ohm vf 0.66 double tresse
   résultat : L = 6.11m, perte négligeable, RAS.
   K3 + câble sur charge fictive :  S-mètre clignotte sur S1
   K3 + câble open :  S-mètre clignotte sur S1

   pour voir :
   7.050 dipôle 20m : S9 +5
   3.640 dipôle 20m : S9 +5
   1.823 dipôle 20m : S6

   A 2m l'antenne est trop près du PC,
   ce n'est pas encore aujourd'hui que je vais faire un test petits signaux..

   Persiste et signe :

   14.116 dipôle 6m : S7
   7.050 dipôle 6m : S7
   3.640 dipôle 6m : S8
   1.822 dipôle 6m : S5
   again
   l'antenne 6m est à 3m du PC
   K3 + câble sur charge fictive :  S-mètre clignotte sur S1
   K3 + câble open :  S-mètre clignotte sur S1

   Là je n'y crois plus, avec 2x1.5m de fil S5 sur 160m !
   il en rentre par ailleurs que l'antenne

   Chasse aux fuites,
   avec une boucle de 20 cm de diamètre sur une prise BNC
   sans transfo d'adaptation et choc balun.
   Le S-mètre clignotte sur S1, la bouche à 3m du PC,
   mais quand on approche la boucle le S-mètre monte bien au dessus,
   donc il y a une part de vrai.

   - Les cables video du PC,  S7
   - l'alim à découpage de l'écran Nec 1980sxi  S8,
     en bas à gauche autour de l'embase secteur.
    Jean F4DNR ayant  recyclé le spectre rayonné de son écran, en source de bruit,
     je m'offrirai une manip boucle et HP141T afin d'en déterminer la largeur de bande.
   - le routeur netgear S7

   - l'afficheur LCD du K3 : sur 1822 S2 et en LSB un beau 1000 Hz sort du HP

    J'hallucine, c'est fantasia

        QRX    à suivre...

12 août 2009 :

6m antenna

    Trop pressé de faire du ES sur 6m,
    je n'avais pas vérifié les paramètres structurels, alors go !

    K3 + Câble + choc sur charge fictive S0

    PC & periphériques = ON
    - K3  sur dipole avec choc S2 à S5, cela dépend du contenu des écrans
                                                                      et de l'activité du CPU
                                                      S5 permanent avec le thp mobile sur chargeur
    - K3 sur verticale S5
                                                      S5 permanent avec le thp mobile sur chargeur

    PC & acc + tph  = OFF
    - K3  sur dipole    S1
    - K3 sur verticale S2

    Verticale: Diamond D-130
    GP - 50 ohm-  200W - cable RG58 15m - PL 259
    Rx : 25- 1300MHz
    Tx 6m, 2m, 70cm, 900MHz, 1200MHz
    Vérification SWR au miniVNA : 6m et 100MHz et au dessus, ok

    Un tour de bande 6m, rien,
    VHFdx-net ES map même en Europe de l'est presque rien depuis 1semaine
    Je crain que la saison 2009 soit déjà terminée

    Les antennes loin du shack finalement,
    à part les pertes en ligne TX ou RX, ( pas dramatiques en dessous de 30 MHz )
    ce n'est plus tôt un avantage au siècle du tout numèrique !

    Une beam 2 élements, même sans gain et sans rapport avant arrière,
    mais si il y en a personne ne se plaindra,
    juste au dessus du shack, c'est réaliste,
    car cela donne 20 à 30 dB d'isolement sur l'axe Z, celui du numérique.
    Aller les chercher par d'autres méthodes est
    beaucoup plus compliqué et beaucoup plus couteux.

        QRX    à suivre...

11 août 2009 :

Sunrise

    6h locale sunrise dans 45 minutes.
    on optimise, le collier de 100 perles de ferrites utilisé comme choc balun rx
    se retrouve sur le dipole 20m.

    Sur une fréquence libre et propre, le S-mètre indique S7,
    décision stratégique, informatique sur power off,
    le grand jeu, pc, ecrans, routeur, modem, etc,
    c'est ici le seul moyen d'espérer écouter quelque chose.

    F= 14100 et on monte, un désert,
    vers 200 un rital S5 est en QSO avec un VK LP dit il.
    Même pas un russkofs.
    C'est trop tôt probablement compte tenu des vacances et du SFI

    8h locale
    - les russkofs sont S7
    - 260 les iotistes S9
    - 230 du SSTV S9
    - 210 OE3EX S9
    la bande se réveille

    - 192 KH6MB de IK4xxx
    nil
    NR on
    il y a quelque chose
    preamp on
    ( BW IF le preset est à 2.0 kHz )
    IF shift ( FC) le preset est à 1.5  kHz à  1.45 c'est mieux,
    cela devient compréhensible pour -50 Hz !
    NR adjust 1.1 --> 4.1 c'est toujours dans le bruit,
    mais là je copie KH6MB

    Que trier de cette manip,
    sans un autre transceiver à coté et un switch A/B ?
    Sur le fond rien.

    C'est même un budget élevé pour cette fonction.
    car un JA format autoradio peut aussi le faire
    dans ces conditions, 20m, dipôle, bande calme, bruit à S3.


        QRX    à suivre...

Automatic Front End Protection

If the K3 is operated too close to high-power transmitters,
it's possible to damage some receiver components.
While this rarely happens,
we've taken steps to prevent it
by sensing a high-current condition
at the mixer post-amplifier (Q8/Q9) and
automatically turning off the preamp and,
if necessary, turning on the attenuator.

You will need to add one jumper wire
on the bottom of the RF board
(see application note on our K3 modifications web page).
If you don't add the jumper, operation will be unchanged;
firmware can sense whether or not you've installed the jumper.

13 août 2009 :

Official mods

K3 Enhancements and Application Notes

      Preamp = 11 dB
      Atten     =  10 dB
     Sensibilité perdue : 11dB  ou 21 dB

     Il n'y a pas de CAG sur le Post-amp 17dB
     derrière il y a le filtre à quartz
     Impédance d'entrée : 500 ohm
     Quel niveau max supporte t'il ?

     Or on a bien trouvé des filtres à Quartz HS
     sur une base installée faible, alors cqfd ?

     les filtres à quartz "front end "en 50 ohm
     ne supportent pas au dessus de 0 dBm
     donc pas de broadcast ou
     de station en muti- multi dont un Tx
     est plus de - 28 dBm ( 9mV ) S9+45
     pour pouvoir utiliser la sensibilité max du K3.
     ( S9 = 50 µV = -73 dBm )

     Même avec des filtres de bande, ce n'est pas gagné !
     En intra-bande  les antennes directives sont obligatoires
     et la gestion d'azimuth en temps réel est impérative.

     J'aimerai bien savoir comment font les stations
     multi-single et multi-multi.

     Pour les expé on ne saura jamais,
     le sponsoring ayant des raisons que la mo...

     Récepteur haute performance ?

     Au labo only ?

    Les manips du jour

      20m modes digitaux PSK31 & RTTY:
                       pas de NR Noise Réducteur dans les modes digitaux comme toujours.
                       C'est annoncé par l'affichage de N/A ( not available ) pas disponible.
                       Cela évite au moins de l'enclencher et de laisser le système bouffer
                       le signal par incapacité à faire la différence avec une porteuse.


    Très important vu la susceptibilité du K3...

    Interface isolée opto by W3YY :
                    manuel

    -  Compatibility with Panadapters

    -  K3 <--->  VL1000

    -  AGC & S-meter

        QRX    à suivre...

15 août 2009 :

Du doigté,
jusqu'au bout des ongles !

Elecraft

K3 story

Elektor SDR setup

#6 SDR System Sinoptics

#5 ACC

#4 Synoptics

#3 IF out filter 8.2154 MHz

#2 Users

#1 Compilation d'info

#12 TX5SPM

#11 FT5GA

#10 IF out level

#9 Firmware Nlle version

#8 Instabilité logicielle

#7 Sensibilité 10m comparée

#6 RF cooking Synoptiques

#5 Les Générateurs de QRM 03/09

#4 Club des passoires 03/09

#3 new knobs 02/09

#2 Commande en ligne Danger ? 02/09

#1 S-meter 31/08

#5 Avec ou sans capot c'est pareil !

#4 KXV3 home made

#3 High Input Level Protection

#2 Auto Censure

#1 Interfaces

#4 Solder Splashes

#3 Il faut lire le manuel

#2 Firmware upgrade

#1 Il faut oser !

#_ at F6CTT

#8 Mode commun again& again

#7 Filtre à Quartz

#6 jusqu'au bout des ongles !

#5 On line comments

#4 Official mods

#3 6m antenna

#2 Sunrise

#1 On the air : 20m

#13 Remarques en vrac

#12 une idée masochiste

#11 Quand j'étais à l'école (60's)

#10 On the air IN87CU

#9 Ergonomie de la face avant

#8 Mixer et LO level

#7 Mode commun encore...

#6 Les Boutons...

#5 Drôle de Privilège

#4 Common mode choc

#3 Les choses qui fâchent

#2 Essais self de choc

#1 MW Preselector Jumper

#6 de l'autre coté du miroir

#5 Le Notch

#4 Frequency chart update

#3 Connecteur Alim

#2 Dans la cage ! Birds

#1 Encore Lui !

#4 Je l'ai eu !

#3 comment fait Yaesu ?

#2 comment fait Icom ?

#1 Choc pour mode commun

#7 Birds : 3éme Tour

#6 Déception

#5 Le S-mètre monte aux rideaux

#4 La cage aux oiseaux

#2 K3 : en vrac

#2 à la volée

#1 RTTY FSK problème

#4 Solution du problème

#3 Omission

#2 aux Grands mots, Grands moyens

#1 Il n'y a pas de mal à se faire du bien

#_ Photos & légendes options

#_ Photos & commentaires

#_ Déballage du colis

#_ L'effort est valorisé !

#2 F using K3

#1 liens sur le K3

K3 Story : La dernière séance p15

K3 story : LP-pan p14

K3 story : Upgrade & Extensions p13

K3 story : SDR Software Saga p12

Filtre 8.215 MHz sortie IF K3

K3 story : SDR Hardware p11

K3 story : IF out & Rx test p10

K3 story : Capot fictif P9

K3 story : Noise Blanker P8

K3 story : test du K3 dans le 35 P7

K3 story : Portable 29 P6

K3 story : more problems p5

K3 story : de l'autre coté du miroir p4

K3 story : Je l'ai eu ! p3

K3 story : découverte p2

K3 story : montage et debug p1

Inside K3 : Options

Inside Elecraft K3

K3 : Le retour du Kit

Kit Taxe & TVA

Ici vous saurez tout sur le K3

Foot note : à un lecteur perdu #0

En bas

Retour � la page pr�c�dente / back

RF Tech

RF Tech

Ham Product Review

Ham-nalyse

K3 story

e-mail

Accueil / Home

AO-Journal

La Une

Sommaire

Updates

Jeff F6AOJ

Babel Fish

To Translate this page

Moteur
de
recherche
du site

En haut
