RTTY et Digital / AO-Journal p39

I - Generateur local AFSK : PC + carte son

II - Pseudo Balises

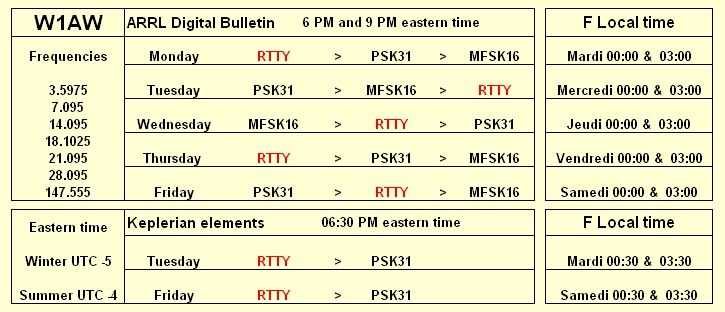

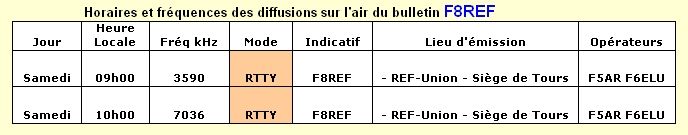

III - Bulletins RTTY - 45.45 Bd - 170Hz - Normal (LSB )

DDH47 est parfait pour tester un RX 137 KHz

RTTY High Speed

ea5hef.com blog

January 7, 1972, the FCC amended Part 97 to allow faster RTTY speeds.
Four standard RTTY speeds were authorized, namely,
60 (45 baud), 67 (50 baud), 75 (56.25 baud) and 100 (75 baud) words per minute.

Many Amateur Radio operators had equipment that was capable of being upgraded
to 75 and 100 words per minute by changing teleprinter gears.
While there was an initial interest in 100 words per minute operation,
many Amateur Radio operators moved back to 60 words per minute.

Some of the reasons for the failure of 100 words per minute HF RTTY included
poor operation of improperly maintained mechanical teleprinters,
narrow bandwidth terminal units, continued use of 170 Hz shift at 100 words per minute
and excessive error rates due to multipath distortion and the nature of ionospheric propagation.

The FCC approved the use of ASCII by Amateur Radio stations on March 17, 1980
with speeds up to 300 baud from 3.5 to 21.25 MHz
and 1200 baud between 28 and 225 MHz.
Speeds up to 19.2 kilobaud was authorized on Amateur frequencies above 420 MHz.[18]

The requirement for Amateur Radio operators in the United States
to identify their station callsign at the beginning and the end of each digital transmission
and at ten minute intervals using International Morse Code
was finally lifted by the FCC on June 15, 1983

Sourcing : Tks F5QE

Rtty
Top List
by AD1C

PSK FSK

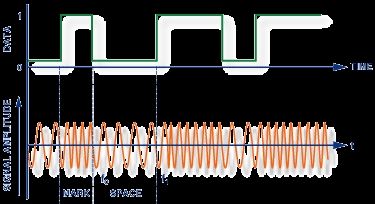

Frequency Shift Keying (FSK)

RTTY
&

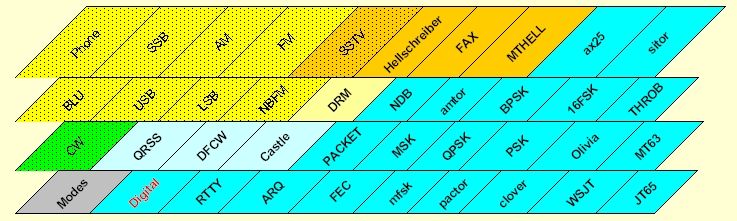

Digital Modes

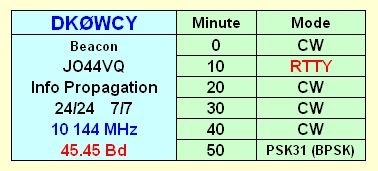

Balise RTTY

Le Rtty mode digital d'origine ayant maintenant
des concurents, il arrive que les bandes soient par moment
absente de signaux,
ce qui pose problème pour la moindre manip.

Une solution simple avec un signal >S9

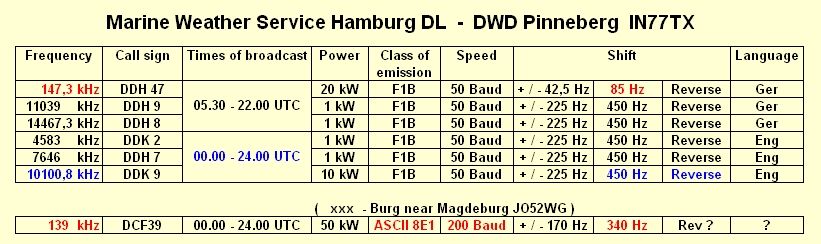

la météo marine allemande
24/24   -   365/365
le jour  DDK9 sur 10.100 MHz,
la nuit   DDK2 sur   4.583 Mhz,

Shift 450 Hz    -    Vitesse 50 baud

La polarité est inversée par rapport aux stations amateurs
donc il faut
soit : inverser la bande laterale sur le transceiver
soit : inerser Normal /Reverse  sur le décodeur.
( faire les 2 reviendrait à ne rien faire )

Le shift de 450 Hz impose d'augmenter
la bande passant du Rx à 800 Hz minimum

Les messages transmis sont compréhensibles
mais plus riche en utilisant le  TTYterm
et sa 2eme fenètre, le décodeur météo intégré.

Ce programme décode le Baudot aux basses vitesses
sur le ports Com des cartes mères,
quand il en reste un,
ce que Hyperterminal de Windows ne sait plus faire,
manifestement uniquement pour des raisons logicielles...

La fenêtre de droite
liste une recherche de solutions
au problèmes :
- du décodage du Baudot
- des basse vitesses

Les cartes PCI simple ou multi port com
ou les convertisseurs USB port com
n'étant pas capable de le faire,
faudra t'il que je  fasse,
comme je le faisais dans les années 70,
le design d'un convertisseur
45 Baudot / 110 ASCII ?

(  110 Bd ascii serai compatible avec  Write-Log  )

Recyclage.

Jusqu'à Win 98SE il était possible
d'utiliser les PK232 et 900 entre autre
comme convertisseur Baudot ascii
en entrant le signal de sortie d'un décodeur
externe sur l'entrée appropriée d'un PKxxx
après avoir placer les cavaliers sur
" Modem externe "

Malheureusement
Windows Xp & Vista
se sont pas compatible
avec les rares logiciels
qui etaient capables de les commander,
et les mises à niveau n'ont jamais été faites.

Le alléas de l'histoire
ont parfois d'étranges résonnances,
c'est XP de windows
qui a rendu obsolète
XPware le remarquable logiciel de KF7XP

expert francais du RTTY
Jean ( sk 2004 ) ici avec
un visiteur JA1ACB

--- PC adaptators ---
-
SignaLink USB
ZLP electronics
-

last Update 02/09/11

-- Digital activity --

-
2009 HF Digital Contest Calendar
Rtty contests calendar ( monthly )
Journées Hellscheriber 2009
-
rttycontesting.com Writelog
RTTY contesting & WF1B
-
Feld Hell Club
-

tks info F4UMJ

tks link F2DX

-- Digi modes --
-
Modes digitaux by VE2UAL
ZL1BPU Digital modes
Olivia MFSK - New Hybrid MFSK
PSK31 "Official" Homepage G3PLX
-

Olivia, the Magic Digital Mode

RTTY Main Page

-- RTTY links --
-
wikipedia Radioteletype
RTTY.com
RTTY.NL
AA5AU RTTY page
Baudot.net
European PSK club
Les articles RTTY de Radio Ref
BC908 modifé en convertisseur RTTY
LA8AK RTTY & Digital vintage equipements
RTTY Journal 50 years on cdroms
-

Radio Ref nov 69 article de F5QE

-- New links --
-
RTTY tutorial K4CZ & PVRC
.
myTYY Products
TTY FAQ Deaf Web Washington
MELabs PICBASIC Forums : RTTY Terminal
connecttech.com: pci express SERIAL ports
Perle Serial
Perle USB to Serial
VScom.de
Free Virtual Serial Ports Emulator
-

K8DKC/W6FFC Frederick Elec corp
-
RTTY demod QST AUG 65 pp 27-36
Intro to amateur radio RTTY & model 1200
-
ST5 by W6FFC 1970
ST6 by W6FFC 1970
-

-- RTTY links --
-
ma page Décodeurs Digitaux
TTYterm software
RTTY.com
JA1VXE's RTTY Directory
JA1DI Radio Teletype - RTTY - with Real Machines
HB9AFO
RTTY_Rangers
40m RTTY station W1TY/W2RTY
ST6 home made JM3WUD
-

-- Software --
-
RTTY Software Comparison tool by VE3NEA
Amateur Radio Soundblaster Software Collection
-
TTYterm software
Digital Master DM780 - HB9DRV
True TTY
Multi PSK by F6CTE
-
Digital with MacOS X by W7AY
-

02/09/11 v4

Sources RTTY pour Tests

                Faire des tests en RTTY est très difficile,
                car les transmissions sont très courtes en DX comme en contest,
                sans compter que très souvent en semaine aux heures de bureau,
                trouver une station locale est un vrai challenge.

                Disposer de sources alternatives est donc une nécessité.

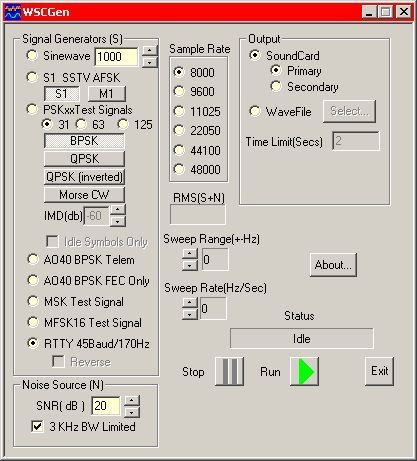

                    WSCGen :   v1.90 multi-modes avec générateur de bruit intégré    AE4JY
                                               ( sourcing : tks F5QE )

05/05/11 CDRoms of 50 Years of the RTTY Journal
