Elecraft K3 / AO-Journal p258 #8

<-- DSP
    IF 15 kHz

<-- KNB3
      board
       IF 8 MHz

mardi 25 août 2009 00:50

QSL Jeff.

Sorry about missing those solder splashes when we checked the boards.

Glad it works OK now.

The NB can be tested well with impluse noise from an auto or a lawn
mower's ignition, a universal motor, or even when a light switch or other
electric appliance is turned off and on.

--
73, Gary AB7MY
=========
support@elecraft.com
Elecraft Technical Support

...

email de F6AOJ : is it normal ?

réponse :

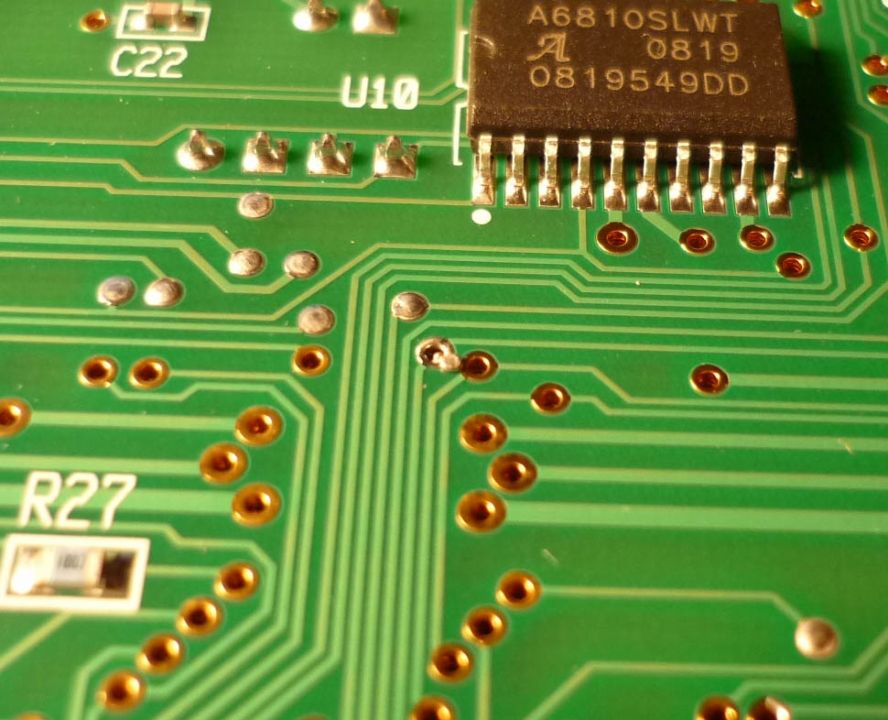

Yes, those solder splashes near C205 and U10 should not be there.

See if when you remove them with some desoldering braid,
if that corrects the NB problem.

Gary,

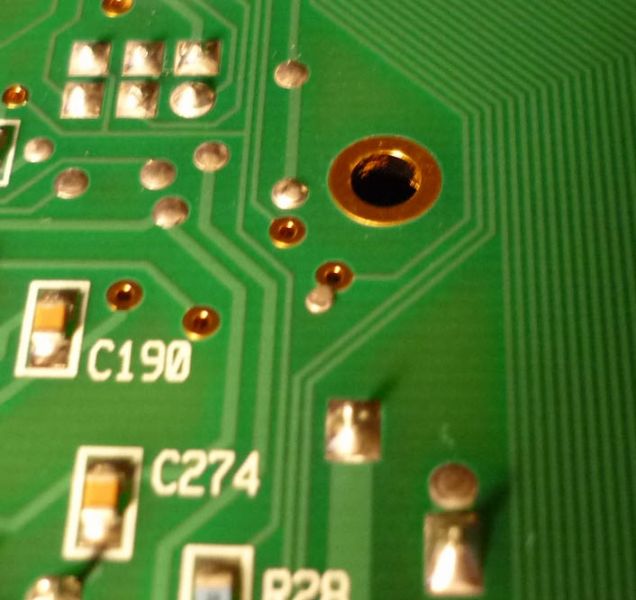

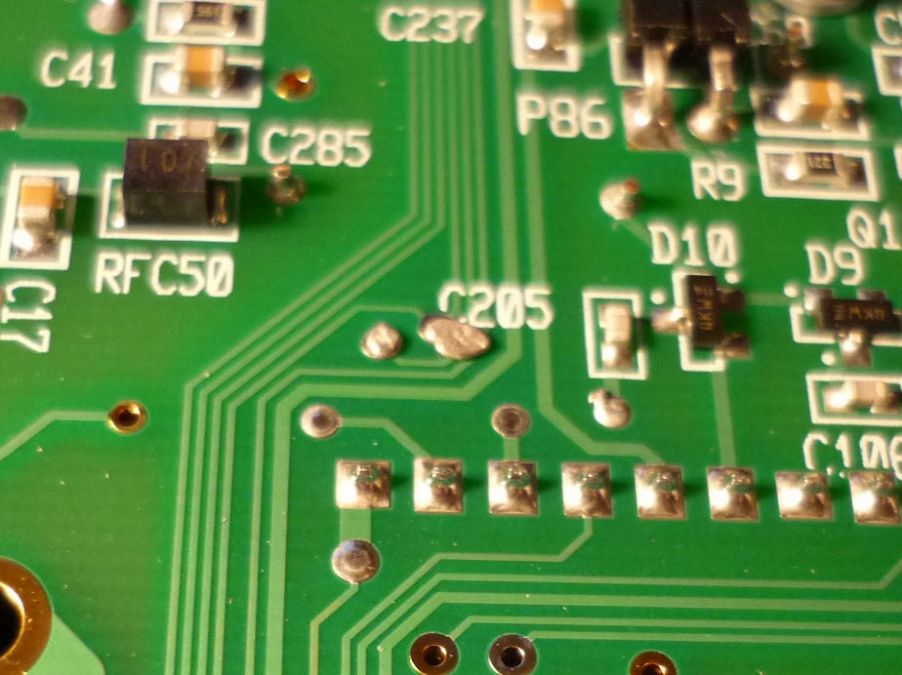

after remouving 3 solder splashes
it was only one making a short near U10

now NB LCD display is ok on all bands
and NBSAVE works

I dont know if KNB3 board works
because i dont know burst timings specifications
so i cant simulate them.

Happy end i hope.

73 Jeff F6AOJ

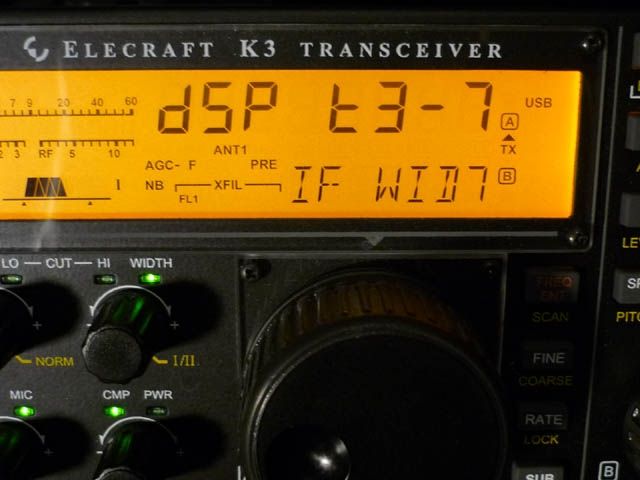

pièce jointe photo ci-dessus : no_solder_splash_is _better.jpg

( à la fin de l'envoi je touche ! )

On va peut être finir par pouvoir faire des essais

QRX, à suivre...

pic

vendredi 21 août 2009 17:54

Jeff,

We are now up to beta version 3.25 / 2.21.

You should try loading that first to see if it corrects the problem with the
NB.

If not, then the rig may need a EEINIT as shown in the manual on page 65 of
the K3 Owner's manual. Sometimes the EEPROM gets corrupted so odd
things happen, and this should clear that up if it is the problem.

Note that all calibrations, filter setups, and options will need to be done
again after the EEINIT. So be sure you know the settings or record them for
reference.

We will send you two new knobs that are of better material.

Please evenly tighten both of the two set screws very gently and just to the
point where they prevent slippage, otherwise the plastic may still crack.

--
73, Gary AB7MY
=========
support@elecraft.com
Elecraft Technical Support

Hi Gary,

my K3 sn 3268 has 2 problems

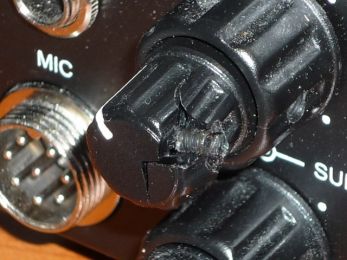

1- RF/SQL knob died see picture
2- NB does not work on 160, 80 & 20m

tapping on NB key
- send ON sound
- but dont turn on NB on LCD display
- and dont turn on Hardware sound does not change

tapping Level key
- display menu
- change value work
- sound does not change
- exit menu is normal

tapping on NB key send off sound

Sequence is the same with NBSAVE No or YES

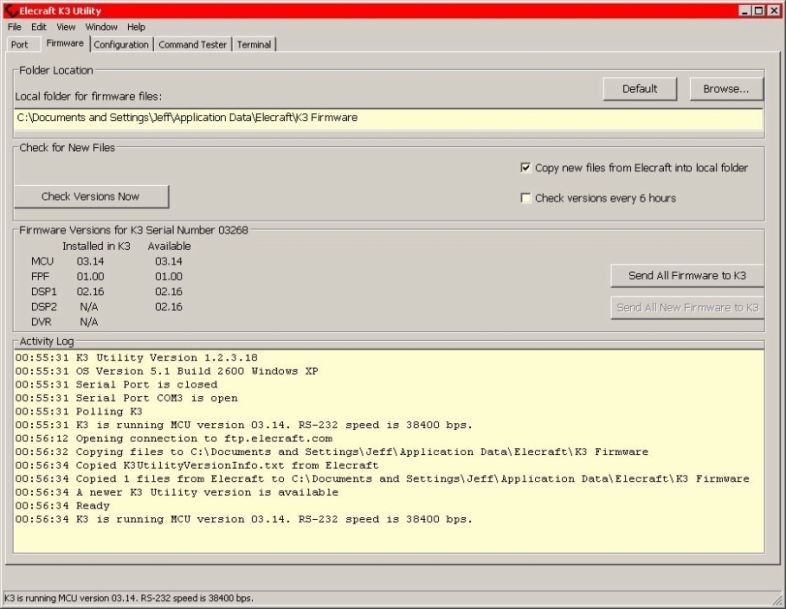

Software: UC 3.14 FW rev 5 see picture

Reloding software does not change anything

73 Jeff F6AOJ

Noise Blanker

24 août 2009

Il faut toujours lire la notice ...
( K3 story )

    Page 25 il est écrit que le Noise Blanker a 2 réglages,
    l'un est affiché et ajustable  via le bouton marqué VFO A
    et l'autre via celui marqué VFO B.

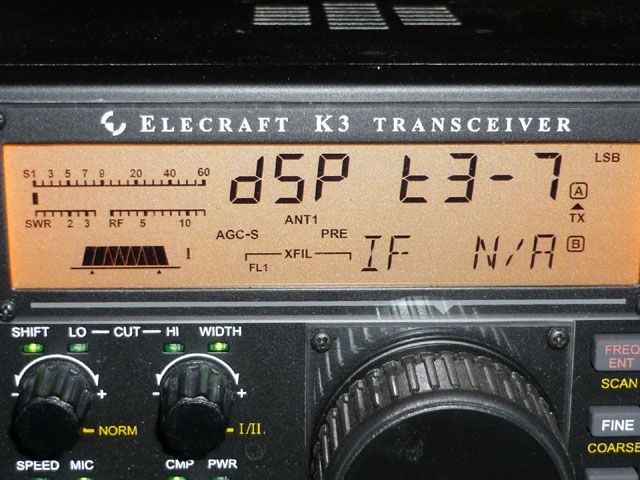

    Le VFO B n'indique pas, comme je l'avais imaginé,  le paramètrage du NB du RX2,
    N/A, Not Available , pas disponible, est  logique si le RX2 n'est pas monté.

   La doc n'étant peu explicite, il me semble que le traitement se fasse en deux parties,
   - une en hardware par la carte KNB3
   - une par le DSP IF à 15 KHz.

   Celui ci semble sur mon appareil invisible du CPU,
   lundi soir j'aurai certainement le verdict du support Elecraft.

   J'avais pourtant monté une manip apparement infallible
   pour tester un noise blanker
   car trouver sur l'air des bursts, à la demande, sur toutes les bandes,
   relève de la science fiction.

   On prend un génerateur à balayage, ici le HP 8443A
   qui fait la paire avec l'analyseur de spectre HP 141T :
   balayer 20 kHz/div & 2 ms/div at -40dBm,
   caler le centre du balayage sur la fréquence du K3,
   Enclencher le NB et ajuster les paramètres pour
   minimaliser ou effacer les bursts.

   On en déduit que le NB dans ces conditions est déjà remarquable,
   qu' est ce que cela sera quand le DSP FI fera sa part de travail !



     QRX,  à suivre...

last Update 26//08/2009

24 août 2009

sic !
à la fin de l'envoi je touche !
( K3 story )

21 août 2009 :

email to : support@elecraft.com
K3 story

     Après deux heures passées à investiger le Noise Blanker,
     sur toutes les bandes et dans tous les modes,
     email to :  support@elecraft.com

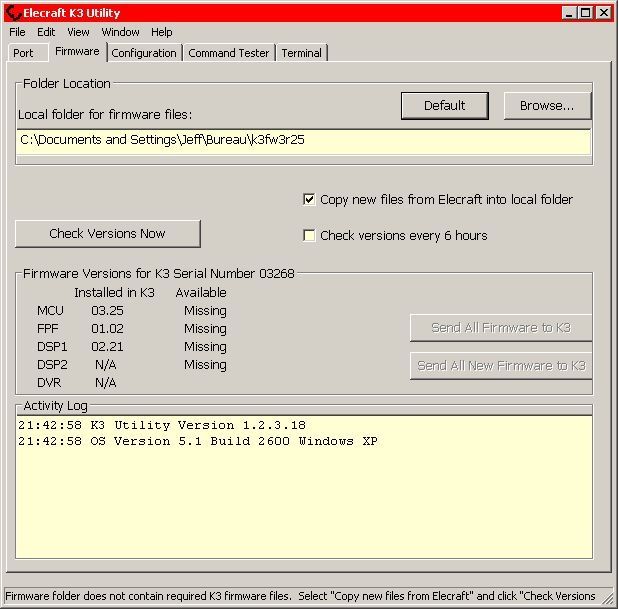

   Firmware 3.25 & 2.21 version Beta
   pas d'installation automatique, avec un effort on y arrive,
   mais cela ne change rien.

   Donc "EEINIT" remise à zero de la EEprom qui stock les paramètres
   on charge "K3 utility" et on sauve les paramètres dans un fichier
   Power off
   On  appuie sur le bouton  "SHIFT LO" et on maintient 2 sec après  "power on"
   l'afficheur indique "EEINIT"  puis relance la procédure de démarrage du K3.

   Aucun effet sur le NB toujours absent sur 160, 80 & 20m.

   On restore les Paramètres avec "K3 utility", pas mieux.

   Mauvaise ambiance, elle n'est pas sur support cette EEprom,
   elle est dans le PIC ( le micoprocesseur ) sur la carte face avant ...

   Il ne reste plus qu'a faire un nouveau mail,
   pas FB du tout cette affaire.

Il faut oser !

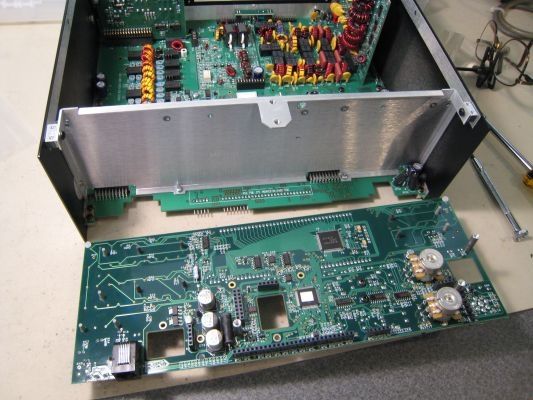

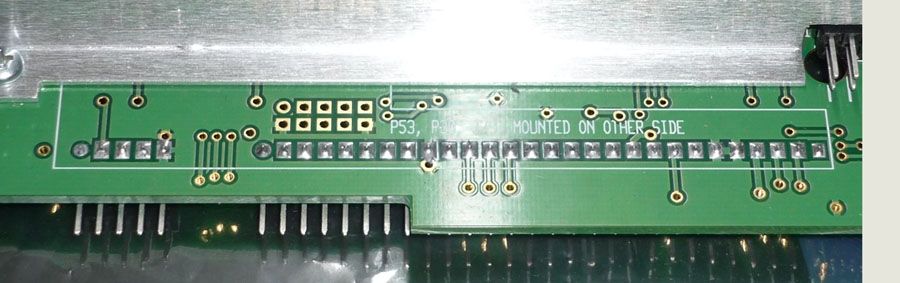

  Un détail de la légèreté de la construction,
  la cloison verticale en métal est à plat sur le circuit imprimé via son pli inférieur,
  l'isolement entre les pistes et la tôle n'est due qu'au vernis épargne du circuit imprimé !
  Toute agression du vernis sera fatale.

        QRX    à suivre...

Elecraft

K3 story
