SDR wiring / AO-Journal p881

21/02/2014

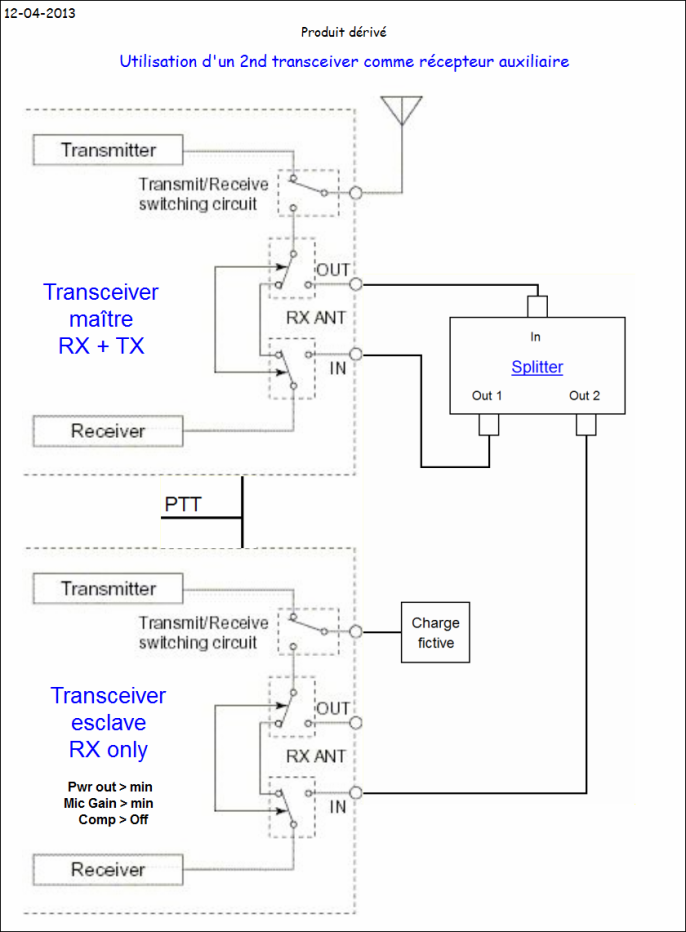

RX ant out

                                Que ce soit pour connecter un SDR ou des antennes Rx
                                le concept Rx ant in/out est in contournable.

                                Pour la partie Rx-out il est sécurisé d'office
                                par le relais Tx/Rx du transceiver.

                                Nota : La partie Rx-in ne l'est que très rarement,
                                un relais d'isolement est plus que recommandé.

                                Certains transceivers peuvent supporter sans risque
                                une modification légère pour réaliser la fonction manquante.

                                - Le FT-450
                                - Le TS-590

01-05-2013

Si votre Transceiver n'a pas de Rx ant In-Out,

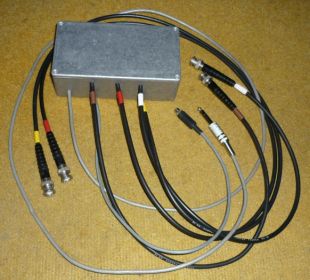

il reste des solutions, ici ----> Rx ant In-Out Box.

Nota : cette solution n'est pas à risque zéro.

last Update 21/02/2014

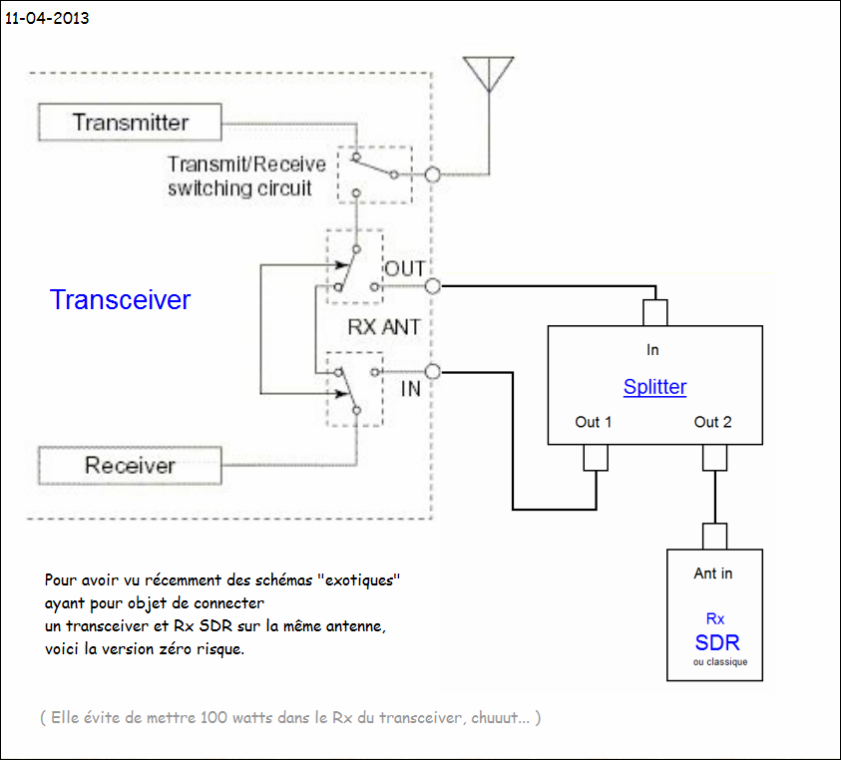

Zéro
risque

Rx SDR wiring

SDR
wiring

          21/04/2013

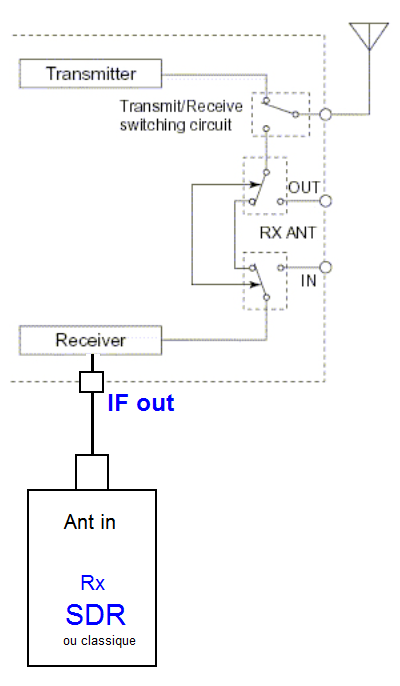

     Certains Rx étant munis d'une sortie IF,
     il est possible de les utiliser avec un SDR.

     Avantage :
     une fois le SDR sur la QRG IF
     il n'y a plus besoin d'ajuster quoi que ce soit
     la sortie IF étant par défaut synchrone du VFO.

     Il n'y a donc pas besoin sytème de synchronisation
     entre les 2 RX, ce qui simplifie grandement les choses.

     Il peut utiliser des oscillateur à quartz
     au lieu de synthé dont le bruit de phase
     est néfaste aux SDR.

     Inconvenient :
     La largeur du spectre affichable par le SDR
     ne peut dépasser celle de la sortie IF.

     Donc si elle est derrière un filtre...
