Rx ant in-out / AO-Journal p886

Le dernier E est optionel

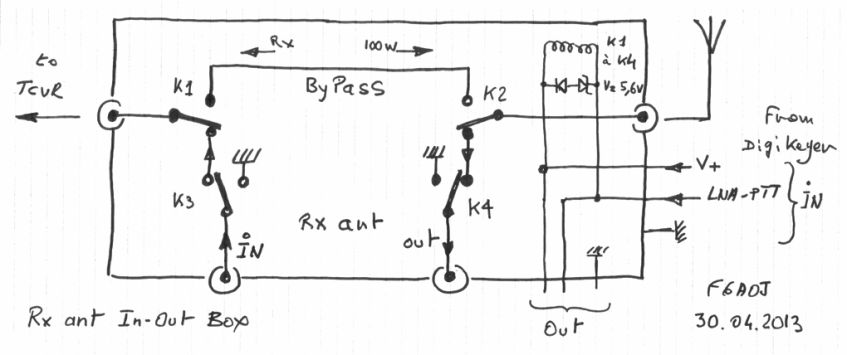

K3 K1 K2 K4

Out

01-05-2013

Pour les Kamikazes

On trouve sur le marché des produits Pug & Play
la plus part du temps très bas de gamme,
voir carrément à la limite du suicidaire...

Il y en a qui n'utilisent même pas PA-PTT
mais un Vox HF !!!

C'est à dire que l'on bascule les relais
une fois que les 100w sont arrivés...

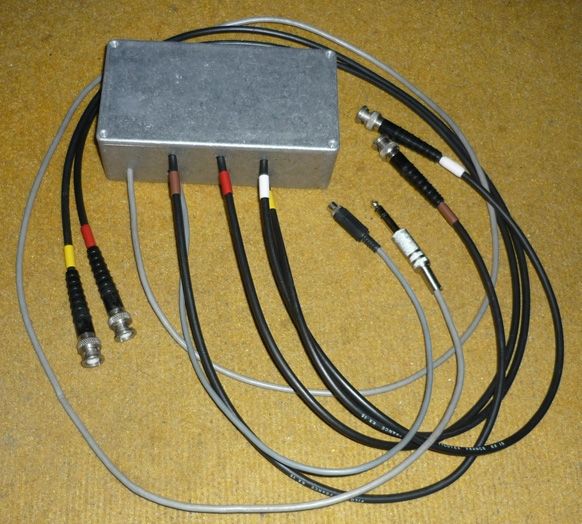

Rx ant In-Out Box

30/04/2013

                      La mise au point s'est révélée difficile à cause des relais non coaxiaux.
                      Au premier jet sur 50 MHz, on obtenait seulement 40 dB d'un coté et 50 de l'autre,
                      soit à peine mieux qu'avec un seul relais...

                      Après avoir mis en cause pour rien 2 des relais ( de surplus CJ ) ,
                      et redécapé tous les points de masses,
                      sans obtenir aucune amélioration,

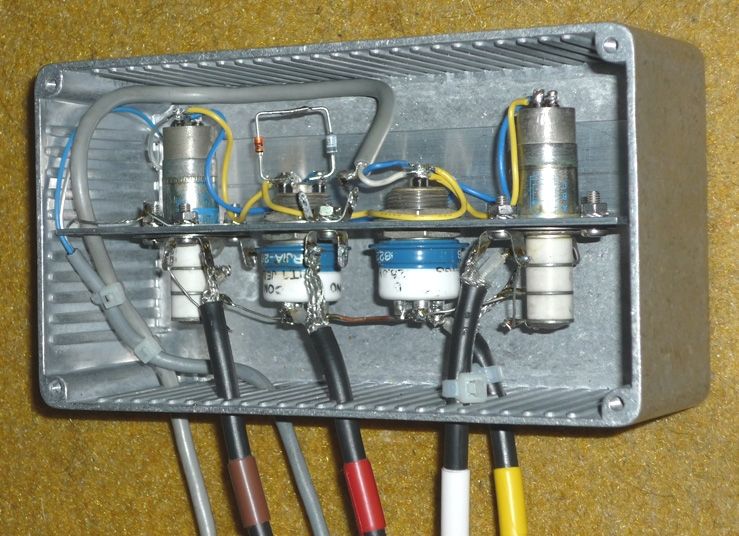

                      il a fallu travailler la position des points de masses,
                      pour neutraliser les couplages parasites. ( pas cool du tout )

                     Au final on obtient 55 dB d'isolement,
                     ce qui pour 100w dans le bypass est suffisant.

                     En haut du mat, donc après un possible PA, il faudrait reconsidérer les choses,
                     et remplacer K3 et K4 par des relais coaxiaux.

                     Les relais sont alimentés en 13.5v au lieu de 26v.
                     C'est assez car il ne leur est pas demandé de coller par -40°c
                     et de ne pas décoller sur des accélération de 10 G.

                     Dans ce conditions le Digikeyer drivant jusqu'à 48v et 0.8A,
                     il peut directement commuter les 330mA des 4 relais.

                     Il aurait été beaucoup plus subtil pour l'optimisation de l'isolement
                     de monter K1 et K2 sur un équerre à un bout du coffret
                     et k3 + K4 sur une autre à l'autre bout,
                     les 2 zones étant separées pas les bobines des 4 relais.

                     Après essais la fonction minimum étant assurée,
                     on en restera là pour la saison 6m 2013.

                     L'étiquette sur le capot n'est pas un gadjet,
                     si on veux éviter une cata lors de la mise en place.

30/04/2013

Pour transceivers dépourvus...

                      Le Kenwwod TS-590 a une entrée Rx ant
                      mais elle est bloquée par le soft interne au dessus de 30 MHz...
                      ( il n'y a pas de Rx-ant-out du tout, mais avec une petite modif c'est possible sauf sur 6m )

                      D'autres transceivers en sont totalement dépourvus.

                      Parfois une modif simple permet de résoudre le problème,
                      comme sur le FT-450.

                      Dans beaucoup d'autres cas la seule solution
                      est d'avoir entre le tcvr et l'antenne un boitier capable de réaliser la fonction.

                      Cette solution est à risque,
                      car en cas de cafouillage du système,
                      100w risquent de se présenter ailleurs que sur l'antenne...

                      Une partie du risque est pris en charge par la fonction " LNA-PTT "
                      des MicrocHam ou équivalent, pour ceux qui en ont.

                      LNA-PTT avec PA-PTT fait partie du séquenceur qui manage les relais intelligemment,
                      pour éviter les désastres...

                      Les risques restants sont liés soit à des pannes,
                      soit à des câbles débranchés,
                      soit à des alimentations sur Off...

                      Les victimes potentielles sont
                      - les préamplis ou LNA dont la sortie reçoit 100w...
                      - un splitter pour SDR dont l'entrée reçoit 100w...
                      - un Rx auxiliaire, un SDR, ou le Rx du transceiver dont l'entrée reçoit 100w...

                      Pour résumer la situation  il faut un dramaturge Britannique.

                                          Un homme raisonnable s'adapte au monde...
                                         ...un homme déraisonnable s'obstine a adapter le monde à son image !
                                         ...tout progrès dépend donc de l'homme déraisonnable !

                                                        George Bernard Shaw

                      Le problème et les risques étant clairement définis,
                      j'ai malgré tout décidé de faire le déraisonnable...

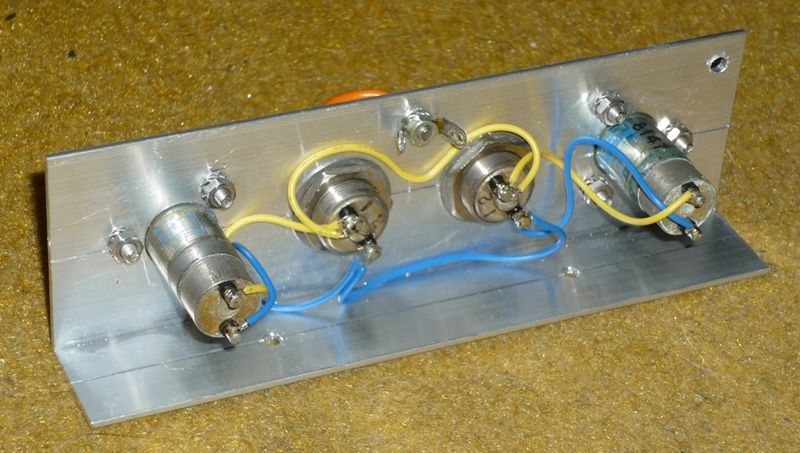

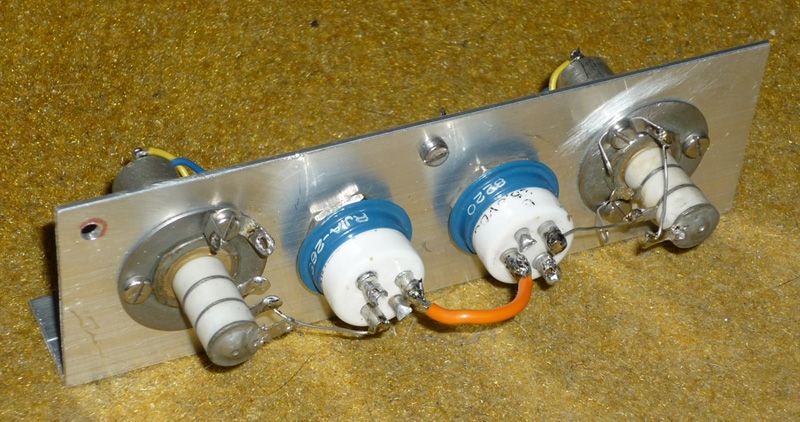

                      Les composants mis en œuvre sont des relais sous vide,
                      qui on été testés dans ce but.

update 05/05/2013

Rx ant
In-Out
Box
