Signal
CTRL
Ctrl
Signal

Rx ant out
relay
TX-RX Unit
Service
manual

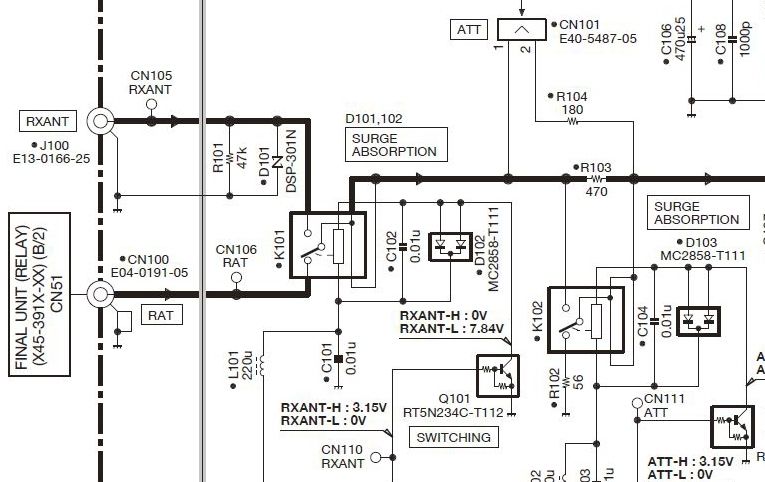

P153
Service
manual

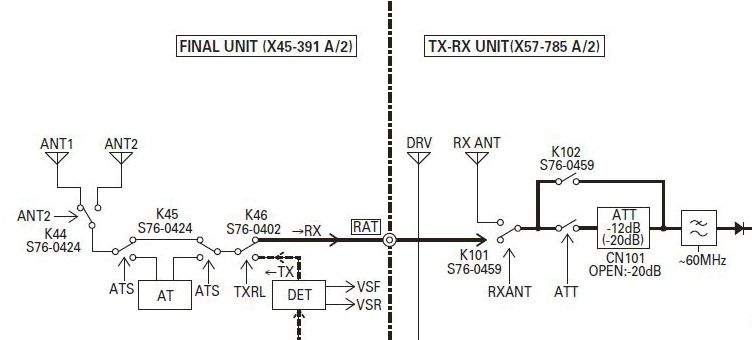

P128
Service
manual

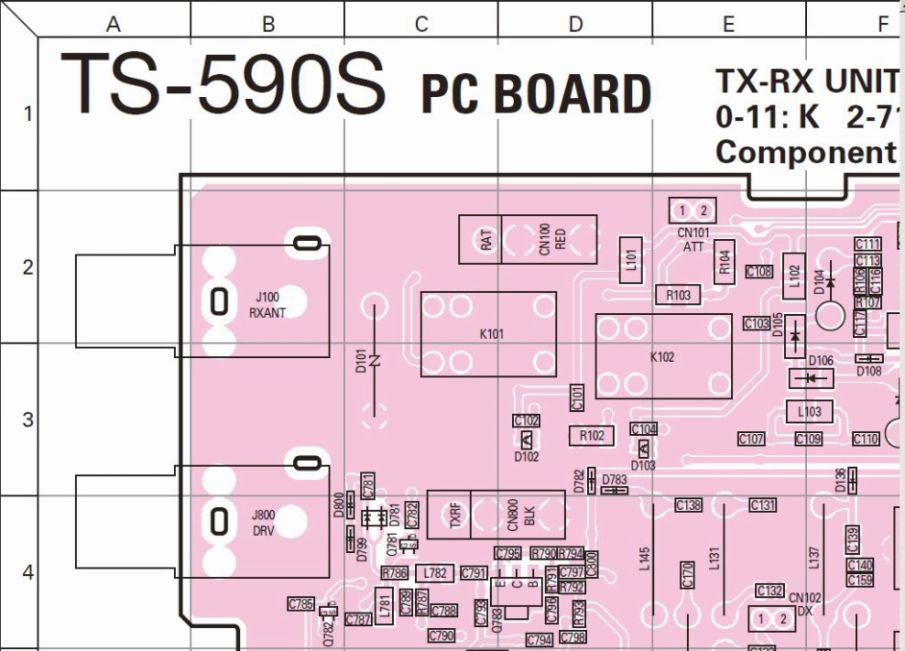

P9
SMB
fem-fem  cable
KX3B / RG174
Ø = 2.54mm
K99
Cosse de masse
sous la visse
Down tip
stripped
Teflon
 wrapping
 wire


solder  #3
Teflon (PTFE) Wrapping Wires
solder #1 & 2 on pcb
IN
Tyrap

C        R        T
Relay       K99
rx ant      out

Le dernier E est optionnel
8A (+8v)
RXant CTRL
add
RAT  ( rx ant )





 AO-Journal sponsorise
1m de fil wrapping Tefzel
contre une ETSA
     BNC fem
     SMB male (sub click )
RX ant Out
RX ant Out
#1
TS-590  Rx ant Out
05/05/2013

                      D'origine le Kenwwod TS-590 et équipé pour accepter des transverters VHF
                      avec les connecteurs RX ant In et Tx Out,
                      pour un HF-iste, c'est un problème majeur !

                      De plus Rx ant In est limité par le soft interne à 30MHz max,
                      50 MHz sous entendant donc préampli de mat je suppose.

                      Du fait de cette carence les fonctionnalités classiques,
                       - Splitter pour Rx SDR ou Rx auxiliaire classique,
                       - Filtre passe bande Rx,
                       - Préampli,
                      ne sont pas possibles.

                      Le but de cette modification est de les rendre possible
                      en créant la sortie manquante.

                      Compte tenu des contraintes imposées par le design du constructeur
                      l'isolement entre Rx ant Out et Rx ant In sera plus faible que d'habitude
                      mais encore suffisant pour faire les tâches listées.

                      Cette modification ne nécessite aucun démontage de carte dans le 590
                      seul les capots doivent être enlevés.

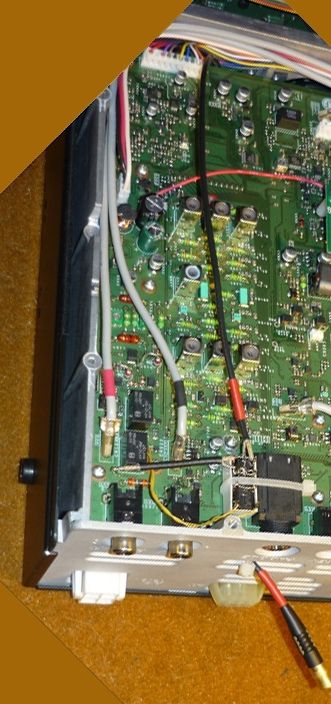

                      Le câble de sortie est glissé sous la carte,
                      à travers les aubes de ventilation de la face arrière,

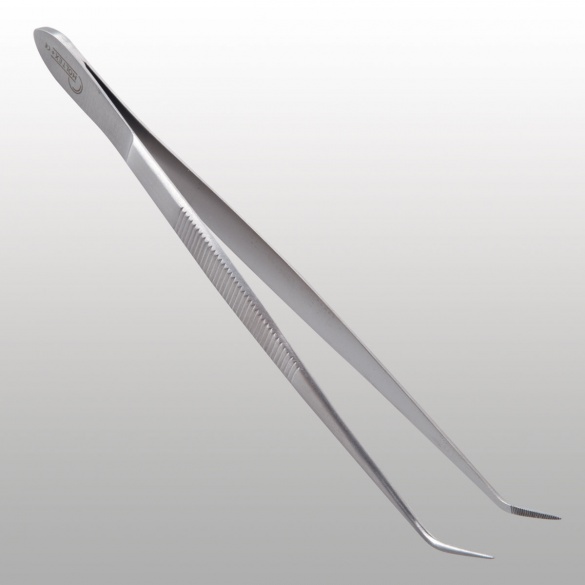

                      récupéré avec une pince "
 Précelle " à l'autre bout,
                      et rabattu coté composants jusqu'à la face arrière,
                      un tyrap sur la grille l'immobilisant pour éviter les tractions,
                      potentiellement catastrophiques.

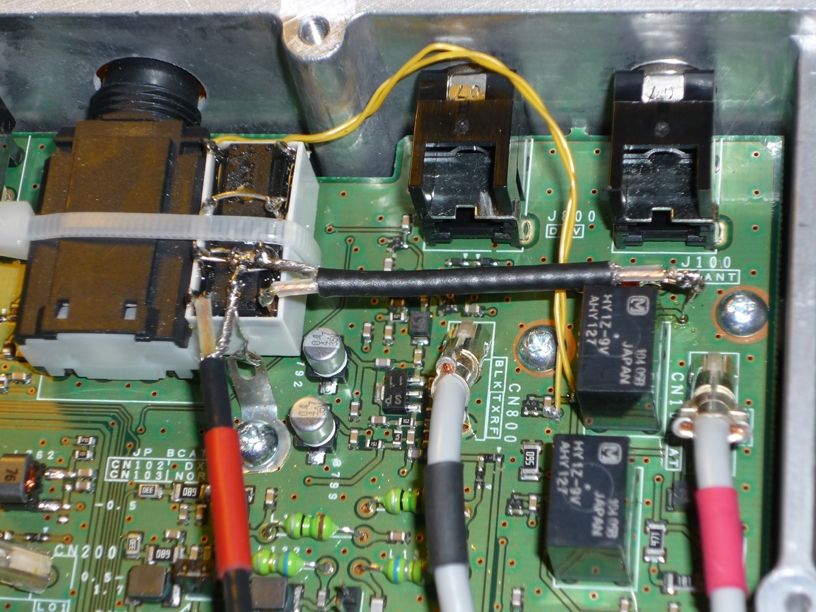

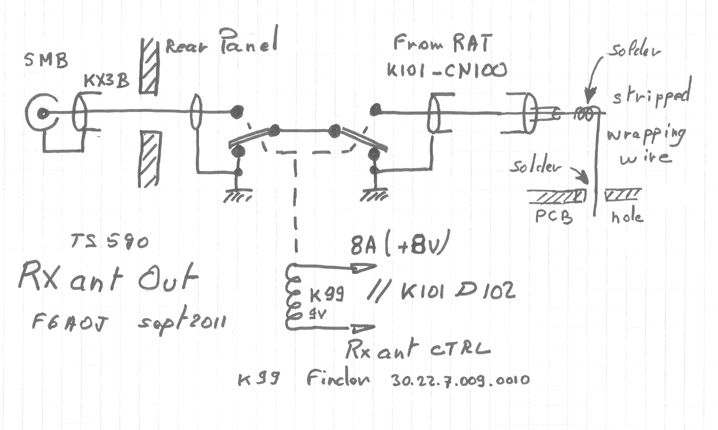

                      Un relais est ajouté,
                      il est maintenu par un tyrap.
                      Deux fils vont récupérer le signal de commande
                      en parallèle sur la bobine du relais Rx ant in du 590.
                      Quelques centimètres de coax vont prélever Rx ant out
                      pour l'amener sur le relais.

                      il ne faut donc que trois soudures coté composant
                      pour tout câblage en dur.

                      Je recommande l'utilisation de fil à wrapper ( rigide donc )
                      Tefzel si possible, dont le diamètre est compatible avec les trous du CI.

                       En service ici depuis un an le système n'a connu aucune défaillance.


      Nota         Cette modif est plutôt pour sage-femme stagiaire
                      que pour les Rambo du BTP.
update 05/05/2013
    Équipé de base
 pour les transverters
Tx drv out   yes
Rx ant In
yes
Rx ant out
No...
TS-590
Rx ant Out
Mod
En bas
