2 Way Splitter - v2

E-mail de PD9X :
"I found your desgin about the RX splitter.
This would be nice for our M/2 station. 2x Elecraft K3 and the K9AY RX antenna.
But the feedingline to our K9AY and the RX inputs @ K3 is 75Ohm coaxcable. "

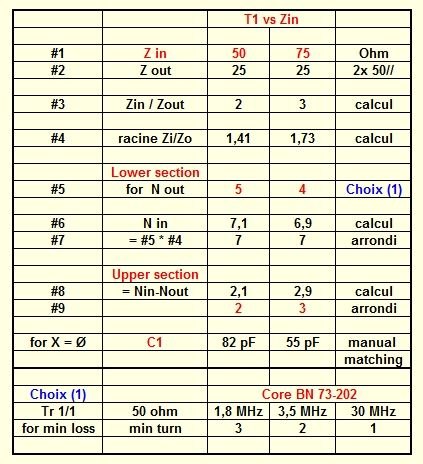

Pour obtenir cette configuration, T1 et C1 doivent changer
T1 est un convertisseur d'impédance entre Zin et Zout divisé par 2,
car vu de T1 les 2 sorties sont en //.

Les nombres de tours ne pouvant être qu'entiers,
le choix et un compromis,
permettant de s'approcher du rapport de transformation calculé,
en s'éloignant aussi peu que possible du nombre de spires min .

Influence des variables :
- Plus il y a de spires,
plus il y a de capacités parasites,
plus X varie en fonction de F.
- Plus le rapport de transformation est élevé,
plus la bande passante se dégrade .

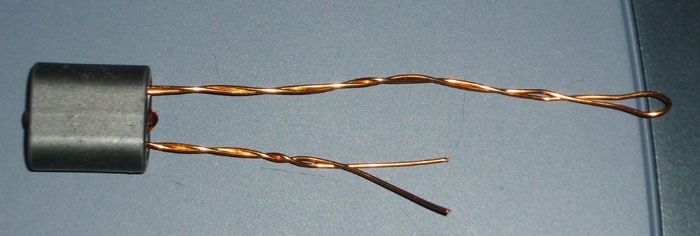

T2 : 2 spires avec 2 fils torsadés
Set to
75
Ω
01/12/2010
Version finale
100 x 50 x 25
T1 for In 75 Ω
Upper section
was 2, now 3 turn
Lower section
was 5, now 4 turn
50 Ω
50 Ω
75 Ω
33 & 22pF //
C1 = 55pF

Seulement RX

Solamente RX

RX only
Le dernier E est optionel

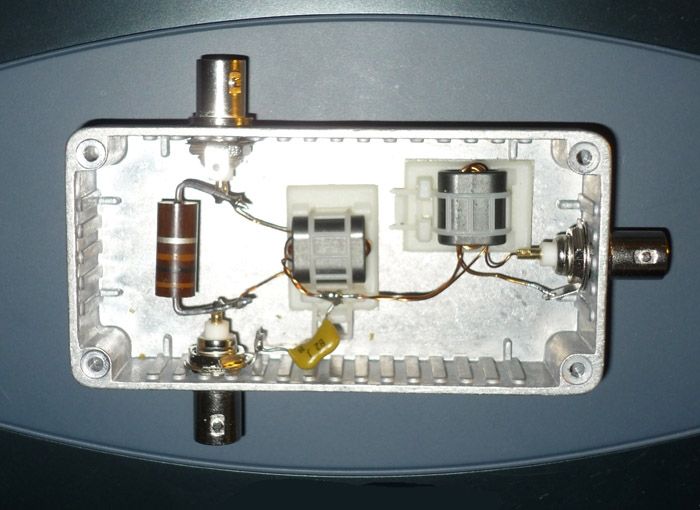

Version Plug & Play
  Celui du dessus étant parti chez Yann F5NBU
entre son IC7700 et son TS950,
le même dans un boitier différent
pour répartir entre le FT1000mp et le K3.
T1
Ant
last Update12/01/2017
T2
C1
R1
--  Links  --
-
<---      MF and HF Receive Antenna Splitter  VE7BPO
      good Amidon dealer in EU :  rfmicrowave.it  ---->
-

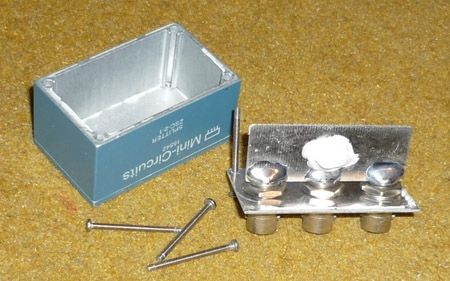

F6AOJ lab : Merrimac PD-20-50 M2
Merrimac
-
Minicircuits
Mini-Circuits Ap-note 10006.pdf

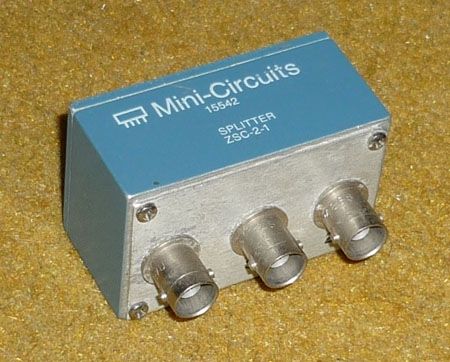

Mini-Circuits   ZSC-2-1 data sheet
-

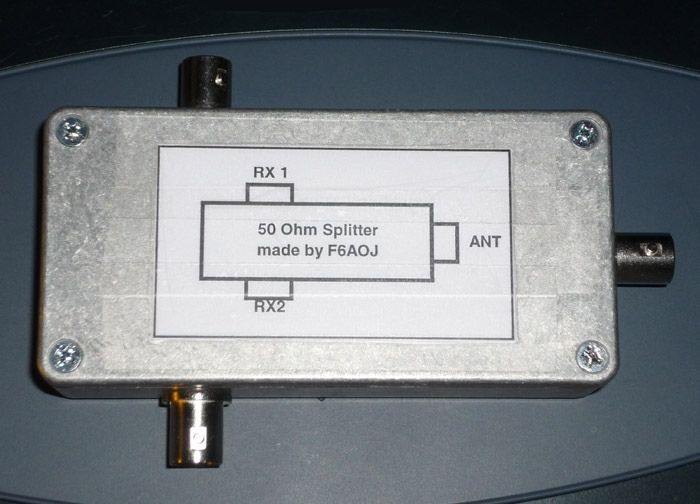

Splitter  1x Ant -->  2x Rx
Splitter  1x Ant -->  2x Rx


                       À propos de C1

À cause du Mu très élevé de la ferrite,
un défaut est introduit par le nombre trop élevé de spires pour 50 ohm,
qui est malheureusement le plus compatible pour passer de 50 à 25 ohms,

Pour le corriger le cheminement est comme suit :

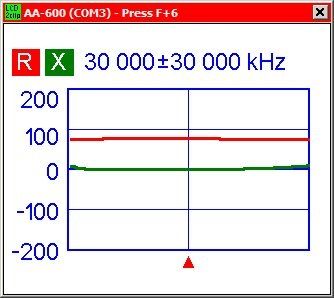

- Connecter un VNA sur l'entée
- Charger les sorties par deux  R=50 ohms

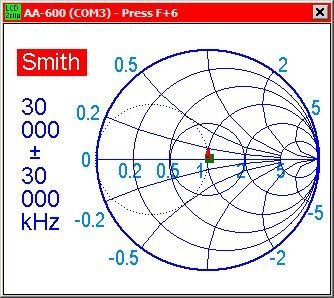

- Constater la valeur de X

Ensuite déterminer l'endroit où introduire dans le réseau
une correction qui n'augmente pas la perte d'insertion.

Vu de l'entrée la valeur de X la correction à appliquer doit être en série,
logique car T1 est le coupable du réseau inductif en série avec 25 Ohms.

C1, malgré les apparences, est en série avec T1,
puisque cette partie du réseau X fini bien à la masse.

Au final le réseau R et le réseau X qui ont un point commun à la sortie de T1,
ils forment un Y avec une branche pour R et l'autre pour X.

Dans ce système de compensation on cherche à ramener X à zéro
contrairement aux compensation sur les atténuateurs des oscilloscopes
où on cherche par les valeurs à obtenir l'équilibre des atténuations R est X
mais les structures sont les mêmes.

La détermination de la valeur de C1 est expérimentale,
c'est la plus rapide pour obtenir le résultat final.

Par curiosité intellectuelle, une fois cette valeur obtenue,
et avec l'aide d'un tableur,
on peut déterminer la valeur du L série de T1 en fonction de F
et vérifier avec la courbe de réponse de la ferrite
qu'il y a coïncidence de forme.

De toute manière vu les tolérances de fabrication de ferrites
quelque qu'elle soient, -20 % +50% dans les data-sheets,
c'est à dire +-35% à la sortie de l'usine,
on est condamné à ajuster C1 en fonction de cet aléa,
pour parfaitement ramener  X à zéro.

À mon avis, dans un usage non métrologique comme celui qui nous préoccupe,
la valeur normalisée proposée me semble suffisante au besoin.

( Pour les perfectionnistes maladifs, le condensateur ajustable est inévitable... )

Nota :

F6FVY m'a rapporté récemment que Mini-Circuits
utilise la même méthode dans ses produits
avec des valeurs de C différentes en fonction
des ferrites et de la bande de fréquence.

Application note :
AN-10-002
 13/04/2013

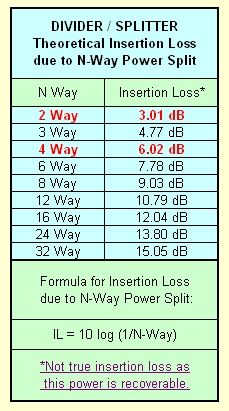

                       Un splitter de ce type a pour objet de répartir l'energie
                       d'une source en 2 sorties égales.

                       Pour un coupleur parfait,
                       le niveau de chaque sortie est donc inferieur de 3dB à celui de l'entrée

                       Dans la réalité il convient d'ajouter la perte d'insertion aux 3dB.

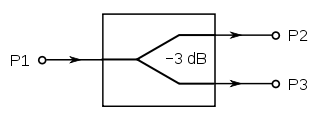

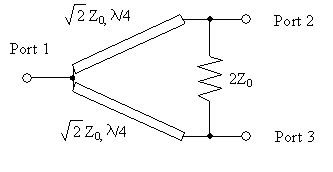

                       Ce diviseur est de type " Wilkinson " à 2 voies

                      Représentation symbolique --->



Splitter & SDR

160m to 6m

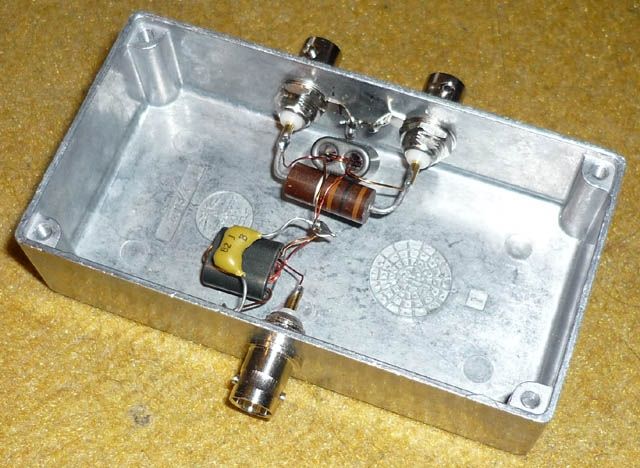

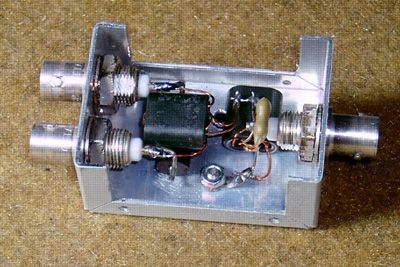

Un petit proto fait avec les fonds de tiroirs,
2x ferrites binoculaires Amidon BN-73-202,
du stock pour transfo de Beverage.

Perte d'insertion
0.2 dB à 1.8Mhz  <1.2 dB à 52Mhz

Isolement entre voies > 30dB

SWR    HF < 1.1  / 1
              6m < 1.2  / 1

Caractéristiques suffisantes pour la fonction.

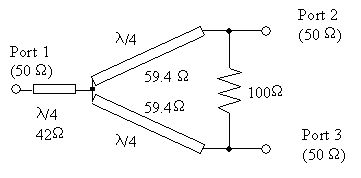

Two-port Wilkinson
 22/05/2013
 12/01/2017
 Coupler & Splitter : 11-01-2017

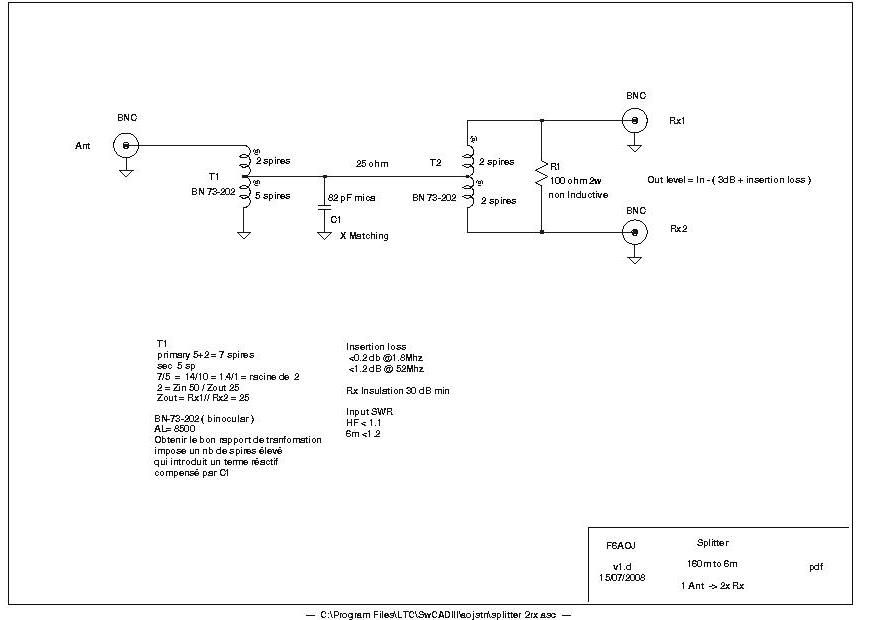

    T1 v2 under test   Zin 75 Ω ---> Out 2x 50 Ω


























T1 Test  - T2 no change
En bas
Retour à la page précédente / back
