80m Dipole 4 modes / AO-Journal p137

17µH 10µH

10µH 17µH

Face arrière

Face avant

Antenne

in /out

24v Tcvr

Automatisé voila ce que l'on obtient

                        Filters                                           El Radials v160                                          Omega match v160

             Rx Ant    Bev &  loops                                                                               Band Mode decoder

Préamp à tube

                                                                                  rotor Logperiodic

                                                                                                                                      rotor 30 / 40

RG8

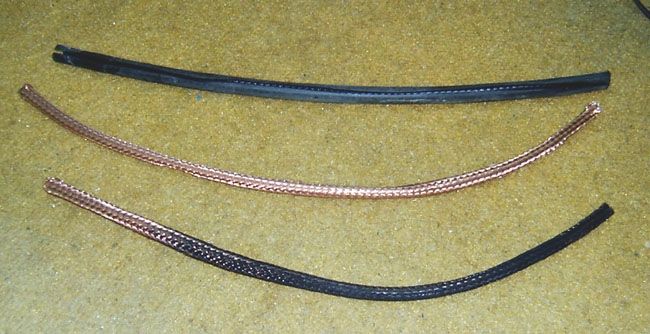

         gaine événtrée

Tresse normale extraite de la gaine

              Tresse ayant pris l'eau

                effet de la capillarité                                                                           coté connecteur

à terme l'eau peut atteindre l'autre extrémité du cable

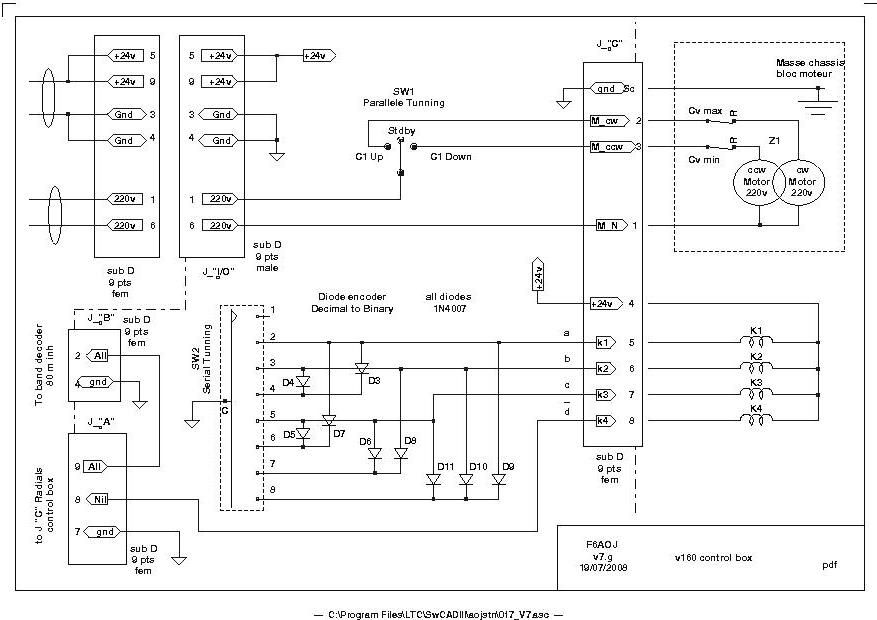

i / O 's  :          Modes    Band                                     Relay box                                         Lin key

                                                  v160                                                                        filters

D5013
Control
Unit

Added hardware
Mode Interfaces

Inrad roofing filter
plug & play option

FT 1000-MP bottom side

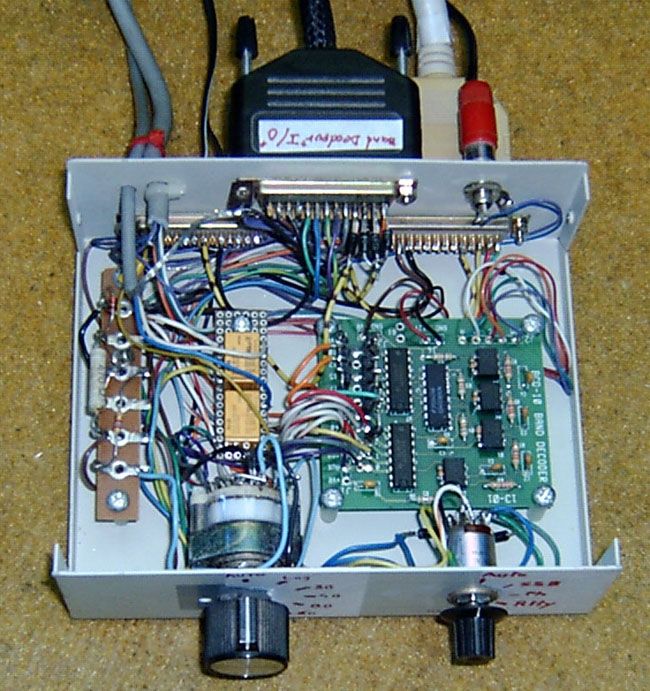

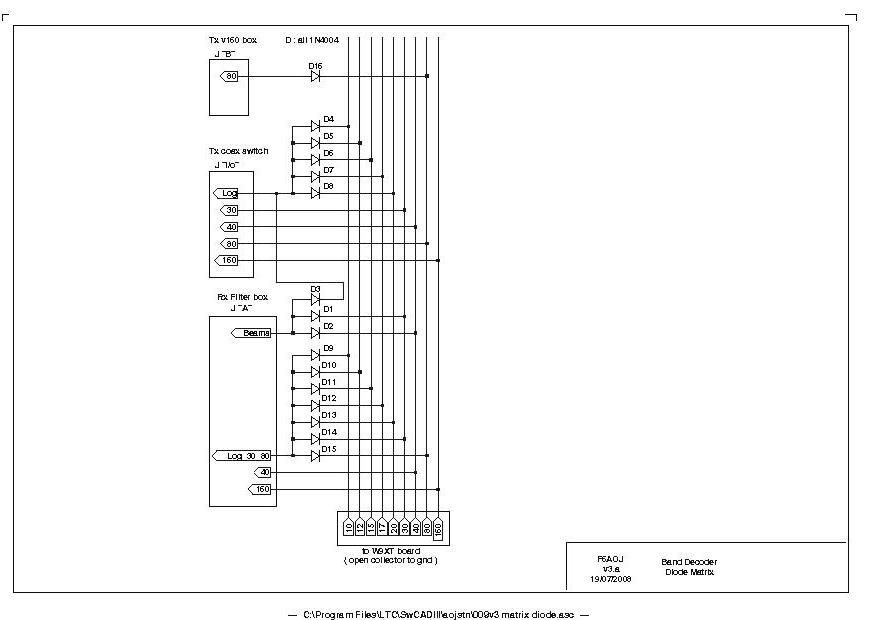

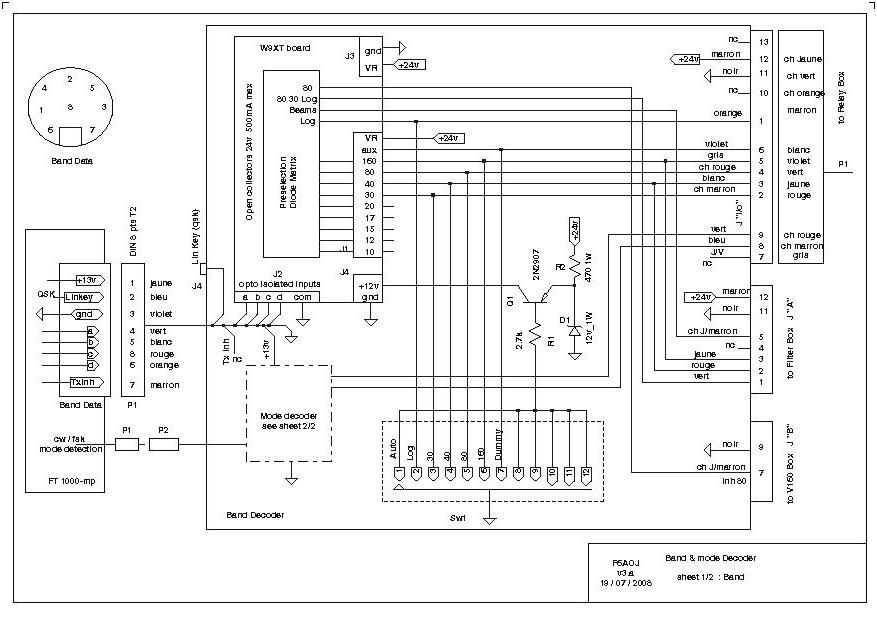

Band/mode Decoder nouvelle version

Z1                                             K1                                                 Z2

                             L1                                                      L2

            L3                                                              L4

          Z3                                                                                             Z4

                                                      K2


                                                              Z5

Dipôle 80m F6AOJ
commutable
au pas de 100 KHz

le nouveau Balun
est composé de
10 tubes ferrite
sur un coax 6mm
double tresse argenté

SSB to RTTY 9 spires
SSB to CW 12 spires

RTTY

Manual
switch !

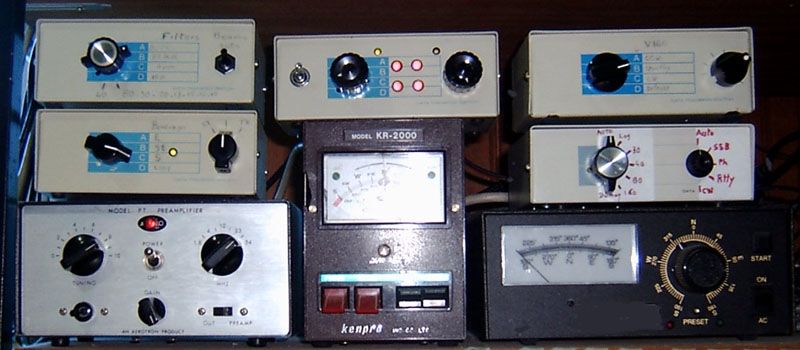

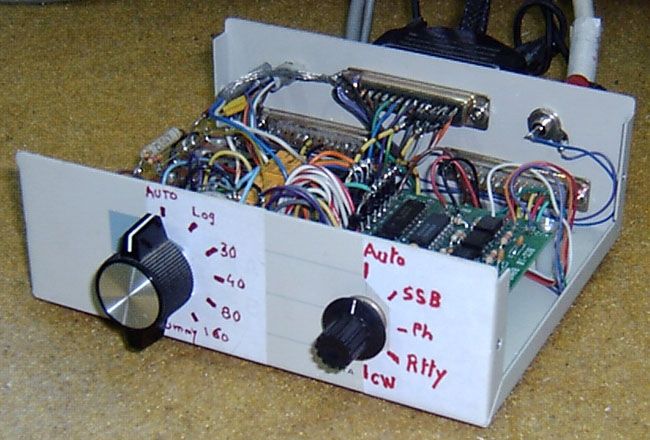

la télécommande des segments de bande fonctionne depuis le shack
en mode manuel pour les 4 segments
et pour 3 en mode automatique, CW , RTTY et SSB ( High : DX )

le 4eme segment Low SSB ( local / EU )
de peu d'intéret restera en mode manuel,
d'autant plus que le critère de sélection
n'est pas une fonction basique.

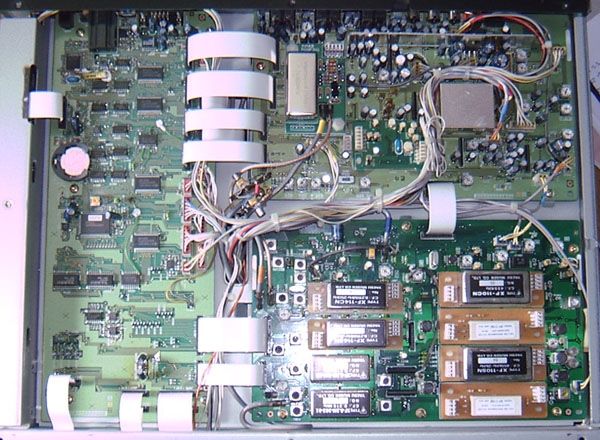

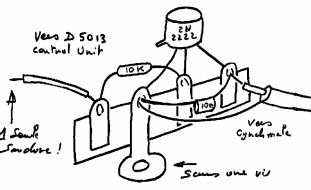

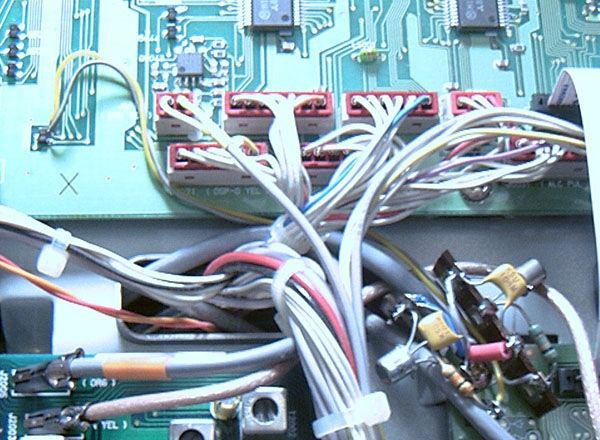

Modification du FT 1000-mp

il sagit d'insérer un 2eme module d'interface
pour obtenir la séparation des modes bas de bande.
En consequence il faut aussi changer toute la chaîne qui suit
cables, conneteurs, relais, commutateur,
en plus du point de capture

Quatre heures de perdues
à chercher une vraie fausse panne.

1.5 de SWR était apparu sans préavis entre midi et 14 h, why ?

Quatres heures plus tard,

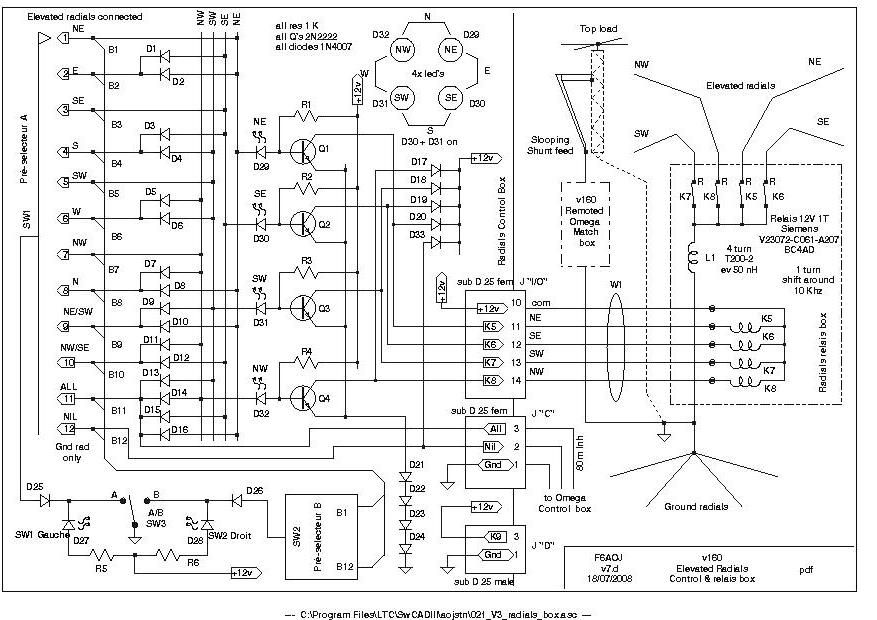

le commutateur des radians 160m
revenu en position " tous connectés",
il n'y a plus d'interférences sur 80m !

2 radians 160m opposés sont un dipole 160m,
déconnectés, ils sont chacuns des dipoles 80m !

Il faut donc ajouter un automatisme, ( inh 80 )
pour éviter ce cas de figure.

Il faudra étudier en mode Rx 80m
l'évolution de l'angle de départ qui découle de cette configuration,
pour savoir si elle présente un intérèt.

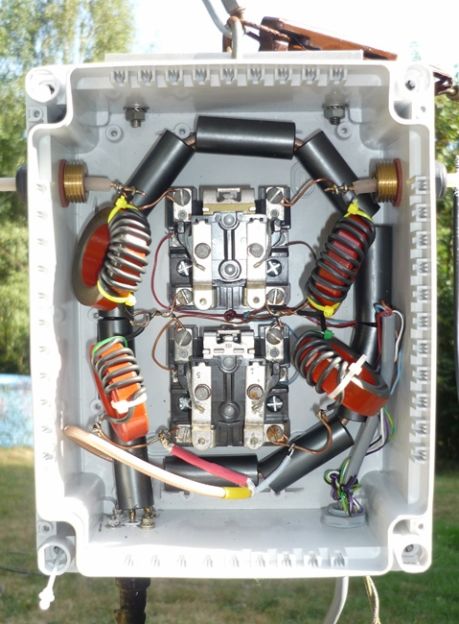

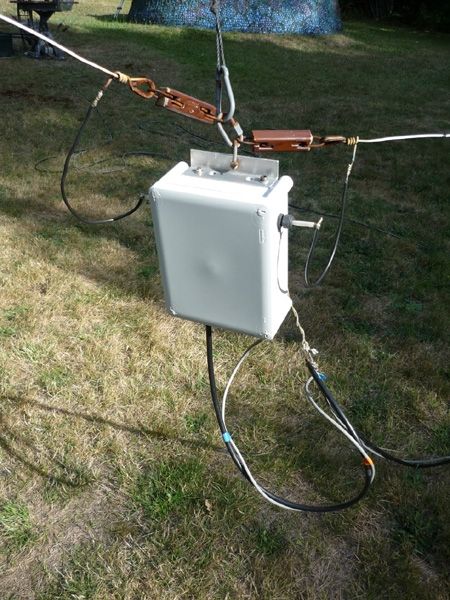

Le nouveau dipole 80m

" Faut pas gacher " Guy Roux

Ne jetter pas le RG8 qui a pris l'eau,
sans la gaine et la tresse c'est un très bon fil haute tension,
le PVC du coffret ne l'étant pas,
les jours de pluie,
il y a des arcs en surface entre l'entrée et la sortie des selfs
de chaque coté du coffret.

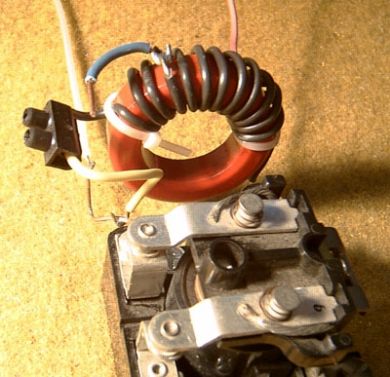

Avec du RG8 recyclé en traversée des presses étoupe
le problème est résolu.

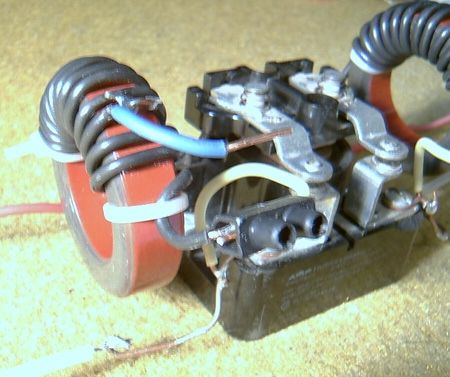

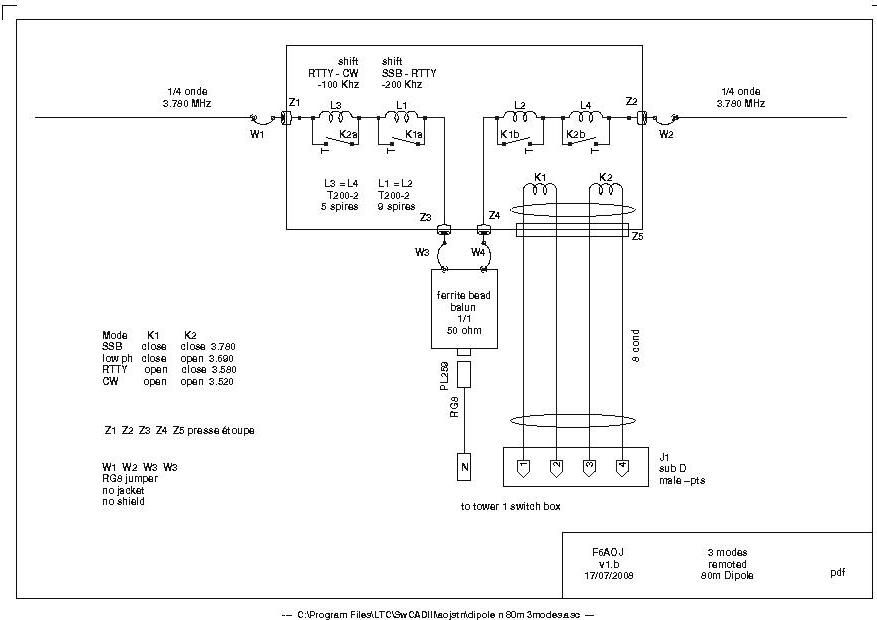

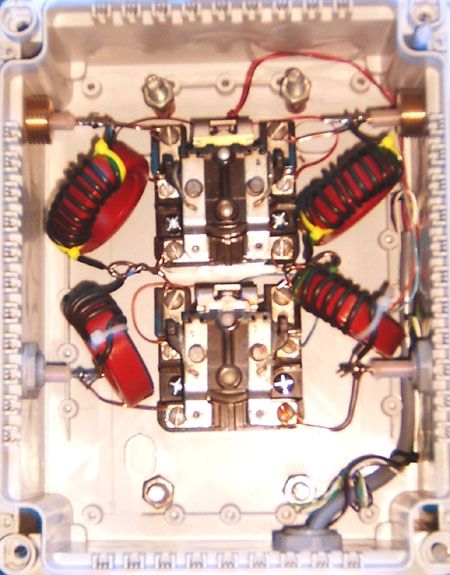

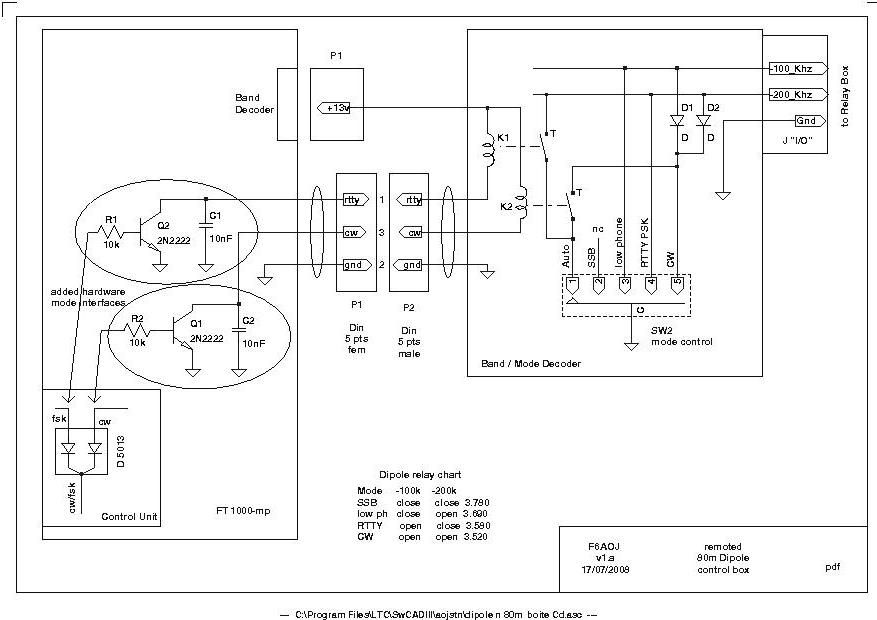

2 relais, soit 2 bits
cela permet par combinaison 4 états

position par défaut pas de selfs K1 et K2 fermés, dipole taillé sur 3.780 Mhz

L1 et  L3 permettent un shift  de -200khz pour le  RTTY sur 3.580 Mhz

ajoutant L2 et L4 le shift augmente de  -60 khz pour la CW sur 3.520 MHz

L2 et L4 seul provoquent un shift de -100 khz,
la valeur est sans importance,
mais tombe logiquement  dans la zone prévisible.

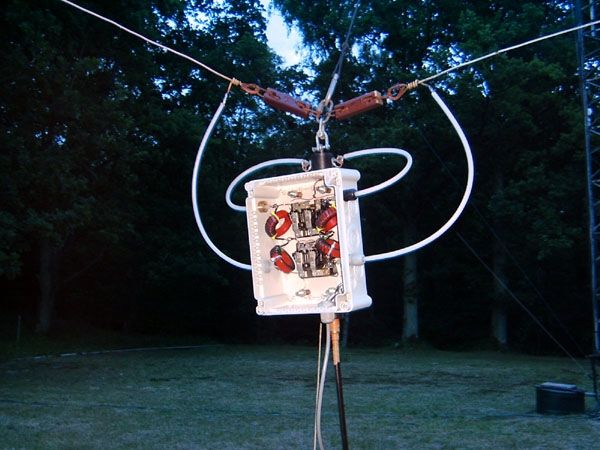

Le dipole étant en  " V ",
pas inversé, mais à plat,
les 3 points étant à 1/4 onde de haut,
l'angle du "V" provoque une impédance naturelle de 50 ohm.

Il n'y a donc pas besoin de systéme d'adaptation d'impédance
100 % de la bande est utilisable avec un SWR < 1.5
et encore il s'agit d'un maximum au point de jonction
des segments de bandes

Le trafic dans les " Dx windows "
peut être pratiqué sans se soucier  de quoi que ce soit
concernant l'antenne, le SWR étant dans ces zones < 1.3

Le projet qu'une extension au 160m a été abandonné
suite au résultat défavorable fourni par l'expérience
du dipole  bâti pour le contest IARU opéré sous TM0HQ

le dévloppement d'antenne 160 continuera cet été
par la suite du projet boucles magnétiques en phases
selon l'article  de WA2WVL

Juin 2008

Une évolution de la configuration d'origine
prévue depuis longue date était d'automatiser
l'accord sur une  3eme fréquence,  3.600 Mhz pour le RTTY.

Elle avait été réalisée sans télécommande il y a 1an.
elle consistait en une sortie intermédiaire sur les tores,
mise en service au tourne vis les veilles des grands contests RTTY.

Aujourd'hui un coffret plus grand, 2 tores, un relais supplementaire
et un cable 8 conducteurs sont disponibles pour  mise en oeuvre,
qui donneront par combinaisons 4 points d'accord.

L' infrastructure étant en place et les stocks abondant,
en ajoutant un 3eme relais et  2 tores
on peut réaliser un accord  sur 160m (1.825 )
afin d'avoir une antenne en polarisation horizontale
pour faire de la réception
et éventuellement de l'émission jusqu'à 100w.

La sortie "modes" du transceiver doit être étendue
et le boitier de télécommande modifié.
la commande simultanée des relais 80m
permet d'obtenir aussi 4 accords sur 160m

Malheureusement
compte tenu de la largeur de bande autorisée en F,
seul un des 3 segments complémentaires tombe dans la bande

L'automatisation du dipole 80m
et de l'omega match 160m
a permis de retirer du service

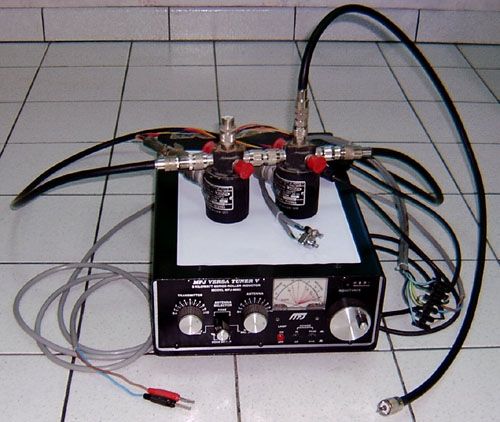

le coupleur MFJ 989C.

Le coupleur et sa logistique de commutation,
2 commutateurs coaxiaux télécommandés,
qui évite d'avoir jusqu'a 1.7 de SWR
en fonction de la bande
sur une antenne qui n'en a pas !

Le commutateur de fonctions du coupleur
n'étant ni coaxial, ni à impedance constatante,
il génère du SWR et donc oblige l'opérateur à
utiliser le coupleur sur toutes les bandes !

Sans cette logistique
ce que l'on a gagné sur ici 2 bandes
est perdu sur les 7 autres ...

Ce qui est irrécupérable sur toutes les bandes
c'est le temps de mise en service
à chaque changement de bande,
même en Rx,
si non au moment de passer en TX
on n'est pas prèt,
et on rate de DX,
cqfd

Les bandes basses ne se rendent jamais sans combattre
