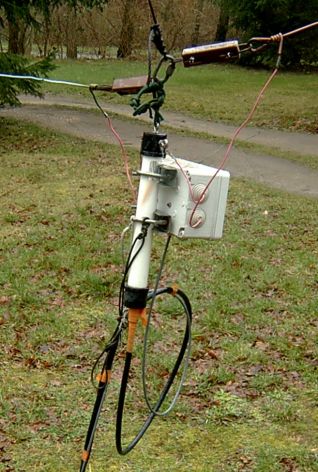

80m Dipole
#1 Remote ctrl
#2 Multi Modes



-2   ( red )

Amidon
T200-2
AL=120
Tubular ferrite Balun
1
1
2
2
Juin 2008

Une évolution prévue depuis longue date était d'automatiser
 l'accord sur une  3eme fréquence,  3.580 Mhz pour le RTTY.

nouveau Dipole 80m
3
1
3
2


3

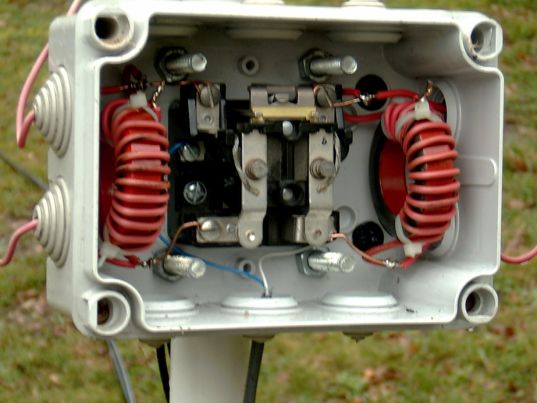

Potter & Brumfield Relay
model PR7AGO
DPST 30A  -  2xT 30A

several units are in use since more than 20 years
in 80 & 160m Tx antennas
with no maintenance.

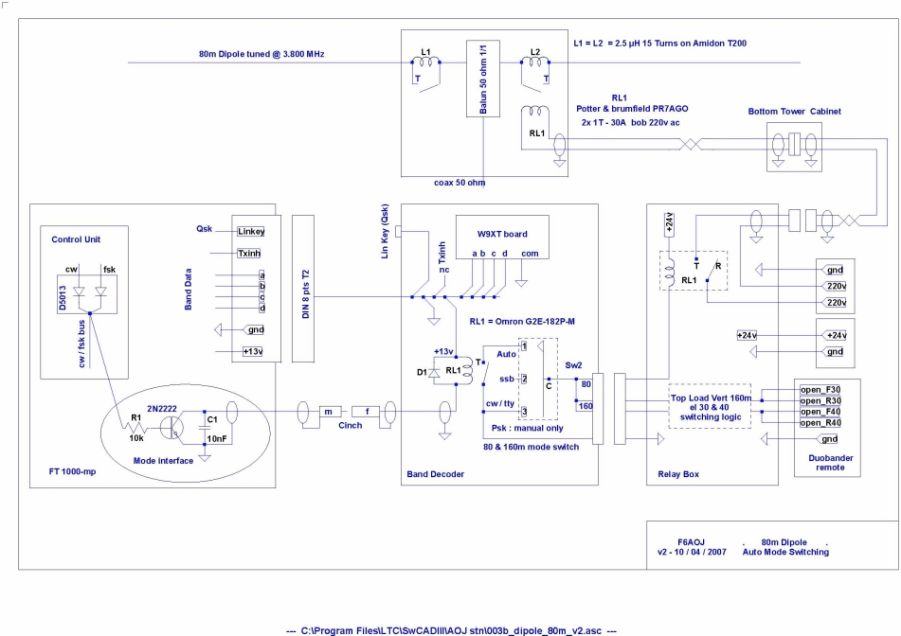

Interface inserted in FT-1000mp
Remote control
Remote control
Remote control
Summer 2002

The target is to minimise SWR
in high (ssb) and low( cw / rtty )  parts of the band

Mode is the key parameter

an extra output made on the radio
supply command  to control  system
   80m Dipole
 Cw / phone
Remote Control
Le dernier E est optionnel
