Master Station F6AOJ / AO-Journal p 906

| |
PC1 Tx PC2 Rx

Le dernier E est optionel

Zoom

3.5 3.6 3.7 3.8

80m dipole monitoring

Vidéo

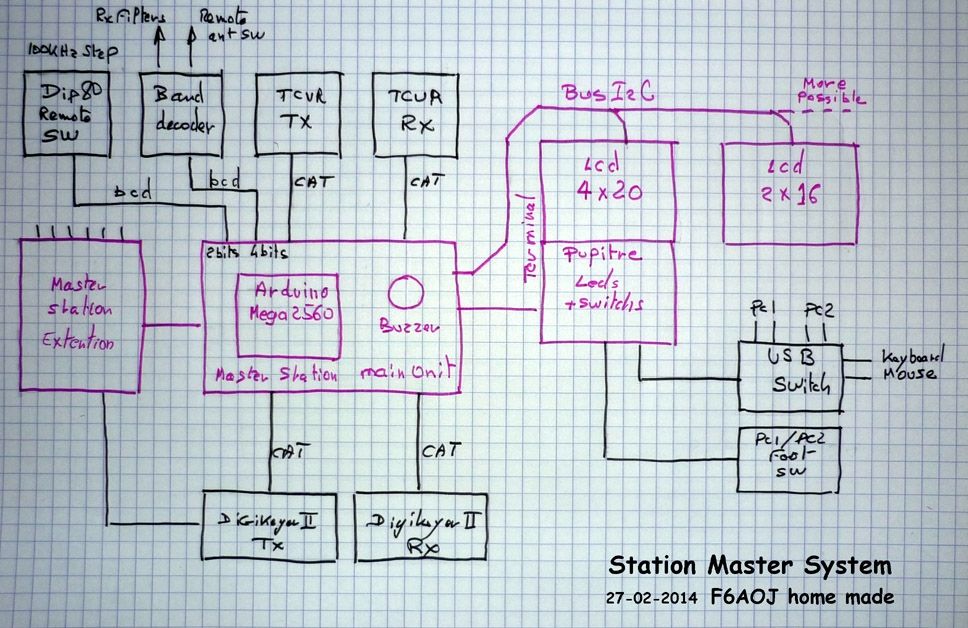

Master Station home made

Computer Land : 23-02-2014
80m dipole sub band Mode Tx / Rx

Band Mode
decoder decoder

  Vert 160
  matching
  values
  versus
frequency

Warning
Line
+ Buzzer

Station Master Display - En cours de développement

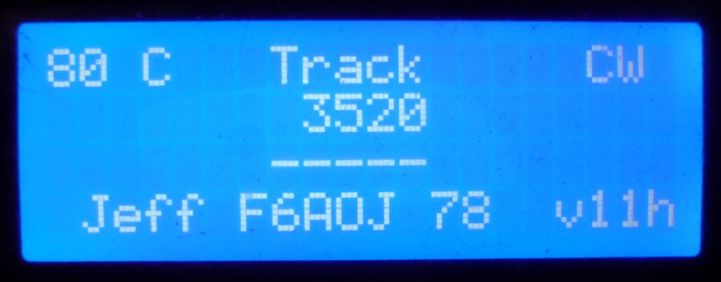

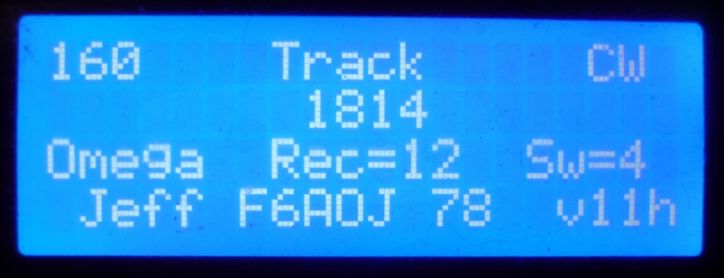

C++ sur Arduino Mega 2560 - LCD 20x4 i2c , today v11h ----> QRX à suivre...

09-03-2014

Contexte

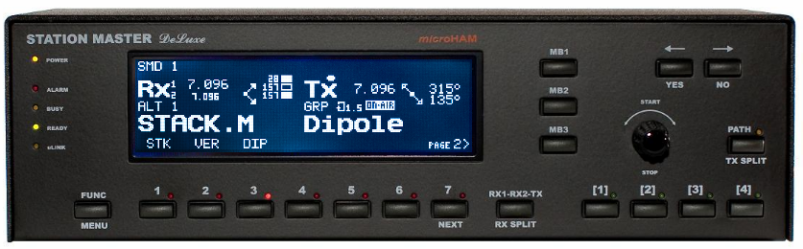

                Les propositions sur le marché ne concernant que,

                      - SO2R  Single Operator 2 Radio, pour contesteur,
                      - SO 1 ou 2 radio les deux en mode Transceiver.

                      Il n'y a rien de prévu pour,

                      - 1 tcvr en Tx ( et Rx du split ) + 1 Rx ( sur le DX )
                      - 2 transceivers, le second étant en rx du Dx uniquement

                       Les logiciels de ces objets qui sont hardwarement compatibles n'étant pas ouverts,
                       comme toujours ceux à qui cela ne convient pas, n'ont qu'à s'en faire un,
                       ce que forcé et contraint j'ai dû me résoudre à réaliser.
                                                                             -.-

                        Station Master reprend entièrement le hardware du "CAT converter".
                        le reste n'étant qu'ajout d'une série de pérphériques
                        et d'évolutions du logiciel liées à des causes internes, les ajouts,
                        soit externes, changement de matériels,
                        et en particulier la nouvelle version du routeur de microHAM.

                        Le coeur de ce système SDR est un ensemble indissociable composé
                        du Station Master et du Digikeyer plus son Routeur sans lesquels
                        aucune des capacités permettant le trafic Dx de compétition
                        n'est effective.
                        Sans cela ce systéme SDR se limite alors à une curiosité de showroom .

                        Les ajouts de périphériques ont pour but de décharger l'opérateur
                        d'un maximum de tâches logistiques pour lui permettre de se concentrer
                        sur la stratégie à définir et à appliquer à la compétition en cours.

                        Le terminal a pour but de regrouper les commandes et visualisation
                        pour avoir dans le feu de l'action en un seul coup d'oeil
                        une vison concentrée des éléments stratégiques de la configuration de l'instant.
                        Cette solution permet de renvoyer au loin le boîtier principal
                        et l'énorme câblerie à laquelle il est raccordé.

  10/03/14        C'est au fil du développement que les possibilités dérivables
                        du produit de base sont apparues à portée de main.

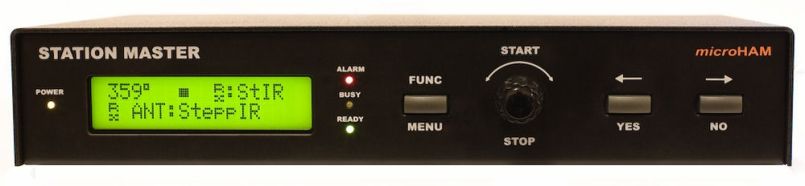

                        Le "band décoder" a été la première car le produit microHAM
                        qui faisait la fonction était limité par un concept trop ancien et simpliste,
                        il n'est d'ailleurs plus fabriqué.
                        Il n'avait que deux sous bandes, alors que 4 sont utiles sur 80m,
                        de plus il fournit une tension au lieu d'une masse ce qui complique les choses.

                        Inévitablement les ajouts rendent le boîtier trop petit,
                        un recyclage donne dans l'urgence une extension,
                        mais multiple les câbles et les prises
                        comme s'il n'y en avait pas déjà assez...

                        Un nouveau boîtier beaucoup plus grand est arrivé hier,
                        il va permettre de réaliser un monobloc avec de la marge pour d'autres extensions,
                        et permettra sa maintenance sans prises de risque inconsidérées.

                        Le premier servira de rechange en cas de panne,
                        car finalement on est face à un noeud de brassage très lourd
                        qui rend la station inexploitable s'il n'est pas immédiatement remplacé.

                       La version v3b du logiciel a été déclarée bonne pour le service actif
                       suite aux tests de ce weekend enchaînés à quelques restructurations
                       car comme toujours, des patchs en cascades
                       n'ont jamais amené de solutions viables à long terme...

      QRX           à suivre...

update 10/03/2014
