Master station Ext. / AO-Journal p904

Le dernier E est optionel

6m
12v
HF

Station Master Extension

06/02/2014

                        Après modification le coffret de l'ex " CAT converter "
                        devenu " Station Master " ,

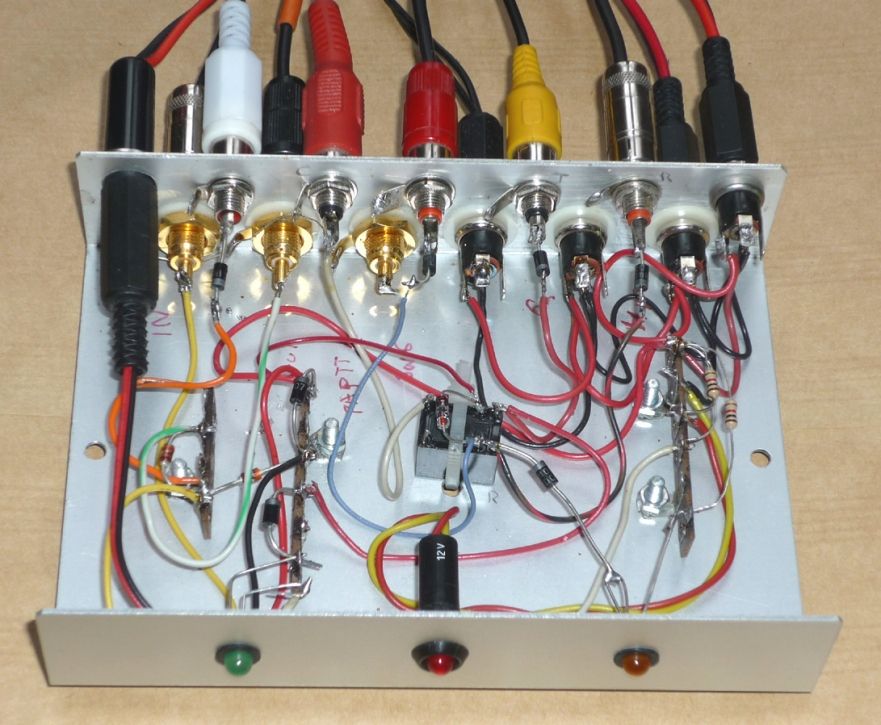

                        est plein à l'intérieur comme sur la face arrière,
                        il a fallu lui adjoindre une extension.

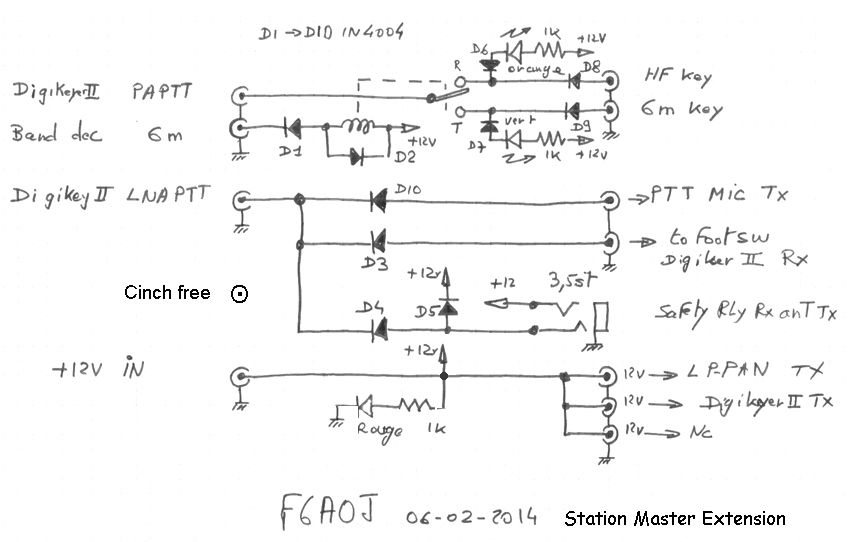

                        Un relais et de la logique à diode et du câblage
                        réalisent fonctions combinatoires et les sécurités adéquates..

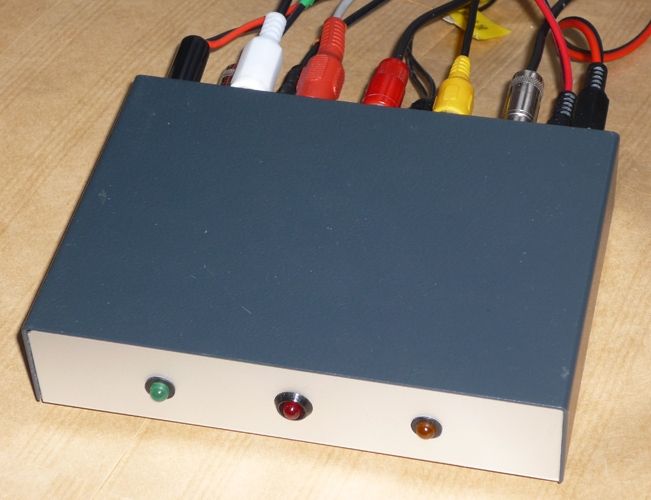

                        Les 3 leds n'ont pas une réelle utilité,
                        mais le boîtier recyclé ayant 3 trous sur la face avant...

                       Le but de ce document comme d'autres sur ce site,
                       n'est pas de démontrer une prouesse technique quelconque,
                       mais de mémoriser à minima assez d'infos pour,

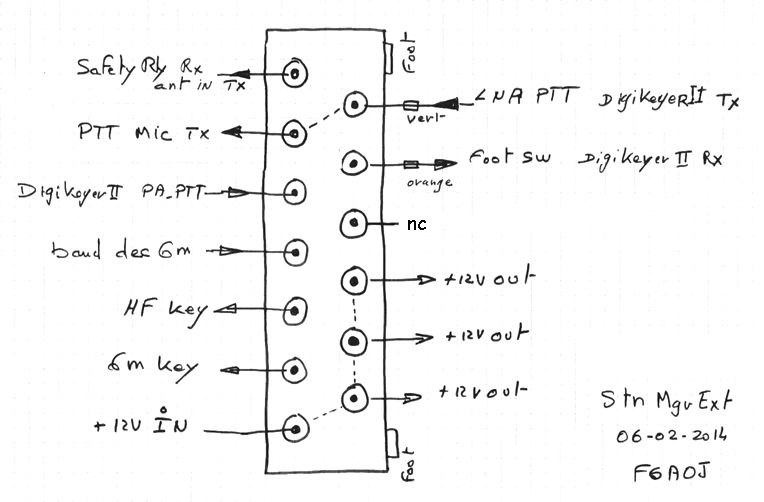

                       - le raccordement,
                       - la maintenance,
                       - l'étude de modifications au besoin,
                       de cet objet constitant de la station.

Station
Master

Extension
