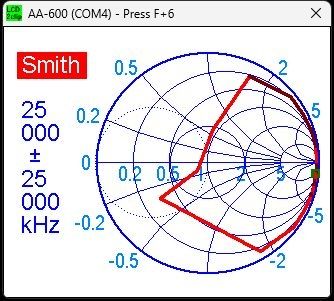

Fn+6 (print) recopie
l'écran du AA-600 sur celui du PC.
Ensuite Fn F7 au clavier du PC,
capture l'image via Xnview.
l'écran du AA-600 sur celui du PC.
Ensuite Fn F7 au clavier du PC,
capture l'image via Xnview.
CI-V to PA
Antenna Analyzer
RigExpert
AA-600
Logiciels :
- AntScope2 v1.4.9
remote for windows
- LCD2clip
Print screen ----->>
Need USB2 cable type B
Com 1 >

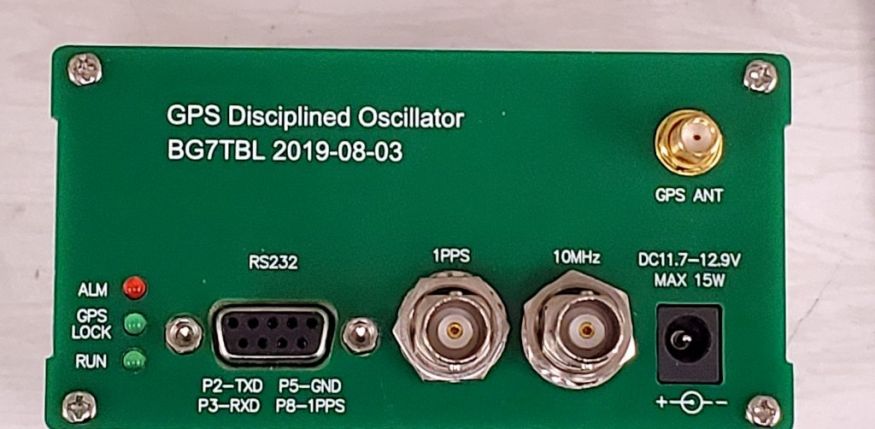

GPSDO
<<-------------
01/11/2025
Modif

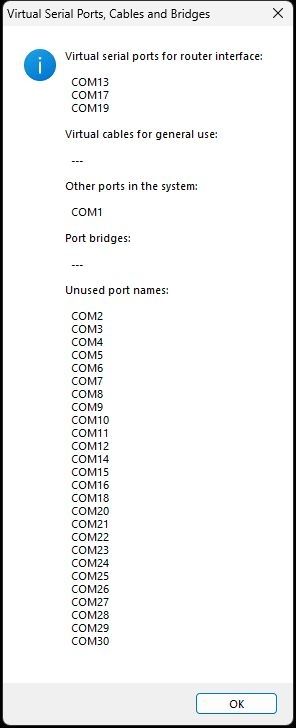

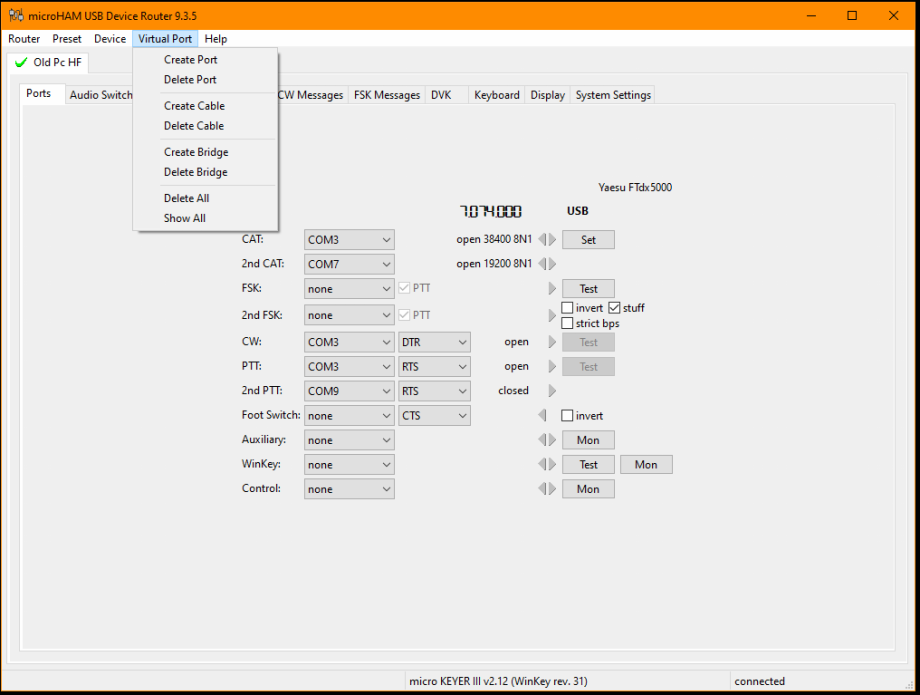

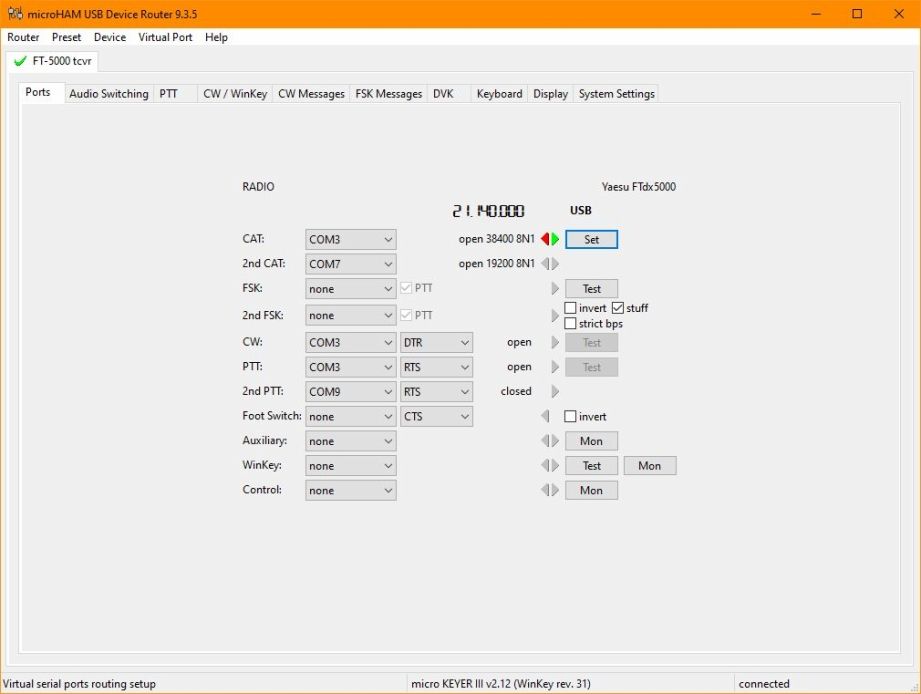

Com ports :
3 > 13
7 > 17
9 > 19
Conflit avec
RigExpert
AA-600
qui
réquisitionne
com 3
et le bloque
s'il est utilisé,
puis passe
au suivant
et l'utilise.
Donc
il vaut mieux
laisser
les petits n°
libres.
2
3
1
5
4
Mother board
com port
com port
Le "certificat" d'utilisation a une durée de vie de 3 ans.
En cas de changement de PC
il doit être renouvelé immédiatement,
car étant lié au numéro de série de la carte mère,
pour éviter les abus..
À la mise en service du nouveau
l'ancien cessera automatiquement d'être utilisable..
Tuto par F5LEN
Donc pour l'instant
le vieux PC reste en service
uniquement pour LOTW,
jusqu'à la réception du nouveau "certificat"
En cas de changement de PC
il doit être renouvelé immédiatement,
car étant lié au numéro de série de la carte mère,
pour éviter les abus..
À la mise en service du nouveau
l'ancien cessera automatiquement d'être utilisable..
Tuto par F5LEN
Donc pour l'instant
le vieux PC reste en service
uniquement pour LOTW,
jusqu'à la réception du nouveau "certificat"

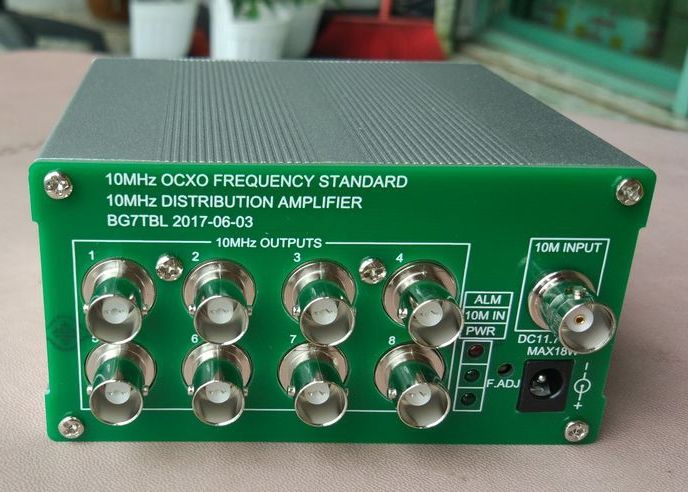

To QO-100 stn
via distribution amp
via distribution amp
Watch cursors positions
Watch cursors positions
---------------------------------->>

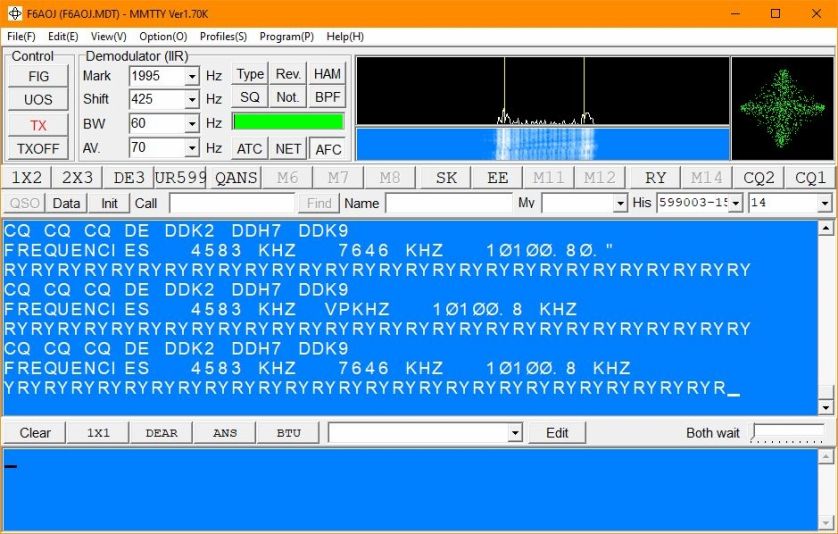

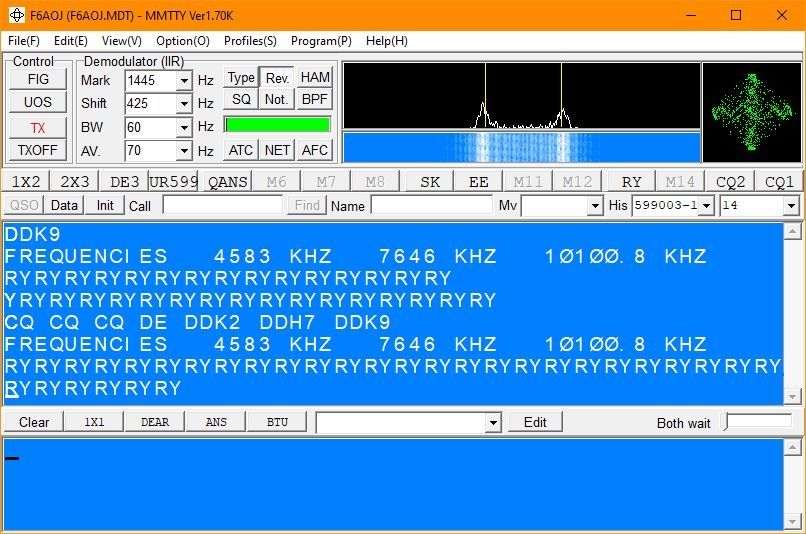

Pseudo beacons RTTY à défaut de mieux...
Actuelement :
Meteo Hambourg KHz
Shift 425Hz , 50 Bd , RTTY USB
147,3 Dh47
4583 Ddk2 at night
7646. Ddh7
10100,8 Ddk9 on day light
11039 Ddh9
14467,3 Ddh8
Dutch navy beacons kHz
Shift 850Hz: 75bd ITA2 5N1 (stop bit variable)
2474
4280
6358,5
8539
12840,5
10144 DKØWCY, RTTY Ham format 45.45 bd, 170 Hz
mais temps partagé avec CW
Weekly RTTY Test 10 15 20 40 80m saturday 01:45z-02:15z ...
Ma vieille page RTTY
Actuelement :
Meteo Hambourg KHz
Shift 425Hz , 50 Bd , RTTY USB
147,3 Dh47
4583 Ddk2 at night
7646. Ddh7
10100,8 Ddk9 on day light
11039 Ddh9
14467,3 Ddh8
Dutch navy beacons kHz
Shift 850Hz: 75bd ITA2 5N1 (stop bit variable)
2474
4280
6358,5
8539
12840,5
10144 DKØWCY, RTTY Ham format 45.45 bd, 170 Hz
mais temps partagé avec CW
Weekly RTTY Test 10 15 20 40 80m saturday 01:45z-02:15z ...
Ma vieille page RTTY
In USB camera

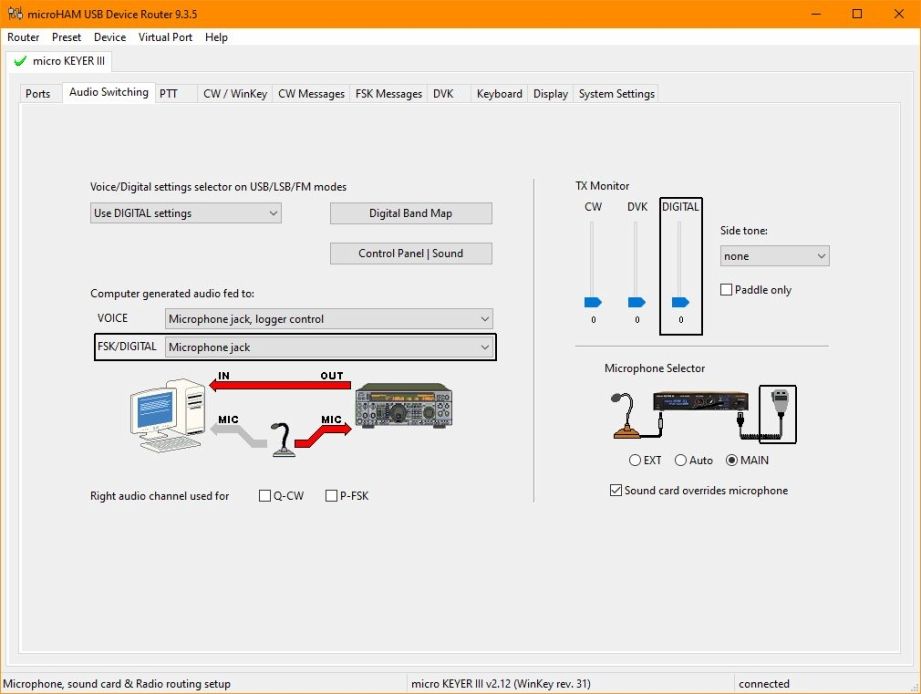

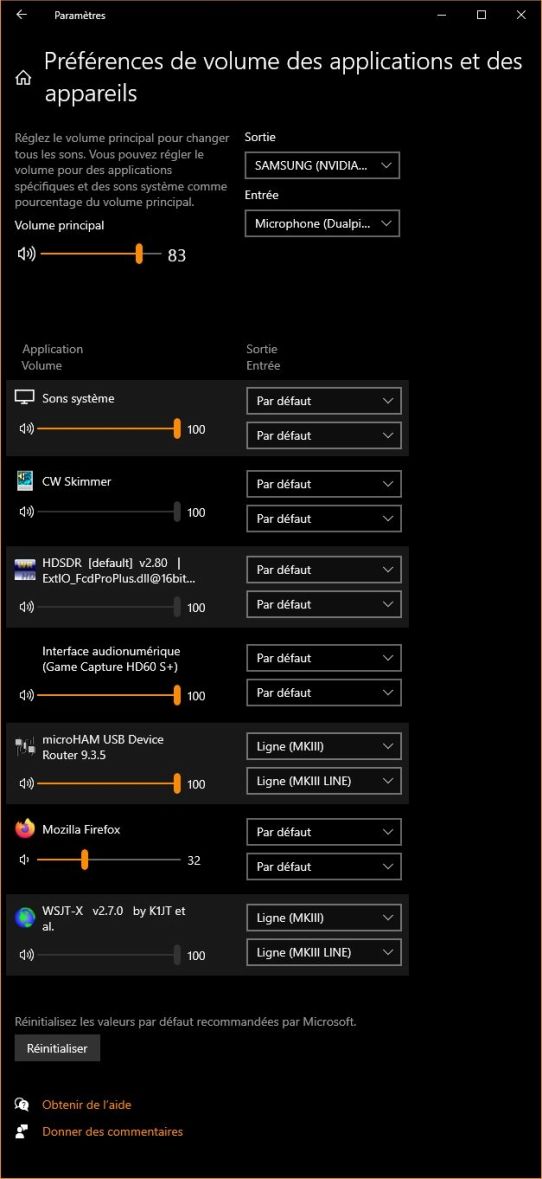

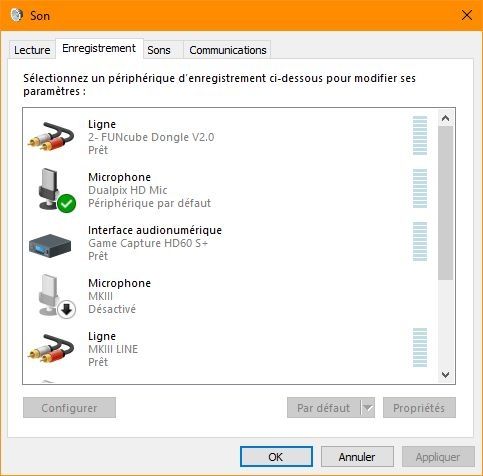

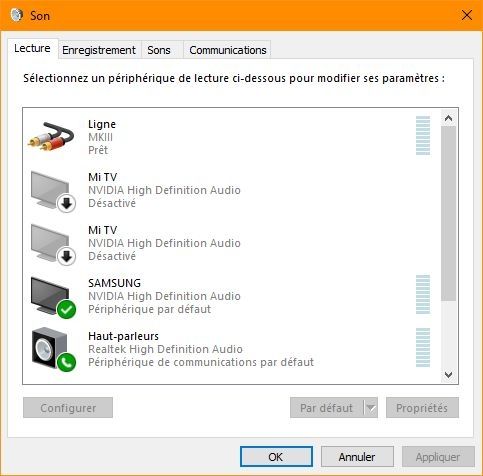

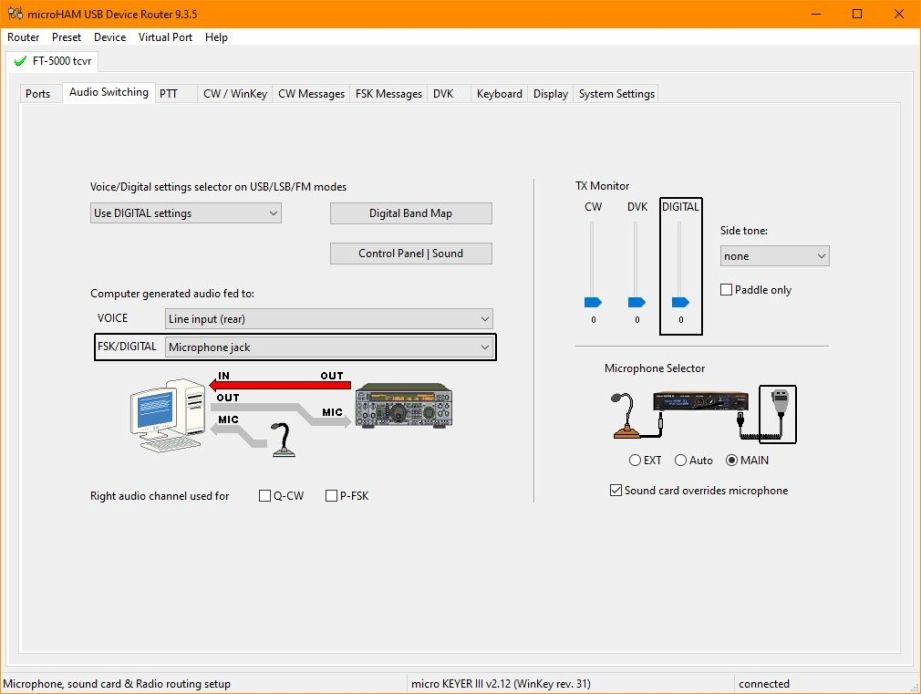

Vu que Windows, depuis toujours, réaffecte d'autorité, les voies son à sa guise...
( en particulier après les "mises à jour" )
pour que le MicroHam ( voies MKIII ) , fasse son office sans se plaindre,
il faut qu'il ne lui soit pas attribué contre son gré des services par défaut ( aux icones vertes ) :
Coté Lecture
- Périphérique par défaut
- Périphérique de communication par défaut.
Coté Enregistrement
- Microphone péripherique par défaut
Si c'est le cas, pour sortir de cet état, il faut temporairement,
- désactiver la voie MKIII concernée ,
- réaffecter la ou les voies aux icones vertes ailleurs,
- réactiver la voie MKIII .
À partir de là , les voies son du Microham fonctionnent à nouveau,
mais redeviennent menacées par la prochaine crise de réaffectation de Windows,
faisant suite, mais pas toujours, à une modif ailleurs dans le système son global...
En fait Windows estime avoir un besoin vital de voies actives pour les services à icones vertes,
si une des voies affectée se trouve désactivée,
Windows intervient et en impose d'autres d'autorité, sans discution possible,
sans la moindre information, même au sys op,
et de ce fait génère ailleurs des défauts incompréhencibles ...
Même valeur
que Global offset
dans HDSDR
que Global offset
dans HDSDR
Le syteme RS-232, alias CAT,
est bâti pour un dialogue à 2.
Si par besoin fonctionnel
il en faut plus,
les conflits temporels sont implicites
et harwarement c'est non compatible.
Omni-Rig résoud tous cela,
en mémorisant les msg. sources
puis en les distribuant
à la queue leu leu
vers les multiples destinataires.
est bâti pour un dialogue à 2.
Si par besoin fonctionnel
il en faut plus,
les conflits temporels sont implicites
et harwarement c'est non compatible.
Omni-Rig résoud tous cela,
en mémorisant les msg. sources
puis en les distribuant
à la queue leu leu
vers les multiples destinataires.

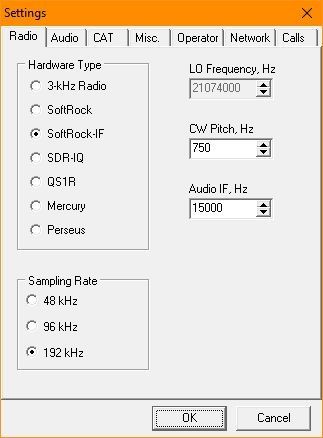

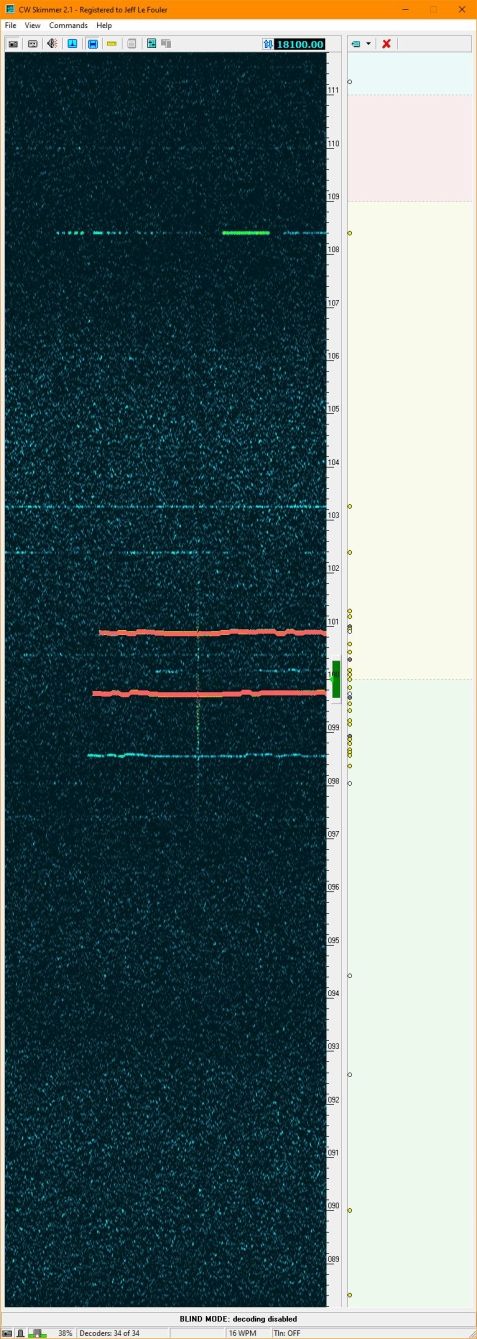

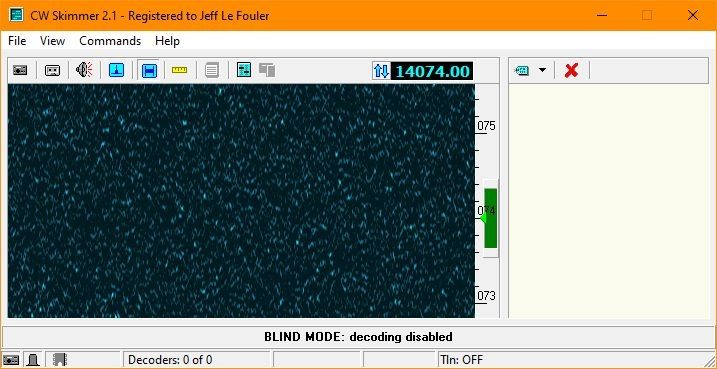

Skimmer en mode I/Q
fait 11.8 kHz
de part et d'autre
de la fréquence d'accord.
La fonction zoom
n'étant pas possible,
il faut toute la hauteur
d'un écran 4k (2160 pix)
pour afficher toute la fenêtre.
La contre-partie
de cette contrainte est que,
la position de la QRG d'accord
est stable au milieu de la fenêtre,
ce qui est très reposant
pour l'opérateur qui n'a pas
à chercher à chaque fois, où
elle est allée après son dernier
click de QSY.
Si par un hazard inconnu,
les applis utilisant le FunCube
ne donnent plus rien, bien que
tous les paramètres soient les bons,
le remède est de les arrêter,
de changer de port USB2,
et de les relancer.
Les mystères de Windows...
fait 11.8 kHz
de part et d'autre
de la fréquence d'accord.
La fonction zoom
n'étant pas possible,
il faut toute la hauteur
d'un écran 4k (2160 pix)
pour afficher toute la fenêtre.
La contre-partie
de cette contrainte est que,
la position de la QRG d'accord
est stable au milieu de la fenêtre,
ce qui est très reposant
pour l'opérateur qui n'a pas
à chercher à chaque fois, où
elle est allée après son dernier
click de QSY.
Si par un hazard inconnu,
les applis utilisant le FunCube
ne donnent plus rien, bien que
tous les paramètres soient les bons,
le remède est de les arrêter,
de changer de port USB2,
et de les relancer.
Les mystères de Windows...

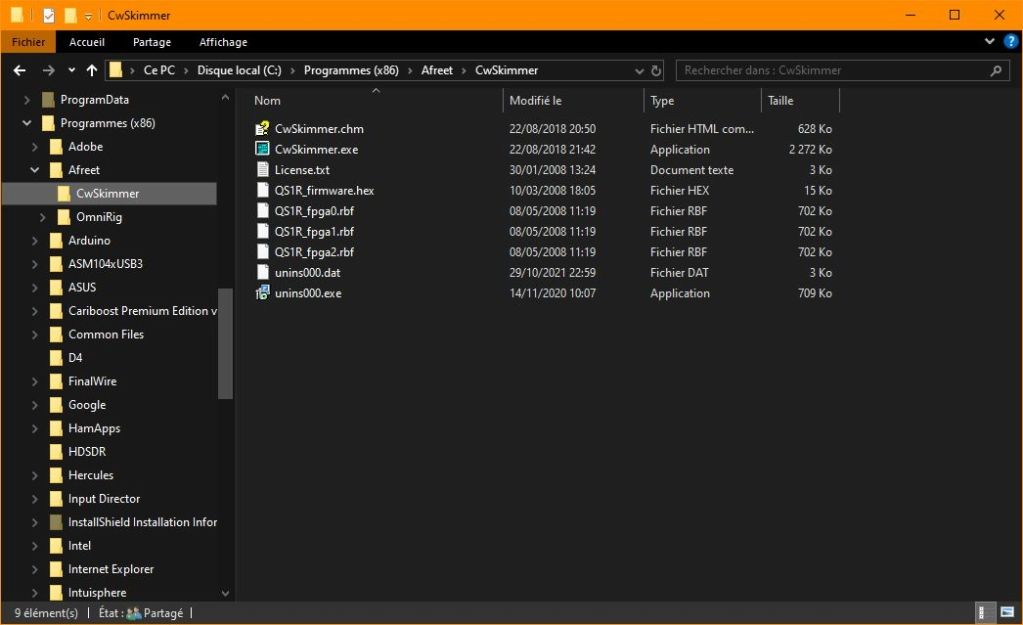

** HDSDR nécessaire au
lancement de CWskimmer
peut être ensuite fermé.
Ordre de lancement
des logiciels
des logiciels
Lancer
GPS2Time
et
le laisser se
synchroniser
Microham
Router
HDSDR
et Omni-Rig
en tâche de fond
DX4WIN
CWskimmer
**
WSJT-X
JTAlert
MMTTY
Démarrer
aux boutons
" Com port"
"Run GPS"
"Update now"
------------------>>>

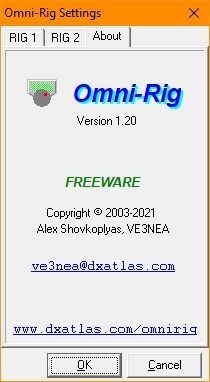

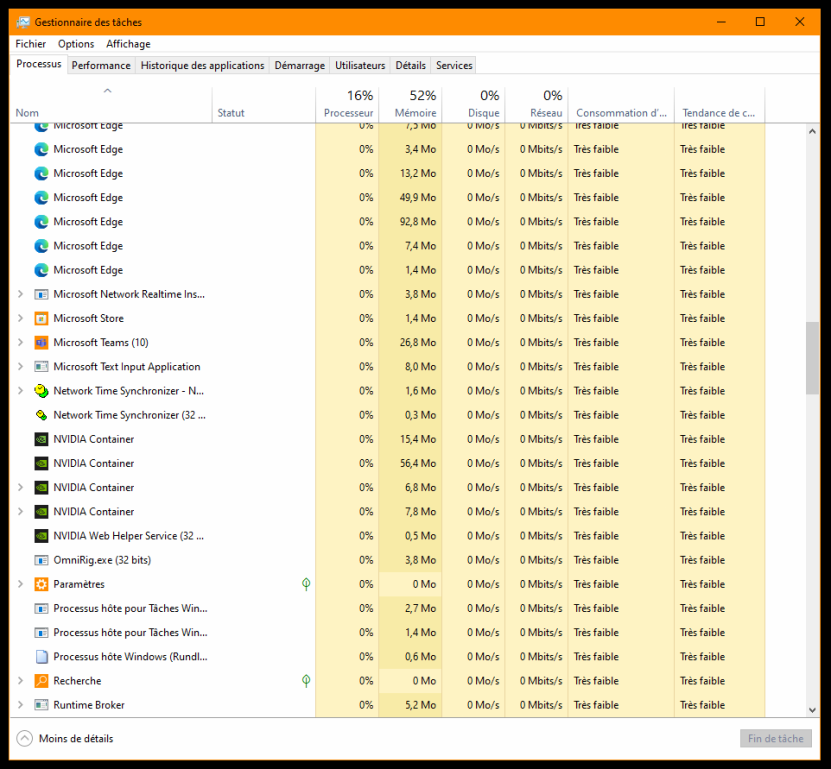

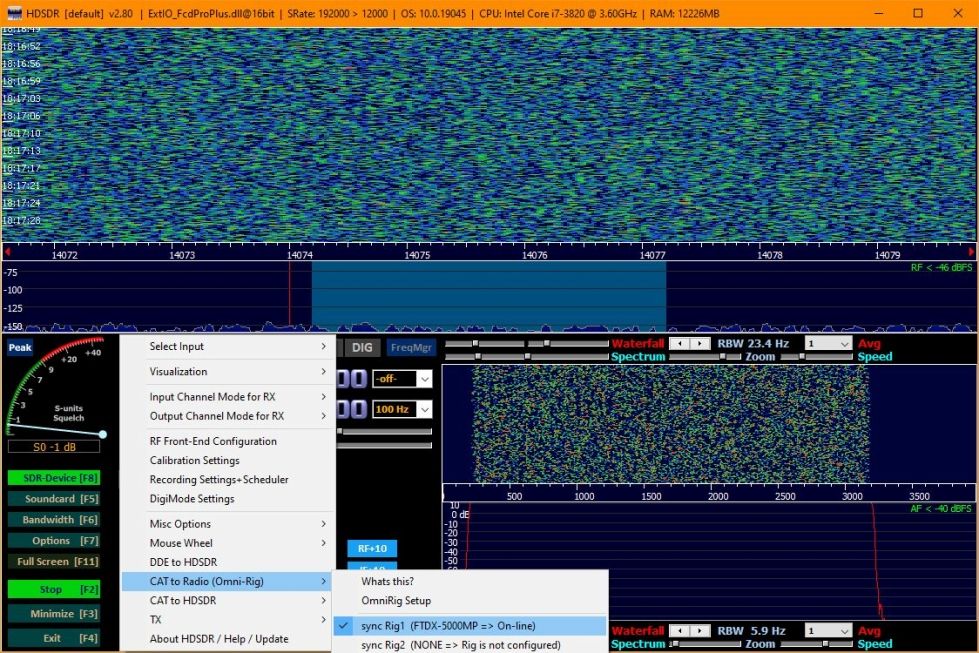

Pour savoir si Omni-Rig est bien en service, c'est là.

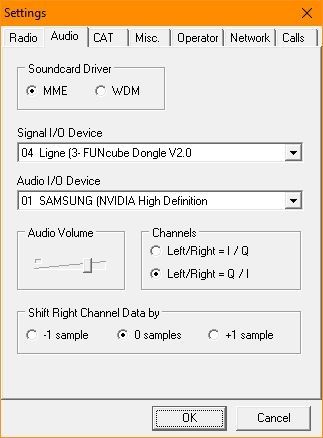

CW-skimmer & FunCube Pro Plus Dongle
L'art du DXer étant
d'être au bon endroit au bon moment,
il en découle que le contrôle des QRG par la souris s'impose.
En sous entendu il y a, qu'un click dans une des applications,
met automatiquement les autres à jour.
L'objet de cette page
est de mémoriser,
( la mienne ayant de plus pus de failles... )
le plus de paramètres possibles
de cette configuration
avant changement
de PC et d'OS,
et,
d'avoir un outil de maintenance
pour un retour rapide sur l'air,
full spec ...
Merci pour l'aide à,
mon QRP, F6FLU, F5VU.
Le design de cette page
est fait pour une lecture aisée
en full size sur un écran 4k
en 3840 x 2160
Pour les petits écrans,
la page est composée
comme dans un journal
de colonnes (ici 3 )
on peut les lire une par une
la page étant trop courte
pour n'en avoir qu'une, sri.
<----- to IFout FT-5000
via 10dB step attenuator
via 10dB step attenuator
model 8128E
from Telonic/Berkley.inc
from Telonic/Berkley.inc
<--- to USB2 port

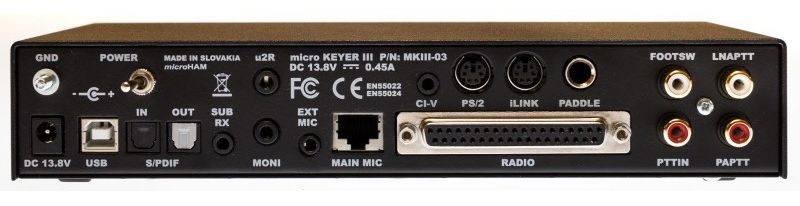

Warning
C'est écrit dans le manuel !
Pour les tcvr à alimentation DC externe
il faut absolument une alim 12v séparée
pour le Microham,
afin d'éviter sa mort prématurée...

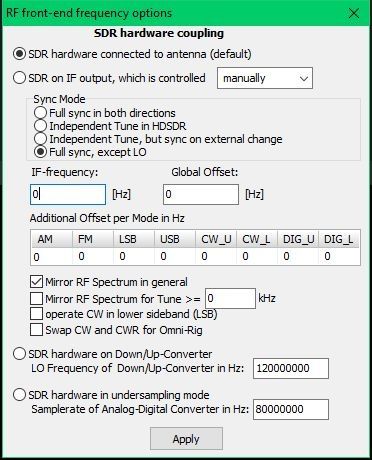

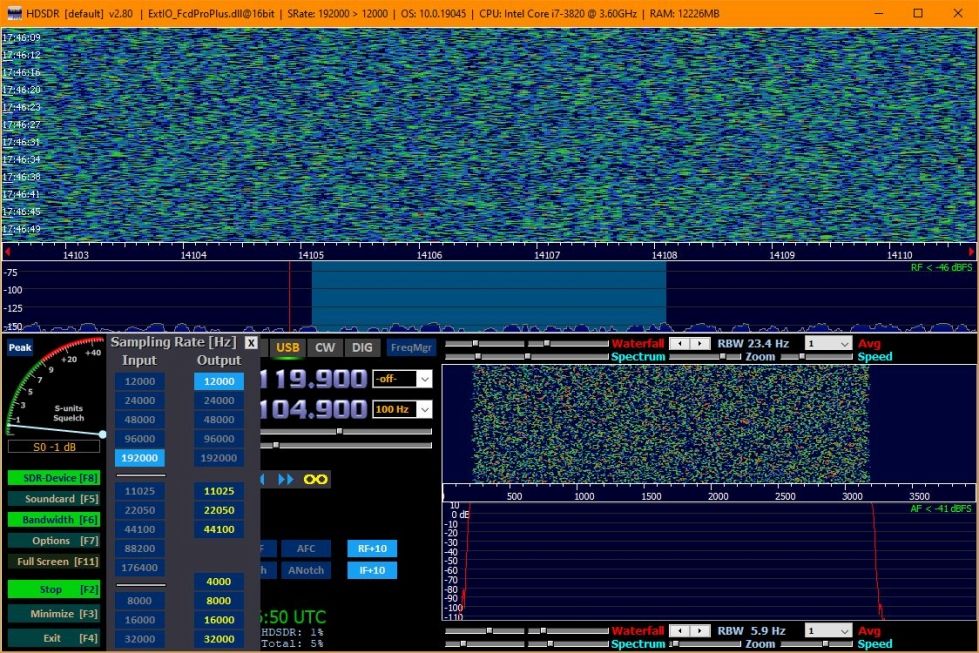

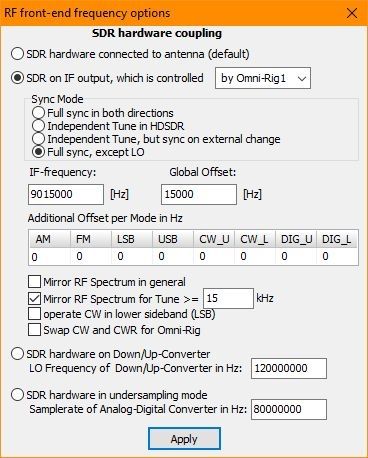

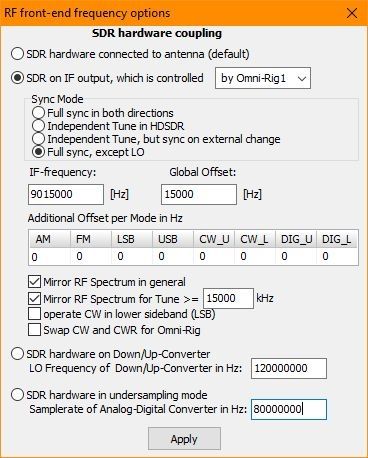

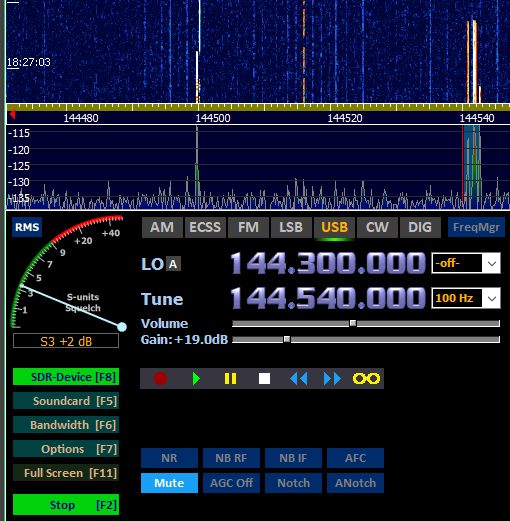

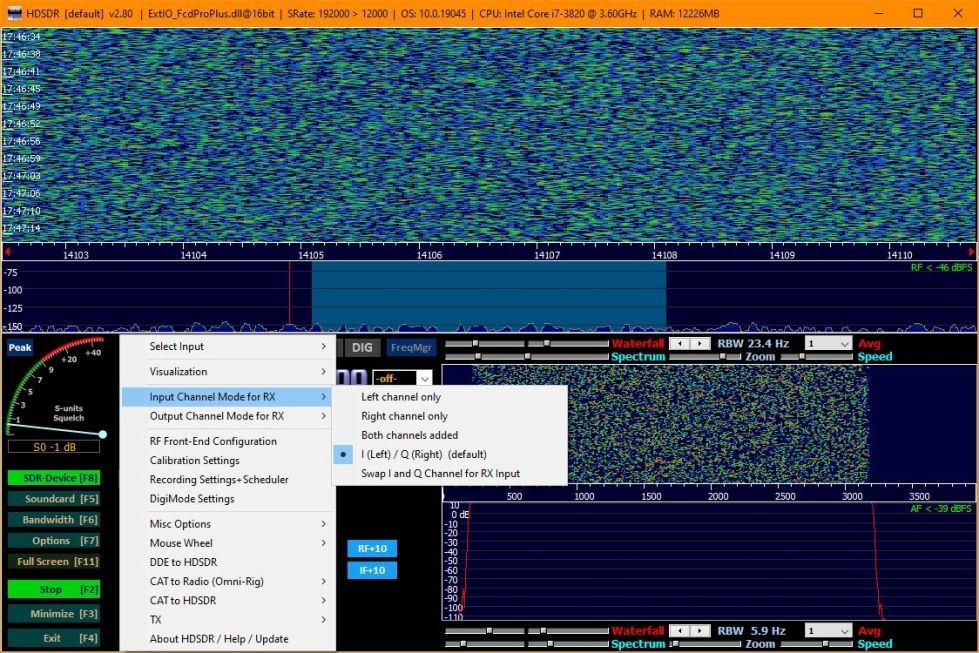

SDR IF frequency
9 015 000 Hz
=
FT-5000 IF
9 MHz
+
Global offset
15 000 Hz
9 015 000 Hz
=
FT-5000 IF
9 MHz
+
Global offset
15 000 Hz
For clean screen
on CWskimmer
F> 11.8kHz
( half skimmer span )
+ security gap
=
my choice 15000 Hz
on CWskimmer
F> 11.8kHz
( half skimmer span )
+ security gap
=
my choice 15000 Hz

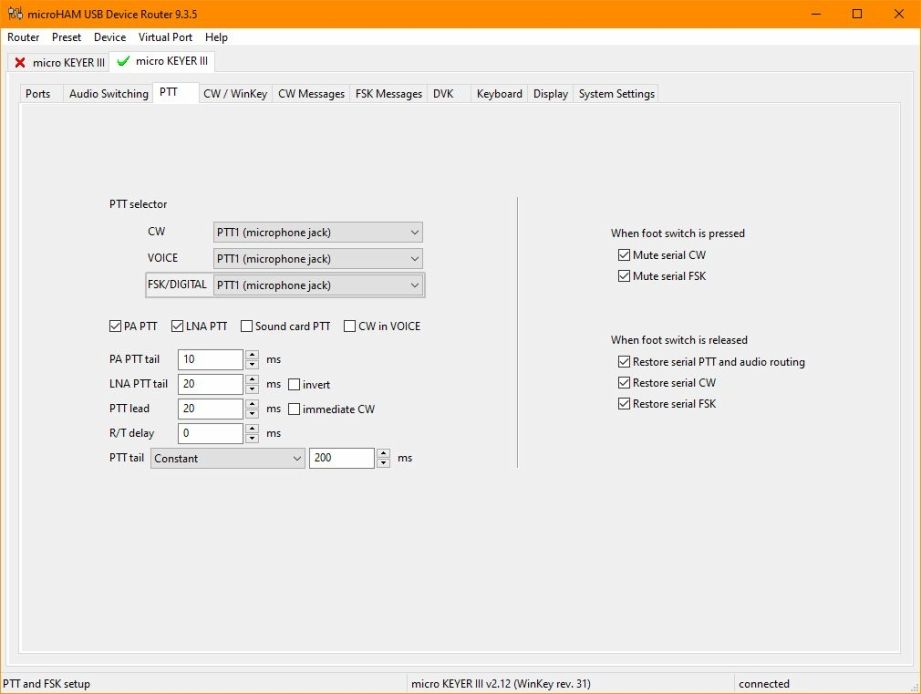

SSB + Foot switch
TX digi
See above capture
Expedition
drift
correction
HP 5328 PTS 160
Lab tools Freq counter Synthesizer
Lab tools Freq counter Synthesizer

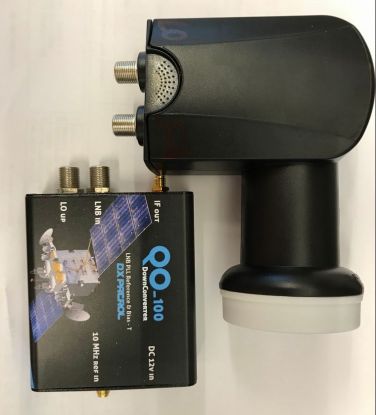

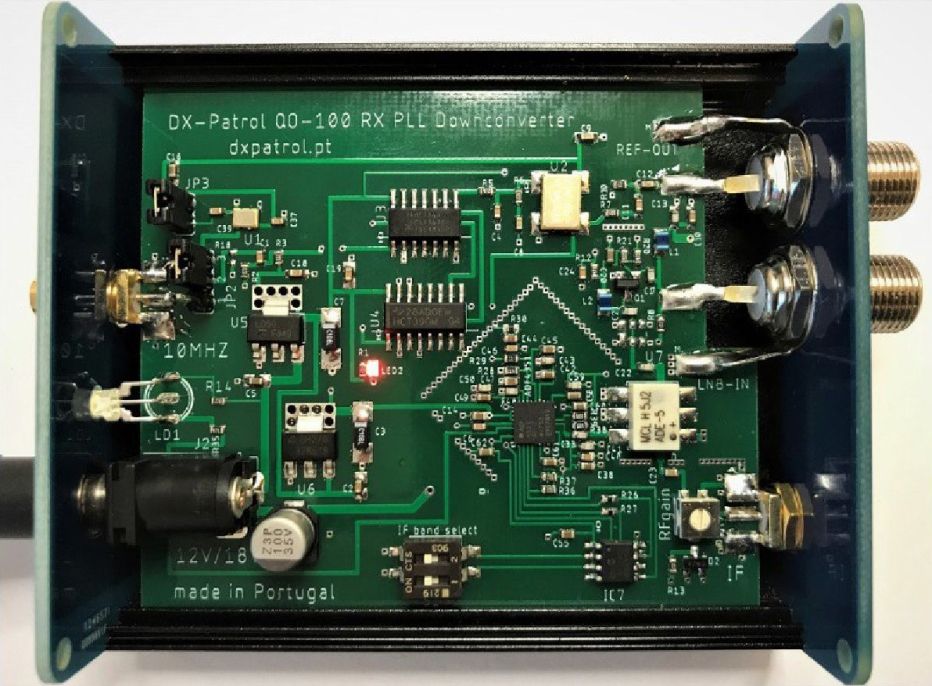

To QO-100 sat stn

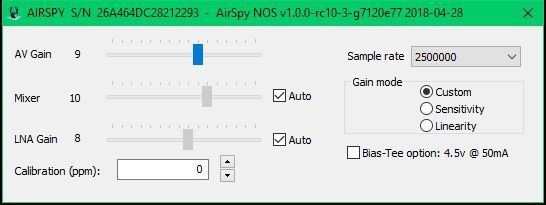

SDR ----- DXpatrol ---------------

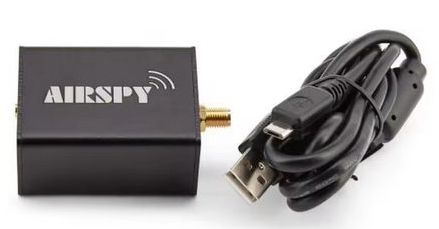

AIRSPY-R2 IC-9700 Up conv. Down conv. --> LNB
SDR ----- DXpatrol ---------------
AIRSPY-R2 IC-9700 Up conv. Down conv. --> LNB
Must be launch as "Administrator"
before WSJTX
before WSJTX
9800 8N1
Warning !
Warning !
Not all date format
available in windows parameters
are compatible with GPS2Time
03/11/25 & 2025-11-03
Those 2 above are ok
Not all date format
available in windows parameters
are compatible with GPS2Time
03/11/25 & 2025-11-03
Those 2 above are ok

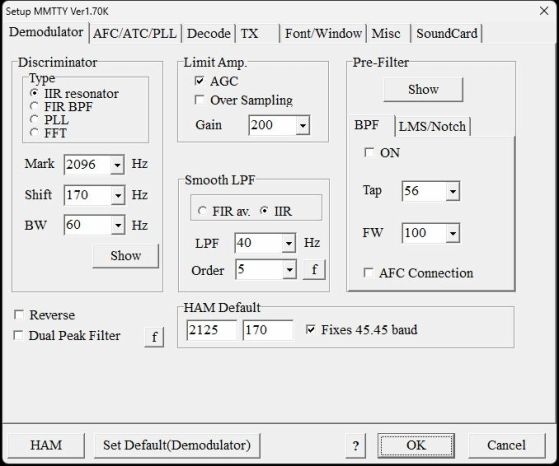

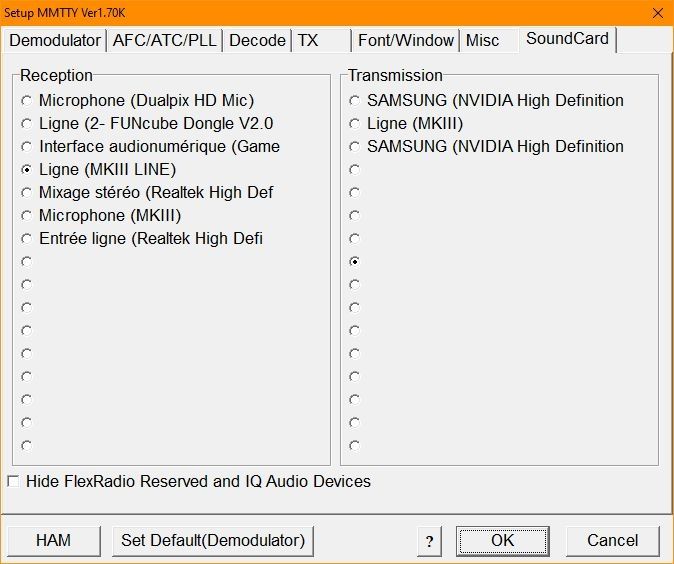

Default Ham
Speed 45,45 bd
Shift 170Hz Normal
for TX> RTTY LSB
all bands
Speed 45,45 bd
Shift 170Hz Normal
for TX> RTTY LSB
all bands

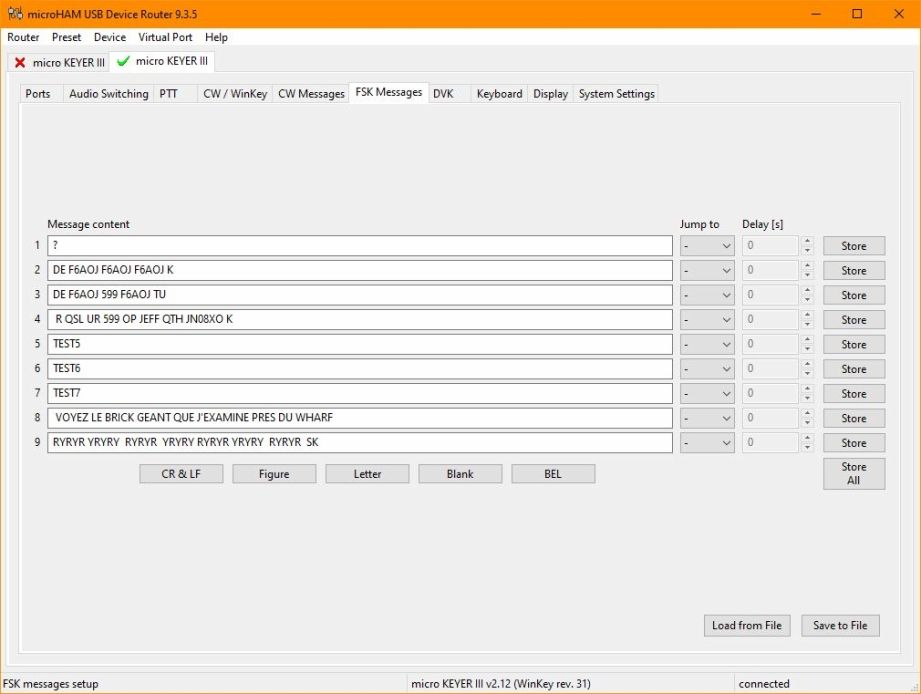

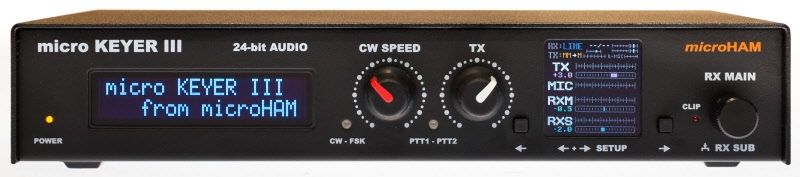

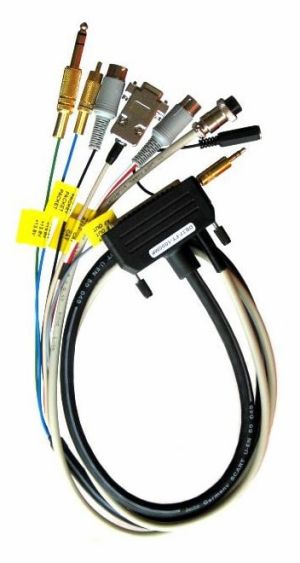

microHAM
internal sound card
internal sound card

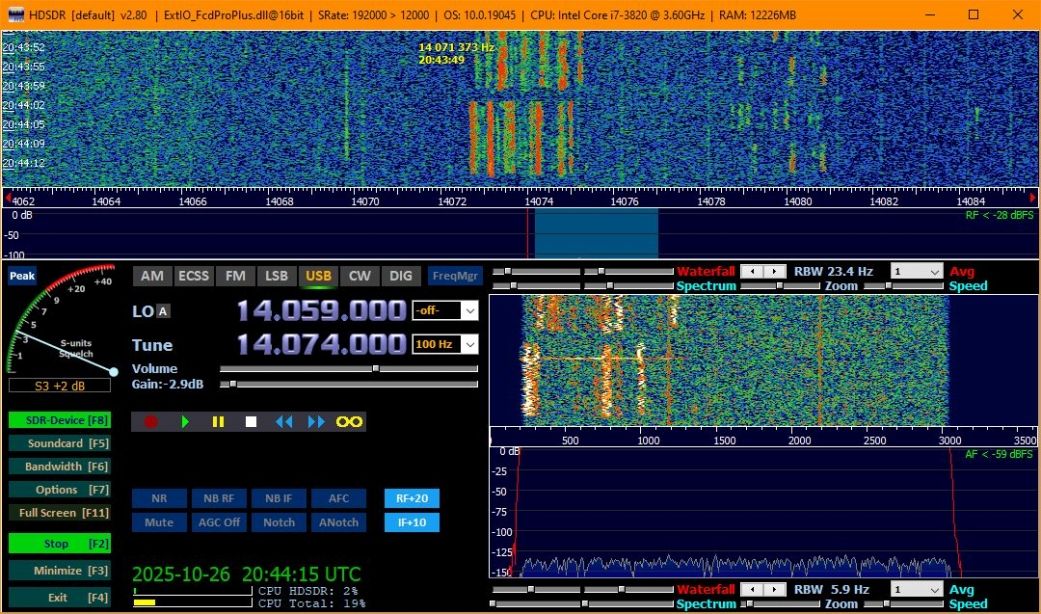

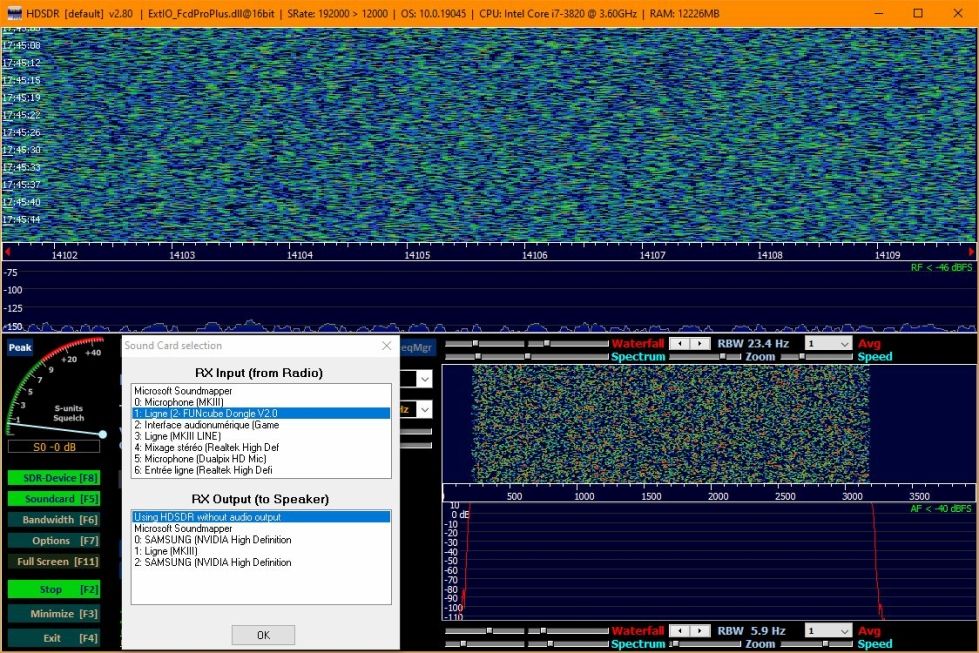

HDSDR
https://www.hdsdr.de/
https://www.hdsdr.de/hardware.html
https://www.hdsdr.de/
https://www.hdsdr.de/hardware.html
Clignote Rouge /Vert
quand le link est ok;
Devient Vert constant
après WSJTX click 4
quand le link est ok;
Devient Vert constant
après WSJTX click 4

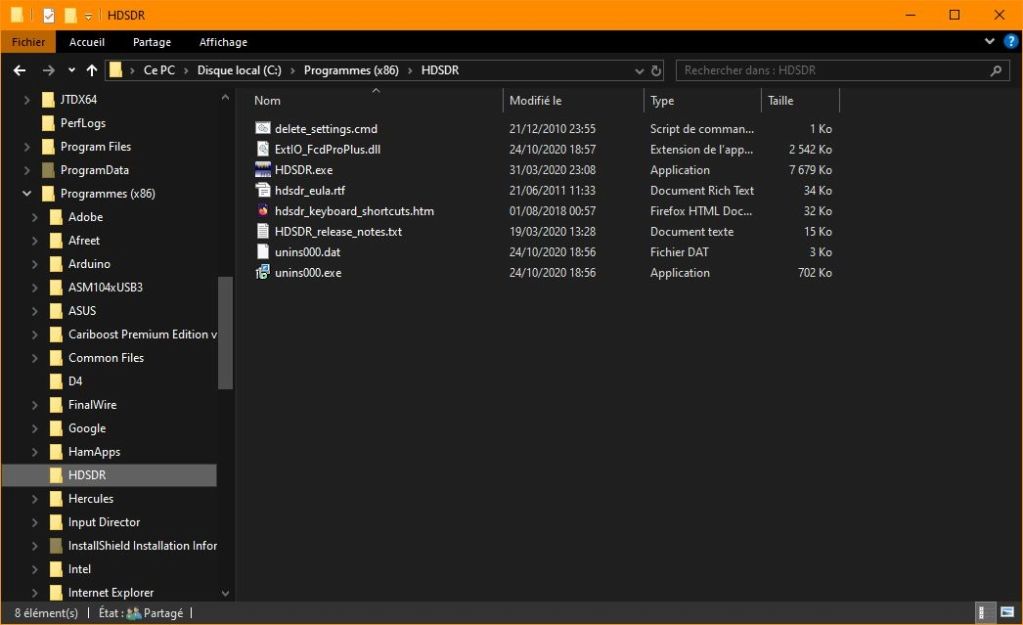

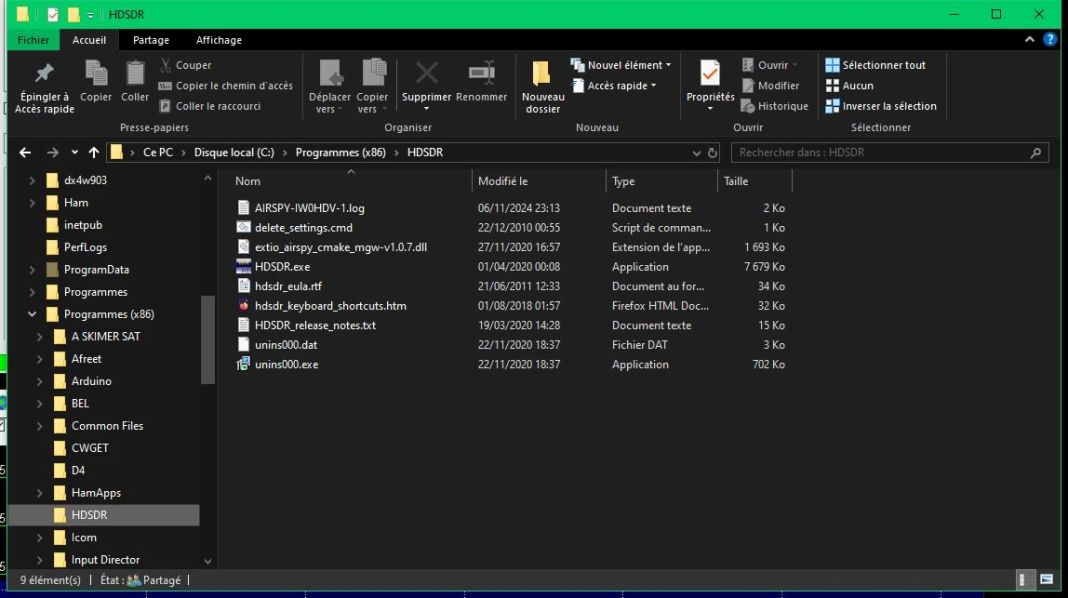

ExtIO_FcdProPlus.dll
dans
HDSDR C: / Programmes(x86)
source dans
ExtIO_FcdProPlus_v06.zip
dans telechargements
dans
HDSDR C: / Programmes(x86)
source dans
ExtIO_FcdProPlus_v06.zip
dans telechargements

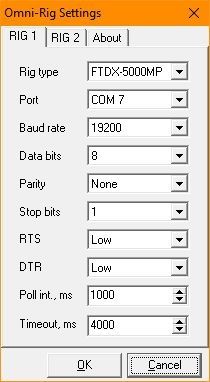

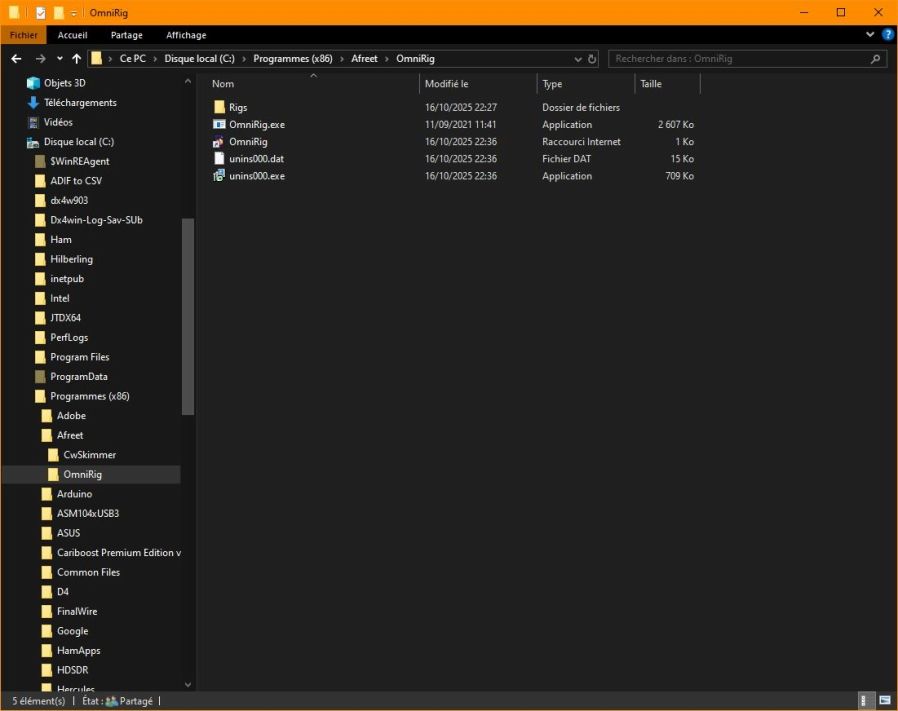

Omni-Rig
&
HDSDR
GPSTime
CW-skimmer
Executer
en tant qu' "Administrateur"
obligatoire pour
Omni-Rig et GPSTime
et
recommandé pour
les applis qui les utilisent
F6FLU dixit
https://www.dxatlas.com/OmniRig/
&
HDSDR
GPSTime
CW-skimmer
Executer
en tant qu' "Administrateur"
obligatoire pour
Omni-Rig et GPSTime
et
recommandé pour
les applis qui les utilisent
F6FLU dixit
https://www.dxatlas.com/OmniRig/
RX digi
Mic in
Video Cam
Video Cam

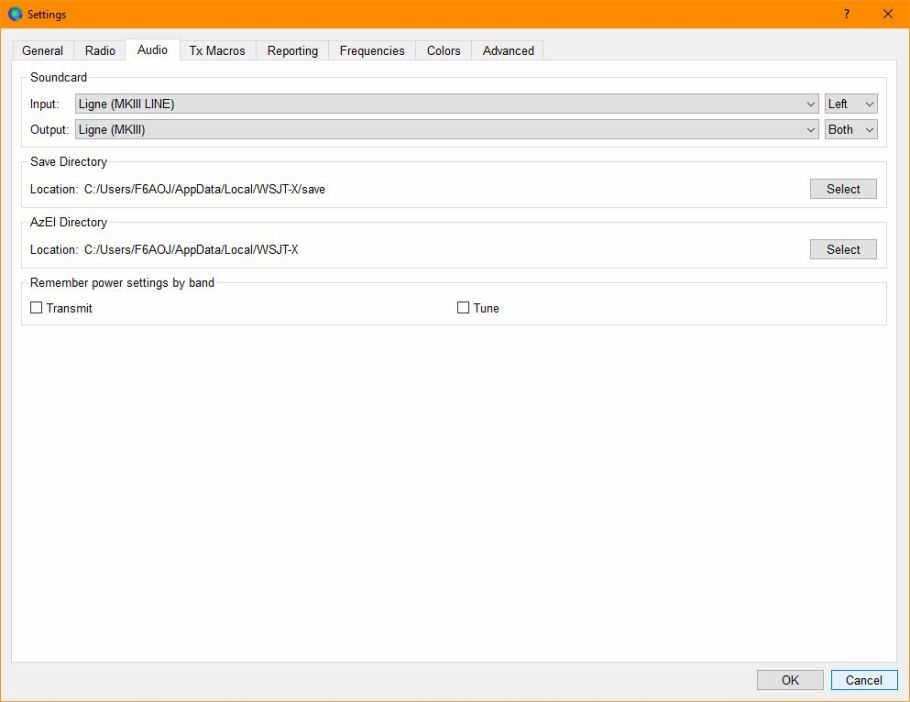

I/O audio
for WSJT
for WSJT
<< CI-V to PA auto QRG

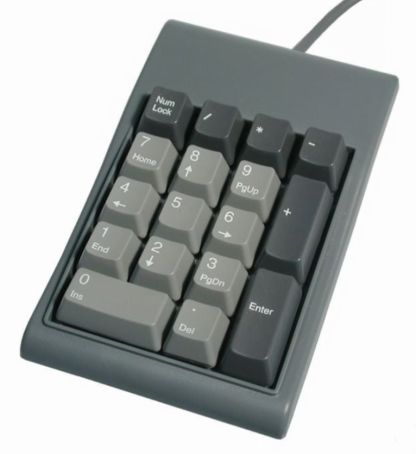

PS2 numerical keypad

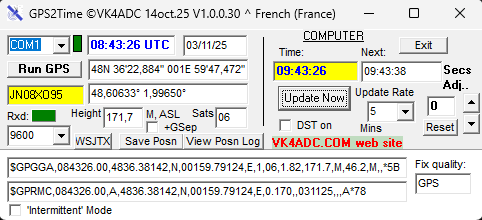

Après lancement et affichage de la fenêtre il faut :
1- Revalider la port com
2- Clicker sur "Run GPS"
3- Vérifier le clignotement rouge/Vert
4- Click sur WSJTX, le voyant passe au Vert
5- Clicker sur "Update Now"
On peut alors utiliser "Secs Adj.."
pour être en phase "temporelle" avec la cible.
( Attention au sens de la correction )
1- Revalider la port com
2- Clicker sur "Run GPS"
3- Vérifier le clignotement rouge/Vert
4- Click sur WSJTX, le voyant passe au Vert
5- Clicker sur "Update Now"
On peut alors utiliser "Secs Adj.."
pour être en phase "temporelle" avec la cible.
( Attention au sens de la correction )
PS2 numerical keypad
<< FT-5000
<< Funcube dongle V2 on IF 9MHz tcvr

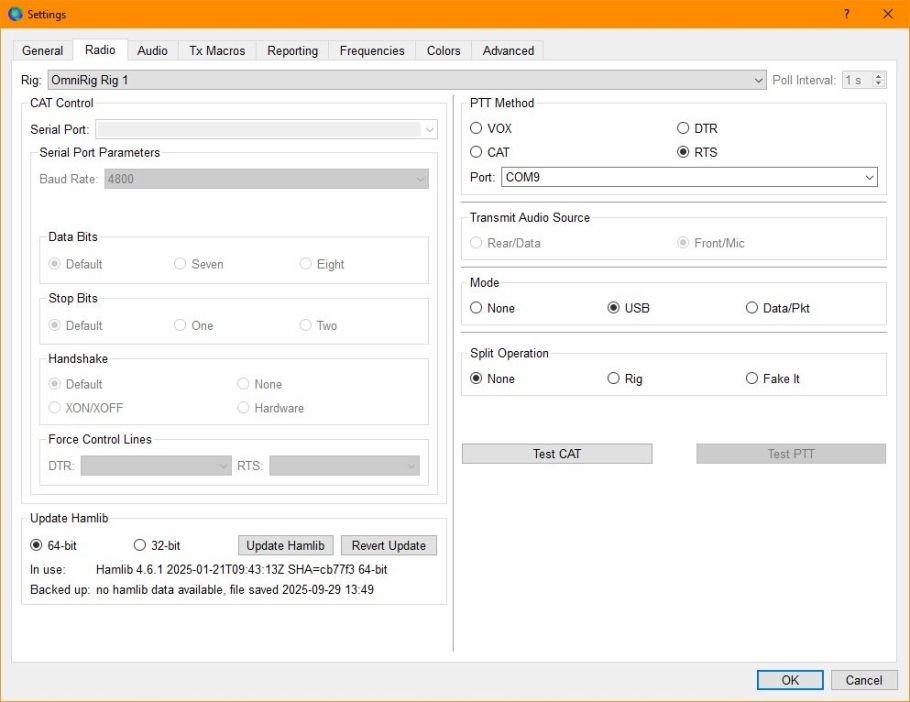

to OmniRig
for WSJT
need
HDSDR
launched 1st
or
Launch
Omni-Rig
b4 skimmer
+
CI-V
19200 max
to PA
for WSJT
need
HDSDR
launched 1st
or
Launch
Omni-Rig
b4 skimmer
+

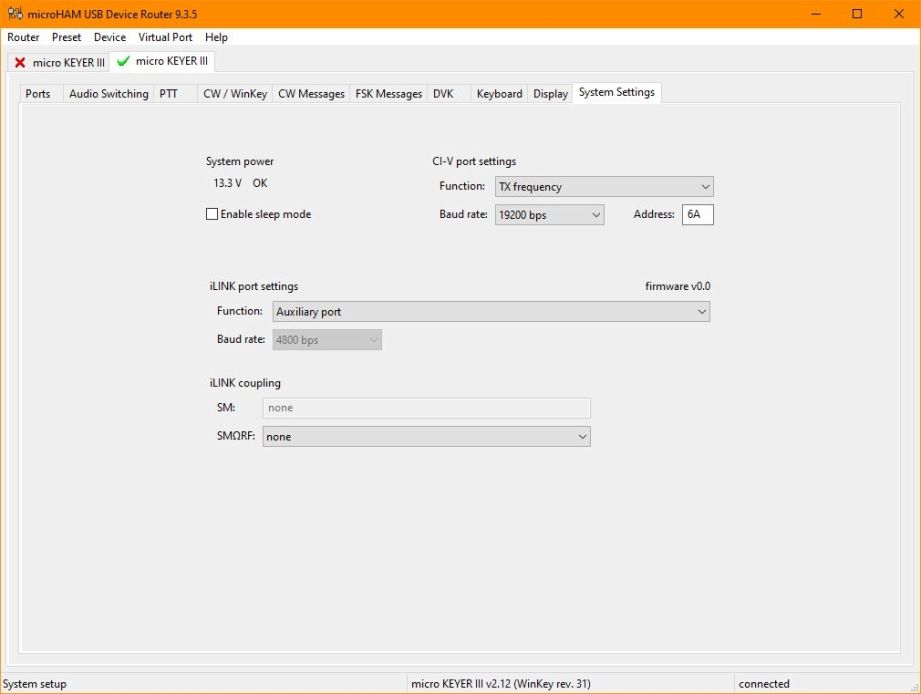

CI-V
19200 max
to PA
PTT : WSJT + MMTTY >>
Dernière mise à jour :
25/11/25 01:30
25/11/25 01:30
F6AOJ - HF system
Windows 11 v24H2
-----------

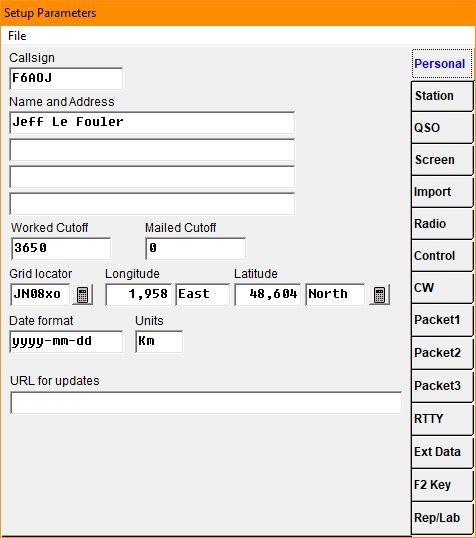

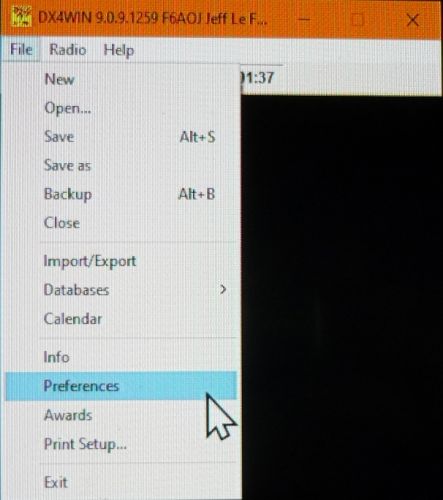

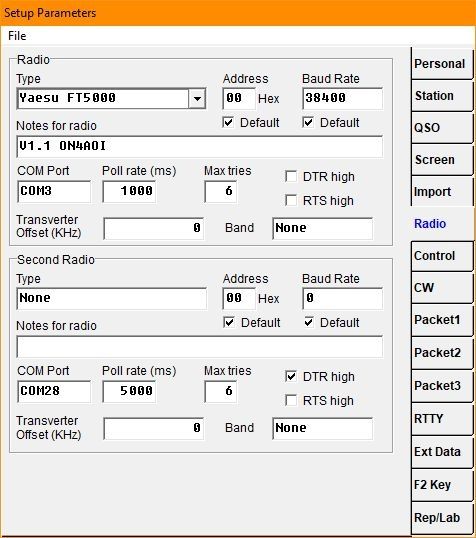

Sys Master = Logging software = DX4WIN
Radio = FT dx 5000
( FT-5000 IFout menu 109 = ENable )

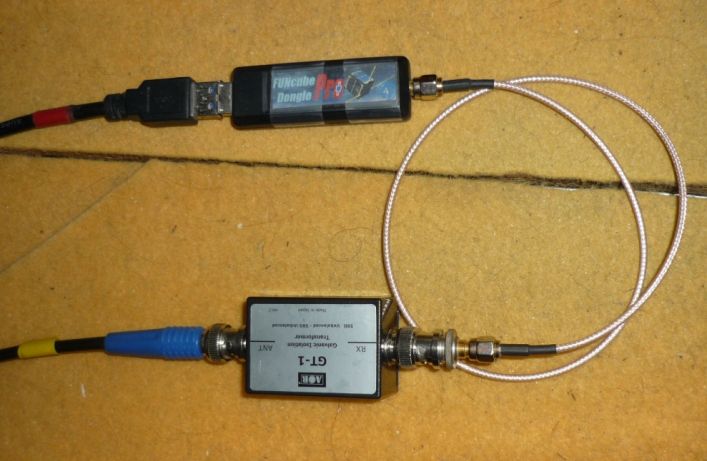

IF SDR = Funcube Pro Plus v2 (Dongle)
ExtIO_FcdProPus_v06.zip (DLL)

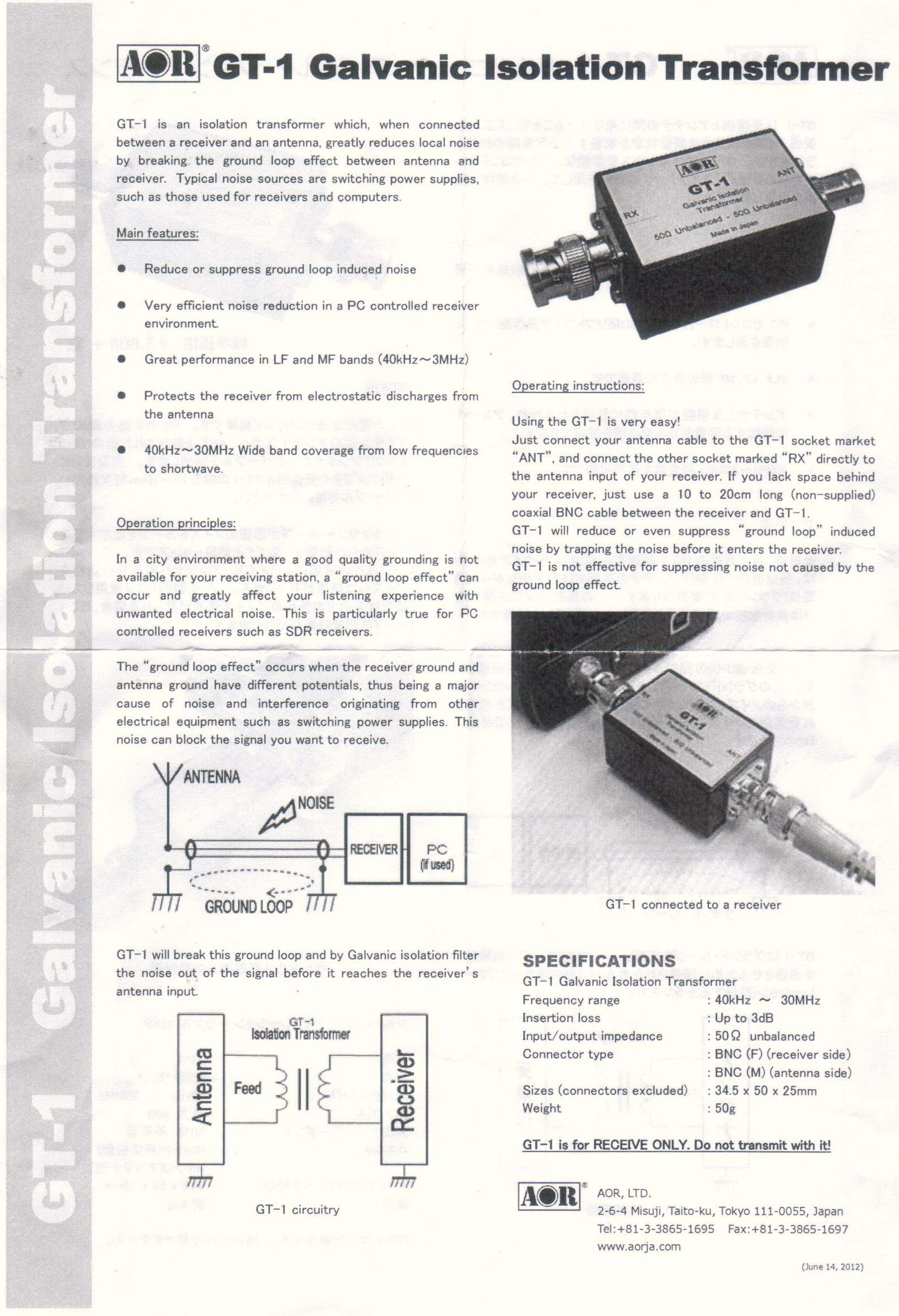

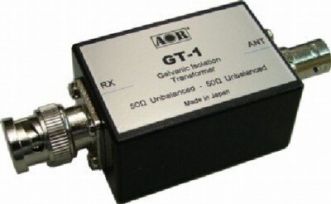

Galvanic isolator = AOR GT-1
Interface = MicroHam III
MicroHam splitter DB37 cable for FT2k & 5k
PS2 numerical keypad for TX macro msg

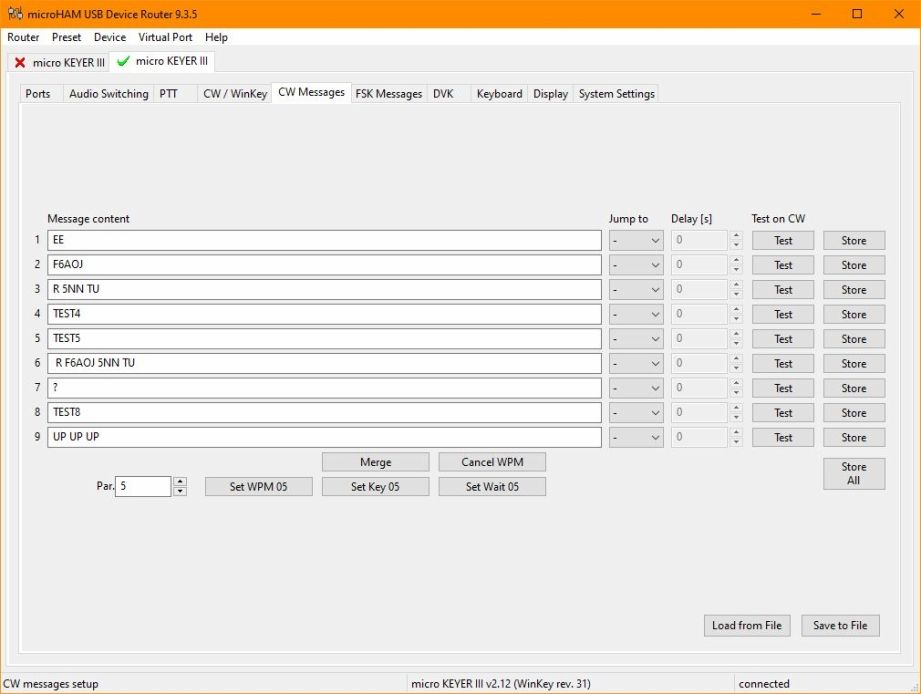

MicroHam Router Software v9.3.5
QRG manager = Omni-Rig v1.2
( All apps QRG sync on Pc screen with mouse )
PA QRG control via MicroHam CI-V
CI-V = Icom remote sys
Sheilded cable 3.5/3.5 mono
GPSDO + ant = BG7TBL
Distribution amp. = BG7TBL
Applications Radio
DX4WIN v9.0.91259
GPS2Time v1.0.030

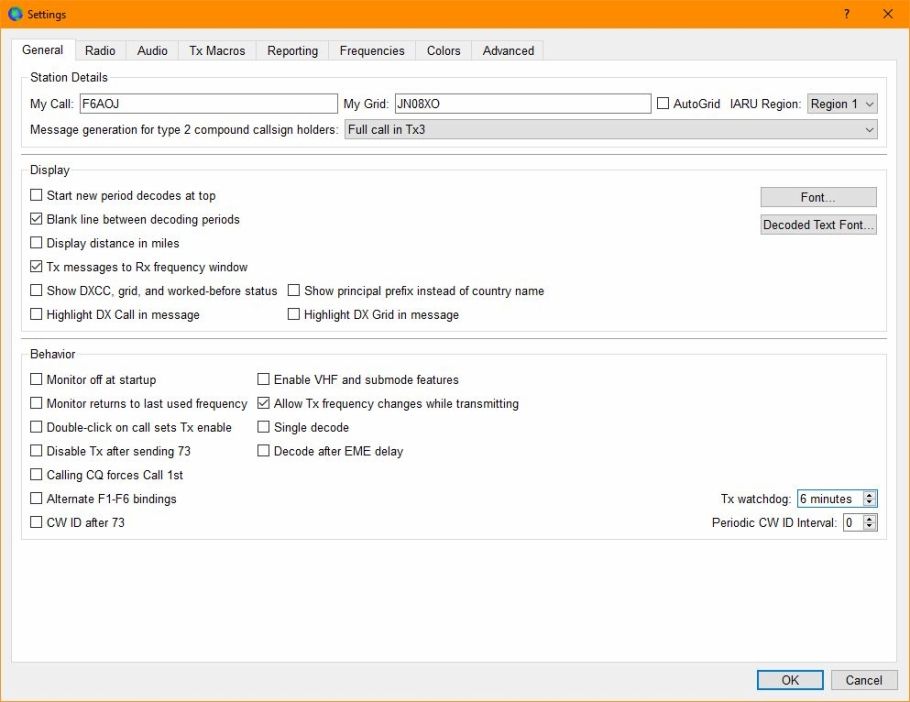

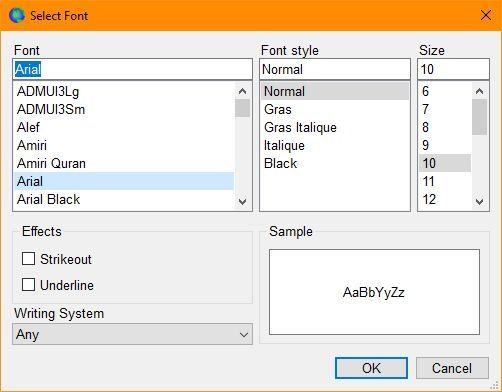

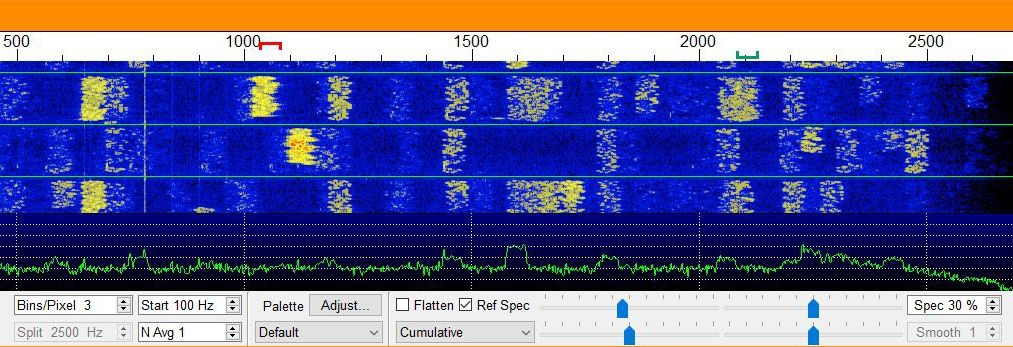

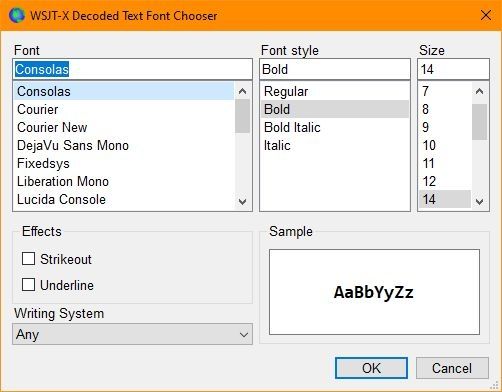

-- WSJT-X v2.7.0
-- JTAlert v2.60.3

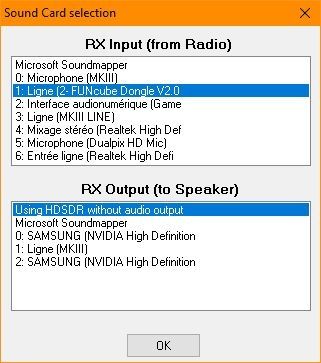

HDSDR v2.80
CWskimmer v2.1
MMTTY v1.70K
--- AntScope2 v1.4.9
--- LCD2clip
Autre application
Win11 acc Camera : elgato capture,
HDMI out, Orange fibre TV decoder

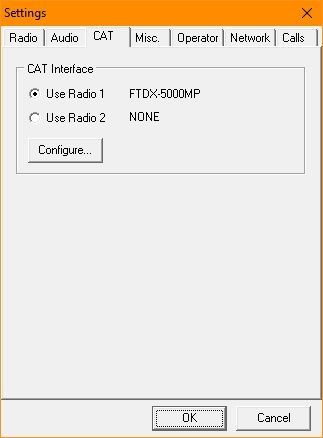

Logging software DX4WIN
1
2
3
4
5
6
7
8
9
Draft
LOTW
F6AOJ RTTY cfg
RX : MMTTY
TX : MicroHam + Numerical keypad PS2
FSK Messages
RX : MMTTY
TX : MicroHam + Numerical keypad PS2
FSK Messages
Draft
Logiciels sans hardware spécifique
de la config HF de F6AOJ
de la config HF de F6AOJ
- Input Director : Multi PC ( Kbd + Mouse ) Mgr Incontournable
Utilise le hub local Ethernet
- Firefox by Mozilla : Navigateur internet ( contre la dictature de Microsoft )
- Visionneuse Windows : Invisible sur win11, mais récupérable avec un min d'effort
- Wordpad : Invisible sur win11, mais récupérable avec un min d'effort
- Excel : part of Microsoft Office
- XnView used for image capture
- Photoshop used for image therapy
- Cariboost : Outil d'édition de AO-Journal.com
Le format US : 2025/12/03 dans les paramètres Windows
évite les catastrophes dans les tables d'indexation...
- Teams (ex Skype) : daube by microflop...
- RFSim99 : Simulateur de circuits RF
Devrait être obligatoire quand on a une licence
Le RigExpert AA-600 permet de vérifier sur le terrain,
ce que RFSim99 a prévu par le calcul.
Pour comparer avec Skimmer
<---- 11.8 kHz l 11.8 kHz ---->
<---- 11.8 kHz l 11.8 kHz ---->
HF system - PC cfg
-------- PC tower cabinet ----------
ASUS X99-E WS
Intel I7 6750x 3 GHz- x64
Inside water cooling
RAM 16Go - SSD 500Go
NVIDIA GeForce GTX 970 4 GB
elgato - Game Capture 4K60
Pro MK.2 PCI-E
Hercule Dualpix
USB, Camera + Mic

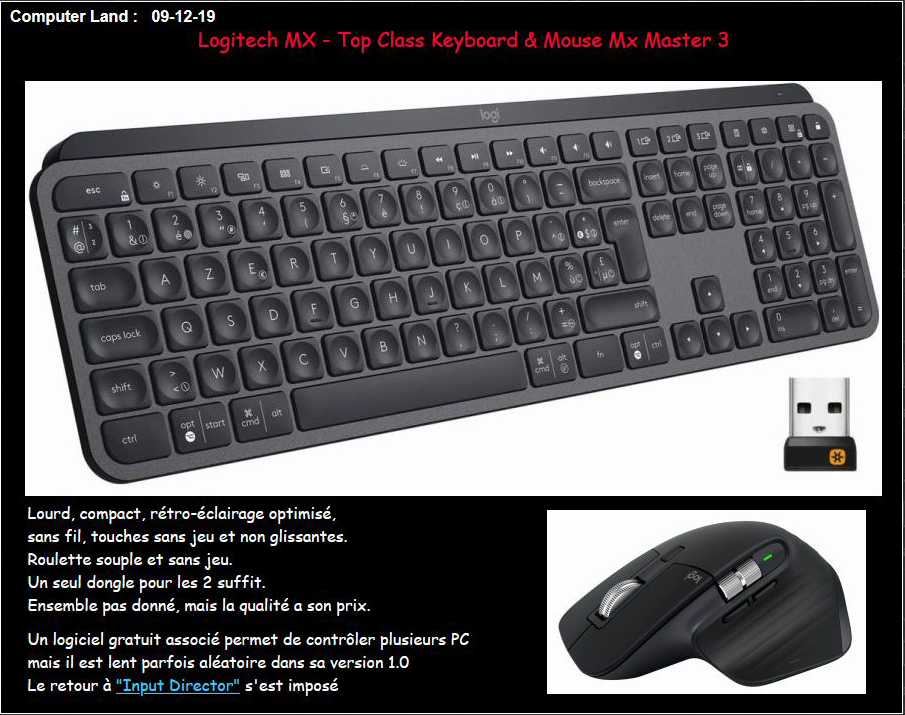

Logitech MX Master 3
Kbd + mouse + (2x WIFI dongle)
2x Samsung 55" 4k screen
UPS in basement
---------------
Windows 11 v24H2
---------------
Gestion des sorties des cartes graphiques
Les PC des 2 stations utilisent chacun des ASUS
qui ont 4 connecteurs ( HDMI 2xDVI DisplayPort )
pour gérer 3 écrans mais capables d'en détecter 4
Windows ayant la sale manie de réaffecter ou relocaliser
des fenêtres ou des ressources dès que la config change,
( ex: un écran est arrêté volontairement ou non)
le moyen de verrouiller la config est de leurer Windows
en dupliquant les sorties vraies 1 et 3,
avec 2 dongles " HDMI Emulator Fake Display " ici 2 et 4
Les PC des 2 stations utilisent chacun des ASUS
qui ont 4 connecteurs ( HDMI 2xDVI DisplayPort )
pour gérer 3 écrans mais capables d'en détecter 4
Windows ayant la sale manie de réaffecter ou relocaliser
des fenêtres ou des ressources dès que la config change,
( ex: un écran est arrêté volontairement ou non)
le moyen de verrouiller la config est de leurer Windows
en dupliquant les sorties vraies 1 et 3,
avec 2 dongles " HDMI Emulator Fake Display " ici 2 et 4

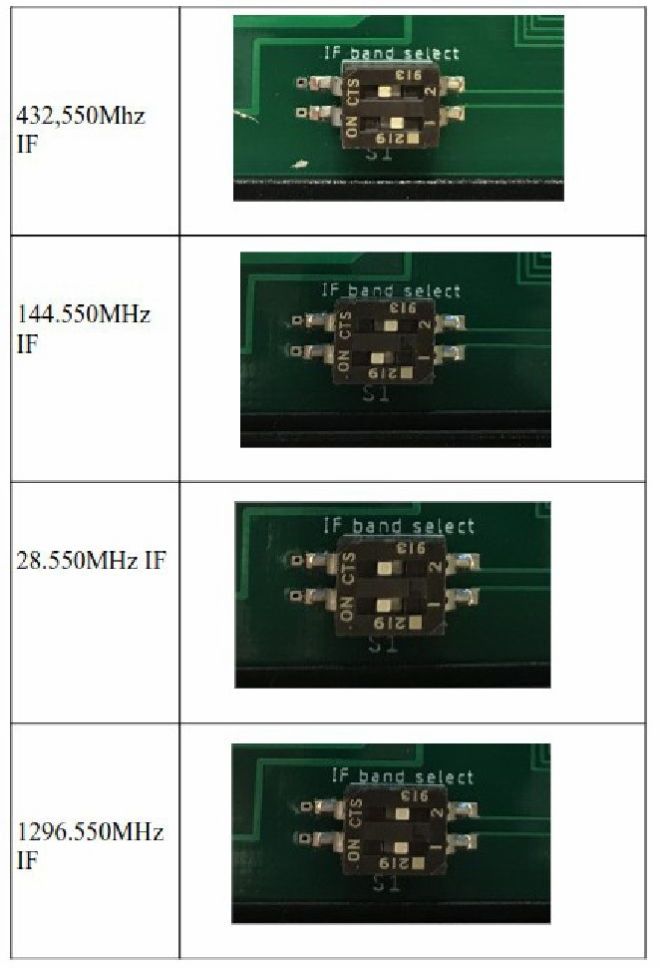

GPSDO
by BG7TBL
