25 MHz out to LNB
--------->

Tbias out to LNB
---------->
<----------
IF out LNB 739.5 MHz

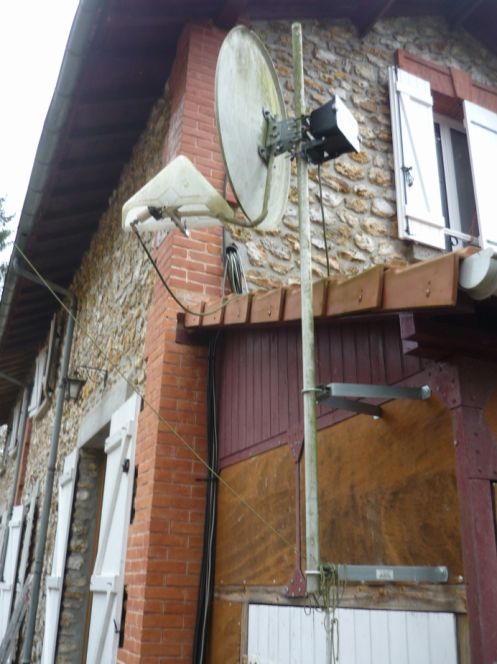

Support partagé avec un projecteur

RF out
2400 MHz
200mW / 23dBm
to

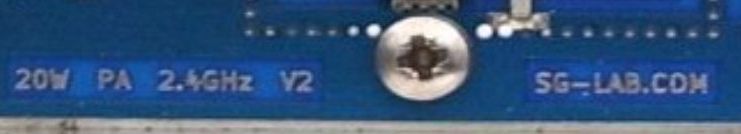

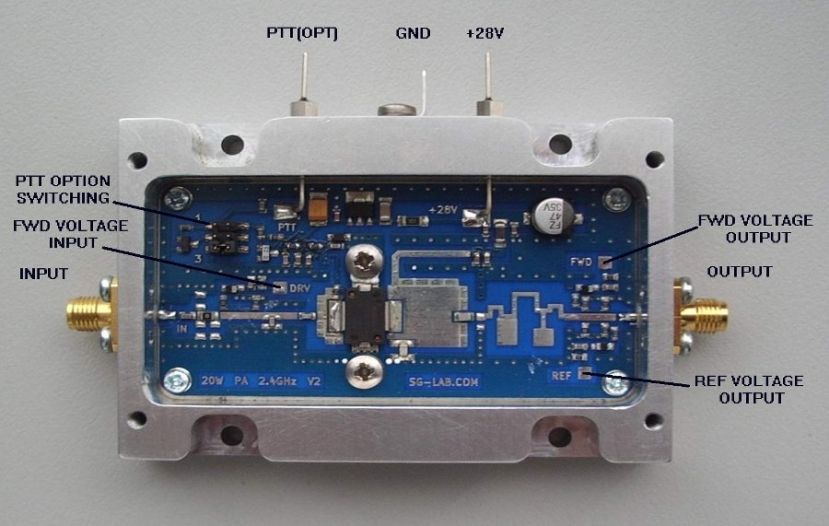

PA SG-LAB
via

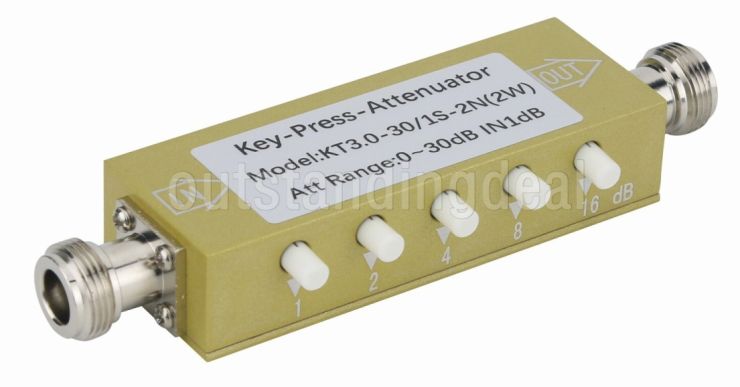

key-press

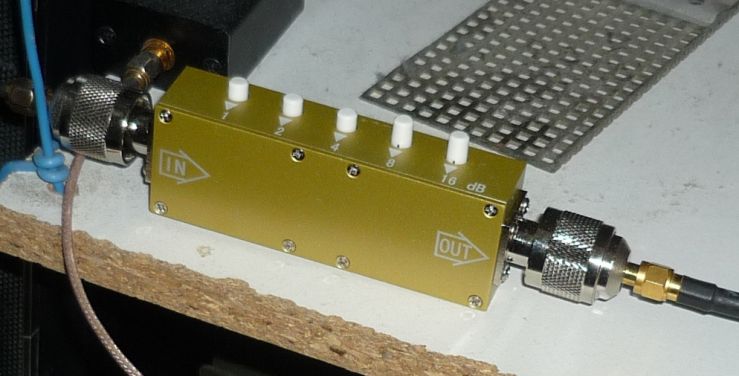

attentuator

10 w
to antenna

Tx Up converter 1296 MHz > 2400 MHz (WIFI)
23 cm > 13 cm

LO track

User manual MK4 Up converter .pdf

GPS2Time
user manual

Mother board
com port

Expedition
drift
correction

Clignote Rouge /Vert
quand le link est ok;
Devient Vert constant
après WSJT click 4

Must be launch as "Administrator"
before WSJTX

9800 8N1

IF in
1296 MHz
from

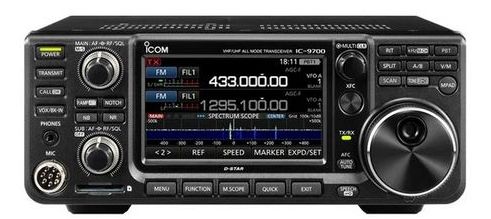

IC-9700

IC1 2 stages Amp IC3

Mixer

IF in atten
1296 MHz
P in 1 to 3w
absolute max 6w
Zin max = 220Ω /4

now : 1+2+4 =7dB

IC-9700 Pa out 1% de 10w max
( PA 9700 HS... )
10dB atten removed

<--- Local PS is only 24v

To PA in

From
atten.
out

1296 MHz > See ln manual, IF switch table

Warning !

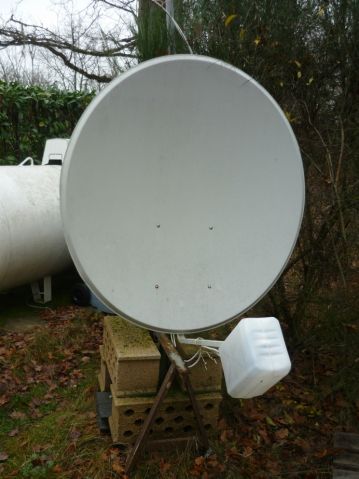

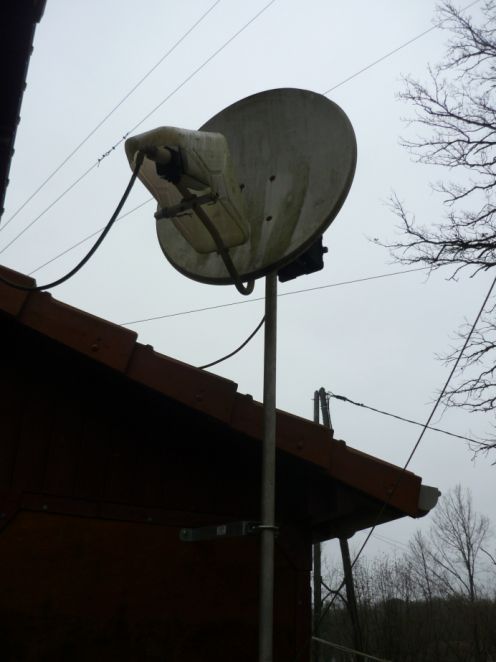

To QO-100 sat stn
   SDR                                  ----- DXpatrol ----------------
AIRSPY-R2       IC-9700      Up conv.      Down conv. --> LNB

Vérif de la stabilité Rx avec GPSDO

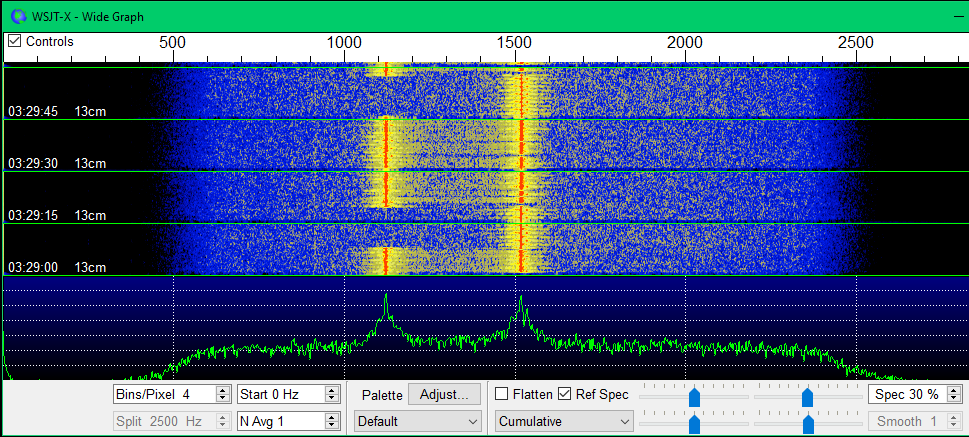

10 489.5 > 144 500 CW beacon QO-100 ( Limite bas de bande )

Après lancement et affichage de la fenêtre il faut :
1- Revalider la port com
2- Clicker sur "Run GPS"
3- Vérifier le clignotement rouge/Vert
4- Click sur WSJTX, le voyant passe au Vert
5- Clicker sur "Update Now"
On peut alors utiliser "Secs Adj.."
pour être en phase "temporelle" avec la cible.
( Attention au sens de la correction )

To QO-100 stn
via distribution amp

HP 5328 PTS 160
Lab tools Freq counter Synthesizer

Warning !

Not all date format
available in windows parameters
are compatible with GPS2Time
03/11/25 & 2025-11-03
Those 2 above are ok

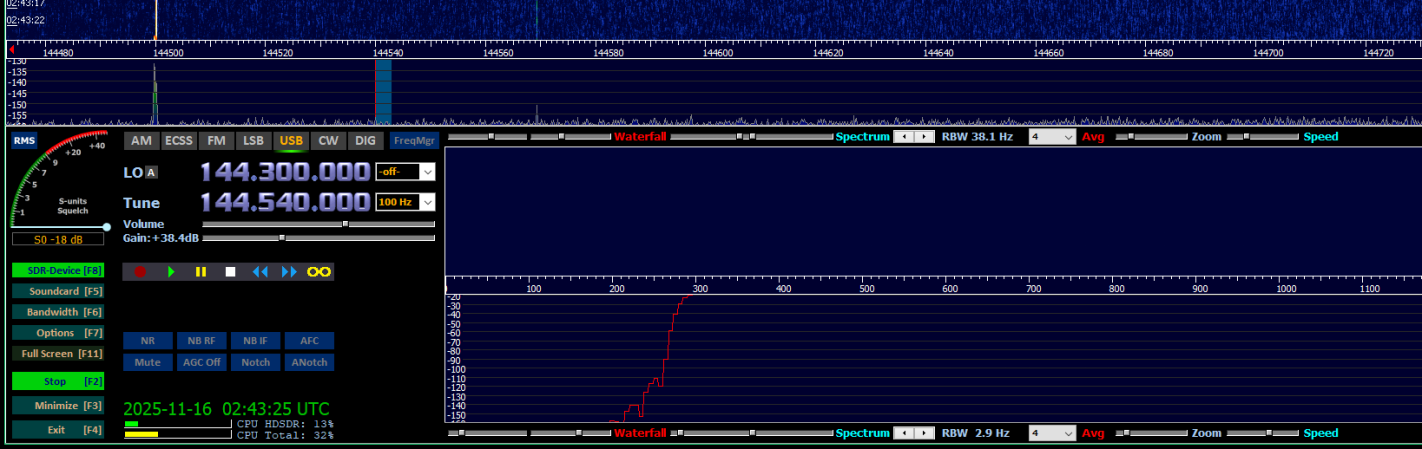

Screen copy for cursors position memory

Bande Tv UHF France
470 et 694 Mhz

606 à 862 MHz sont utilisées pour la diffusion de la télévision
analogique et numérique (DVB-T, DVB-H et DVB-C).

F net 144 840

J'ai donné 2 fois,
alors maintenant
il y a un fusible...

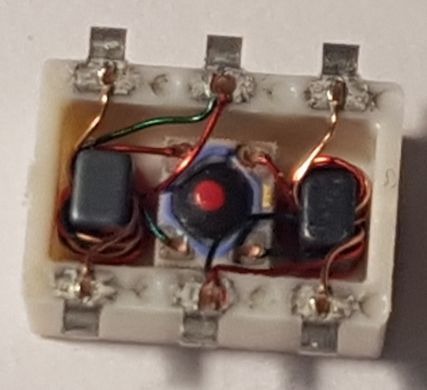

MiniCircuit Mixer
ADE-5
Pour le plaisir des yeux ↓

DC in
12v dit la doc,
mais tagué "9 - 14v"
mais comme 9v
n'est ni normalisé,
ni commercialement attractif,
à 13,8v les régulateur U5 et U6
chauffent à s'en bruler les doigts,
à 20°c et capot ouvert !
Fermé c'est le boîtier
qui est brulant...
Pour le Up converter c'est pire...
Après essais longue durée
9v est adopté,
le boîter est juste normalement chaud.

Fusible sur câble,
rapide 0,5A max,
pour éviter la mort
de la self du T-bias
pour ne pas avoir
déconnecté l'alim
avant d'intervenir sur
le coax allant à la LNB

Band Low Limit
CW beacon FT8

Le type Sll, encore plus rare, a 3 gammes de puissance 0.2,/2 / 20W

Mon cadeau de Noël est arrivé d'Indonésie !
DAIWA CN-801-S 0,9 - 2.5 GHz (WIFI) 2w/20w
Enfin un wattmètre dans ma station QO-100

IF out here :
28 MHz

2.500.000

Draft 15-12-2025 22:00
QO-100 system @ F6AOJ
-------
F6AOJ HF system is here

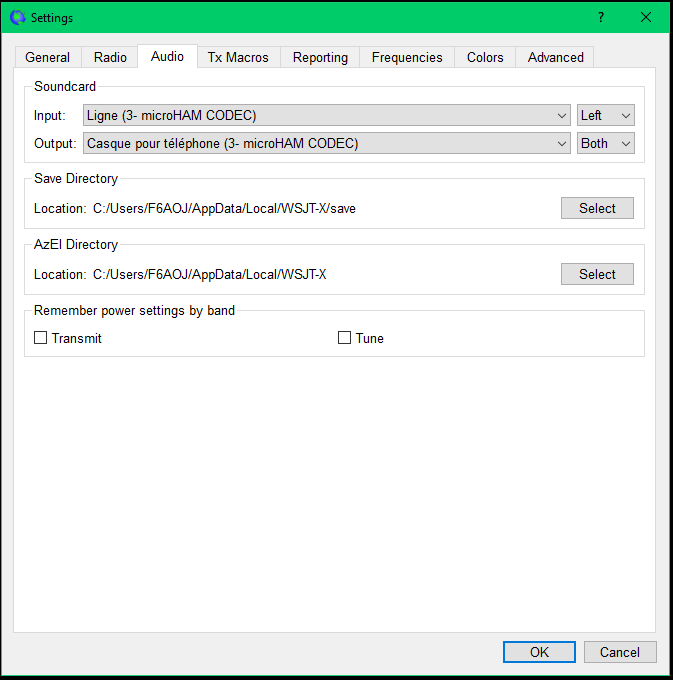

MicroHAM microkeyer II
WSJT-X FT8 via IC-9700
Câble DB-37 IC-8

Down converter Out :
Narrow band QO-100
144 500 - 145 000

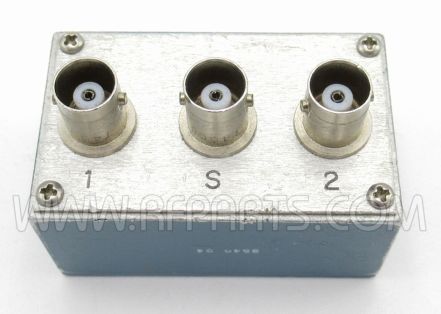

Down converter Out  > Splitter 50 ohm
           Mini-Circuits ZSC-2-1 (BNC) ----->>

   Out 1  > IC-9700 Rx sat > 144 500 MHz
             ( Tx sat > 1296 MHz to Up converter )

Out 2  > Airspy-R2  Rx SDR

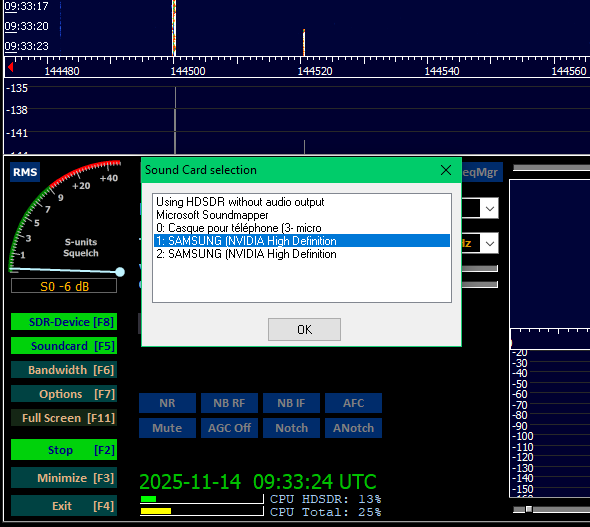

Airspy-R2 SDR  Rx  24-1800 MHz
> HDSDR  "No CAT"

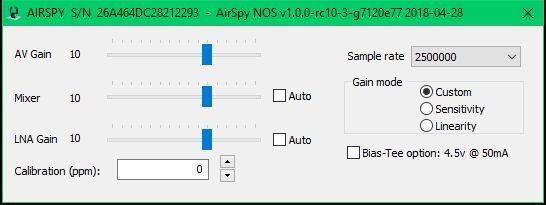

Airspy DLL
ExtIO for the Airspy One Series (R0, R2 and Mini)

QO-100
Le transpondeur bande étroite utilise 10 489.5 MHz à 10 490 MHz.
------

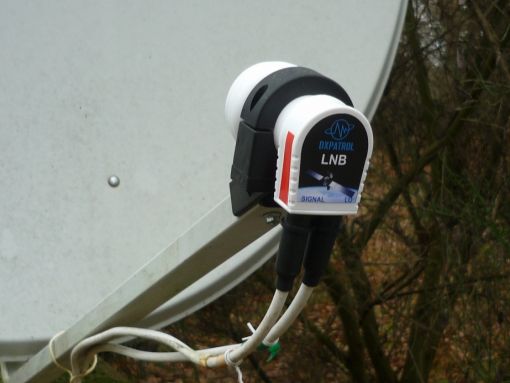

DXpatrol modified LNB
( From LNB'S  model "LNB 21" Univ Twin LNB )

Narrow band IF resulting  is 739,500MHz,
if  LO is 25MHz
------

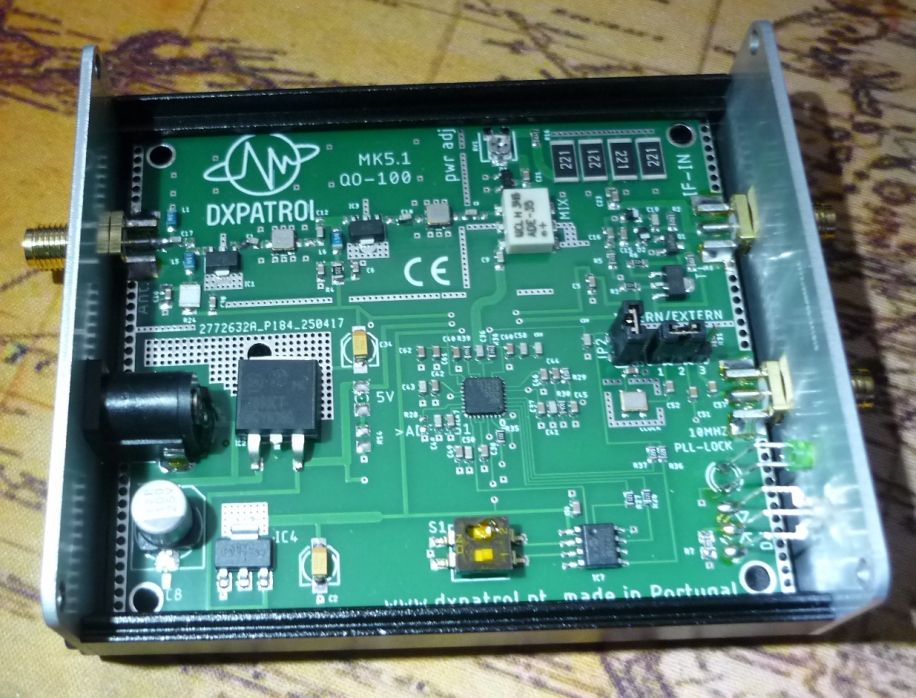

DXpatrol Down Converter

LO up = 25 MHz ( for any IF out )

                       for New Donload converter --------------->>
( for Old one it was 144.500 as mine )

PC  cabinet logistic
-----
Tower Front & Rear fan

Thermalright TL-C12C X5

Ventilateur de boîtier d'ordinateur 120mm noir,  PWM 1550 tr/min,
pour refroidisseur de boîtier ,
et de liquide et refroidissement de processeur.
-------
Plaque d'obturation perforée pour slot PCI en Acier Noir
  Marque : S SIENOC
--------
