Saluts,

Lors des premiers essais d'une K9AY au QRA, j'avais (innocemment) mis un
simple pot ajustable comme résistance de charge des deux boucles. Cela
permettait de l'ajuster à la bonne valeur pour adapter l'antenne.
Il a vite fallu se rendre à l'évidence qu'il n' pas longtemps tenu le choc.
Puis, je l'avais remplacé par une 470 ohms 1W.
Au bout de quelque temps, ça ne fonctionnait plus correctement, elle avait
brûlé.
Depuis qu'il y a 4x1800 ohms en parallèle, il n'y a plus de problème.

Précision : la K9AY se trouve juste sous l'un des brins du dipôle 40-80m en
V inersé...

pour mémoire, boîtier de commande quasi universel, permettant l'utilisation
d'une antenne séparée en RX :

http://ph-martin.pagesperso-orange.fr/f6eti/realisations/rx_separee_hf/rx_separee_hf.PDF

Depuis cette description, il a été modifié pour une K9AY complète (4
directions), et le préampli initial (il n'avait que du gain, mais ne valait
pas un clou en IMD !) a été remplacé par un préampli à très haut IP3.

73 de F6ETI, Philippe
JNØ5RE
f6eti@wanadoo.fr
http://ph-martin.pagesperso-orange.fr/f6eti/index

RX ant. vs TX Pwr

update 19/12/2010

19/12/2010

         de F6AOJ

         En  lisant le message de F6ETI,
         il me revient soudain que j'avais fait les frais d'une affaire similaire
         en 1985 avec mes premières beverages.

         Deux des trois des résistances de charges 1/4w s'étaient volatilisées,
         remplacées par des 1W j'avais réglé ce problème,
         mais aussitôt un autre était apparu...

        Un des tranformateurs bien que d'apparence normal
        se comportait rapidement en attenuateur de forte valeur.

        Au bout de trois les câbles des beverages ( RG58)
        ont été séparés du faisceau remontant à la station
        pour en finir avec la diaphonie et le couplage par les gaines.

        Les beverage depuis 2004 sont alimentées avec du twinax
        ce qui fait que ce problème parmis d'autres  n'existe plus.

19/12/2010

         Foot notes

         Peu de récepteurs survivent
         à plus de quelques dizaines de milliwatts,
         or un facteur 10 est fréquent,
         et 100 n'est pas rare.

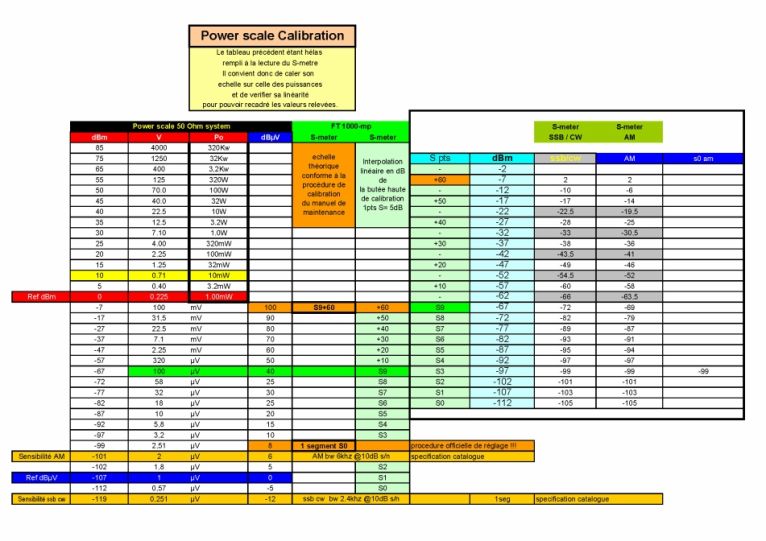

         L'échelle ci-dessous
         est issue des aides visuelles de
         la conférence bandes basses.

        autre lien, Low band Challenge

19/12/2010

RX antenna versus TX Pwr

        En conséquence des pages
        - FT 450 Rx ant Mod.
        - Rx antenna Control Box
        la question du jour est donc de trouver un moyen de savoir
        quelle puissance fournit l'antenne de réception.

        Il ne s'agit pas du signal en provenance du DX,
        mais de celui provenant de son propre TX
        ou de celui d'un autre  TX cohabitant sur le même site,
        on pense au contesteurs et aux expeditions.

        La méthode est classique, bien qu'inhabituelle,
        un wattmètre et une charge fictive.

       On peut recommander quelques moyens de mesure :

     -  Le LP100 de Telepost.inc qui descend jusqu'a 10mw,
        à ce niveau la précision n'est pas bonne,
        mais c'est sans importance,
        le but étant simplement de savoir ou se trouve la virgule.

      - Le WM-2 wattmètre QRP de Oak Hills Research,
        vendu en kit, et qui descend à 1mw en basse précision

      - Pour ceux qui ont un analyseur de spectre,
        un attenuateur de puissance de 20 dB minimum
        est plus que fortement recommandé
        pour la survie de l'étage d'entrée.

     Manip

        Considérer que l'antenne Rx est l'émétteur,
        la connecter à l'entrée du wattmètre,
        mettre la charge fictive à la sortie.

        Préparer un tableau pour relever les mesures,
        sur une grande feuille,
        le nombre de combinaisons étant beaucoup plus élevé
        qu'il n'y parait à priori.

        Mettre la station en émission
        et tester toutes les bandes
        pour chaque antenne de récéption.

        Une K9AY classique compte pour 4,
        et une Beverage souvent pour 2.

        Ne pas oublier de faire tourner les antennes motorisées
        pour chaque bande et noter l'azimut du max.

        Au passage on découvrira des phénomènes de réflexion
        dans des directions inattendues et avec des niveaux inquiètants.

        Puisque la manip est en place,
        profitez en donc pour par exemple
        mesurer le niveau du 15m reçu par le dipôle 40m.
        Si la beam est dans sa direction,
        je vous le certifie, ça fait peur.

        Demandez vous ensuite
        ce qu'en pense votre second transceiver
        avec lequel vous monitorez le 40
        tout en pompant sur 15...

        On m'a rapporté des cas remrquables
        ou le wattmétre QRP de 10w pleine échelle
        est en butée...

      Conclusion

        Si vous n'avez qu'un transceiver
        et pas d'antenne de réception,
        vous pouvez continuer à ignorer cette page.

       Si vos antennes de réception
       sont à l'autre bout de votre propriété de plus de 20 Ha
       vous n'êtes probablement pas concerné,
       mais vérifier quand ne serait pas déshonorant.

        Dans tous les autres cas,
        la méthode australienne,
        bien qu'appliquée par défaut,
        aura bien souvent raison
        de votre innocence...
