LP-100A / AO-Journal p99

La doc complète Revision E est splendide,
avec schémas de principcipe et nomenclature.
Il sagit en fait d'une version unique
que l'appareil soit vendu en kit ou monté/calibré

Elle est téléchargable sur le site
ainsi que les realeases de logiciel.

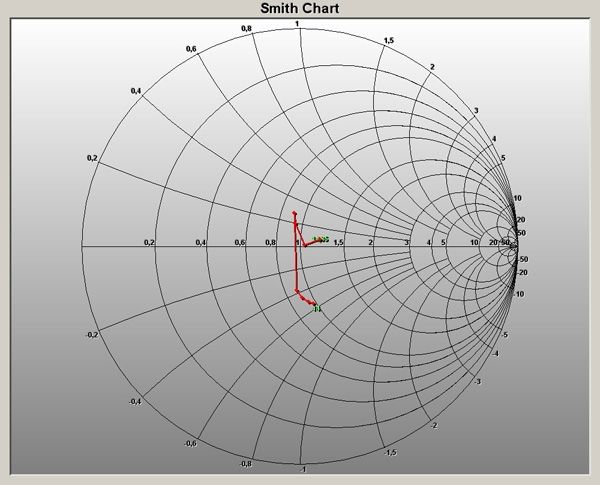

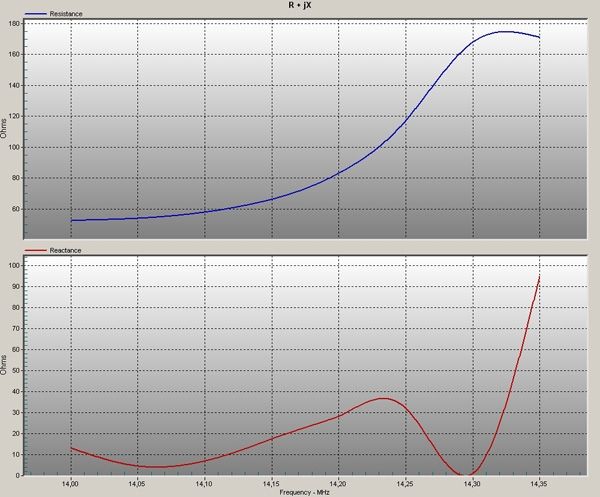

Mesures réalisées par Yann F5NBU
avec un Icom 756PRO III sur une Steppir 3el

On notera que le logiciel maîtrise les temps morts
nécessaires aux mouvements des éléments de la
Steppir en fonction de la fréquence.

last Update : 03/11/2010

AO
Journal

LP-100A
Doc
Polar Plot G4HFQ
QST review 08/2007
French user : F5NBU
Montage du Kit : Laurent F1JKJ
-

LP-100A

wattmètre
&
VNA

05/04/2008

Un wattmètre pas comme les autres

Pas de mesure de nuit au VNA.

Les stations broadcast  ( et amateur locaux > à 59+20dB )
rendent les mesures, de fausses, à délirantes.
les génerateurs des VNA n'exédant que rarement 0 dBm,
         ils sont moins puissants que les stations captées par l'antenne.

Pour faire des mesures, de nuit en particulier,
il faut utiliser  une source de 10w minimum,
100w  pour une bonne précision.
        Un tranceiver est en puissance et en  stabilité une source idéale,
mais il n'est qu'une partie du besoin.

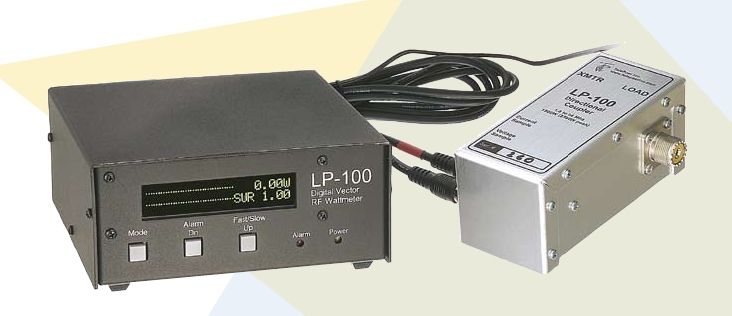

En ajoutant un wattmètre unique en son genre le
LP-100A "Digital Vector Wattmeter" de N8LP,
on obtient un ensemble cohérant.

Il faut évidement un PC pour synchroniser le tout
faire les calculs et afficher les résultats
en mode rectangulaire ( axe horizontale en fréquence )
ou polaire ( abaque de Smith ) le top !

Le logiciel ( gratuit ) LP-plot fourni avec le wattmètre
ne permet pas la commande du tranceiver, sauf
Kenwood et Elecraft K2 qui sont commandables directement.
mais il est compatible avec des logiciels existants
pour d'autres besoins impliquant le controle de transceivers
dont "Hamradio de luxe" ( gratuit )

    Cette configuration encore atypique à 5 avantages:

  1/   elle permet de faire des mesures de précision
        à un coup très raisonnable
        comparativement à un instrument de labo.

  2/   elle permet de faire des mesures de nuit,
        notament dans les heures qui précèdent
        le début du contest,  quand on est
        les deux pieds dans la bouse de yak !

  3/   elle permet en faisant des mesures à la puissance nominale
        de la station de révéler les problèmes relatifs à la puissance
        qui sont masqués lors des mesures à 0 dBm

  4/   elle permet d'investir dans un objet
        qui ne passe pas 99% de son temps sur une étagère
       car c'est aussi un wattmètre normal.

  5/   le capteur du wattmètre étant déportable
        il peut donc pour la mise au point d'antennes être placé
        au point d'alimentation de l'antenne sur le boom.
       ( il y a 2 cables coaxiaux BNC / BNC pour la liaison avec le boitier
       un pour le capteur de courant et un pour le capteur de tension  )
       Dans ce cas les valeurs affichées sont exactement celles de l'antenne,
      et non pas celle de l'antenne modifiées par la ligne de transmission,
      comme lorsque le capteur est dans le shack.
      Il existe des appareils permettant de faire les corrections par calcul
      après mesure de la ligne de transmission comme le HP 8753,
      mais dont le prix, bien que justifé, n'a rien d'amateur.

Je n'ai pas de LP-100A ,
ni action ou commission de la part de N8LP,
ayant un VNA je n'ai pas l'intension d'en acheter un,
mais si j'avais à le faire,
il serai difficile de ne pas le prendre en compte.
