Beverage / AO-Journal p86

08/11/2010

Attention

Les beverages ne fonctionnement pas bien du tout au dessus de l'eau,
et c'est pire au dessus de l'eau salée

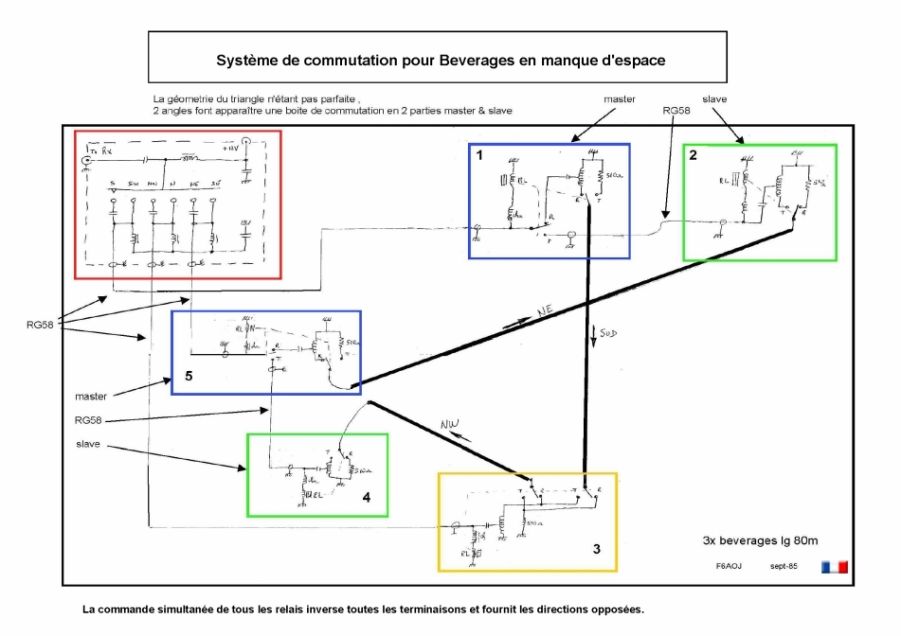

old beverage system 1985

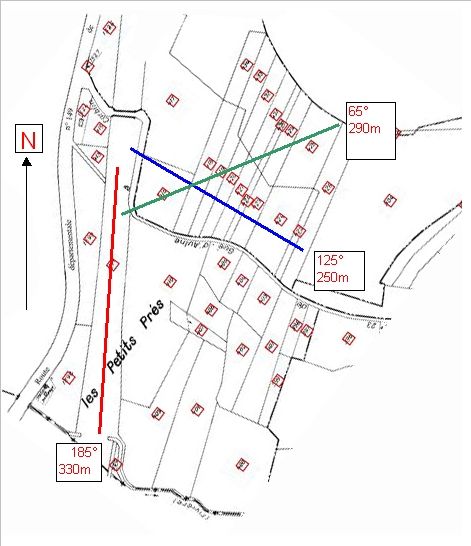

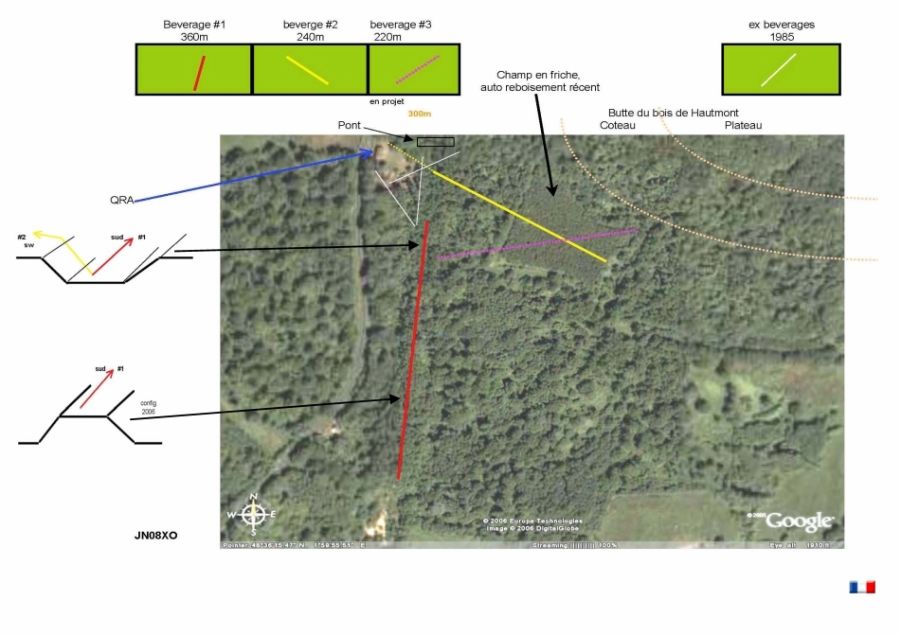

Beverage looking to south

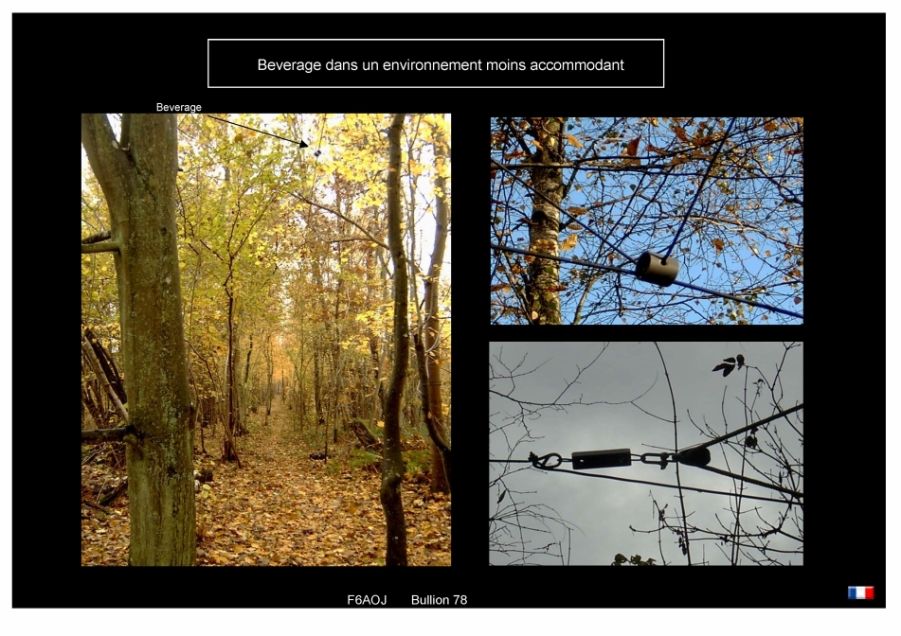

Maintenir en état des Beverages est un challenge permanent.
Une et souvent deux fois par an,
les images ci-dessus se reproduisent inéluctablement.
L'outil de maintenance indispensable, la tronçonneuse.

40 m

Rx coax sw

Input
filter
sw

ouput
filter
sw

1

Balun
100/ 50

160m Filter YU1LM

Drake LP 30Mhz

Brodcast Killer 100 dB

Modified
Ameco PT
tube preamp

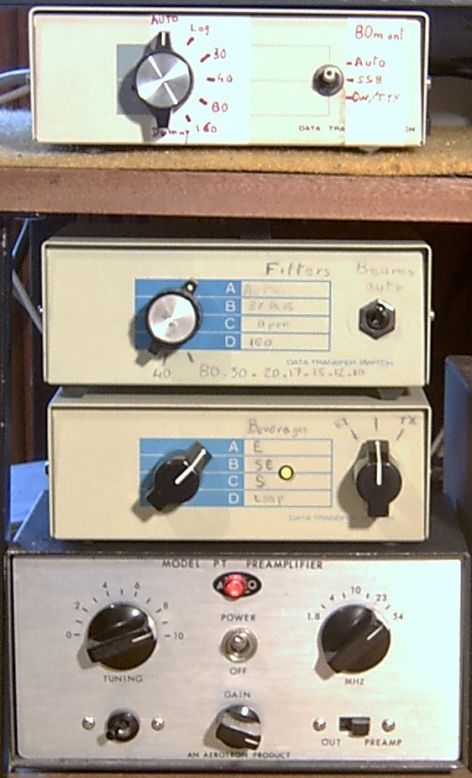

Filter selector

Band Decoder

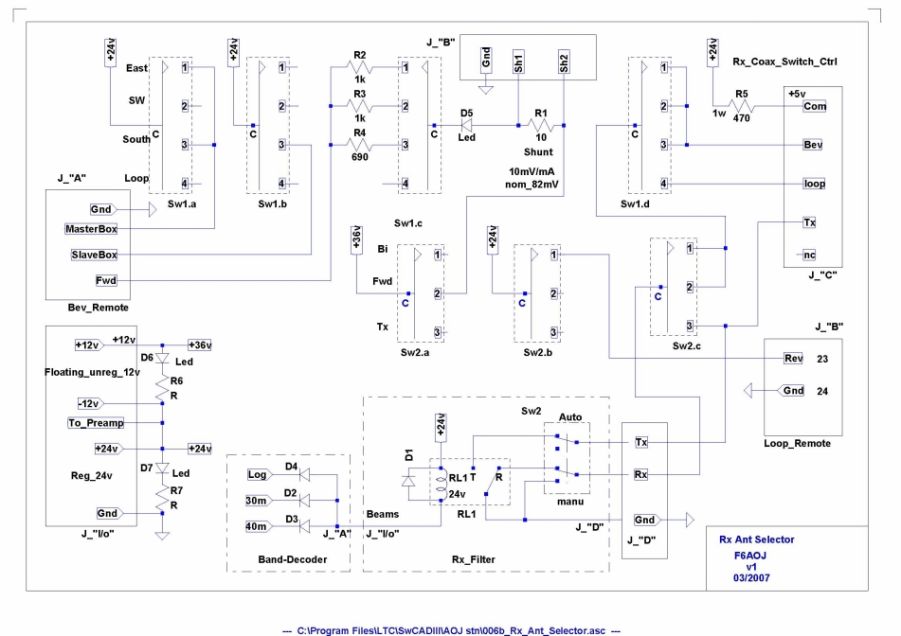

Rx ant selector

5

6

Recyclage d'un coffret PTT en fibre de verre

Slpit box n°2

4

Slpit box n°1

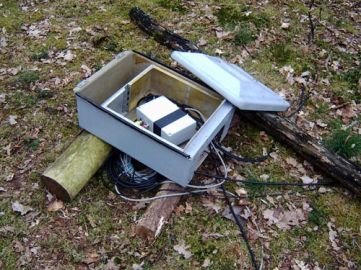

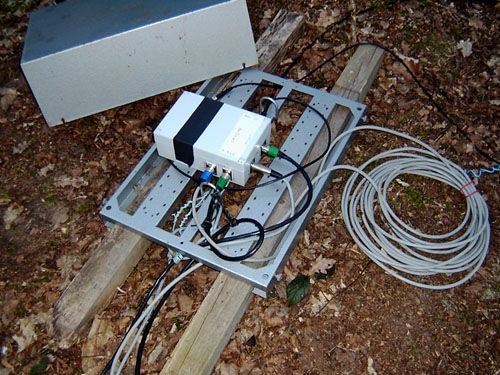

Feed box bev NE

3

Feed box bev Sud

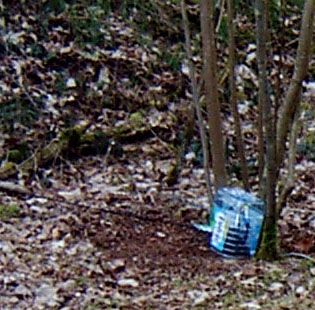

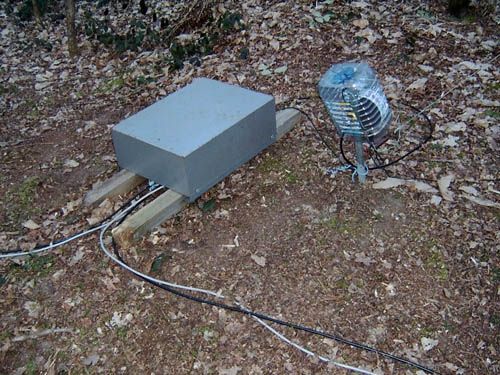

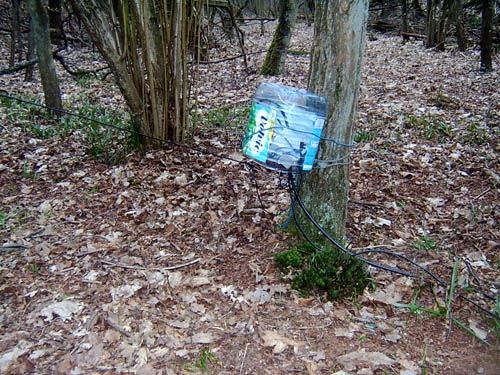

Protection contre la condensation
obtenue par recyclage
de fontaine 8L d'eau de Volvic

Le coffret exterieur
protège de la condensation
l'intérieur de la boite à relais

Slpit box n°1

to split box N° 2

Feed box
bev SE

2

to station

1

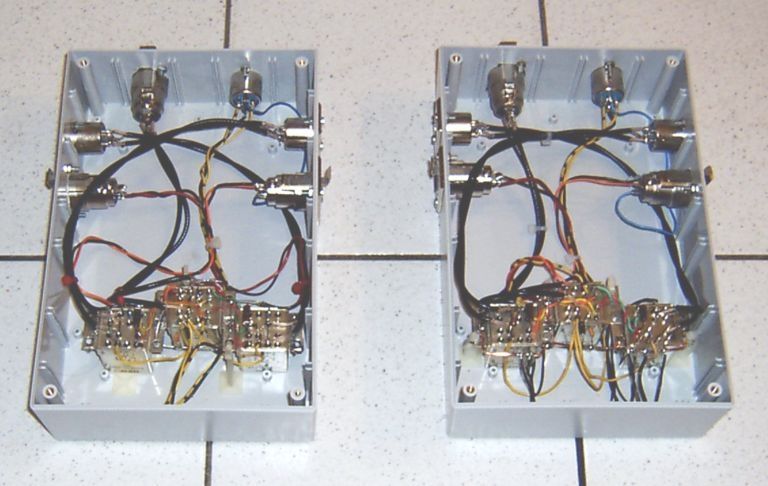

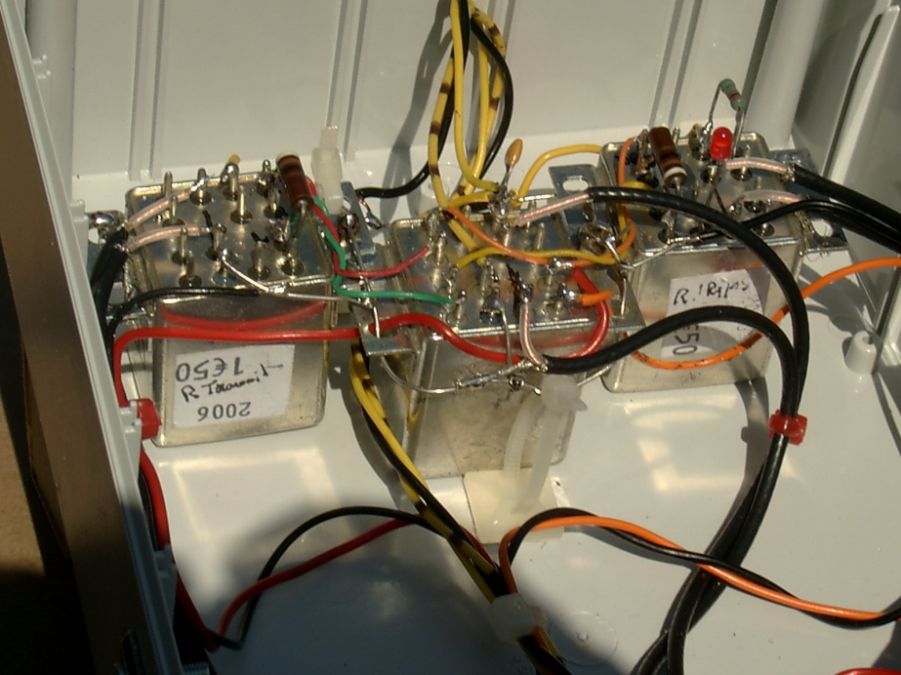

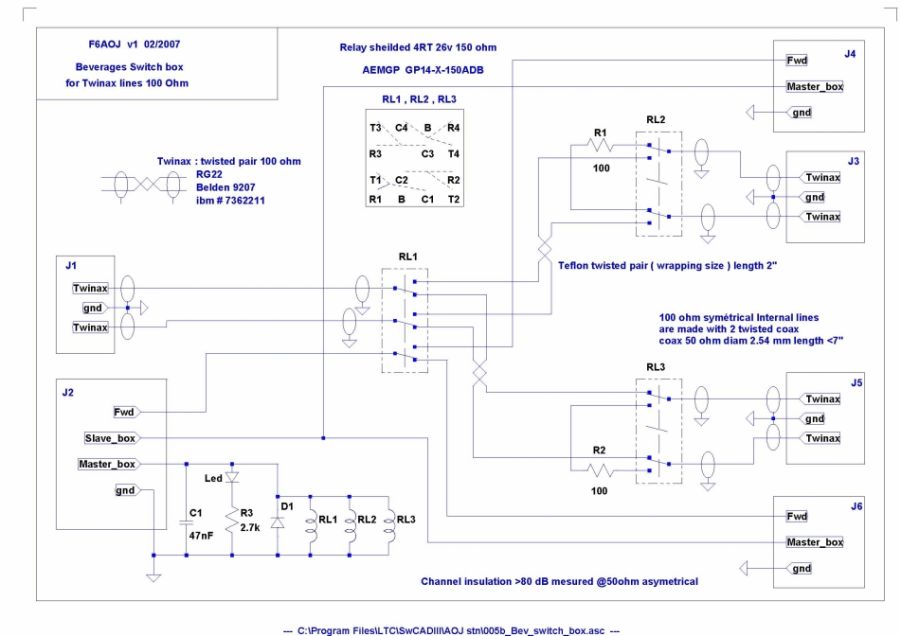

Beverages cascable remoted switch box

last Update 08/11/10

5

6

4

3

24/02

2

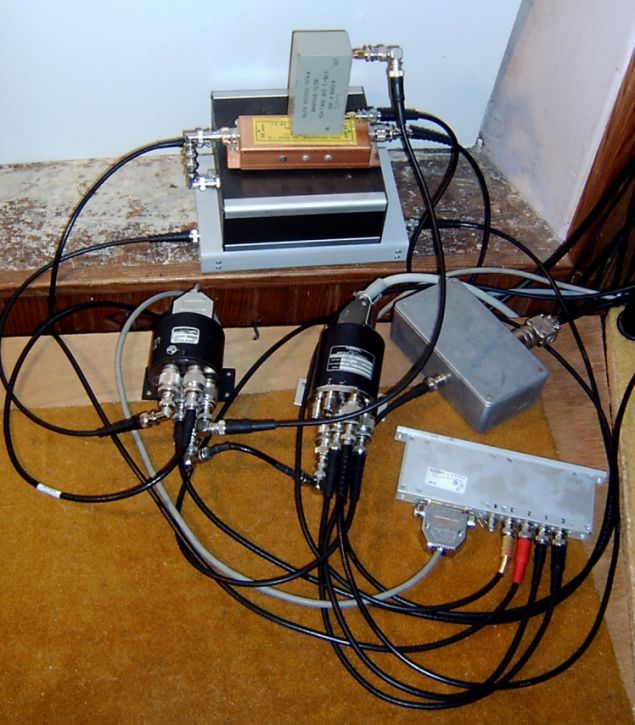

Filter system under test

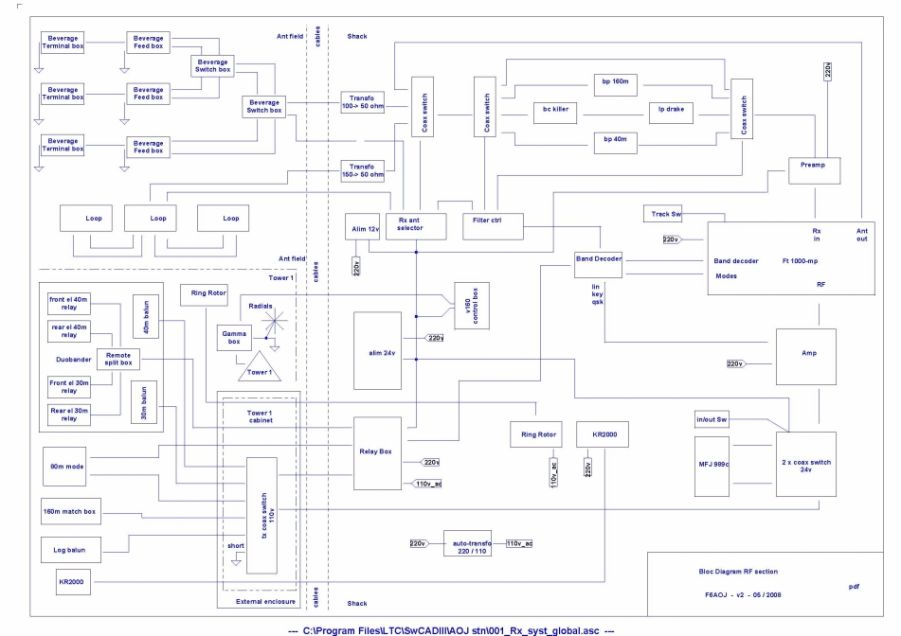

Beverage System
#1 System
#2 Twinax
#3 France Bleu
#4 Twinax & TDR
#5 Testing Bev
#6 Bev Mobile

Beverage System
#1 System
#2 Twinax
#3 France Bleu
#4 Twinax & TDR
#5 Testing Bev
#6 Bev Mobile

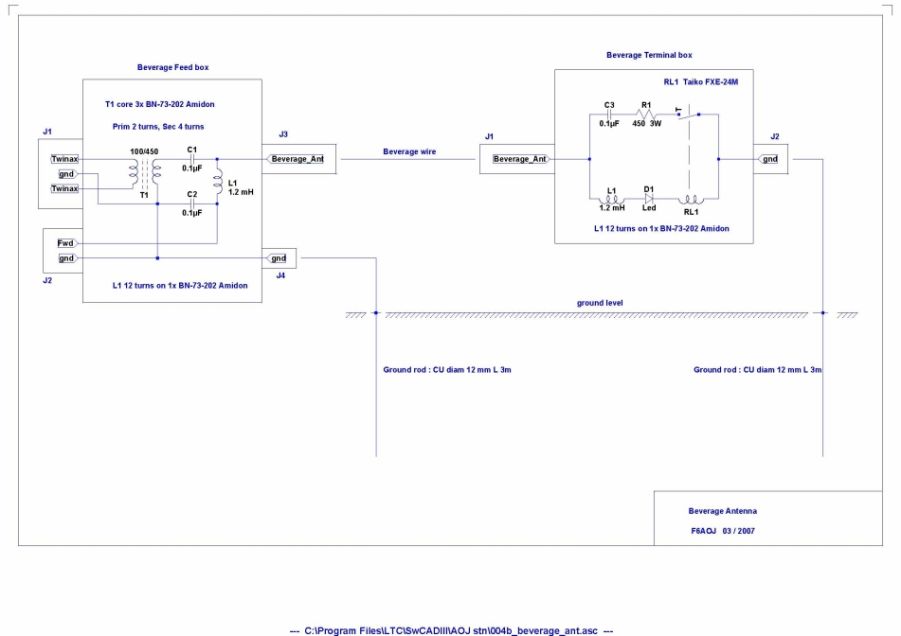

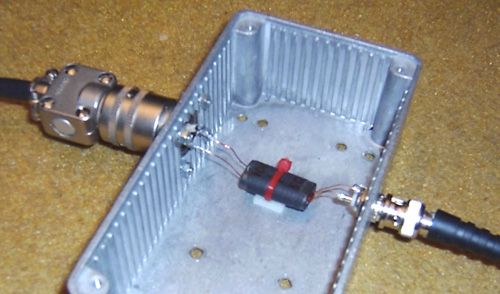

Balun
100 bal. / 50 unbal

L'image du jour  :  14/02/2009

                                           La dure vie des Beverages,
                          après 2h de Quinten à 130 km/h seulement

Solutions paliatives au manque de Twinax
sur le marché de l'occasion en EU.

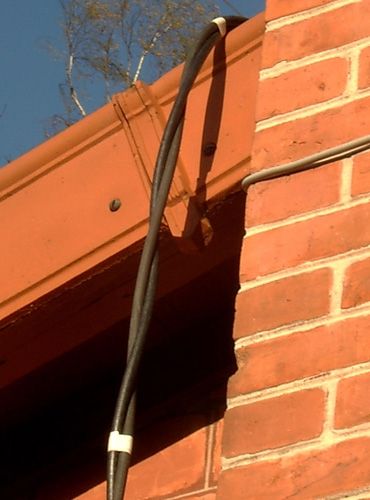

2x RG8 ou RG 58 torsadés en //
les tresses étant reliées aux extrémités.

Pour les très grandes longeurs
nécessaires pour éloigner des autres
les antennes Rx
du 75 ohm TVsat
souvent disponible sur ebay à faible cout
est un compromis
Perte à F<10Mhz /cout valable.
