Testing 80m Dipole / AO-Journal p896

Toroid Calculator Software

http://f6crp.pagesperso-orange.fr/ba/tore.htm

Site F6EVT : Calcul d'inductance sur Tore par W7ZOI

http://www.66pacific.com/calculators/toroid-coil-winding-calculator.aspx

Mystère :
La formule à la base de tous ces modéliseurs est simple et bien connue,
alors on se demande pourquoi d'un outil à l'autre les résultats diffèrent...

F1JRD alias KW7MM m'a signalé que sur le schéma du cadre sous celui-ci,
les valeurs des tores du dipôle n'avaient rien à voir avec celles obtenues par son modéliseur.

Plus de 10 ans après les faits,
je suis bien incapable de me souvenir comment je les ai obtenues...
Elles sortent certainement d'un modéliseur
n'ayant à l'époque pas le moyen de mesure adapté.

Le nombre des spires ayant été déterminé expérimentalement,
et les selfs étant encore en service,

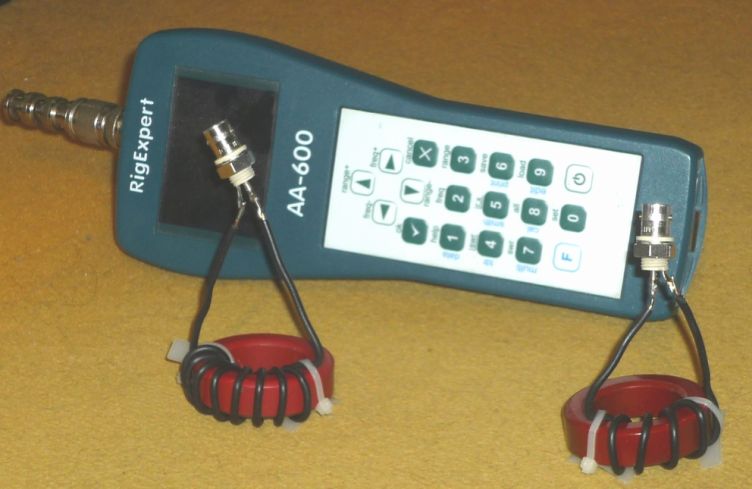

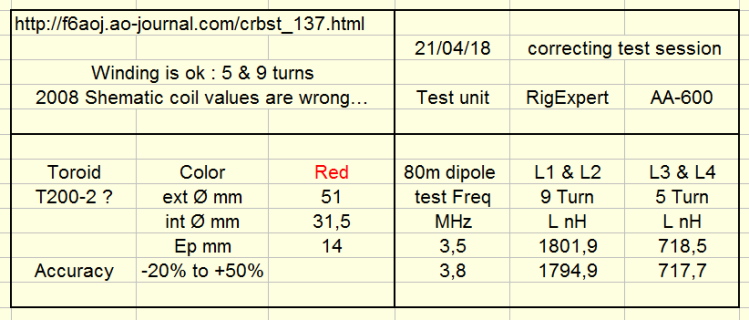

pour lever le doute, rebobiner 2 tores à l'identique,

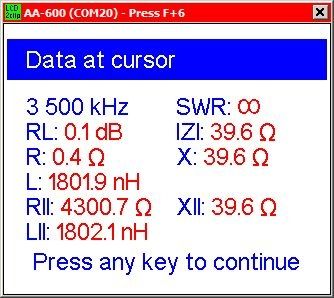

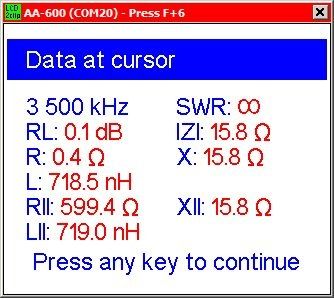

et mesurer les clowns obtenus avec un RigExpert AA-600
peut permettre de clarifier les choses.

L'écart entre les valeurs du schéma et les mesures
est en gros de 1 pour 10,
même en intégrant les tolérances sur les ferrites
il ne fait aucun doute qu'il y a eu erreur,
mais la cause restera dans les oubliettes de l'histoire, dommage.

A suivre, pour afiner, il reste une manip à faire,
mesurer les 4 selfs en service.

À propos des modèliseurs,
quel qu'ils soient, ils n'ont pas pour finalité
de déterminer des valeurs pour des circuits accordés
bande étroite, comme dans le cas présent,
mais seulement d'intégrer l'effet de ferrite au bobinage
en admettant implicitement que la réponse en fréquence est plate.
Pour des selfs de choc cela convient,
pour le cas présent il n'en est rien.

De simples essais comparatifs
entre des modèliseurs disponibles sur le web
à partir du nombre de spires et du type de ferrite
est significatif, mais cependant
l'ordre de grandeur reste plus proche de 2 que de 10.

Au final l'ajustement à l'unité, sur l'antenne,
ou pour cause de symétrie, par paire dans le cas présent,
est incontournable.

Dipôle

Poulie

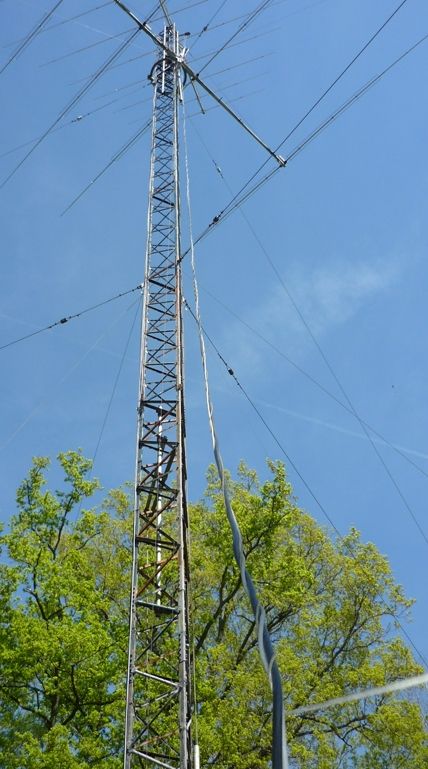

Faire rayonner le pylône sur 80 a aussi été essayé,
mais comme il est haut, 27m, et chargé avec des Yagi,
le rendement était vraiment trop mauvais pour percister.

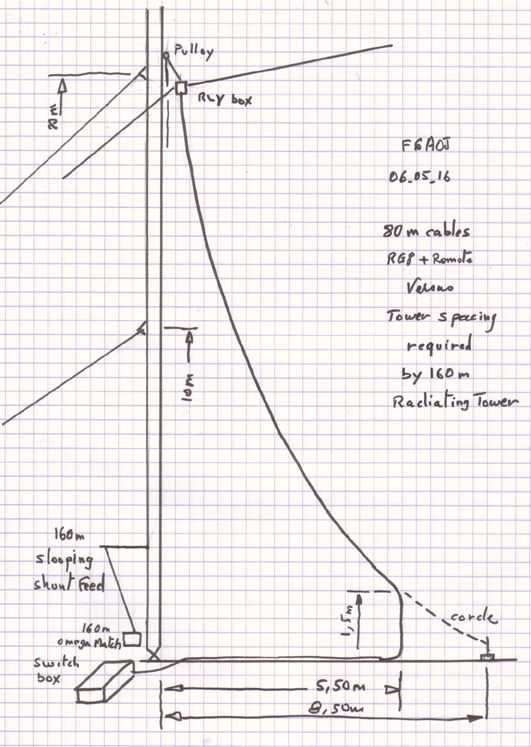

Les câbles du dipôle 80m dans cette configuration géométrique
n'ont aucune influence sur les réglages de l'oméga match 160.

Pour le vérifier, il faut une fois le dipole 80 au sol,
que le creux de SWR 160 soit resté constant et sur la même QRG.

Dans un élément rayonnant vertical,
le courant diminue avec la hauteur,
d'où la logique de cette configuration,
plus il y a de courant, plus il faut écarter les câbles.

À contrario, si les câbles sont plaqués ou proches,
il y a couplage serré entre les câbles du 80 et le pylône rayonnant.
Le dipôle 80 devient alors une "Top Load" 160 supplémentaire massive,
et l'accord sur 160 glissera bien en dessous de 1MHz.
Même après une révison profonde un matchage
le rendement sur 160 sera gravement dégradé.

Cette configuration est un compromis viable
qui permet 10 bandes avec un seul pylône,
en ne coûtant pour assurer la compatibilité 80/160,
qu'une corde et un piquet.

C = CW
R = RTTY PSK
P = Low phone
S = SSB dx High phone

Out of band = Buzzer

3.5 3.6 3.7 3.8

QRX automatic slide show

Dipôle 80m F6AOJ
commutable
au pas de 100 KHz

le nouveau Balun
est composé de
10 tubes ferrite
sur un coax 6mm
double tresse argenté

17µH 10µH

10µH 17µH

1

1

2

2

3

3

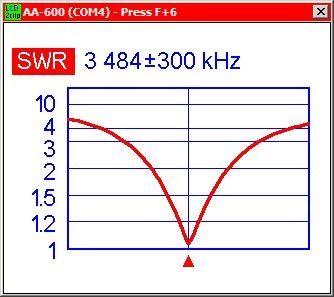

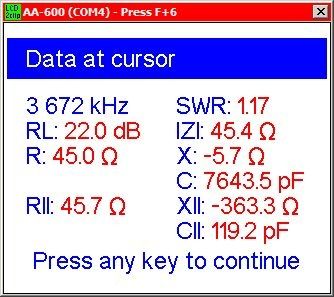

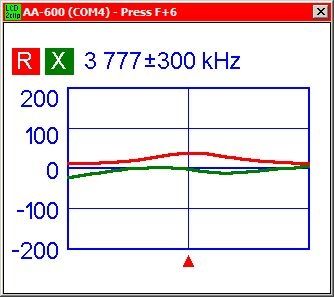

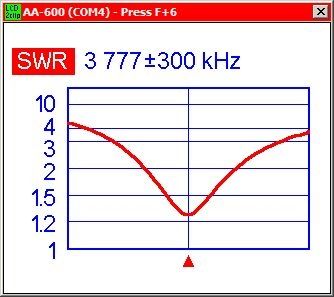

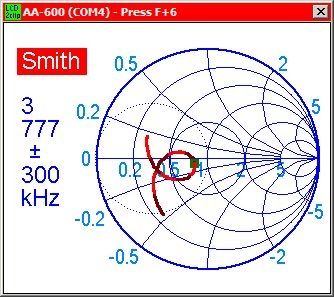

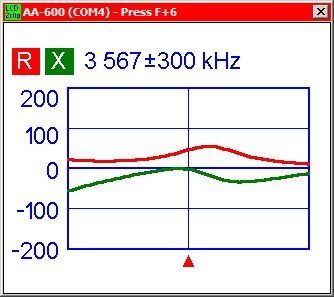

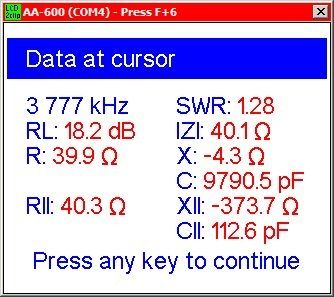

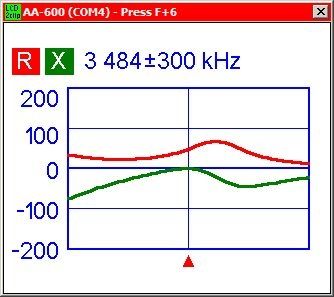

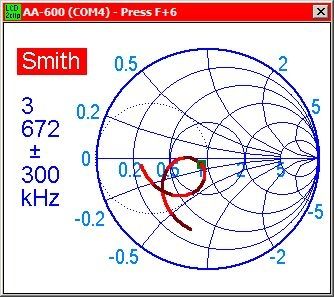

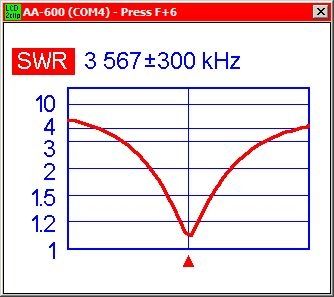

Mesures Dipole 80m

80m Dipole
Remote Control
4 sub bands
vs frequency

80 CW

80 low phone

07-09-2013

Balun à tubes ferrite intégrés

80 Dx phone

80 Rtty

RG-8 antenna switch <> Dipole 80 : 28.50m
( De la technologie il ne faut point abuser )

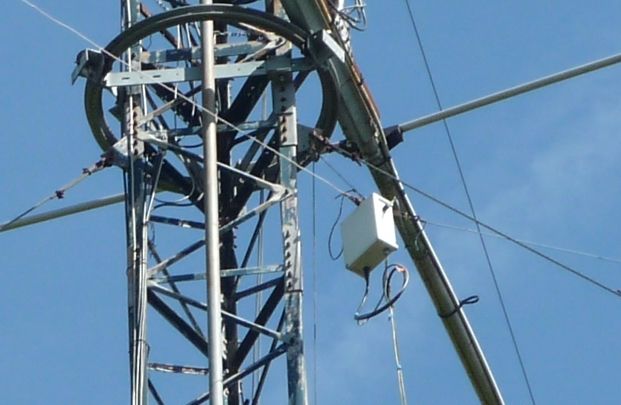

La PL-259 sous la boîte à relais
étant protégée par du ruban
auto-vulcanisant
il fallait détruire la protection
pour faire une mesure au TDR.

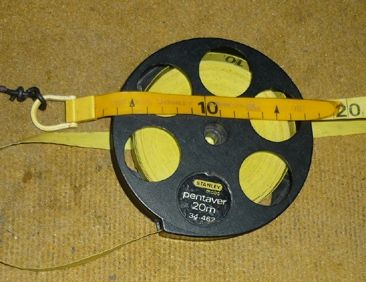

Comme une poulie permet
de descendre le dipôle au sol
100% du câble est alors
accessible au mètre en ruban.

Lg câble coax dipole 80m : 61.64 m (202 ft)

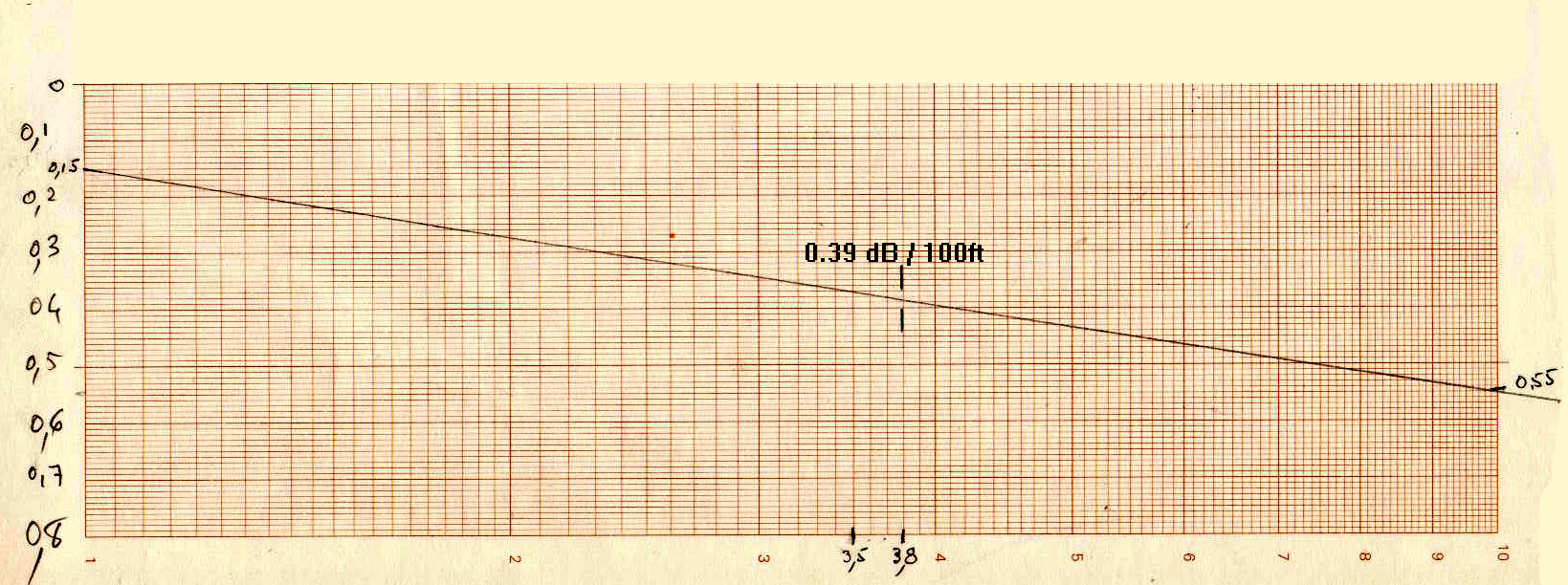

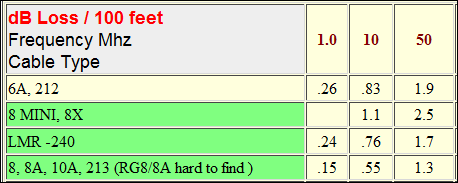

Perte RG-8 = 0.39 dB / 100 ft @ 3.8 MHz
Perte coax dipole 80m = 0.79 dB

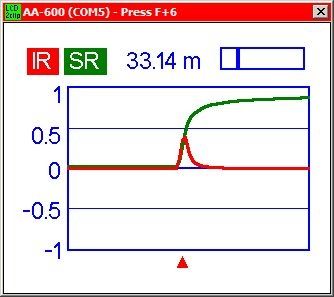

RG-8 Shack <> antenna switch ; 33.14 m

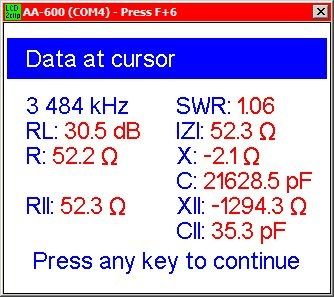

TDR AA-600

RG-8 Shack <> antenna switch
TDR AA-600

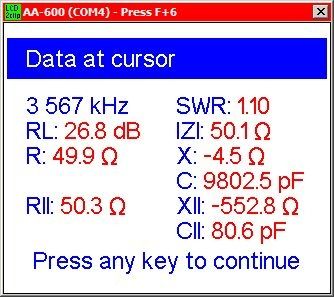

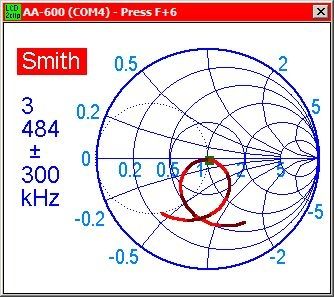

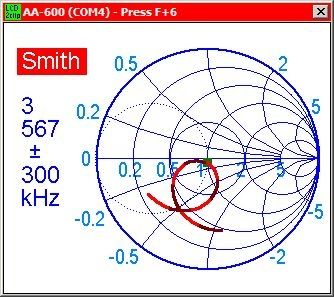

Mesures du 02-05-2016 au bout du câble arrivant dans le shack
après passage pas le commutateur d'antenne au pied du pylone.

27-02-2014

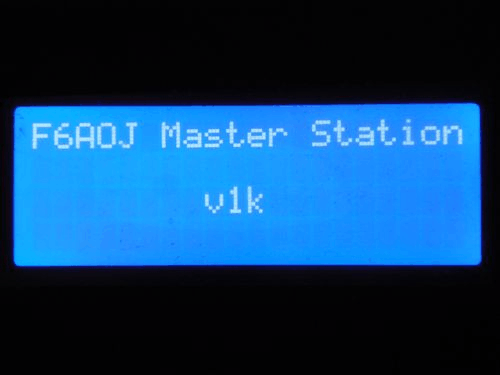

80m dipole monitoring on "Station Master Terminal"
