Twin IF LP-Pan

F6AOJ

Twin IF
LP-Pan

01/12/2012

                       L'objet de cette page est de montrer les modifications à apporter à un LP-pan classique
                       pour le rendre compatible avec un RX ayant deux sorties IF.

                       Les RX  à 2 IF sont légions mais elles sont normalement en série,
                       dans le genre 1ère IF vers 70 MHz puis à la suite 2ème IF vers 8 MHz,
                       mais il existe des cas ou deux IF de fréquences du même ordre
                       concerne deux IF en parallèle affectées à des bandes particulières.

                       La cible est le Kenwwod TS-590 qui à un RX a :
                       - deux IF 70 MHz et 10.7Mhz partout ( general coverage, WARC, 6m & 10m )
                       - à l'exception des bandes contest 160 80 40 20 et 15,
                        où il n'y a qu'une seule IF sur 11.3 MHz.

                       La conséquence de cet état de chose est qu'il faut commuter l'IF,
                       et changer la fréquence de l'horloge interne en fonction de bande en service.

01/12/2012

                       Pour le fréquence le module qui apporte le solution est ici .

                       La commutation est traitée ci-dessous.

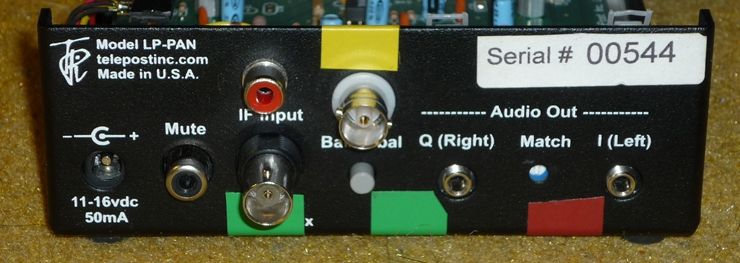

                       Deux connecteurs ont été ajouté sur la face arrière
                       - Une BNC isolée pour la 2ème IF
                       - Une Cinch/RCA  pour la sélection IF

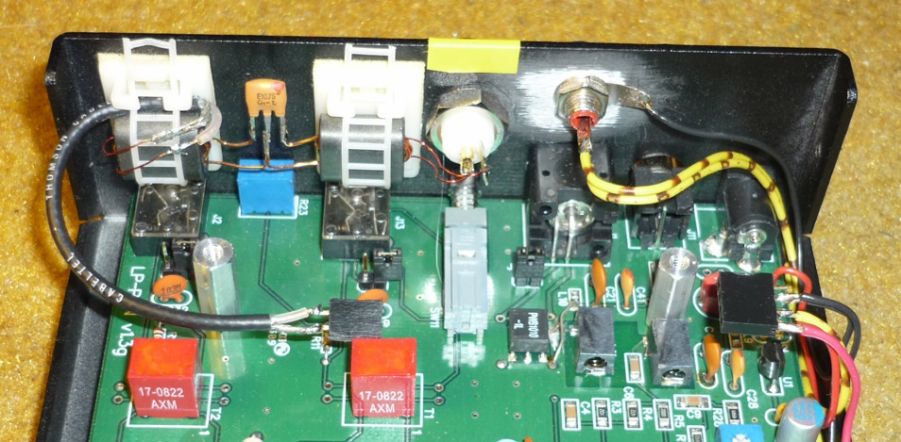

                       Le filtre de la carte LP-pan à été modifié pour être sur 11.3 MHz
                       et un filtre céramique standard 10.7 MHz de 15 KHz de bande passante
                       à été inserré à l'entrée de la 2ème IF entre deux transfo
                       bobinés sur de ferrites BN 73-202 pour respecter les impédances.

                       Ce filtre est un demi luxe car le signal IF est déjà passé pas des filtres dansle RX,
                       mais un SDR avec une porte de grange à l'entrée je trouve cela trop provocateur.

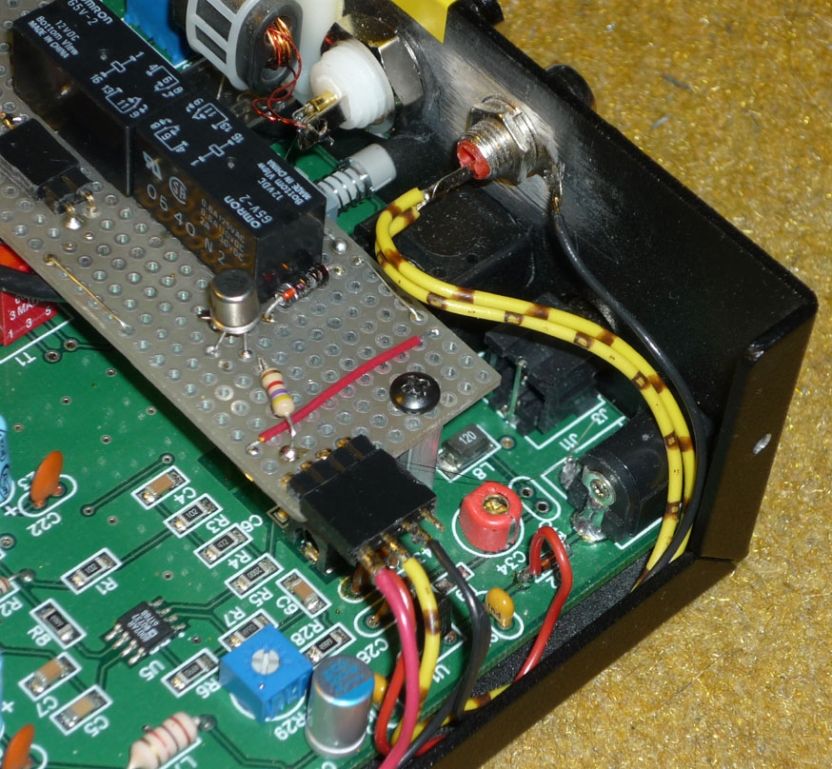

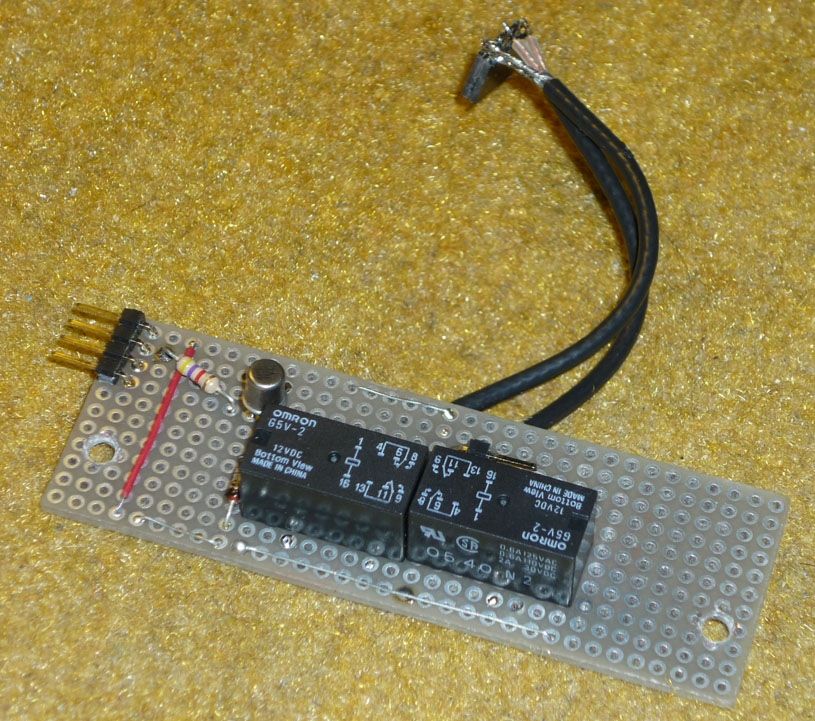

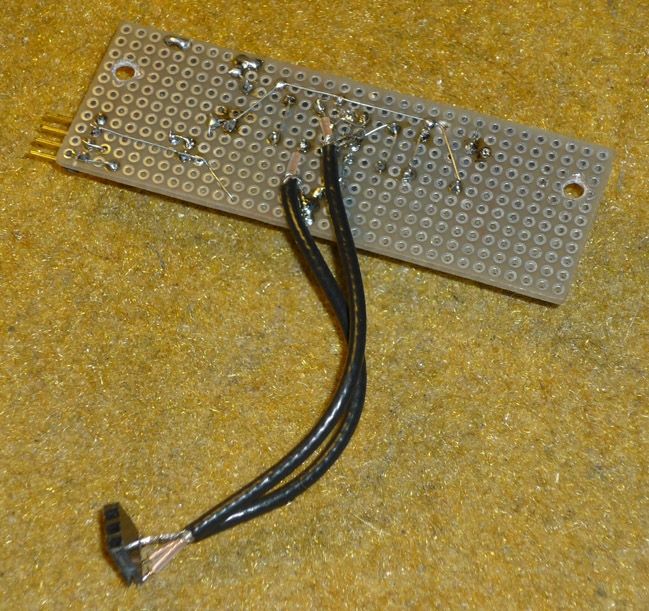

                       La commutation en elle même est basique à relais,
                       cependant un soin à été apporté à l'isolement entre les voies
                       par l'utilisation de  deux relais  2x RT pour compenser
                       les faibles performances en HF de ces relais non coaxiaux.

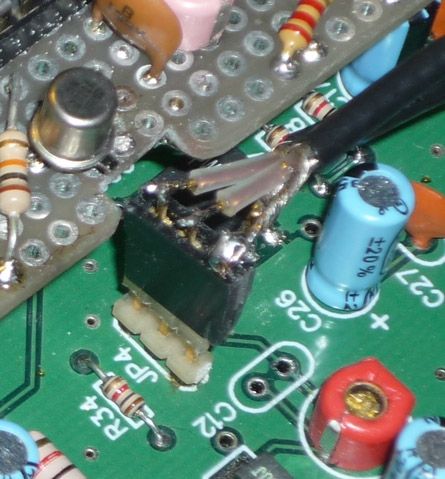

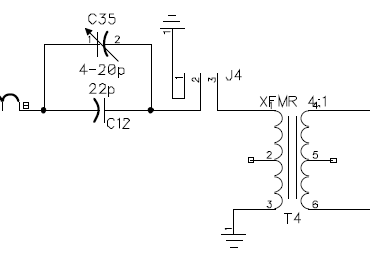

                        Le bornier à cavalier JP4 prévu pour le test du filtre
                        est détourné de sa fonction d'origine
                        il permet la récupération de la 1ère FI
                        et la réinjection de la FI après commutation.

                        Certains esprits chagrins diront que tout cela ne sert à rien,
                        car il n'y a pas de sortie IF sur un TS-590, et alors ?

                        Ce détail sera réglé dans prochaine page. ( et toc ! )

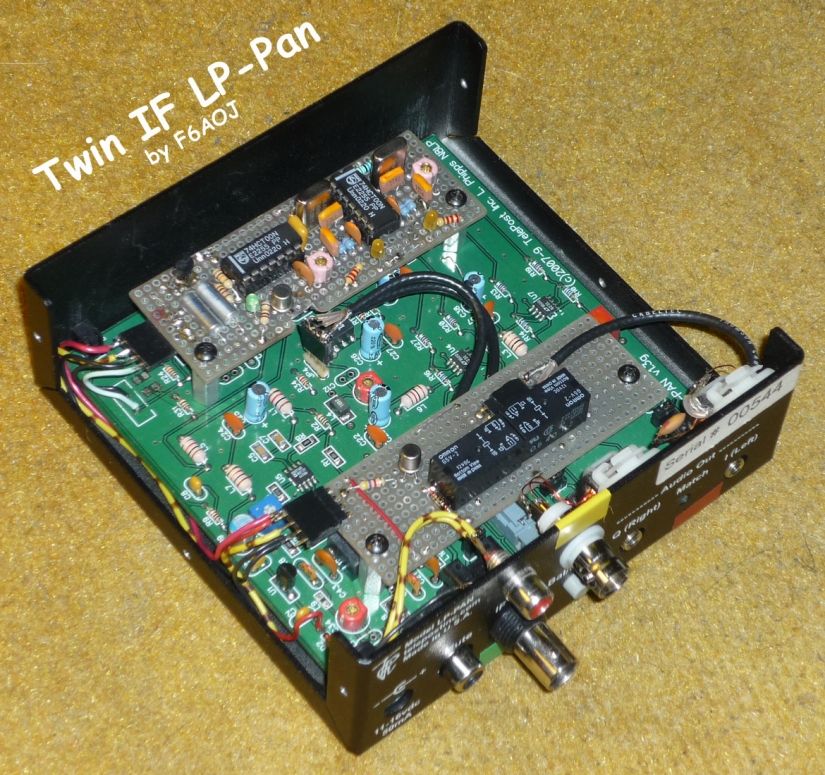

                        Le proto de cette réalisation a tourné pendant plus d'un an,
                        la version définitive est celle-ci.

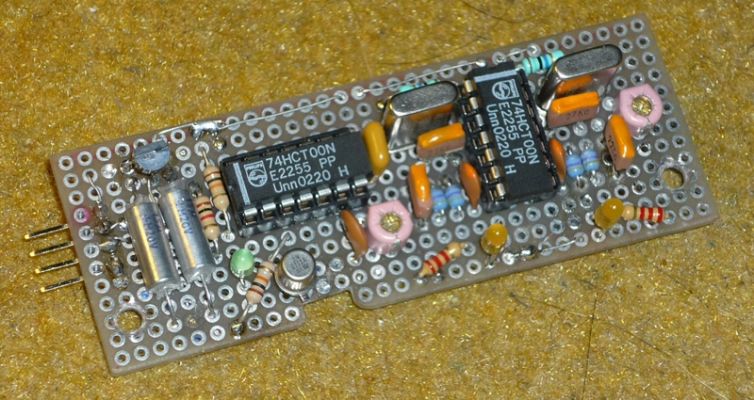

                        Le point le plus délicat est module oscillateur,
                        dont l'alignement demande soin et méthode
                        pour arriver à moins de 5 Hz d'erreur.
                        ( erreur relative , l'absolu n'ayant pour l'application aucune utilité )>Az

   --------
25-01-2014     Malgré des modifications l'alignement des 2 oscillateurs
                        bien que tolérable n'étant pas souple et précis autant que souhaité,.
                        une nouvelle version a été développée suite à la découverte de :
                        - d'un fournisseur vendant des oscillateurs CMOS intégrés customisés
                        - d'une méthode d'ajustement très prècise de la fréquence.
