SDR I-Q clock / AO-Journal p882

45.472 MHz
pour IF 11.3 MHz

42.756 MHz
pour IF 10.7 MHz

Amplifier

Le dernier E est optionel

Oscillator

Ø volt High Z
ou + 7.5v low Z

Point d'injection,
à la place du quartz
sur la base de Q1

C30
supprimé

Standoff
5/8"ev 16mm

Standoff
ev 16mm

SDR I-Q Twin Clock

29/11/2012

                     Le but de ce montage est de remplacer l'oscillateur d'un SDR I-Q,
                     mono-fréquence classique à quartz, par un flexible bi-fréquences,
                     sans utiliser de VCO qui génére du bruit de phase
                     et dont le sytème de commande de la fréquence est bien lourd dans ce cas simple.

                     Cette carte s'intègre dans  le projet Twin IF LP-Pan.

29/11/2012

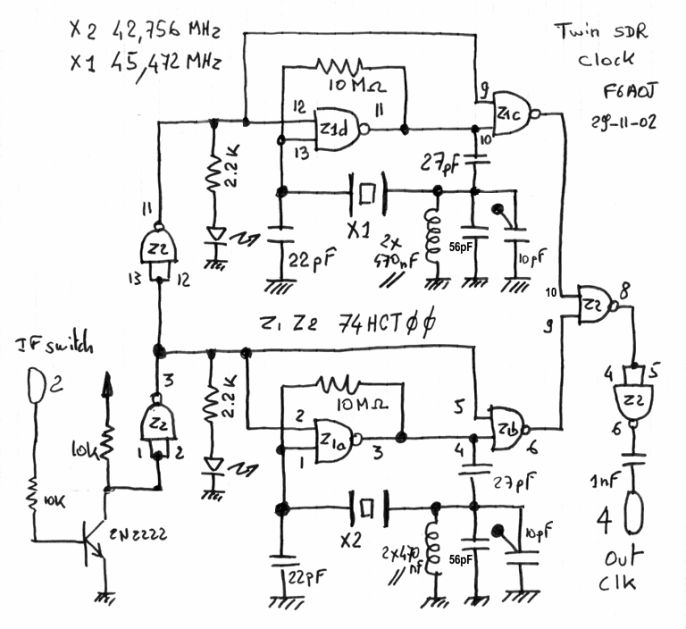

                     Le schéma de base provient de la note d'application Fairchild AN-340
                     figure 6 page 3.

                     Les fréquences à produire étant autour de 43 MHz,
                     il convient d'ajuster le LC // pour résonner dans cette bande.

                     Le soft utilisant le SDR  I-Q  étant réglable au pas de 50 Hz,
                     il est utile de pouvoir ajuster entre 2 pas pour pouvoir aligner l'ensemble du système.
                     Comme le SDR divise par quatre, et compte tenu des dérives,
                     le condensateur ajustable doit pouvoir permettre de descendre de 250 Hz.
                     Il est préférable de minimiser cette valeur pour éviter la dérive de la fréquence.

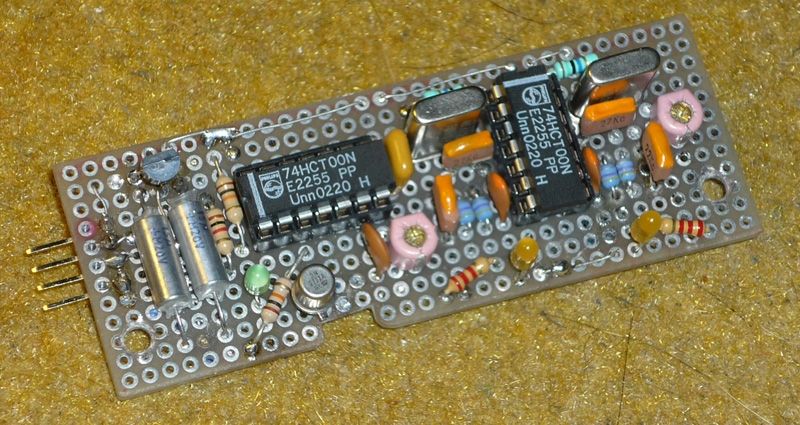

                     La commutation à portes peut sembler riche,
                     mais l'oscillateur étant en MOS et donc à haute impédance,
                     il est recommandé de minimiser la longueur des pistes de la  boucle oscillatrice,
                     on a donc  pas chipoté un boitier 14 pins car le circuit imprimé à trous pour maquettes labo,
                     pas un custom gravé, apporte beaucoup de capacité parasite et les ennuis qui vont avec,
                     car on est prévoyant, on a déjà donné...

                     Les quartz en boitier HC49-U ont été fabriqué en Belgique par  Delcom  environ 20 € pièce.

29/11/2012

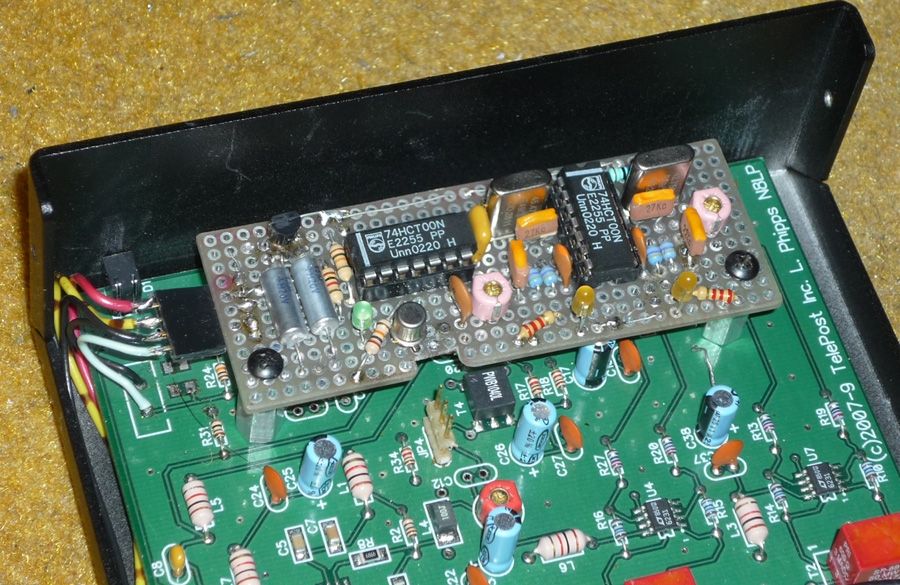

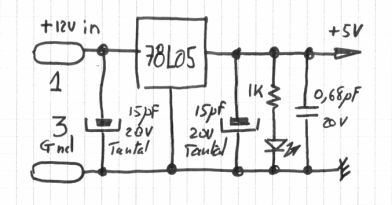

                      La carte est extractible grâce à un connecteur à 4 points,
                      sur ce qui reste un proto bien que de seconde génération,
                      ceci qui peut sembler un luxe,
                      n'est en faite qu'une sorte d'assurance contre les catastrophes,
                      pour la carte elle même et pour celle du dessous,
                      liées aux modifs et surtout à celle de la dernière minute...

29/11/2012
                      Mise au point

                     Le système étant parfaitement symètrique à la valeur des quartz près,
                     il était tellement facile de se tromper de chaîne et donc de dérègler l'autre
                     que des leds ont été ajoutées pour localiser l'ajustable actif.

                     Placer les ajustables à C min, et descendre en direction du premier pas du SDR.
                     On peut vérifier,
                     - au compteur que la fréquence est stable et sur de la bonne valeur
                      ( en cas de bug elle est souvent seulement au tiers... )
                     -  au scope que le carré fait environ 3v
                       ( carré à pentes, mais pas dent de scie...)
                     - à l'analyseur de spectre, qu'à part les harmoniques de rang N,
                      il n'y a rien au moins jusqu'à -100 dB.
                      ( si c'est la jungle à -20 dB, c'est qu'il pompe,
                       ce que l'instabilité du compteur signale à sa manière
                       et la difficulté de synchronisation au scope aussi. )

                      Ce montage est bien plus cool que le bipolaire d'origine,
                      il permet commutation et arrêt avec la plus grande simplicité qui soit,
                      et redémarre sans la moindre hésitation.

29/11/2012

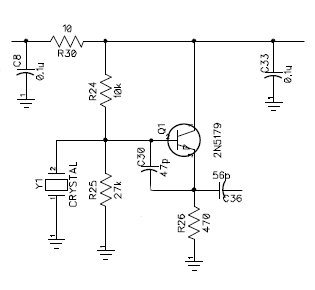

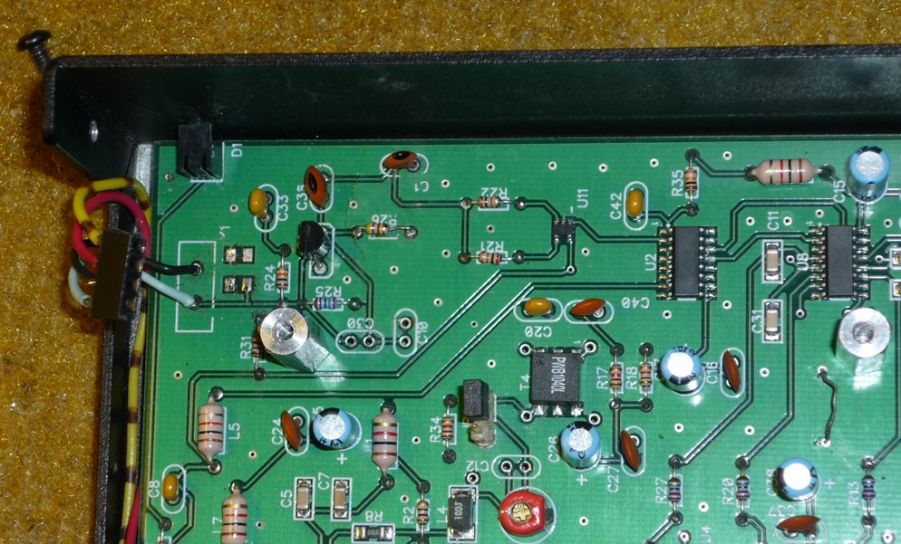

                     La victime des sevices à venir est un classique LP-pan de Telepostinc - N8LP,

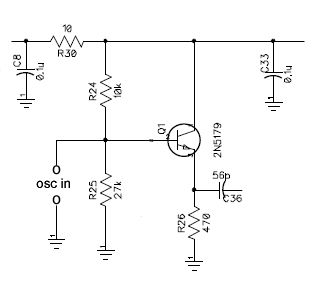

                     dont l'oscillateur à été tramsformé en ampli
                     par suppression de la capa de réaction C30 et du quartz bien entendu.

                     Cette modification n'entraine rien d'irréversible,
                     il est facile de revenir à la configuration initiale.

F6AOJ

SDR I-Q
Twin Clock

last Update 02/12/2012
