C'est pô juste
Gagné, encore les sangliers !

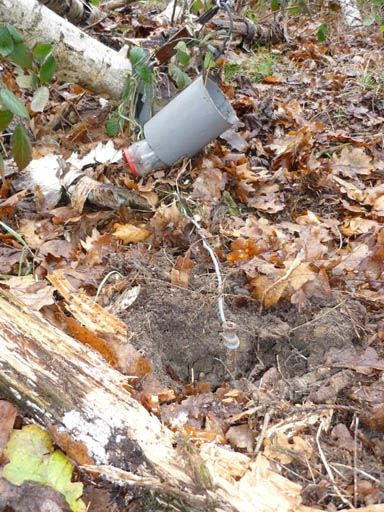

Le fil de mise à la terre de la boîte terminale est arraché,
donc on emporte la boîte pour la réparer au QRA.
Tant qu'au piquet de terre, ils ne l'ont pas eu,
mais ils ont essayé, mais va donc savoir pourquoi ?
Le piquet étant un tube de cuivre étiré de 12mm de diamètre,
et de 3 mètres de long, c'est moi qui est gagné !
Ici la terre, ( pourquoi ne pas dire le sable ? )
est notoirement résistante,
il y a 1500 Ohms en DC, entre les deux extrémités de l'antenne.
Le grand piquet a aussi pour but d'augmenter la surface de contact avec le sol
en profondeur où l'humidité est plus élevée qu'en proche surface.
La boucle de supervision a finalement trois fonctions:
- télécommander la mise en mode bidirectionel de l'antenne
- verifier à distance la continuité physique de l'antenne
- permettre de vérifier la qualité des mises à la terre,
les variations de courant dans la boucle donnant directement
la résistance du circuit de retour par la terre,
incluant les versatiles résistances des contacts entre piquets et terre.
Demain on repose le boîtier.
Restons Zen
et bien quoi ?
on s'est juste invité pour le p'ti déj !
on s'est juste invité pour le p'ti déj !
24 sept 09 vite fait entre 5h et 8h
AO
Journal
Journal
AO
Journal
Journal
#12
1 de chute
2 de chute
3 de chute
un lot de trois
un lot de trois
4 de chute
un autre
lot de trois
un autre
lot de trois
ça s'est signé !
#11
26 septembre 2009

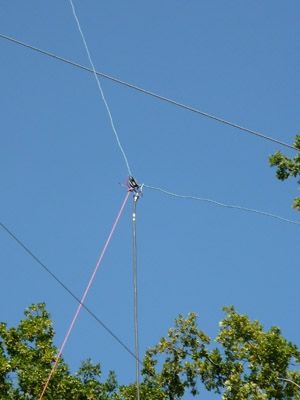

Slooper 30m
La propagation avec l'océan indien
semblant en ce moment très sensible à la polarisation,
et le signal de FT5GA infinitésimal
la 2el LPDA étant en polar H,
- montage d'un slooper
afin de pouvoir disposer d'une antenne en polar V,
- montage d'un commutateur coaxial dans le shack
3h30 montre en main tout compris.
Outil de mise au point
QRX à suivre... ici
25 octobre 2009 ( CQWW weekend )
Beverage Calamity
(again)

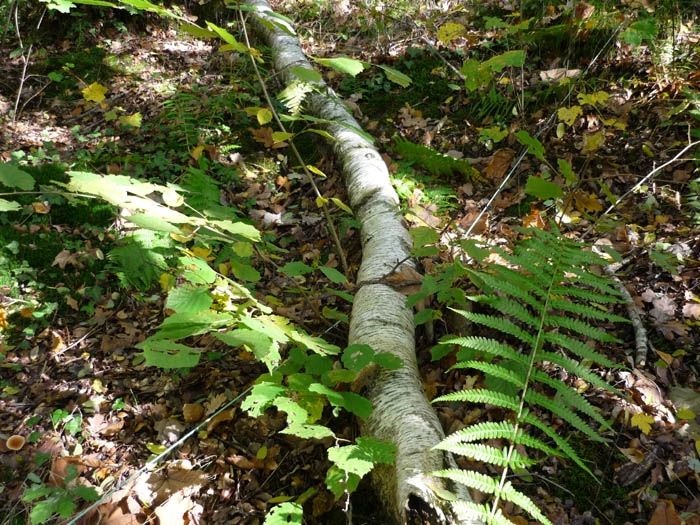

Ce matin la Beverage SE a perdu 40dB.
Motifs : à 10m du transfo, un bouleau diam 120-150mm,
plus une demi douzaine de diam 40- 60mm tout le long, demain tronçonneuse, la routine...
(again)
Ce matin la Beverage SE a perdu 40dB.
Motifs : à 10m du transfo, un bouleau diam 120-150mm,
plus une demi douzaine de diam 40- 60mm tout le long, demain tronçonneuse, la routine...
21 novembre 2009
Yaesu FT-1000mp : Bug Report
Mixwin le logiciel digital multi-modes bien connu,
a la remarquable particularité d'avoir un système de macros
qui est un langage en lui même.
Mixwin offre depuis quelques versions des possibilités graphiques
de commandes à la souris qui sont ergonomiquement d'une grande efficacité.
Pour les mettre en action à convenance, il faut écrire des macros
qui activent des commandes CAT du transceiver.
Depuis plus de 20 ans je n'avais pas eu l'occasion de tripatouiller des octets,
ni d'ouvrir la doc du FT-1000mp à ce chapitre.
Mixwin a une bibliothèque de macros prédigérées pour une collection de transceiver,
mais il manque bien entendu celle qu'il vous faudrait.
Le cas est cependant prévu en proposant des macros paramètrables en hexa,
donc directement compatibles avec les instructions CAT
Histoire de se dérouiller un peu je fais un essai,
simple pour commencer, copier A dans B
page 85 : commande en un octet opcode 85H, cool.
le format FT-1000 impose 5 octets quelle que soit la commande
donc on obtient 00 00 00 00 85
la macro paramètrable est :
<CATCMDHEX:hex_command>
qui devient
<CATCMDHEX:00 00 00 00 85>
un click sur le bouton, et A=B, super !
Deuxième essai, pour se rassurer.
échange A<>B,
op code 05H, avec un paramètre !
pour quoi faire? pour raison d'homogénéité de structure peut être...
vfo A = 00H, vfo B = 02H, dit la doc
<CATCMDHEX:00 00 00 00 05>
<CATCMDHEX:00 00 00 02 05>
Quelle est la bonne solution ?
réponse : aucune... --------------> C'est le bug du jour
Je ne suis pas un spécialiste de la chose,
mais en regardant le tableau des commandes,
on constate qu'un bon nombre ont un opcode
et 00 ou 01 comme paramètre type ON / OFF
donc un essai avec
<CATCMDHEX:00 00 00 01 05>
et c'est gagné !
Moralité :
Je ne sais plus qui a dit cela pour la guerre, ( Clémenceau peut être )
mais ici avec l'informatique c'est pareil, pour que ça marche,
il ne faut pas que ce soit les informaticiens qui s'en occupent.
2 décembre 2009
FT-10000mp réparé !
Après 14 ans de service les paliers de l'axe du VFO A étaient usés,
or démonter la face avant nécessite un homme de l'art expérimenté,
conaissant la séquence montage démontage et ses pièges.
N'étant plus doté d'une bonne vue et n'ayant pas le clés exotiques adoc,
ni la check list, c'est GES SAV à Savigny le temple qui a reçu l'appareil le 18 novembre.
Le DSP étant aussi en faiblaisse, fonctionel mais avec niveau de sortie 20dB trop bas,
ce n'était plus un luxe. ( 3 condensataurs tantal seront remplacés )
Le K3 n'étant pas ausi fantastique que le disent les nationalistes NA
réinvestir un peu dans une valeur sûre est je pense raisonnable.
En ajoutant un TCXO-4 à 43€ ( lire #11 )
et la TVA le total fait 287€
soit environ 15 € de SAV par année de service
Pas de doute ce modèle a une fiabilité remarquable
or démonter la face avant nécessite un homme de l'art expérimenté,
conaissant la séquence montage démontage et ses pièges.
N'étant plus doté d'une bonne vue et n'ayant pas le clés exotiques adoc,
ni la check list, c'est GES SAV à Savigny le temple qui a reçu l'appareil le 18 novembre.
Le DSP étant aussi en faiblaisse, fonctionel mais avec niveau de sortie 20dB trop bas,
ce n'était plus un luxe. ( 3 condensataurs tantal seront remplacés )
Le K3 n'étant pas ausi fantastique que le disent les nationalistes NA
réinvestir un peu dans une valeur sûre est je pense raisonnable.
En ajoutant un TCXO-4 à 43€ ( lire #11 )
et la TVA le total fait 287€
soit environ 15 € de SAV par année de service
Pas de doute ce modèle a une fiabilité remarquable
29 novembre 2009
Ce n'est pas la faute d'Eole !
Un coup de vent hier samedi du CQWW,
et la beverage NE a un problème, le voyant de supervision ne s'allume plus
pourtant le niveau du signal semble normal.
Donc cet apès-midi inspection,
- le fil n'est pas coupé,
- pas d'arbre affalé
- mais les sangliers ont arraché la mise à la terre de la boîte terminale.
Pas bien grave car facile à réparer.
VK9XX raté sur 160 il y a trois jours arrivant assez bien par cette antenne
il fallait s'en occuper de suite.
ici la charge terminale n'atténue l'arrière que de 10 dB,
mais quand on est près de la limite, il ne faut rien lâcher.
Tout est prêt, car l'ayant entendu le déclarer,
VK9XX devrait être de retour lundi sur la "top band".
QRX à suivre...
et la beverage NE a un problème, le voyant de supervision ne s'allume plus
pourtant le niveau du signal semble normal.
Donc cet apès-midi inspection,
- le fil n'est pas coupé,
- pas d'arbre affalé
- mais les sangliers ont arraché la mise à la terre de la boîte terminale.
Pas bien grave car facile à réparer.
VK9XX raté sur 160 il y a trois jours arrivant assez bien par cette antenne
il fallait s'en occuper de suite.
ici la charge terminale n'atténue l'arrière que de 10 dB,
mais quand on est près de la limite, il ne faut rien lâcher.
Tout est prêt, car l'ayant entendu le déclarer,
VK9XX devrait être de retour lundi sur la "top band".
QRX à suivre...
07 décembre 2009
Aligner la fréquence de deux Transceivers
Quand on a deux transceivers, ici un K3 et un FT-1000mp,
et que l'on passe son temps à chercher des signaux entre rien et S1
pour s'y retrouver il faut qu'ils affichent exactement la même fréquence,
disont avec 5 Hz maximum d'écart.
Pour y parvenir il faut commencer par équiper le Yaesu d'un TCXO
le modèle basique TCXO-4 à 50 Euros est suffisant.
Cet upgrade est dû au fait qu'il est impossible de régler l'oscillateur standard
car dès que l'on remet les capots, la fréquence change,
le montage n'étant pas sous un blindage.
Le TCXO n'a pas ce problème, mais il en a un autre...
sa plage de réglage est très faible.
Il faut dont aligner le K3 sur le FT-1000
Cette fonction est prévue dans le menu config
on peut shifter la fréquence au pas de 1 Hz
Pour faire cette manip il faut faire écouter la même porteuse
sous le même pitch ( et la même bande latérale )
en visualisant avec un analyseur de spectre audio via carte son.
La résolution FFT donnera la précision soit usuellement 5 Hz.
Quand les transceivers affichent la même fréquence
et que la fréquence audio est la même,
c'est qu'il y a moins de 10 Hz d'erreur
le FT-1000 n'affichant qu'au pas de 10 Hz avec un synthé au pas de 7 Hz
Pour que cet alignement se maintienne,
il faut avant d'y procéder, avoir laissé les deux appareils
se stabiliser en température. Trente minutes de warmup est un minimum.
Ici 125 Hz de correction ont été appliqués au K3 pour y parvenir,
quand on écoute avec une bande passante de 50 Hz
125 Hz c'est très loin hors du filtre.
cqfd.
et que l'on passe son temps à chercher des signaux entre rien et S1
pour s'y retrouver il faut qu'ils affichent exactement la même fréquence,
disont avec 5 Hz maximum d'écart.
Pour y parvenir il faut commencer par équiper le Yaesu d'un TCXO
le modèle basique TCXO-4 à 50 Euros est suffisant.
Cet upgrade est dû au fait qu'il est impossible de régler l'oscillateur standard
car dès que l'on remet les capots, la fréquence change,
le montage n'étant pas sous un blindage.
Le TCXO n'a pas ce problème, mais il en a un autre...
sa plage de réglage est très faible.
Il faut dont aligner le K3 sur le FT-1000
Cette fonction est prévue dans le menu config
on peut shifter la fréquence au pas de 1 Hz
Pour faire cette manip il faut faire écouter la même porteuse
sous le même pitch ( et la même bande latérale )
en visualisant avec un analyseur de spectre audio via carte son.
La résolution FFT donnera la précision soit usuellement 5 Hz.
Quand les transceivers affichent la même fréquence
et que la fréquence audio est la même,
c'est qu'il y a moins de 10 Hz d'erreur
le FT-1000 n'affichant qu'au pas de 10 Hz avec un synthé au pas de 7 Hz
Pour que cet alignement se maintienne,
il faut avant d'y procéder, avoir laissé les deux appareils
se stabiliser en température. Trente minutes de warmup est un minimum.
Ici 125 Hz de correction ont été appliqués au K3 pour y parvenir,
quand on écoute avec une bande passante de 50 Hz
125 Hz c'est très loin hors du filtre.
cqfd.
07 décembre 2009
suite #9 ci-dessous
suite #9 ci-dessous
Tous contre moi, Eole et les sangliers !
Pour se rendre à la boîte terminale de la beverage Sud
il faut cheminer sous toute sa longueur.
Le fil est du 4 mm carré multibrins isolé
qui est coulissant dans ses supports entre les deux extrèmités.

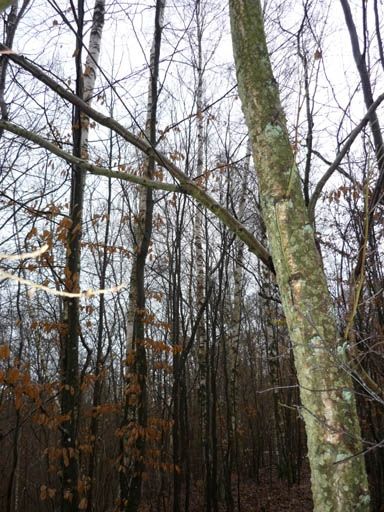

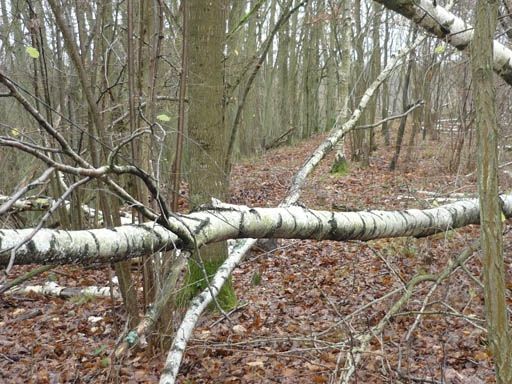

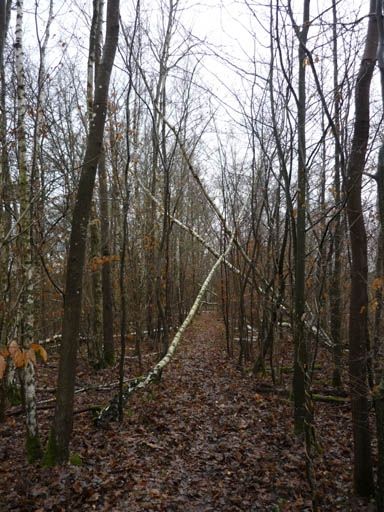

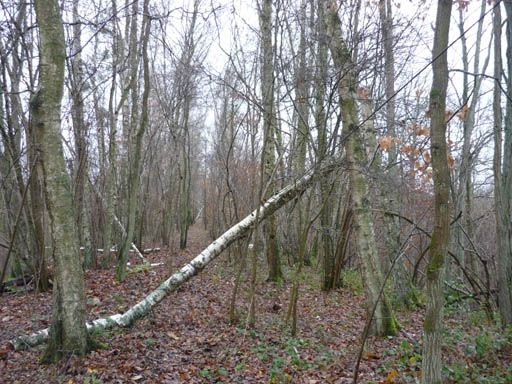

Ce n'est pas la première fois que des chutes d'arbres plaquent le fil au sol
en plusieurs points simultanément sans qu'il y ait rupture
Après la séance de tronçonnage il ne reste plus qu'à retendre,
et éliminer l'excédent de longeur dû à l'étirement du fil.
Cette méthode augmente sérieusement la disponibilité de l'antenne.
Il faut aussi noter que même plaquée au sol en plusieurs points
le signal produit ne se dégrade pas de manière flagrante.
Comme disait W2PV dans son livre sur les Yagis
la beverage est aussi "Une antenne qui veut vraiment marcher"
il faut cheminer sous toute sa longueur.
Le fil est du 4 mm carré multibrins isolé
qui est coulissant dans ses supports entre les deux extrèmités.
Ce n'est pas la première fois que des chutes d'arbres plaquent le fil au sol
en plusieurs points simultanément sans qu'il y ait rupture
Après la séance de tronçonnage il ne reste plus qu'à retendre,
et éliminer l'excédent de longeur dû à l'étirement du fil.
Cette méthode augmente sérieusement la disponibilité de l'antenne.
Il faut aussi noter que même plaquée au sol en plusieurs points
le signal produit ne se dégrade pas de manière flagrante.
Comme disait W2PV dans son livre sur les Yagis
la beverage est aussi "Une antenne qui veut vraiment marcher"
05 décembre 2009

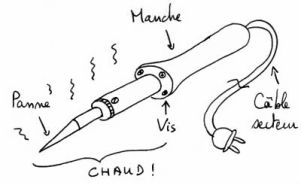

En pleine manip évidemment, plus de fer à souder,
voyant secteur off !
C'est un Weller datant de 1981,
qui à part des pannes qui sont des consommables,
et le cordon à qui on mène la vie dure
ne s'est quasiment jamais plaint de rien.
Pour le reste
l'élément chauffant a été remplacé 2 fois
et le régulateur thermique 1 fois
Pour des composants qui vivent au dessus de 150°c
il n'y a pas à se plaindre,
jusqu'au jour où ...
Tests :
- fusible secteur, ok.
- câble secteur, ok.
- primaire transfo, continuité ok.
- interrupteur secteur, 2T :
- un circuit ne sonne pas
l'ohmmètre sur les cosses faston d'arrivée des fils
- mais sonne directement sur les cosses du switch
Après un ponçage des cosses c'est reparti,
une fois tout les 28 ans ça peut aller, non ?
MTBF Mean Time Between Failures
durée moyenne entre pannes
Panne : 1an
Composants thermiques 10 ans
Composants electromécaniques 25 ans
Pas mal la fiabilité finalement !
Mamie avait raison, il faut faire les cuivres,
mais aujourd'hui, une fois par quart de siècle,
c'est assez.
voyant secteur off !
C'est un Weller datant de 1981,
qui à part des pannes qui sont des consommables,
et le cordon à qui on mène la vie dure
ne s'est quasiment jamais plaint de rien.
Pour le reste
l'élément chauffant a été remplacé 2 fois
et le régulateur thermique 1 fois
Pour des composants qui vivent au dessus de 150°c
il n'y a pas à se plaindre,
jusqu'au jour où ...
Tests :
- fusible secteur, ok.
- câble secteur, ok.
- primaire transfo, continuité ok.
- interrupteur secteur, 2T :
- un circuit ne sonne pas
l'ohmmètre sur les cosses faston d'arrivée des fils
- mais sonne directement sur les cosses du switch
Après un ponçage des cosses c'est reparti,
une fois tout les 28 ans ça peut aller, non ?
MTBF Mean Time Between Failures
durée moyenne entre pannes
Panne : 1an
Composants thermiques 10 ans
Composants electromécaniques 25 ans
Pas mal la fiabilité finalement !
Mamie avait raison, il faut faire les cuivres,
mais aujourd'hui, une fois par quart de siècle,
c'est assez.
04 décembre 2009
Sortie IF sur le RX2 du FT 1000-mp
Il n'y en a pas d'origine comme sur la plupart des transceivers.
Parmi les exceptions:
- Kenwood TS-950
- Elecraft K3
- et le nouveau Yaesu FT 5000 ( 9 MHz )
Il semble donc que le vent a tourné.
La plupart des Rx pro en ont une,
comme le Racal 6790-GM ( largeur 20 kHz )
Pour mettre à niveau le FT-1000mp
DH1TW a trouvé une solution simple à mettre en œuvre
pour sortir la 2nd FI à 455 kHz
La largeur du filtre est de +-20 kHz
QRX à suivre...
Parmi les exceptions:
- Kenwood TS-950
- Elecraft K3
- et le nouveau Yaesu FT 5000 ( 9 MHz )
Il semble donc que le vent a tourné.
La plupart des Rx pro en ont une,
comme le Racal 6790-GM ( largeur 20 kHz )
Pour mettre à niveau le FT-1000mp
DH1TW a trouvé une solution simple à mettre en œuvre
pour sortir la 2nd FI à 455 kHz
La largeur du filtre est de +-20 kHz
QRX à suivre...
24 novembre 2009
Du vent dans la semaine,
Du vent dans la semaine,
Beverage en quarantaine !
Un coup de vent à une semaine du CQWW, c'est dans l'ordre des choses.
Hier le voyant de supervision de la continuité du fil NE s'éteint.
Plus de beverage pour les derniers jours de TX3A.
Donc cet apès-midi inspection et réparation.
Le fil a cassé au premier point d'appui sur une poulie
suite à l'affaissement de quelques petits bouleaux répartis le long du fil.
Echelle en action et remplacement d'une section de 20 mètres,
remise en tension par l'extrèmité plus débardage et élagage.
2 heures de maintenance hors pluie, pas si mal !
De retour au shack le voyant s'est rallumé, fb.
Le vent amorce une remontée,
mais la cause semble plus magnétique que protonique, dommage.
Flutter sur 30m avec TX3A, dans le log en 2 minutes
à 15:58, SS à 16:03z donc rien de magique.
30 40 80 reste le 160 plus que 3 jours...
QRX à suivre...
Hier le voyant de supervision de la continuité du fil NE s'éteint.
Plus de beverage pour les derniers jours de TX3A.
Donc cet apès-midi inspection et réparation.
Le fil a cassé au premier point d'appui sur une poulie
suite à l'affaissement de quelques petits bouleaux répartis le long du fil.
Echelle en action et remplacement d'une section de 20 mètres,
remise en tension par l'extrèmité plus débardage et élagage.
2 heures de maintenance hors pluie, pas si mal !
De retour au shack le voyant s'est rallumé, fb.
Le vent amorce une remontée,
mais la cause semble plus magnétique que protonique, dommage.
Flutter sur 30m avec TX3A, dans le log en 2 minutes
à 15:58, SS à 16:03z donc rien de magique.
30 40 80 reste le 160 plus que 3 jours...
QRX à suivre...
06 décembre 2009
Ça faisait longtemps...
Beverage sud, voyant off = pas de retour par la terre,
vu que l'antenne n'est pas sourde,
je parie pour un sanglier ayant violenté le boîtier terminal.
je trouve qu'ils font fort cette année...
QRX à suivre...
#2
#7
#6
#9
#10
#8
#5
#4
#3
2009 T4
p4
p4
#1
25 sept : 2eme service, et 2 heures de SAV à suivre...
5 | |
1 | |
7 | |
3 | |
2 | |
6 | |
4 | |
8 | |
11 | |
12 | |
13 | |
14 | |
10 | |
9 | |
OR | |
PP1 | |
PP2 | |
UT | |
ND | |
WY | |
◄ | |
Shack News |  |
p7- 2011 today
p6- 2010 T2-T3-T4
p5- 2010 T1
p4- 2009 T4
p3- 2009 T3
p2- 2009 T1-T2
p1- 1994 - 2008
AO-Journal |  |
La Une
Sommaire
Updates
Search
La station |  |
QRX
QRX
Shack News
Home Made
OEM Equipments
Babel Fish
To Translate this page
To Translate this page
5 | |
1 | |
7 | |
3 | |
2 | |
6 | |
4 | |
8 | |
11 | |
12 | |
14 | |
13 | |
10 | |
9 | |
OR | |
PP1 | |
PP2 | |
UT | |
ND | |
WY | |
Shack News |  |
p7- 2011 today
p6- 2010 T2-T3-T4
p5- 2010 T1
p4- 2009 T4
p3- 2009 T3
p2- 2009 T1-T2
p1- 1994 - 2008
◄ | |
AO-Journal |  |
La Une
Sommaire
Updates
Search
La station |  |
QRX
QRX
Shack News
Home Made
OEM Equipments
Option Zéro Pub : utilisez Firefox le navigateur de Mozilla , et installez l'option Adblock Plus téléchargez le fichier Filtres
