Elecraft K3 / AO-Journal p251 #13

30-03-11 : KPA-500 receives FCC acceptance

Upgrades
& Extensions

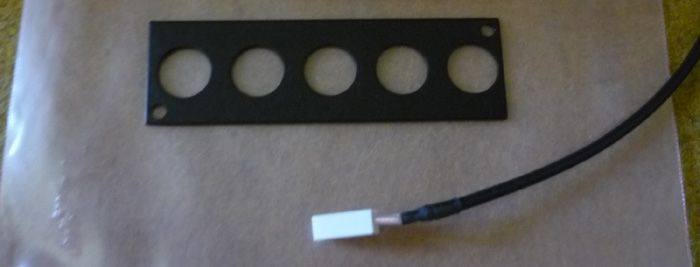

Comme on peut le constater, la mise à la masse du cache
n'est une fois de plus pas au programme...

IF out

to
XV in

from
XV out

NDLR : Icom France et Alpha-Power feraient bien de s'en inspirer...

PA 10 W

Date : jeudi 20 mai 2010 21:18

Hi Jeff

Voila le K3 est de nouveau opérationnel.

J'ai reçu (sous garantie ) la carte LPA ce matin
et j'ai opéré le K3 cette après midi.
15mn pour faire tranquillement le remplacement de la carte,
puis j'ai lancé le test de calibration, all OK now.

Un bon 100W sur chaque bande de nouveau.

La carte LPA à été livré avec 3 x LPA thermal pad
pour améliorer le transfert thermique des transistors.

De toute évidence le service Elecraft est au TOP :

Mail au support le 11/05
Echange de mail dans les deux jours qui ont suivi
pour tester et identifier la panne.

Le colis contenant la carte est parti le 12/05
Reçu ce jour le 20/05/10

Soit entre le premier contact avec le support
et la remise en marche du K3 = 8 jours.

A+

Yann F5NBU

Rear view of the new Elecraft P3 panadapter. There are only five
connectors:

-IF input from K3
-IF output (to feed another device like an SDR)
-Serial tp K3
-Serial to PC.
-Power

700$

Il y a des quantités limitées
à cause de la pénurie mondiale d'écran LCD

Toujour pas de data sheet ni de manuel en ligne

P13

----- Original Message -----
From: FREDDY LAIGU
To: F6AOJ Pilote
Sent: Saturday, October 31, 2009 10:59 AM
Subject: freddy

Le k3, tout le monde en était vraiment content en qualité de réception
( par rapport à leur trx perso et les 990 qu' on avait sur place
et pourtant le 990 est vraiment formidable en rx )
J' avais les filtres ( 2.7 - 1.8 - 400 - 250 ) sur le K3

En rtty c'est une merveille,
on a pu faire la comparasion avec le modem signalink USB au FT-990,
c est le jour et la nuit, tant en rapidité de décodage qu en terme d utilisation.

En cw avec les filtres cela nous a bien aidé sur certaines bandes,
surtout 17 et 40 m il sont très efficaces ces roofing ,
Le filtre NR d'une grand utilité

En phone avec le Heilsound HC4 en plus prise Kenwood
ça évite des prises à la con.
Le top, grace au monitoring on peut vraiment bien ajuster l équaliseur ,
compresseur, gain......selon l'op qui prenait.

Bref , très bon trx, cependant ,
j'ai un des ventilo qui a rendu l'âme pendant les essais à la réunion ,
j'ai mis le dernier en marche forcée à "FAN5", à glo et il a tenu ,
heureusement qu'il y en a deux.

Autre soucis les deux boutons de commandes volumes HS avant de partir pour glo
ainsi que des soucis sur les tensions des PLL,
plusieurs fois cela est arrivé , on devait tout éteindre 1 minute.

05 novembre 2009

L'avis d'un utilisateur
Freddy F5IRO / FT5GA

25 novembre 2009

Nouvelles options pour le K3
K144XV 2m Internal & P3 Panadapter

à quoi et/ou à qui tout cela peut-il bien servir ?

     Si l'on est un VHFiste assidu le transverter intégré est évidement nécessaire,
     et le Panadpter pour monitorer une bande semi-déserte
     sans tourner le VFO en permanence, un vrai plus,
     la fréquence d'appel ne faisant pas tout.

    Si l'on fait des bandes décamétriques et des VHF sérieusement,
    le second récepteur est obligatoire pour disposer des deux simultanément,
    pour la même raison que ci-dessus.

    Si l'on ne fait que du Dx en décamétrique,
    le Panadapter ne sert opérationellement à rien,
    car il n'est interactif avec aucun logiciel ouvert sur le PC
    il prend de la place et consomme de l'energie pour rien.
    La mouche du coche, qui fait doublon sur les logiciels du PC.

    Si on fait du contest en décamétrique, je crains que ce ne soit pas mieux.

    Si on s'en tient à ce que font tous les produits déjà sur le marché,
    on a affaire à un objet de plus pour showroom.

    Des centaines de Kilo-Hertz plein écran ça fait beau et riche,
    mais ce n'est pas cela qui aide à remplir le log de Dx.

    Il y en a pléthore dans le même genre,
    Yaesu DMU par exemple, ou pire intégrés au transceiver !
    Là on vous vend au prix de l'or, un PC spécifique intégré et verrouillé ,
    mais qui malgré son prix, ne fait rien économiser,
    le PC externe restant absolument nécessaire.

    On s'attendait à trouver mieux dans les transceivers type SDR,
   "Software Define Radio",
    qui sont par définition implantés au coeur d'un PC standard,
    mais les logiciels sont si monstrueux et/ou si inconsistants,
    que ces objets hardware parfois assez aboutis
    ne seront que des aléas de l'évolution technologique.
    Une génération futurz finira bien un jour par maîtriser le sujet.

    Le seul bienfait du P3 et de ses semblables est de soigner l'ego,
    en faisant marcher le petit commerce,
    sans gaver le propriétaire de molécules instables.
    Bien que les octets soient aussi instables que les molécules,
    on en conviendra, c'est moins grave.
    Le seul problème c'est que cette prescription se  facture jusqu'à 5000 Euros,
    et que ces médicaments sont pas remboursés par la CPAM.
    Cependant, si on en a les moyens, il n'y a pas de mal à se faire du bien.

    Le P3 n'est pas livrable avant "early 2010",
    à un mois de Noêl, le business plan d'Elecraft est marrant.
    On a du mal à croire aux délais vu qu'à part une jolie maquette de coffret,
    et une copie d'écran sortie de nulle part, rien n'est tangible.

    Le datasheet n'étant pas encore sur le site, on peut encore rêver
    que comme Zorro, la boîte noire sortira le Panadapter de la nuit.
    Après avoir déchiffré la face avant avec soin, on peut encore y croire.
    Comme Aptos se trouve dans la baie de Monterey, chez Zorro, tout semble possible.

    Le nom de l'objet, P3, avec P pour Panadapter,
    n'est pas en soit une trouvaille géniale,
    au second degré, pour ceux qui sont du monde de l'aéronautique,
    le P3 Orion de Lockeed,
    est un avion US de guerre électronique légendaire,
    qui inclut aussi un nom se référant à un produit d'un concurrent, Ten-Tec.

    C'est ballot, c'est au cours de marketing du premier trimestre
    et il restait encore 24 lettres, le K étant déja utilisé.

    Si le Datasheet est à la hauteur des espérances,
    on passera sur les détails,
    et ce sera un très grand coup.

    So wait & see !



                       QRX  à suivre...

26 novembre 2009

Select TAP = QSY <------ Yes !

#11

#10

26 juillet 2010

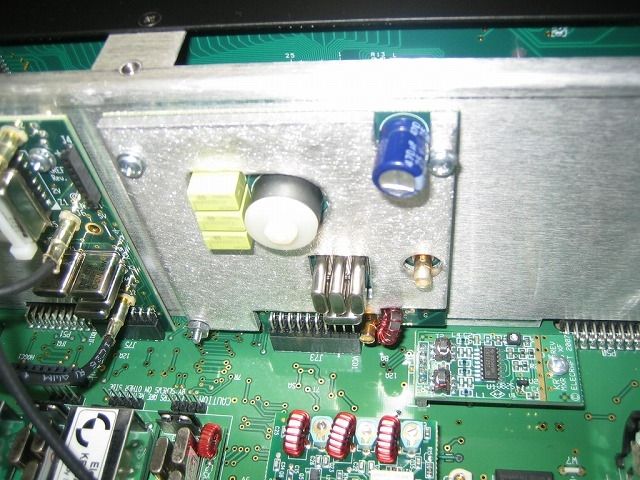

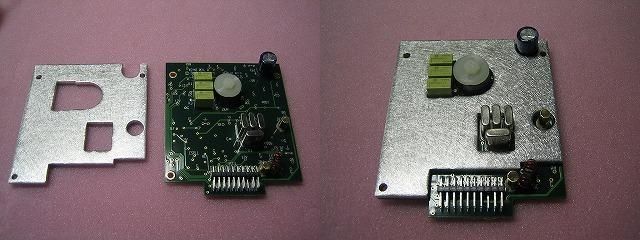

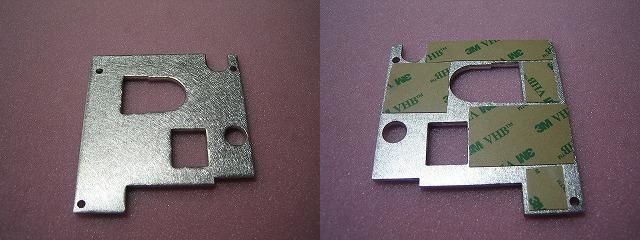

un blindage pour le synthétiseur du K3

Trouvé sur un site JA

Traduction de la page en anglais ---> ici

          En résumé, le HP interne du K3 quand il est actif,  perturbe le synthé. du Rx principal,
          la solution adoptée pour résoudre le problème passe pas ce blindage.

       note : EDC qui a fourni la pièce à l'om JA est le distributeur Japonais d' Elecraft.

28 juillet 2010

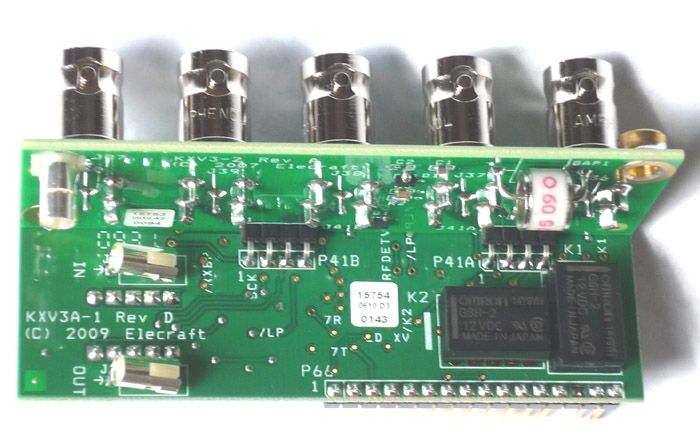

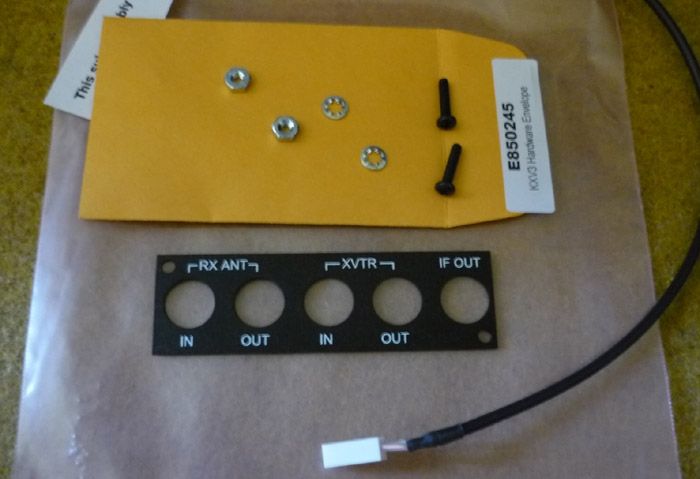

KXV3-A

      L'intégration du module K144XV  transverter 2m 10w,
      a nécessité une évolution du module KXV3 pour assumer la commutation en interne.
      Le module ventilation du PA 100 w a aussi évolué pour recevoir le connecteur antenne 2 m.

     le passage de KXV3 à KXV3A est possible grace au kit KXV3_UPGR

1er aout 2010

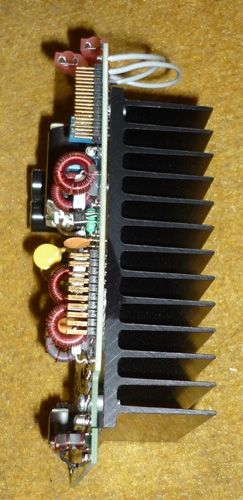

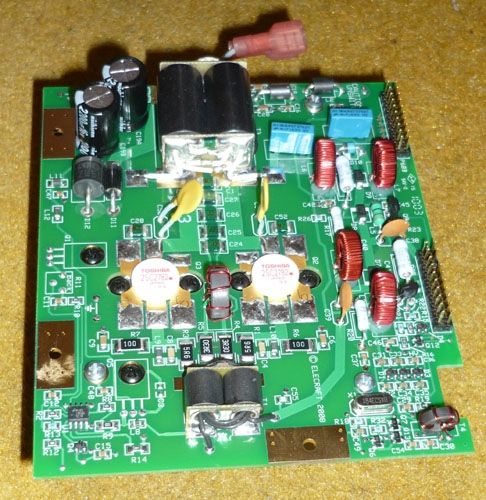

KPA3 internal 100 W

      Le PA pour passer le K3 de 10 watts  à 100 watts est arrivé avec le KXV3A.
      Celui-ci en place en remplacement de la version home made
      la place pour le PA est disponible pour l'installer.

      Une bonne heure suffit pour le mettre en place calmement.
      Il faut ensuite valider l'option dans le menu,
      régler le bouton de face avant à 100w,
      brancher une charge fictive et un watt-mètre,
      et faire un "tune" pour verifier que le but est atteint.

      Au bout de quelques tunes on entend si l'on fait très attention
      les ventilateurs passer de 'arrêt au niveau "Fan1" à 40°c
      puis "Fan2" à 45°, Fan3 à 50° et Fan4 à 55°

      La descente est pour Fan3 à 52° et Fan1 à 47° et Fan1 à 42°,
      l'hystérésise est donc de 3 degrés dans ces trois pas.
      l'arrêt est à 35° soit 5° cette fois.

      Les ventilateurs sont minimalistes
      60x60x15mm 12v 60 mA ( 0,72 W )
      soit 120 mA pour les deux.
      Le buffer de commande supporte 150 mA au maximum.
      Remplacer les ventilateurs par des plus puissants
      sans modification n'est donc pas possible.
      Fan1 , Fan2 et Fan3 sont obtenus par des résistances série
      pour Fan4 le 12v est appliqué en direct.

      Ce module PA est spécifié à 100 W
      sauf sur 6m 85w et 70w de 52 à 54 MHz
      à "Key down" égale 10 minutes.

      Sic !

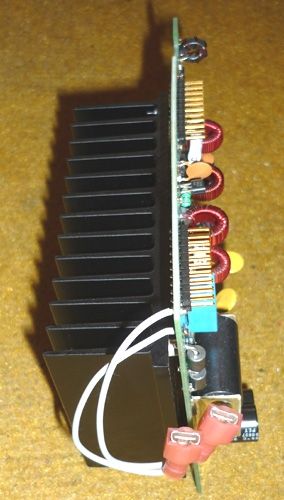

      Le radiateur est au mieux deux fois plus petit
      que celui du FT-1000mp et la ventilation
      tout autant, donc 10 minutes, je n'y crois pas du tout.

      En usage amateur, c'est à dire 50% du temps en réception
      et rapport cyclique 50% mode CW soit 25% au final,
      FY5KE et FT5GA entre autres ont prouvé
      que cela fonctionne à 30 et 35 degrés ambiant
      en contest ou en expédition,
      mais un tune de 10 minutes, c'est autre chose.

      Je vais donc faire un relevé de mesures
      pour chaque bande
         -  Puissance de sortie
         -  Courant
         -  Temps pour atteindre 55°c
         -  Temperature à laquelle se stabilise le PA
             si cela se produit avant 60°c
         -  Température ambiante de la manip.

         QRX à suivre...

18 fevrier 2010

more about---> P3 panadapter

Présenté à Orlando Hamfest le 12 fev 2010

21 mai 2010

K3 Lp PA 10w hs

17 mai 2010

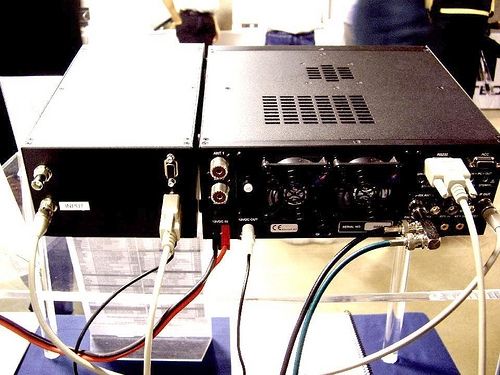

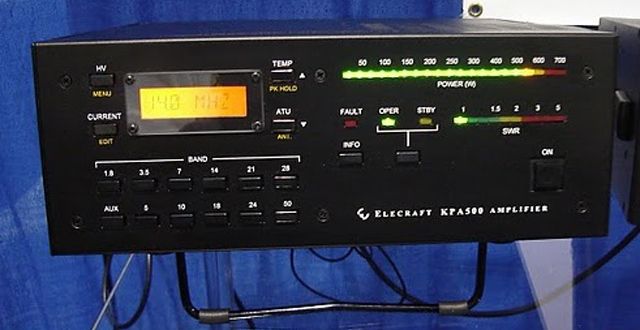

Vu à Dayton 2010

K3PA500

Sourcing : Tks FM5CD

28 fevrier 2010

K3 & BCC

K3 versus Icom 781 versus Kenwood TS850

Comparative Measurements and Experience

18 aout 2010

Compatibilité 75 bauds

Nouvelle version du logiciel disponible au téléchargement
MCU 4.03 / DSP 2.60
