Cablerie Restructuration / AO-Journal p134

Ø

Ø

dispo pour
extensions

Techno Land : 20-11-2015

Pipelines Splitter

F6AOJ remote control via 2 cables

Cablerie des télécommandes

arrivée des 2 pipelines dans le shack
il manque les connecteurs 37 pts de tête
pour decoupler les pieuvres des câbles

Créé au fil du temps par simple ajout d'un câble lors de chaque besoin,
l'ensemble n'avait donc cette structure que par défaut d'une autre voulue.
Le chemin de câble shack pylone étant à saturation depuis peu,
il y avait urgence.

Un stock de câble chiné sur ebay dans cette perspective
qui dormait dans la cave depuis plusieurs saisons a été révéillé début juin.

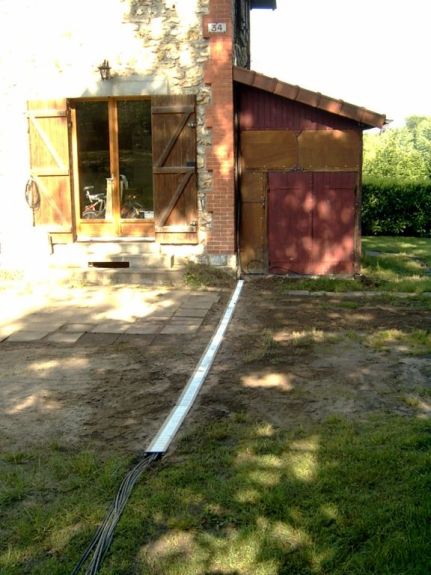

Une journée de tirage de câble a produit 2 pipe-lines
de 40m à 36 conducteurs chacuns.
Les extrémités sont equipées de connecteurs sub D 37 points.

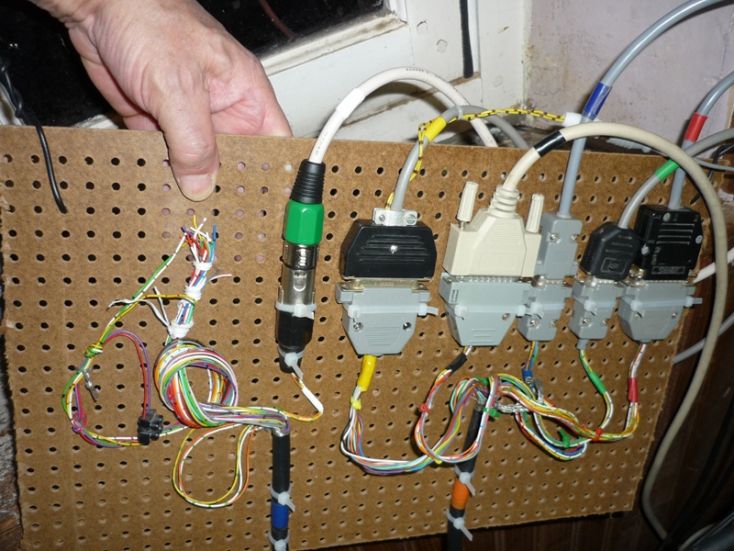

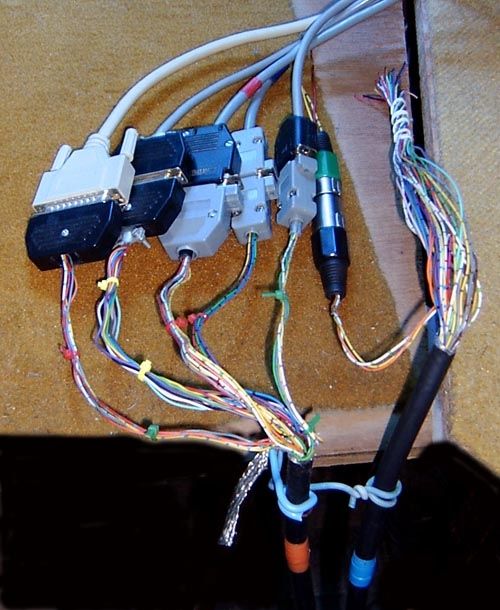

A chaque extrémité, un panneau supportant les " pieuvres "
réalise les répartions.

La commande du rotor n'est pas intégrée
à cause de l'incompatiblilité du diamètre des fils.

Le lot de connecteur étant arrivé ,
" yapuka ",
sans introduire de pannes,
et en maintenant en permanance la station disponible,
au cas ou.

Chaque câble n'est démonté que lorsque le câblage via le pipeline
est déclaré opérationel

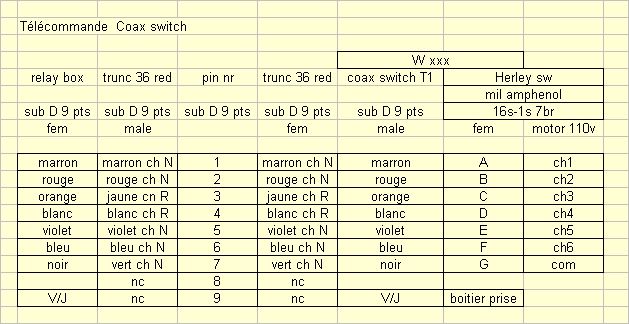

Etape n°1 Câble de télécommande du commutateur coaxial.
Les pannes lattentes se sont activées ...
SWR infini !
pas ou mauvaise commutation
erreur de câblage ?

Finalement tout est rentré dans l'ordre aprés avoir,
ma grand-mère disait " faire les cuivres et l'argenterie " ,
décapé les connecteurs N du commutateur coaxial,
et les fiches des cables en sortant.

Produit utilisé : Décapant pour Robinetterie de marque GME

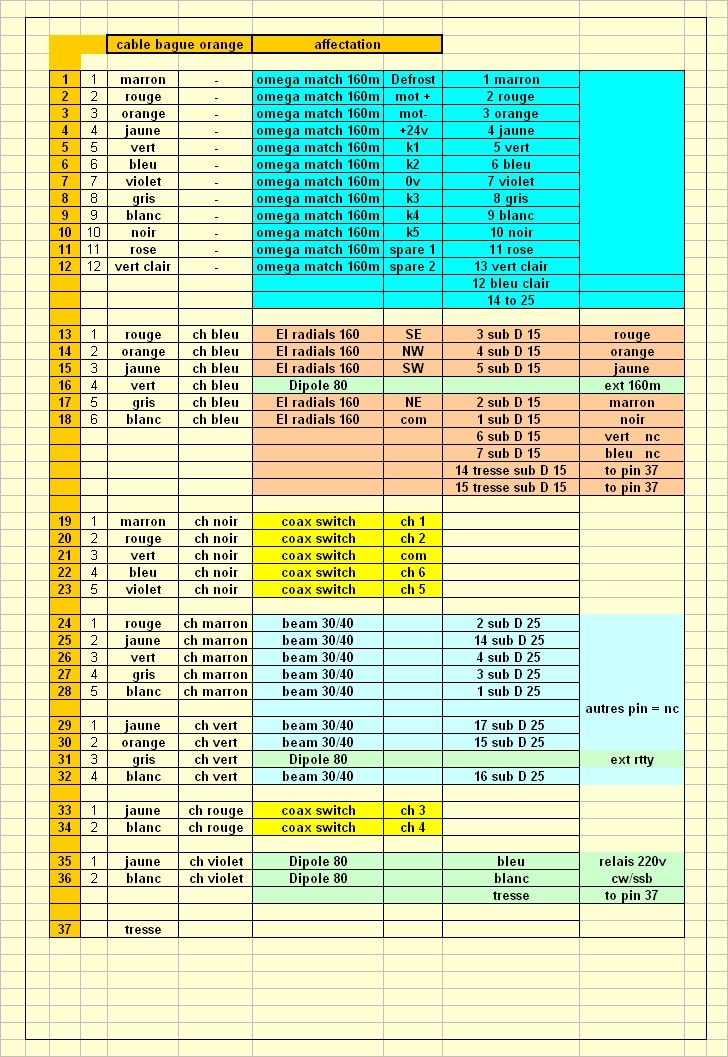

Les autres câbles sont à suivre,

Le premier pipe-line affiche complet,

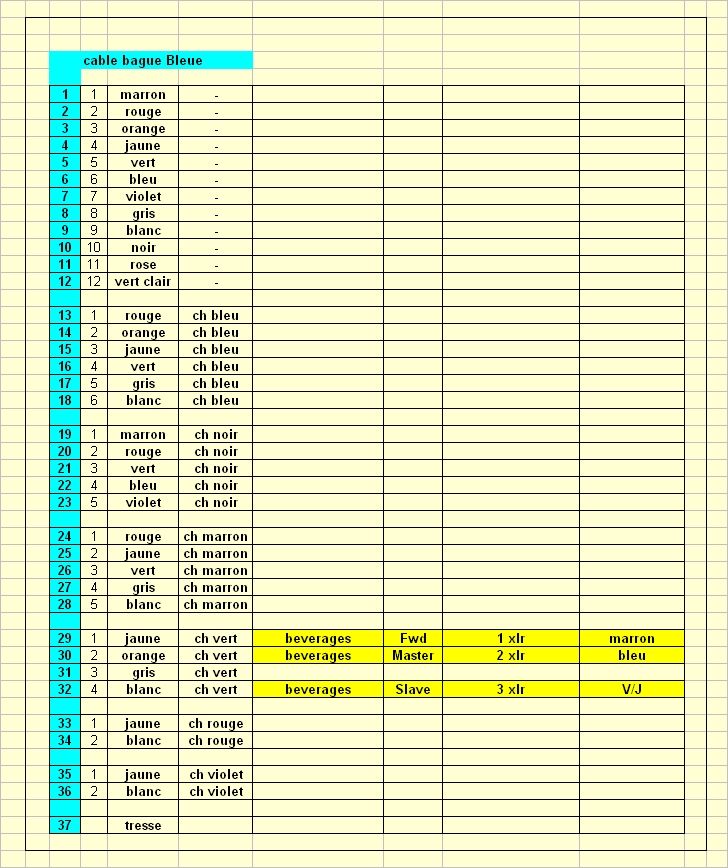

et il reste des clients pour le second ( bague Bleue ).

Cablerie
des
télécommandes

Restructuration
