TJ9PF / AO-Journal p108 #1

02/02/11 23h00

Le dernier lot pour TJ9PF sera complet si les cables commandés
chez Conrad arrivent demain matin ( avec 24 heures de retard )

Protection +30dBm max intégrées
pour le mode normal, Switch sur off, ( rx par lantenne d'emission ).

En mode antenne Rx externe la protection
est à l'entrée des préamplis Beverage ou K9AY

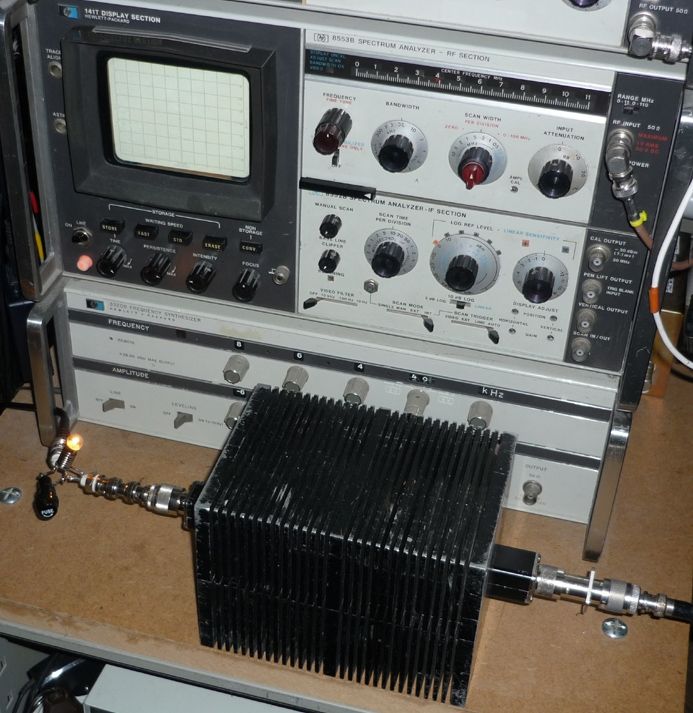

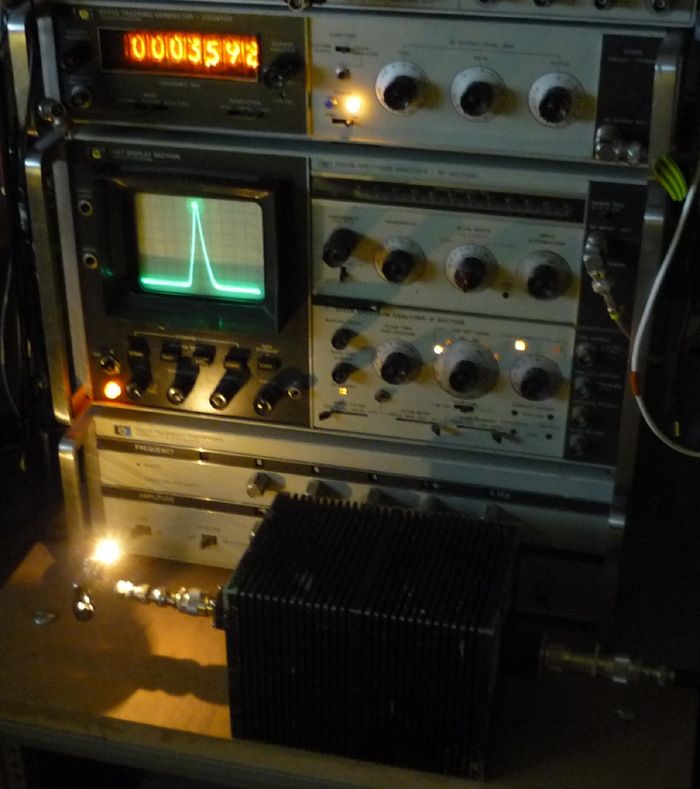

Attenuateur de puissance
50 ohm 30 dB
prêt de Bertrand Velle
RX Control

1

Remettre le FT 450
en configuration normale

24-01-2011 Full system under test

23-01-2011 20:00

2

08-02-2011

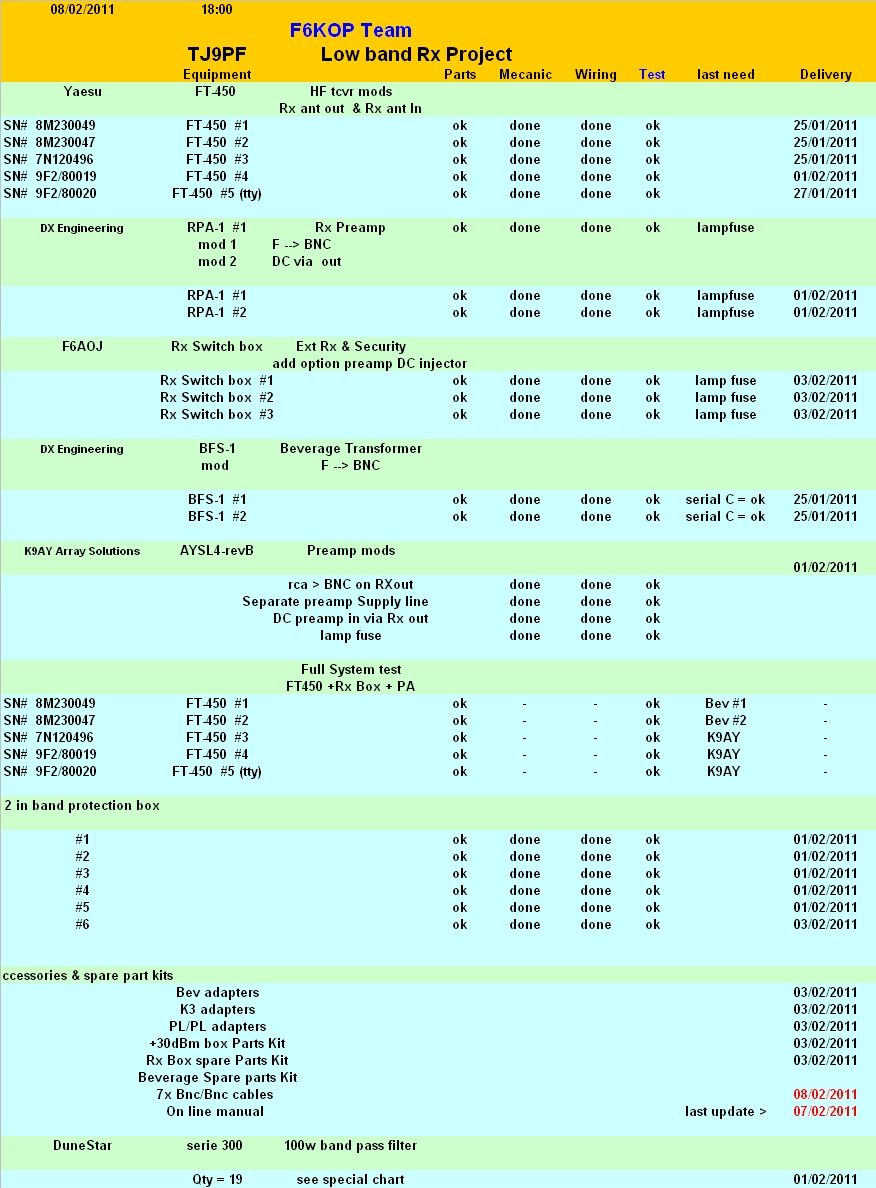

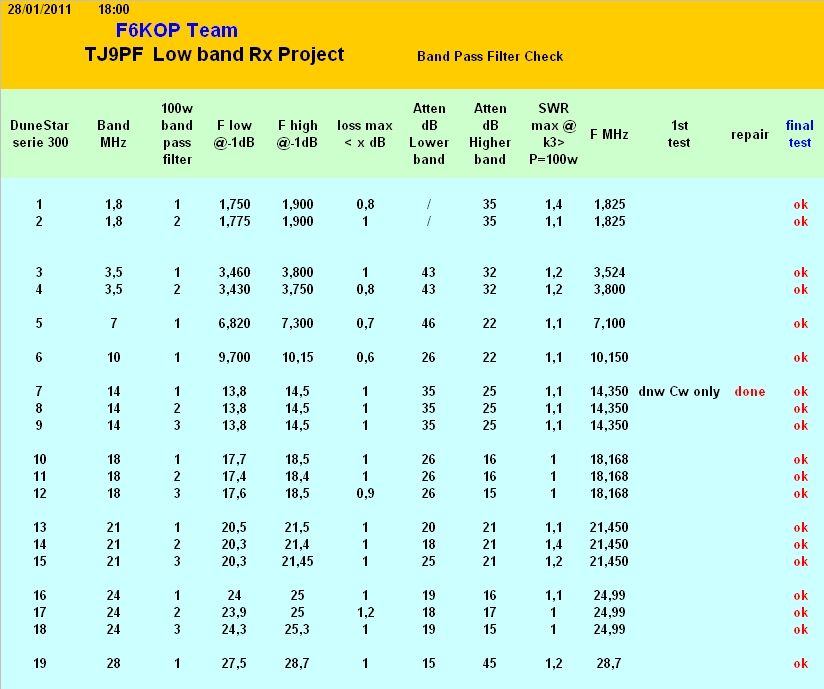

TJ9PF Low Band Project

Préparation du matériel, créations et modifications

Rx ant Unit & FT-450 Mods

Tout le matériel est livré

on line manual : this page & Rx ant Unit

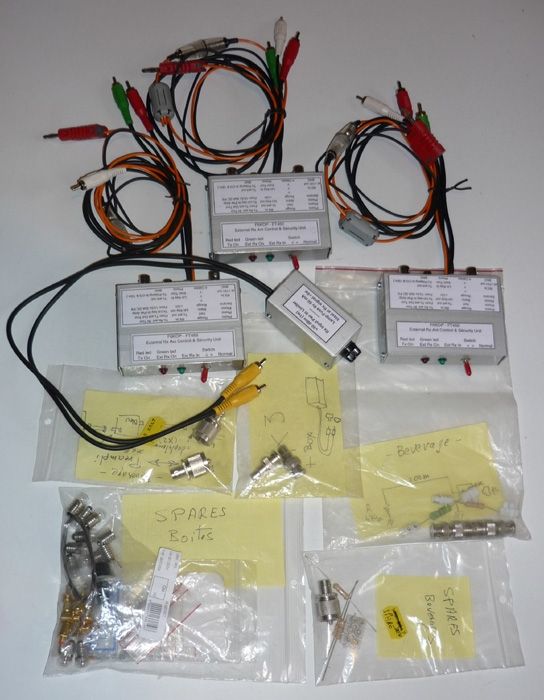

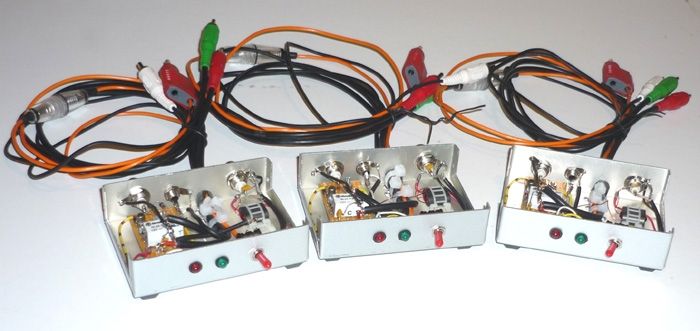

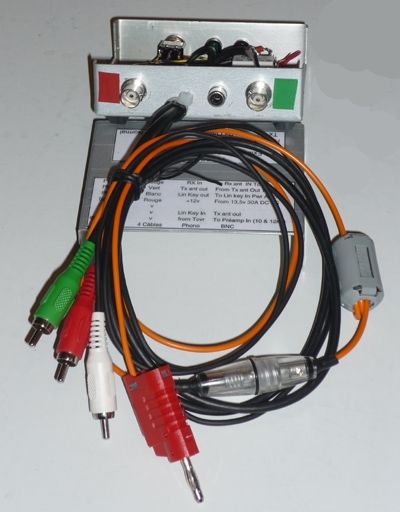

22-01-2011 Trois boîtes terminées, c'est pour demain !

1

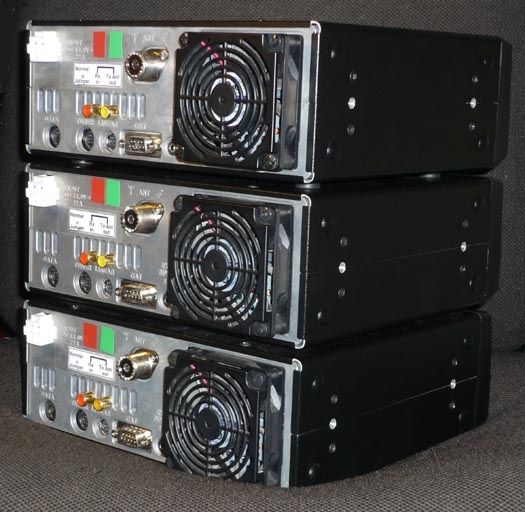

FT-450 Mods

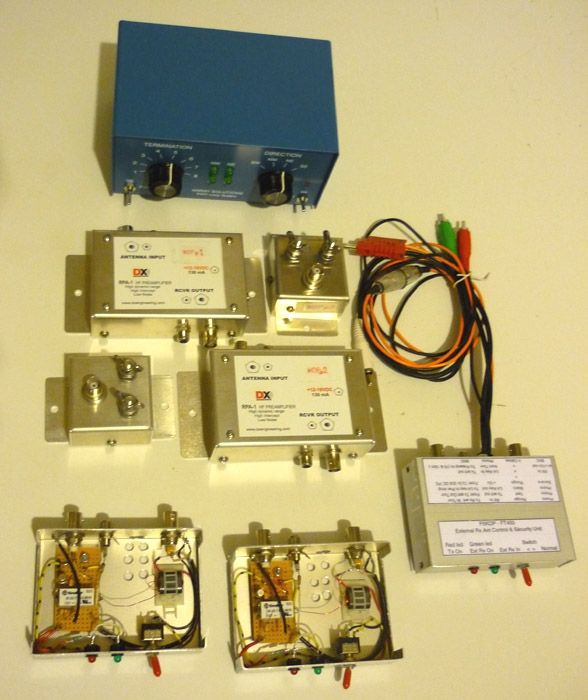

Rx ant Unit

29/01

dernière évolution du système

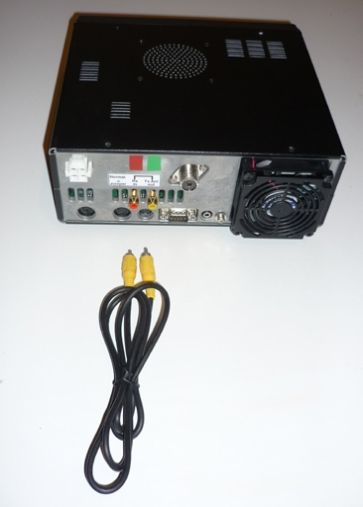

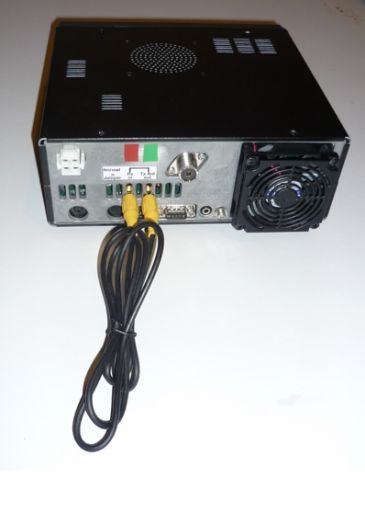

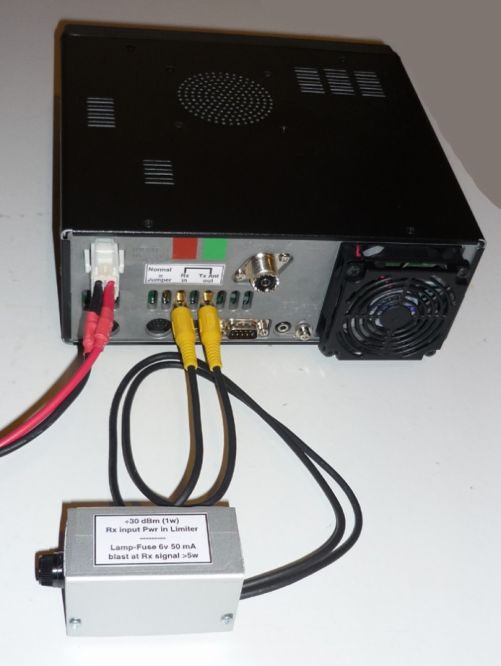

le câble qui ferme le circuit de reception
entre les 2 prises à l'arrière du FT-450

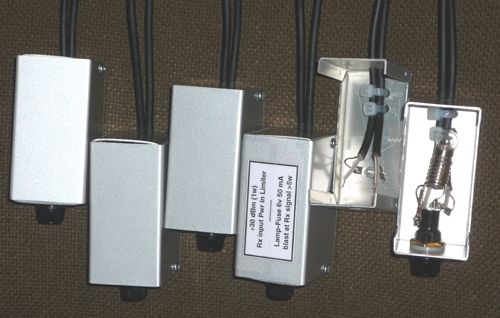

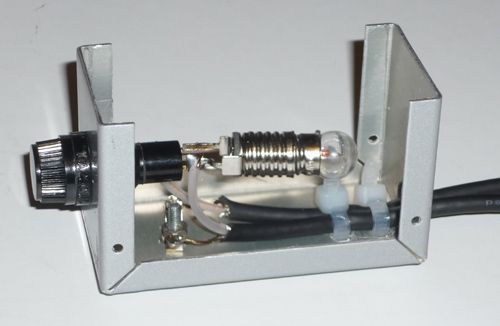

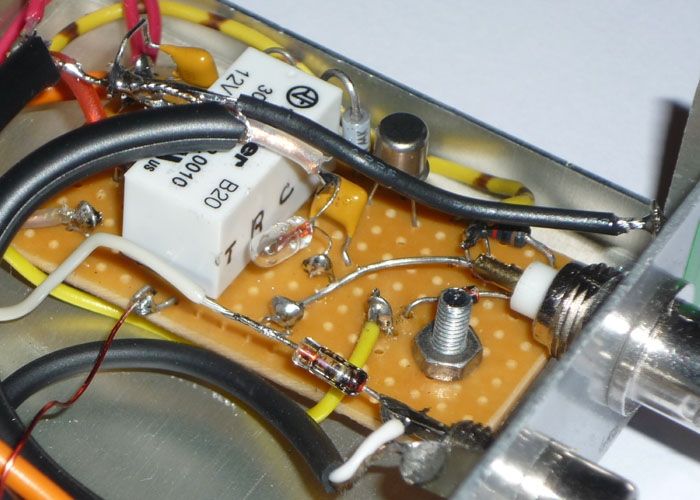

comporte maintenant une ampoule fusible
qui par sa résistance interne variable
limite le courant d'entrée du récepteur
à +30 dBm soit 1watt

Si la puissance fournie par l'antenne en RX
est au dessus de 5w
l'ampoule se transforme en fusible
et protège le Rx de la destruction.

Il ne reste plus évidement
- qu'a remplacer l'ampoule à vis
- mais surtout
à modifier la configuration des antennes
qui sont trop proches ou mal orientées,
à moins que le filtre ne soit pas le bon,
sinon cela va recommencer...

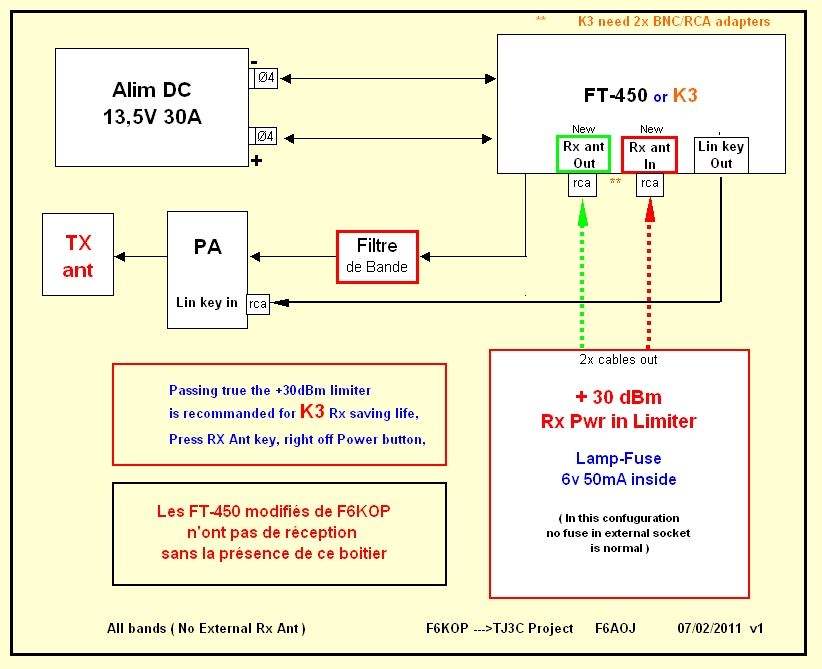

Câblage typique bande haute ------->>>

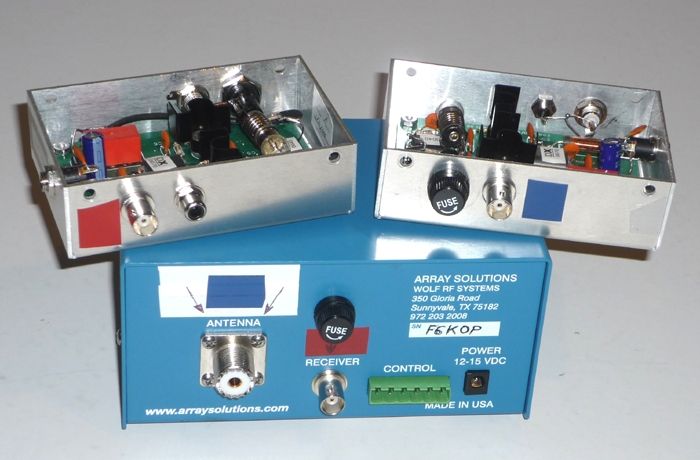

Les deux préamplis pour beverage
et le boîtier K9AY
sont équipés du même système.

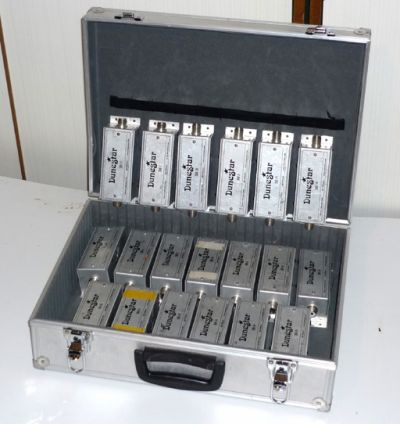

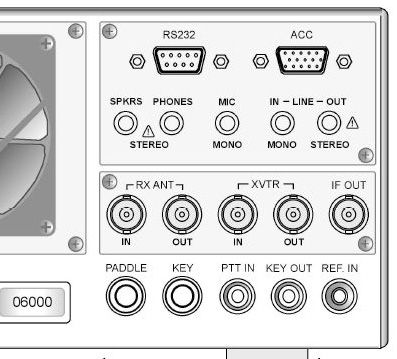

La 6 ème boîte est pour le K3 de K4SV
deux adaptateurs RCA fem / BNC male
sont prévus et disponibles.

---------------

Pour une protection plus sévère :
- enlever l'ampoule
- placer un fusible rapide 5x20 50mA
dans le support

La limitation passe alors à 2W.
Ce niveau de protection a un inconvenient
il introduit une perte de 4 dB
un fusible de 50 mA ayant 75 ohm
de résistance interne

à suivre la table des pertes et niveau de
protection en fonction
de la valeur du fusible utilisé.

Connector Chart

            BNC fem            UHF male <----> BNC Femelle       BNC Male <----> UHF Femelle      BNC male / BNC male
             socket                         Adapter      UG273                             Adapter     UG255                            Cable
                                                            #1                                                           #2                                                  #3

            UHF Fem.                              UHF  male                  UHF fem <--->UHF fem                    UHF male <--> UHF male
          SO-239                                      PL259                                 (  SO  / SO  )                                          (   PL  /  PL  )
       SOcket - Embase                         PLug - Prise                                 Adapter                                             cable
                                                                                                                       #4                                                       #5

         embase femelle                           fiche male                         cable   male <- ->/ male              BNC male <---> rca fem
      RCA - Cinch - Phono               RCA - Cinch - Phono                  RCA - Cinch - Phono
                                                                                                                           #6                                                #7
