RPA-1 Preamp / AO-Journal p236

De Thévenin à Norton

De Norton à Thévenin

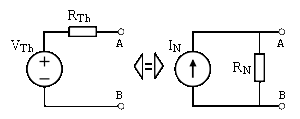

Circuit de Thévenin (à gauche) et circuit de Norton (à droite).

DJ2LR
Ham radio oct 1976
p10 fig 14a

RPA-1 HF
Preamplifier

DX Engineering

RPA-1 HF Preamp DX Engineering

25 fev 2010

Norton Amplifier

         Les préamplis structurés comme décrit ci-dessus
         apparaissent dans la littérature
         sous l'appellation " Norton amplifier ".

         Norton dans le monde du design de circuits électronique,
         indique qu' il s'agit d'un ampli de courant.

         Les sous entendus implicite sont, Bipolaire et basse impédance,
         par opposition à ceux en tension
         qui sous entendent haute impédance, FET , tubes ou ampli-op.

-:-:-:-:-

         Le nom de Norton en design de circuits électronique,
         est  associé à la source de courant et son impédance interne en paralléle.

         De l'autre coté, la source de tension à une impédance interne en série,
         les lois de fonctionnement sont régies par le théorème de Thévenin.

         On utilise Norton ou Thévenin par commodité en fonction du contexte
         technologique décrit ci-dessus.

         Passer de Norton à Thévenin relève d'un jeu d'équation du premier degré.

22 fev 2010

Préampli bandes basses

         Les préamplis prétendants à cette capacité sont identifiables
         par la valeur du paramètre IP3  ( point d'interception du 3éme ordre )
         Celui-ci est spécifié à +43 dBm

         Beaucoup de préamplis sont basés sur les principes
         définis par Ulrich Rhode DJ2LR, now KA2WEU,
         l'un des deux fondateurs de Rhode et Schwarz.ag,
         dans un article paru dans Ham radio ( oct 1976  p10 )

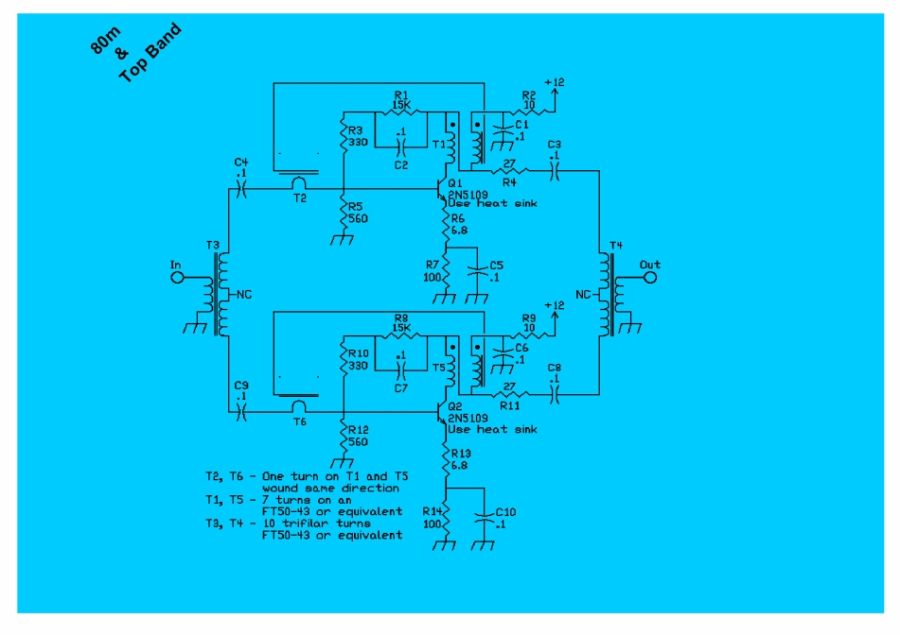

         Le schéma est ci-dessous.
         Les élements fondamentaux sont:

         - Amplification classe A avec fort courant de repos
           un boîtier TO5 ou TO39 sous 12v peut dissiper 50mA

         - Un montage push-pull permet d'améliorer la linéarité
           et d'augmenter le niveau max d'entrée de 3 dB,
           puisqu'il y a deux transistors au lieu d'un seul.

         - Les contre-réactions, il y en a trois.
           Elles linéarisent le montage et définissent le gain.
             - Emétteur Base, en courant, R6 R13 non découplées
             - Collecteur Base, en tension, R3 R10 non découplées
             - Globale Sortie-Entrée par T2 T6

         Le facteur de bruit est sans importance,
         le bruit naturel des bandes basses étant bien au dessus
         de celui du pire des transistors.

         On trouve sur le web des collections de versions dérivées de ce schéma.

         Pour en citer un, celui de Jacques F6BKI,
         qui fait l'objet d'un article hébergé sur le site de Lucien F1TE.

Rappels

        - L'utilisation d'un bon préampli,
          ne supprime en n'aucun cas  la besoin d'un filtre de bande en amont.
          Ceci est d'autant plus important que l'antenne est large bande ( ex : beverage )

       -  Ce n'est pas parce que l'on ne voit pas d'émétteur par la fenêtre du shack,
          qu'il n'y en a pas qui vous ruinent la réception, sans laisser le moindre indice.

15 Jan 2011

Alimentation par le câble

Ce préampli est prévu par le constructeur pour être alimenté soit :
-  par un connecteur spécifique, ( mode par défaut à la livraison )
-  soit par la sortie, comme il est fréquent en VHF.

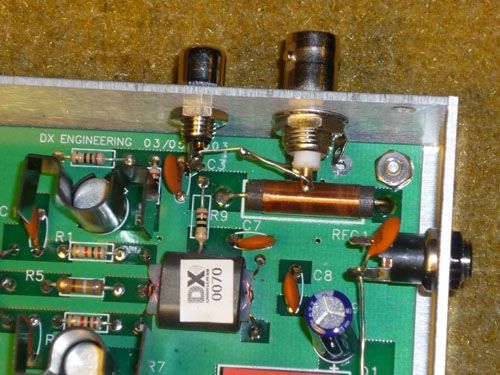

Pour passer en mode alimenté par la sortie,
il suffit de désouder l'extrémité  la self de choc RCF1
qui est par défaut sur la prise DC
et la resouder dans le trou prévu sur le circuit imprimé
à coté de l'écrou dans le coin de la carte.

Pour raison de compatibilité avec le stock de câbles de F6KOP
les connecteurs F (TV sat ) d'entrée et de sortie
ont été remplacés par des BNC.
Pas de modification du boîtier,
le diamètre du trou étant parfaitement compatible.

16 fev 2010

Préampli : le retour

         Ce préampli avait débarqué ici pour cause de mort prématurée
         au bout de quelques jours de service, suite à une fausse manip.
         La puissance d'entrée max est de 1W, cinq, sur la sortie c'est trop...

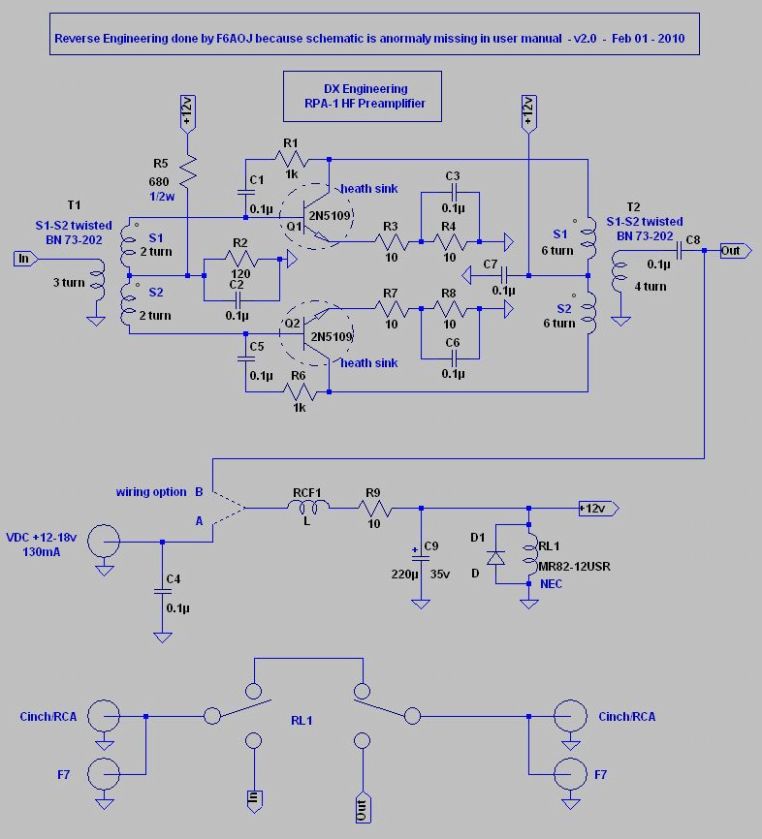

         Cela avait été l'occasion de reconstituer le schéma de principe.
         Pour le remettre en état il avait fallu remplacer les transistors
         dont l'un deux était en court circuit franc BE et EC
         et R9 qui n'avait pas apprécié le court circuit.

         Remis en service quelques jours plus tard,
         il est de nouveau passé en QRT mais cette fois sans fausse manip.
         Les deux transistors ont les deux jonctions ouvertes.

         La seule explication possible est que,
         l'antenne Rx est trop proche de l'antenne TX,
         et qu'il convient d'ajouter un relais d'isolement
         pour protéger l'entrée des surcharges.

    Solutions Plug & Play

         Chez DX-Engineering le boitier DXE-RTR-1
         permet entre autres de réaliser cette fonction.

         Autre source Burghardt inc.  model BEV-1( Discontinued ? )
         commande par "Lin key" line ou le detecteur HF incorporé.

         Il existe un préampli KD9SV avec relais de protection intrégrée,
         mais le préampli étant à peine meilleur que le model 130B de ICE,
         il vaut mieux passer son chemin.

   Remarques

        1-  Certains transceivers n'ont pas d'entrée sortie "RX ant"
             permettant d'avoir une antenne spécialisée Rx
             ou d'introduire des filtre ou des préamplis
             DXE-RTR-1 le permet, même en mode QSK !

       2-  Certains transceivers qui ont les entrée sortie "Rx ant"
             ne les ont pas obligatoirement isolées par un relais.
             Si dans le cas présent cela avait été le cas,
             c'est l'entrée du récepteur qui serait passé en QRT.
             Un OM de connaissance vient de s'y faire prendre
             il a un FT-1000mp.

            On ne se marre pas SVP, il y a beaucoup d'autres transceivers
            capable de la même chose. GL !

last Update 15/01/2011
