Boite de commande
pour match box
de
Titanex V160
Babel Fish





 To Translate this page

update 04/10/2010
FM5CD  Titanex V160















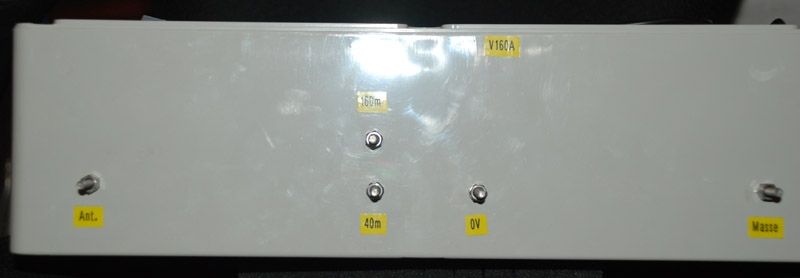

Remote control inputs
TiTanex  V160 exp

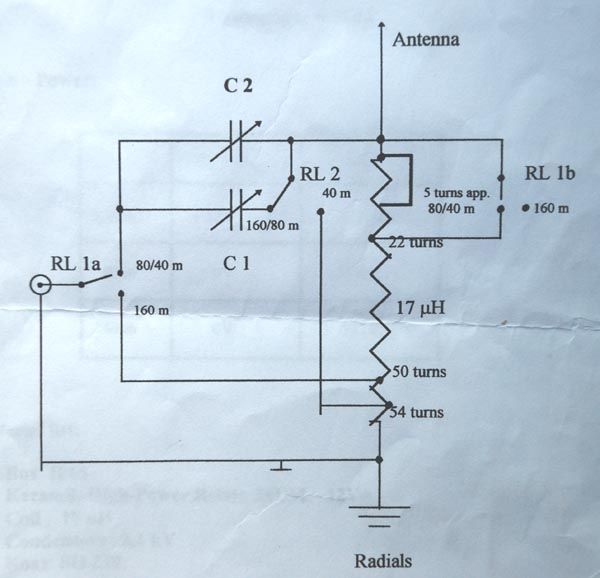

Titanex Match Box V160A

La Titanex V160 de mon ami FM5CD
ayant eu des problèmes de mise en service,
j' ai été sollicité pour expertiser la boîte de commande.

Après quelques échanges de mail avec le concepteur,

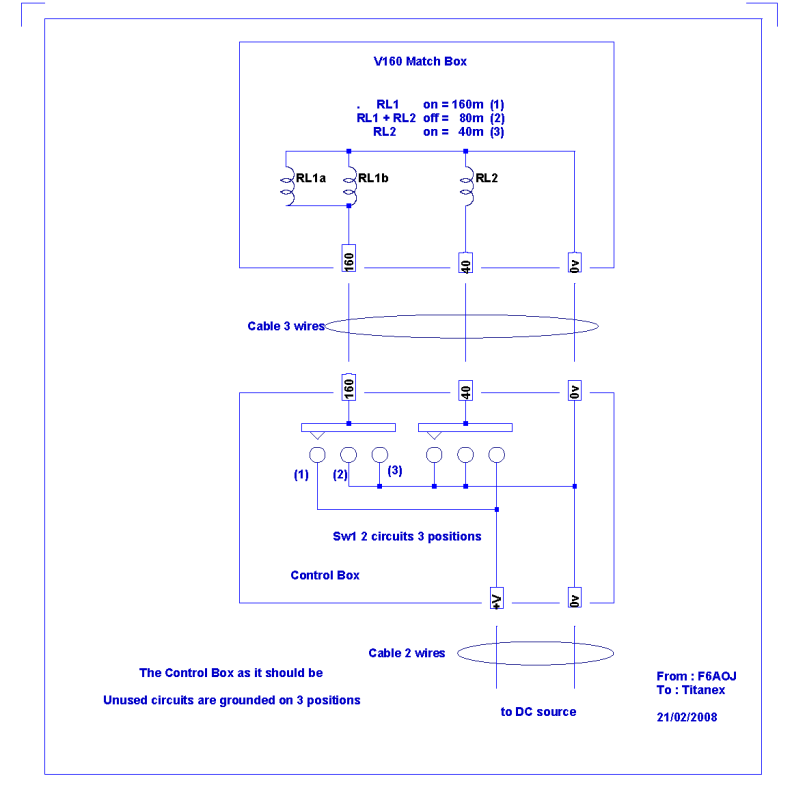

j'ai reconstitué le schéms du boîtier de commande,
et fait corriger avec succès le câblage de la boîte livrée.

J'ai ensuite proposé à Titanex un nouveau schéma.
Après étude de ma proposition, il m'a été répondu
que les suivantes seraient faites conformément à ce schéma.

Il consiste à mettre à la masse tous les fils inutilisés
sur les 3 positions et non seulement 40 et 160 comme à l'origine.

Un switch  2x RT 3 positions ne le permettant pas,
il faut pour ce faire le remplacer par un commutateur,
pour lequel la position intermédiaire centrale
est réelle et non virtuelle ( ni l'une, ni l'autre )
et donc possède des plots de sortie
 que l'on peut relier à la masse.

Le besoin de cette fonction est justifié par 2 raisons:

le câble commande cheminant en parallèle avec le câble coaxial
il est soumis à un rayonnement HF d'autant plus que le SWR est élevé,
et qu' il n y a pas de "choc balun"
empêchant le coax. de se comporter aussi comme un radian.

Les selfs de la boite de couplage
et la tension HF élevée présente au bas de l'antenne,
qui n'est pas naturellemnt basse impédance sur aucune bande,
induisent dans tout fil du câble de commande resté en l'air
de quoi faire coller à chaud un relais,
ce qui pour diverses bonnes raisons n'est pas prévu.

Dans ce cadre les dégradations
dans la boîte de couplage et dans le PA
sont garanties irréversibles
avant la fin de l'expédition ou du contest
et bien souvent tout au début.
▲
