ESD Filters

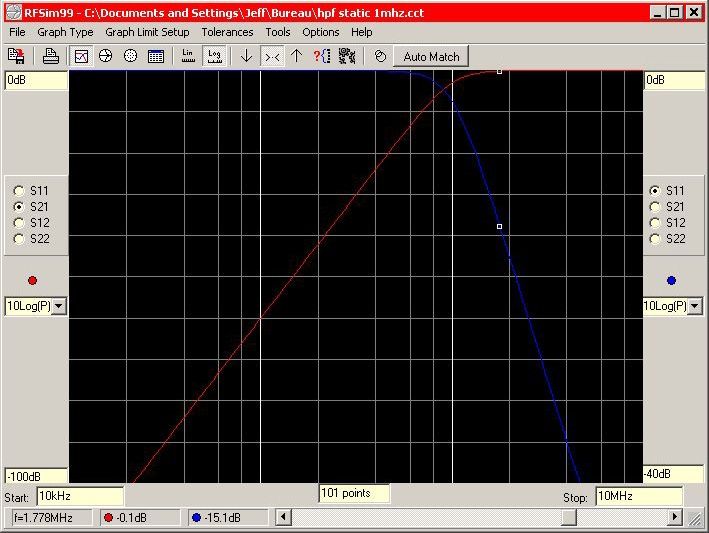

       Le contexte se présente comme suit :
       - l'objet est de protéger l'entrée d'un Rx,
         des ESD provenant d'une antenne.
       - les ESD sont en dessous de 100 kHz, centrées autour de 15 kHz
       - la bande HF la plus proche est sur 1.8 MHz

        entre 18 KHz et 1.8MHz il y a 2 décades
        ce qui permet avec des structures simples d'obtenir des réjections importantes.
        Ceci n'est pas un luxe mais une nécessité compte tenu de la puissance à contenir.

        La difficulté est d'ordre technologique à cause de l'énergie considérable en action.
        Les tensions d'isolement des composants et de leurs supports
        ne doivent en aucun cas être sous-estimées.
        De même pour les courants, ils sont violents même s'ils sont brefs.
        Le puissance instantanées sont donc capable de
        détruire des ferittes sous dimentionnées
        en élevant la température au-delà du point de Curie
        ce qui modifie irréversiblement la matière.

        Le choix de la ferrite est encore plus compliqué
        compte tenu des deux décades de bande à couvrir.
        À part leurs tailles, les selfs à air n'ont que des avantages...

27/12/2010

ESD Filters

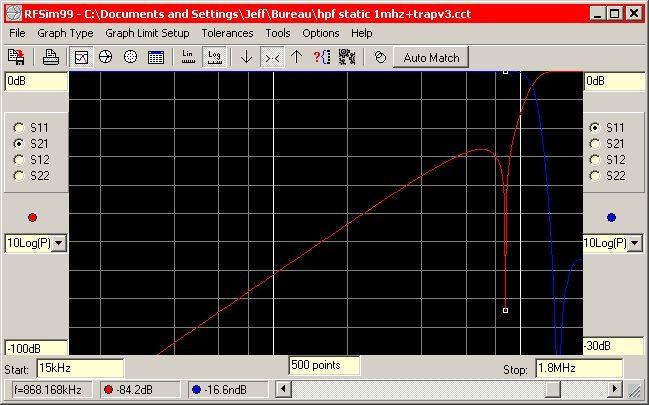

       Une modélisation dans le même contexte que ci-dessus,
       mais en insérant une trappe pour le broadcast du quartier,
       300 kW sur 863 kHz à 15 km de la station.

       Pour obtenir une réjection similaire des ESD
       il faut modifier la filtre en remplaçant le condensateur série
       par deux de valeur double.
       Placer la trappe au point de jonction.
       Ensuite il faut optimiser manuellement.
       La valeur max de l'inductance de la trappe
       doit être telle qu'elle ne dégrade pas le SWR ( S11 )
       dans la bande utile du filtre, au dessus de 1.8 MHz
     ( 14 dB de Return Loss ---> SWR = 1.5/1 )
