Roofing TS-850 / AO-Journal p49

29/01/2009

ex -----> now

Link from Russia

Форум QRZ.RU > Основные форумы > КВ техника > КВ - KENWOOD > TS-850
Перезагрузить страницу Inrad фильтр в TS-850

28.09.2008, 18:08 #23
RU6AI
Зарегистрированный пользователь

Регистрация: 03.06.2005
Сообщений: 168

Интересная ссылка по теме http://pagesperso-orange.fr/F6AOJ/ca.../crbst_49.html

FAQ

" Je n'ai pas d'analyseur de réseau ! "

L'analyseur de réseau a été très utile pour développer sérieusement ce projet,
tout s'est bien passé, cette phase est terminée.

Maintenant que tout est connu, pour reproduire le montage, c'est beaucoup plus simple,
un réfectomètre ou un impédance mètre sont suffisant.
Un MFJ 269 par exemple ou tout équivalent montant jusqu'a 75 Mhz conviendra.

Appliquez la procédure de réglage phases 1 à 3
Ajustez les condensateurs variables pour obtenir un SWR  minimum à la fréquence nominale
dans les même conditions que décrites plus haut dans cette page.

Vous devez cependant avoir à l'esprit que,
les tolérances des ferrites sont usuellement entre +20% -50%
il est donc possible de devoir ajouter ou enlever une spire du tore
si le réglage ne permet pas de descendre le SWR en dessous de 2/1

La procédure de mesure  4 & 5
a été obligatoire pour confirmer la validité du montage,
elle n'est pas nécessaire dans le cas d'une  simple reproduction.

Insertion loss
I
\/

last Update 29/01/2009

Link from Japan

Y amada Radio Clinic

English version

Ci-dessus le module en test.

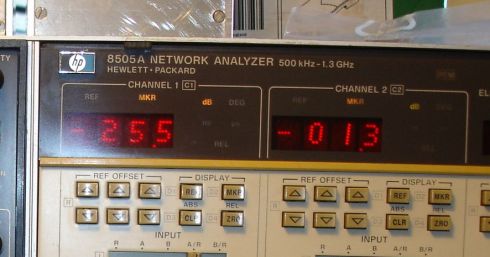

A gauche mesure de la perte d'insertion
des 2 Pi en série : 1.3 dB.

Les fils amenant masse et +12v sur la
carte ampli doivent récupérer la tension
sur la carte "RFunit"ou se trouvent les
filtres d'origine. ( et pas ailleurs )

La carte ampli est fixée par des pieds
autocollants sur le flanc du châssis

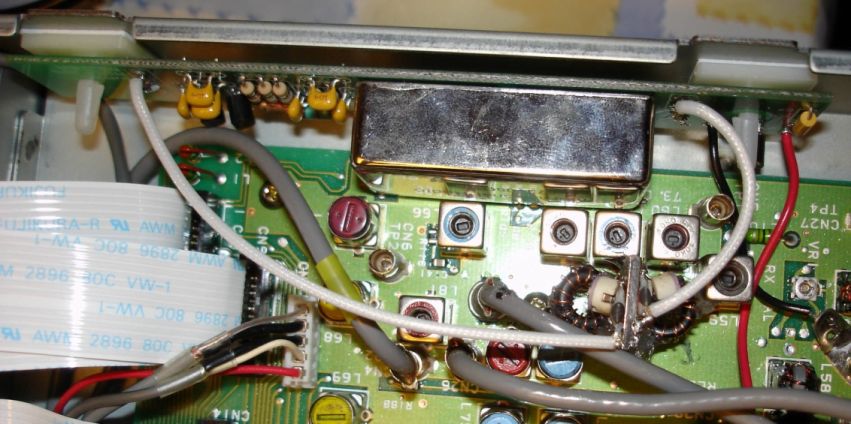

Ci-dessous l'ensemble terminé

Utilisé pour ses débuts au CQWW ssb 2007
ce système a donné entière satisfaction
à l'équipe TM2S

Procédure de réglage :

pour chaque Pi
1- Charger la sortie haute impédance par une résistance non inductive de 2 Kohm.
2 - Connecter la sortie 50 ohm à un réfectomètre. ( Pwr in 100 mW )
3 - Ajuster les Cv pour un SWR 1/1

4 - Connecter les 2 Pi en série par les sorties 2 Kohm

5 - Vérifier la perte d'insertion de l'ensemble ( qui doit être < 2 dB )
avec un analyseur à 2 ports comme par exemple

ici un HP 8505A un Analyseur de Réseau Vectoriel ( VNA )

ou un HP 141T + HP 8443A un Analyseur de Spectre et un Générateur de Poursuite
et un pont de réfectométrie HP 8421A

ou un MiniVna , le PC qui l'asservi et le logiciel qui l'anime.

Ce n' est pas au catalogue Inrad,

parce que une solution "plug & Play" n'est pas possible sur ce transceiver.

Cependant si l'on accepte, sans couper la moindre piste,
de dessouder 2 composants, alors c'est possible. ##

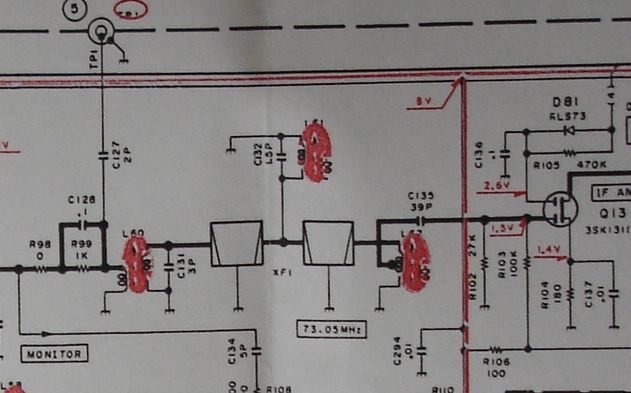

- Les composants à démonter sont les  2 boîtiers HC49/U à 3 pattes
constituant le filtre 70 Mhz repère XF1 de la carte "RFunit"
Avant démontage faire une photo ou relever la position et l'orientation
des 2 boîtiers appairés HC49/U ( point bleu et point rouge ) .
Les remonter pour revenir à la machine d'origine est parfaitement réaliste.

- pour les remplacer il faut approvisionner:
   ( un pseudo kit chez Inrad ou un de ses distributeurs, les postes  1et 2 )

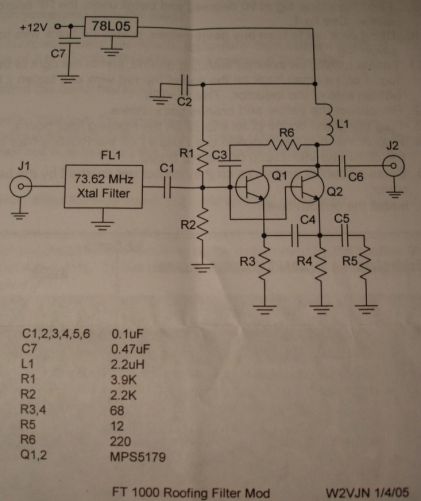

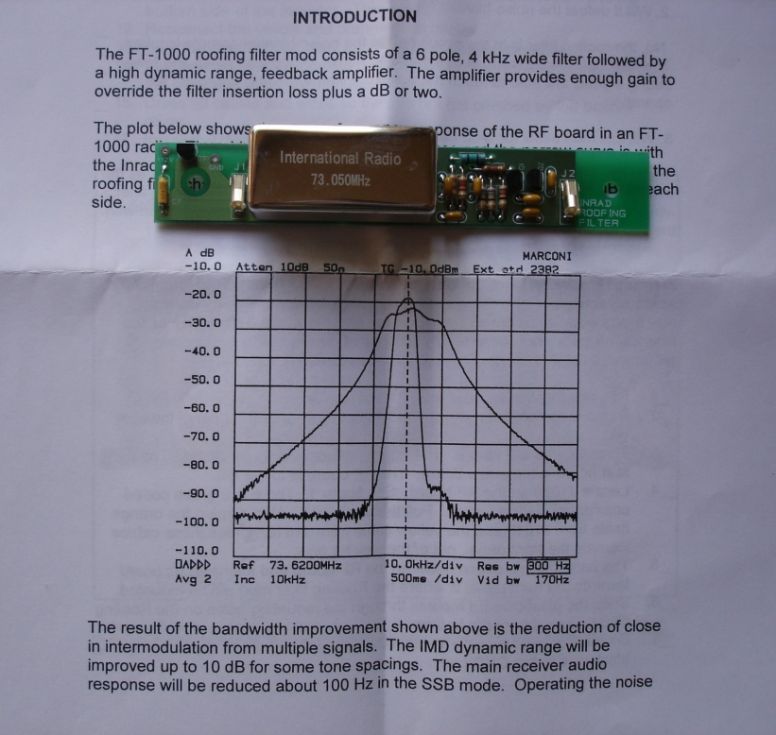

          1 - la carte ampli prévue par Inrad pour le FT1000-D
                et le cable male / male qui va avec.

          2 - un filtre au même format et impédance que pour le 1000-D
               mais sur 73.050 Mhz ( au lieu de 73.620 pour le 1000-D )

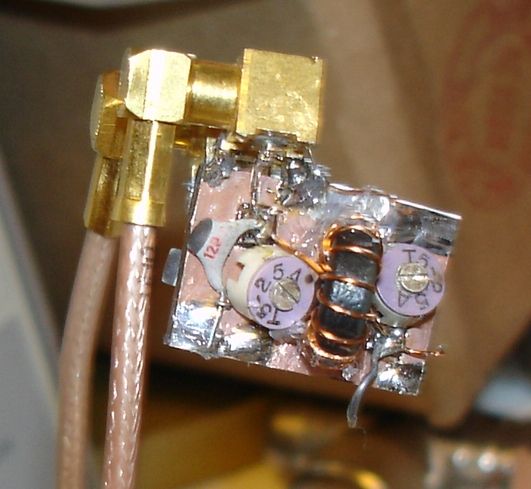

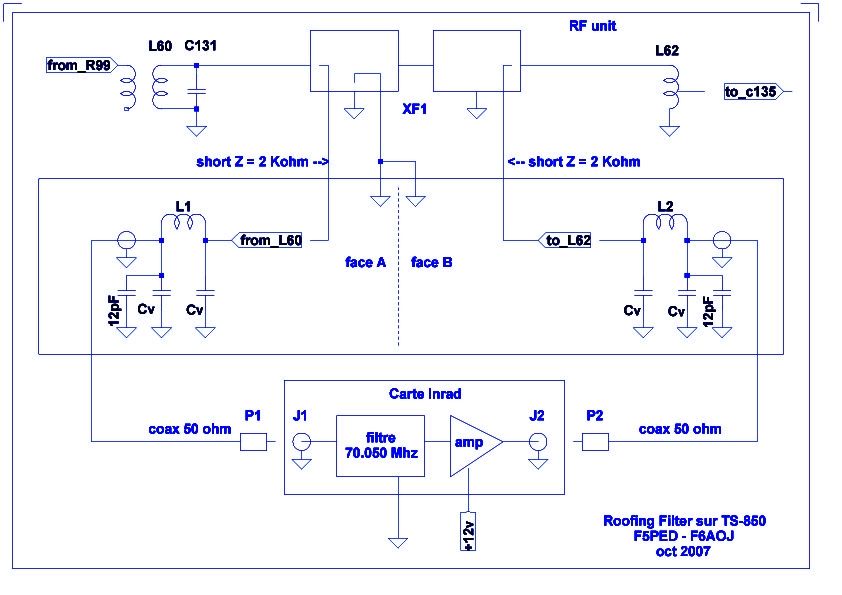

         3 - de quoi faire 2 circuits en Pi pour convertir  2 Kohm en 50 ohm
               à savoir :
                        - 2 tores T37-10 (  bobiner 12 spires en fil émaillé diam 0.4 mm )
                        - 2 condensateurs 12 pF
                        - 4 condensateurs ajustable 5-25 pF

Les Pi sont à monter dos à dos sur les faces opposées d'un petit morceau de
circuit imprimé qui sert de blindage entre entrée et sortie.

Il sera nécessaire d'épargner 2 zones de la masse sur chaque face pour les
points chauds des selfs. Ne pas placer les zones d'une face en regard de
celles de l'autre.

Les plans de masse doivent être reliés au plus court à la masse de la carte
aux points de masse prévus pour ceux des boîtiers HCxx ( pin du centre )

Le cable male male une fois coupé en 2 permet de relier la carte Inrad aux Pi.

## Débutants s'abstenir
