Le tube
de l'été

last Update 16/09/2009

16 septembre 2009

On ne perd pas son temps à enfiler des perles !

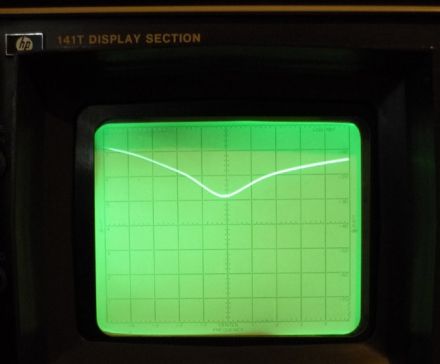

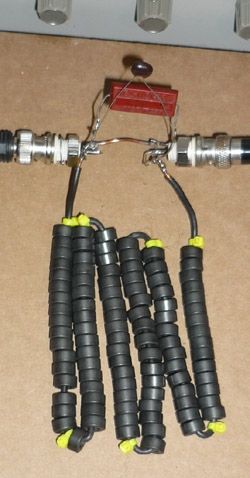

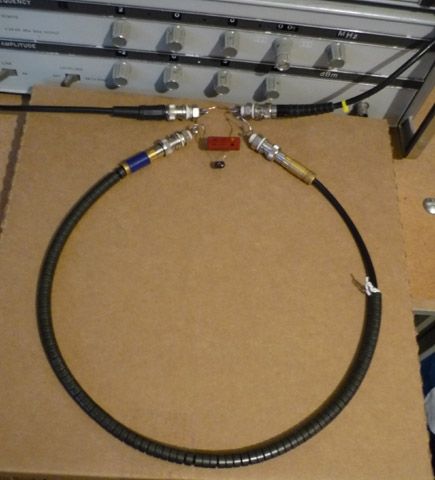

    Démo : un filtre bouchon LC // en serie dans un câble 50 ohm
                   on obtient -28 dB sur 455 KHz
                   C = 620 pF
                   par calcul L= 197.3 µH

                   L = 100 perles  Amidon FB73-2401
                   source : the wireman #912
                   Ame et tresse du choc balun sont en court circuit aux 2 extrémités

                   à défaut de CV

                   pour ajuster la valeur de 1%
                   ajouter ou enlever 1 perle !

version portable -->

QRX à suivre...

RFSIM99

07 juillet 2009 :

Le nombre obtenu est erroné car
l'inductance n'est pas constante dans la bande

25 juillet 2009 :

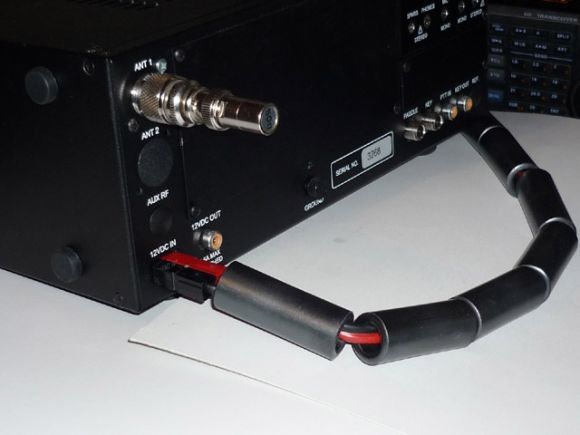

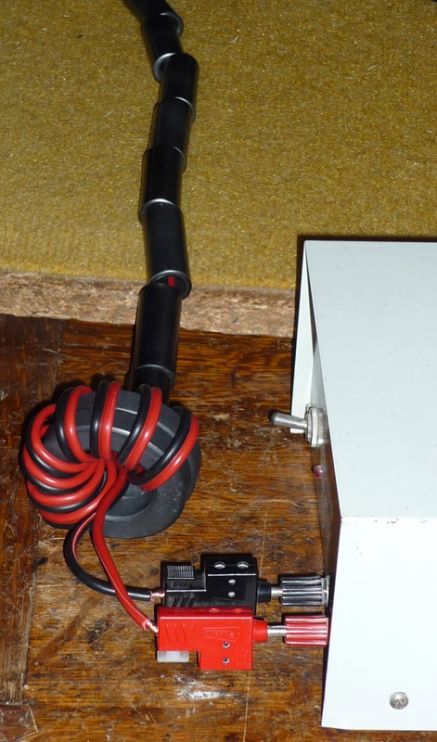

Self de choc pour éviter les retour de mode commun
via le câble d'alimentation DC.

Le Tube de l'été

07 juillet 2009 :

et la tolèrance non prise en compte est de +ou- 25%

07 juillet 2009 :

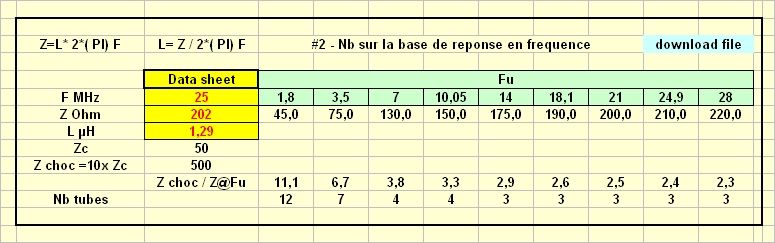

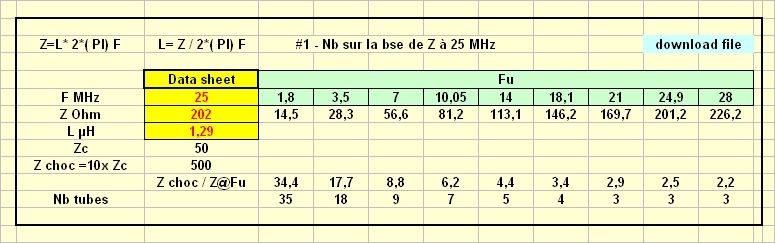

Combien faut il de tubes pour faire un " choc balun " ?

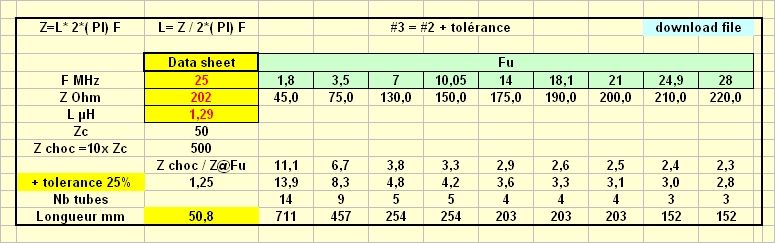

calcul pour Z = 50 ohm et Z série = 10x Zc

04 juillet 2009 :

Balun 1/1

Le Tube de l'été

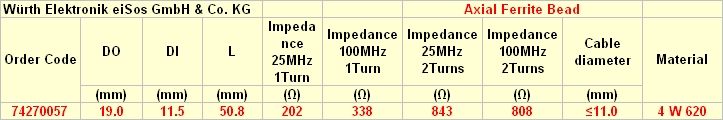

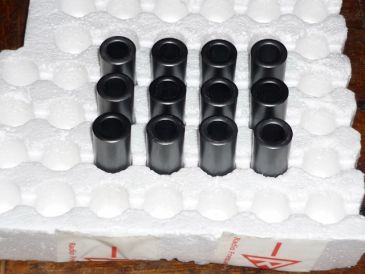

Matériau 4 W 620   NiZn

afin de determiner l'utilisation de ce tube en ferrite
en dehors du cadre " choc balun " sur cable coaxial
voici une petite manip en mode un/un
ou tranformateur 1/1 isolé 50 ohm / 50 ohm.

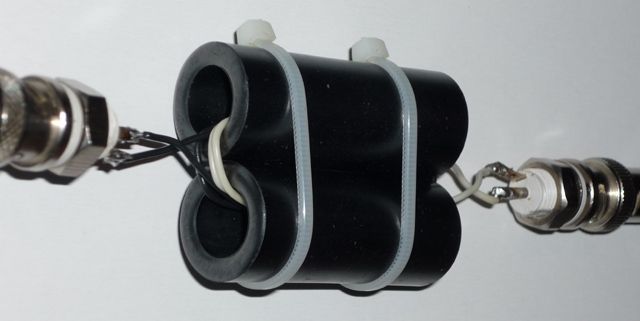

Avec 2 tubes et 2 enroulements de 2 spires
en KY 30.04 de 0.22 mm2,
on mesure à 0 dBm :

- Return loss min 20dB de 1.3Mhz à 4.3 Mhz
et 22 dB sur 80 et 160m

- Insertion Loss <0.1db @ 0dBm
( essais à 100w et plus à suivre )

Avec 2x 8 spires : 25dB @ 134 KHz
                                   28dB @ 400 KHz

---------

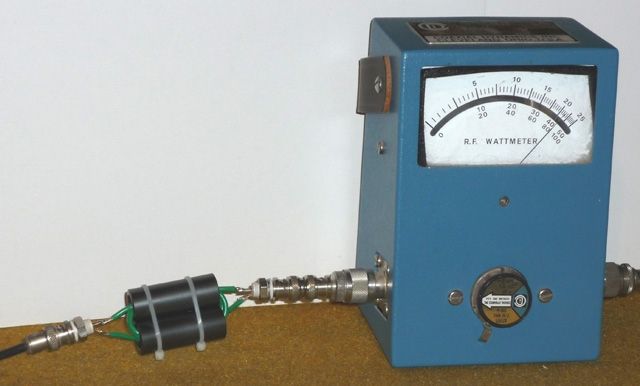

Avec 2 tubes et 2 enroulements de 2 spires
en EPDF8 - KY33A05 de 1.34 mm2

pwr fwd 100W   -->  pwr ref <1w

Elévation de température
mesure par sonde au platine
10 min key down @ T amb 27°c

F = 1820  KHz  -> 15°c
F = 3675  KHz   -> 14°c

QRX à suivre...

13 septembre 2009

Filtre réjecteur de broadcast

    Pour ceux à qui les tores donnent des boutons,
    voici une solution à 1/2 tour par ferrite
    on passe le fil dans le tube, c'est tout !
    ( désolé on ne peut pas faire mieux )

    Les condensateurs et la stucture font le reste.

    Dans cette demo le but est d'atténuer
    le 864 KHz du broadcast local
    avec le moins de perte possible
    sur 1.8 MHz et au dessus.

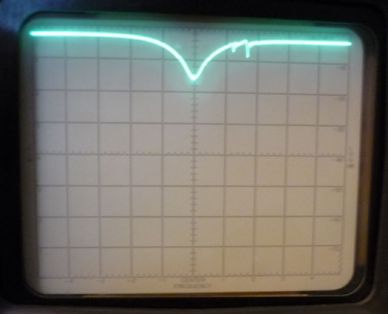

    @1   Filtre bouchon LC //,
               en série dans l'antenne -------------------->

     on obtient -16 dB
     le Q est faible car le circuit est amorti
     par 100 ohm, source + charge.

     C = 10,02 nF mesuré avec LCmeter DF1SR
     d'où
     L = 3.386 µH

     Outil de calcul

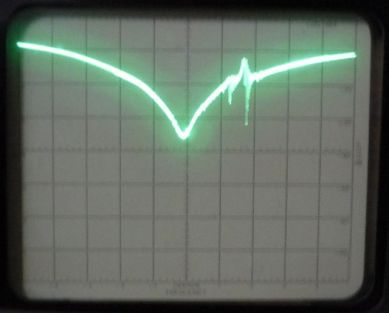

    @2   Filtre Trappe LC  série,
              en Paralléle sur la charge
              soit via un Té entre ame et tresse ------->

     on obtient -36 dB

    C = 10,44 nF mesuré avec LCmeter
    d'où
    L = 3.25 µH

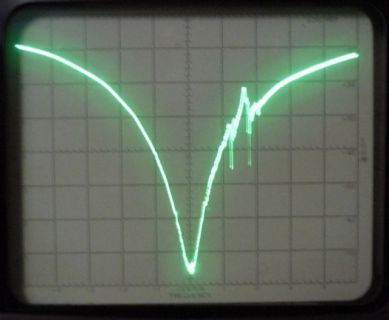

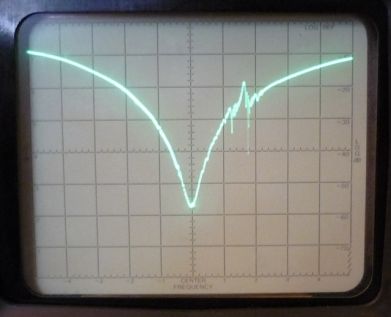

    @3  Filtre en L              -------------------------->
          =  Bouchon  + Trappe


      on obtient -47 dB

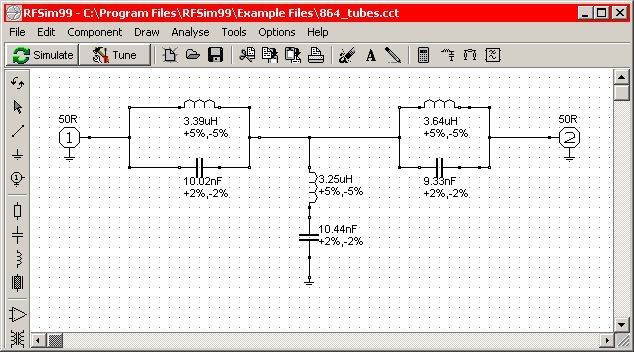

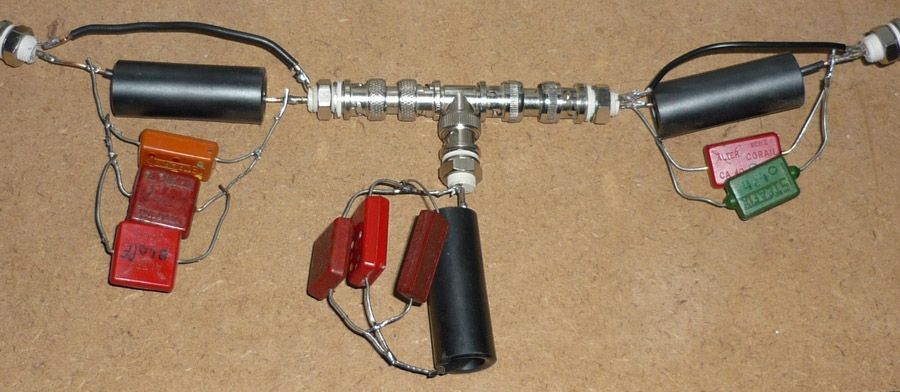

    @ 4   Filtre en T                  ---------------------->
                =  2x Bouchons  + 1x Trappe entre eux

     Bouchon 2
     C = 9.329 nF mesuré avec LCmeter
     d'où
     L = 3.637 µH

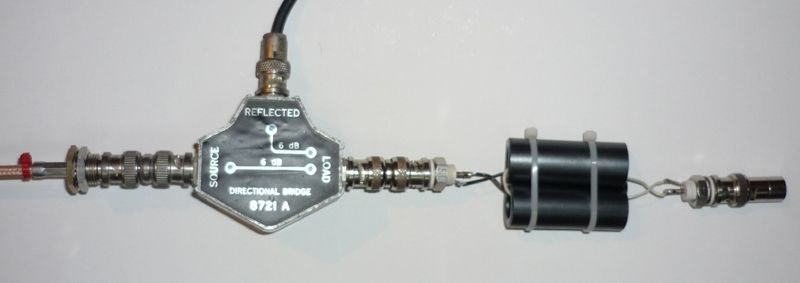

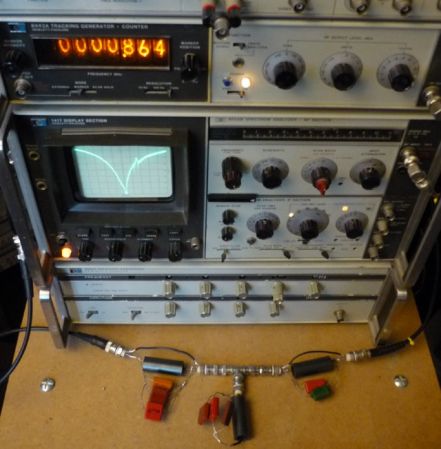

      Sans aucun blindage

      on obtient -75 dB

      et la perte d'insertion est de 2.5 DB

     Le modèle simulé donnant -120 dB
     on est à -75 dB dans le vrai
     et à la limite de l'appareil de mesure

      nota :
    le signal exotique au dessus de la fréquence est causé par l'absence de blindage
    de la manip.     Mettre les tubes dans ses mains fermées suffit à le faire disparaitre.
    @1 @2 @3 c'est vérifié, pour @4 j'ai un problème !

    Outillage

     - un miniVNA ou équivalent

     - des condensateurs mica
       parce qu'ils sont stables en température

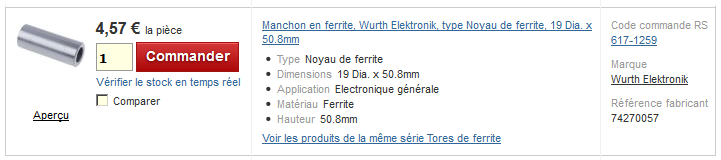

     - 3 tubes, on et trouve ici -->  R Fham

     - un fer à souder

     - Accord LC   Outil de calcul

     -  LCmeter à rampe DF1SR ou équivalent
        au dessus de 3 cellules ( évolutions )

     Evolutions

      pour faire une réjection large bande,
      passer à  5 ou 7 cellules
      en ajustant les valeurs des condensateurs

      On peut se faire aider

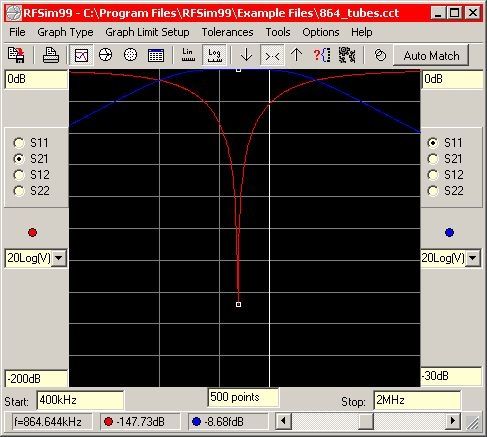

      par un simulateur ---->  RFsim99

      Fichier @4  au  format RFfsim99

13 septembre 2009 2/2

Filtre réjecteur de broadcast

          Alors c'est compliqué les filtres ?

         ( Le plus pénible c'est la mise en boite )

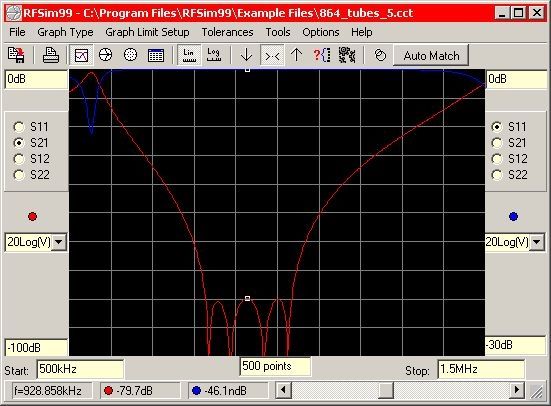

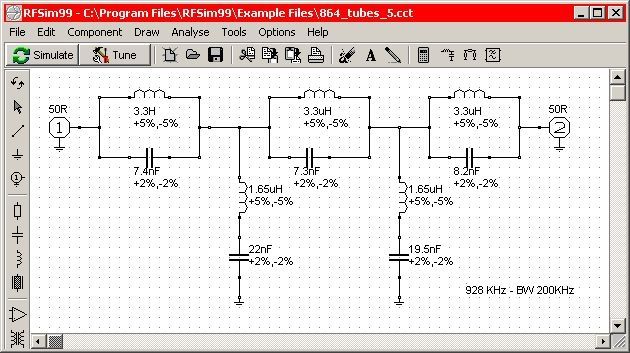

        Alors un petit essai vite fait,  juste pour le fun,
        un large bande à 5 poles.



         L=1.65 pour les trappes est obtenu en mettant 2 tubes en //

     Le PC faisant  le sale boulot, les calculs,
     il ne reste que le travail noble,
     alors il n'y a pas de raisons de s'en priver,
     faites du design.

          QRX  à suivre...
