Antenne RX pour le contest

Comment déterminer le nombre de spires minimum pour 50 ohm ?

Réaliser un transfo 1/1

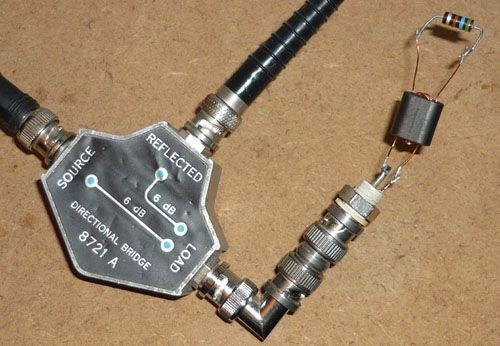

- Pour mesurer la perte d'insertion au minVNA:
  Ce type d'appareil ne mesurant que sous 50 ohms,
  il faut faire deux transfos et les mettre tête-bêche
puis diviser la perte mesurée par deux.

- Diminuer le nombre de spires jusqu'à la limite de perte acceptable
  en fonction de la ferrite disponible, la fréquence où la perte est maximum,
  n'est pas obligatoirement la plus basse.

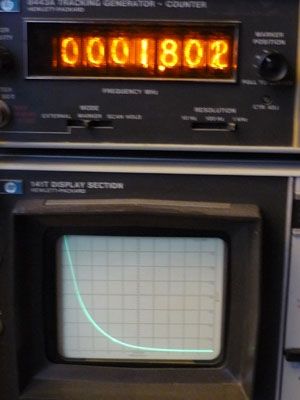

- à défaut de VNA relever la courbe de SWR
  en ayant chargé la sortie par 560 ohms non résistif à défaut de 600
  en RX 1.5 est bien 2 est suffisant
