Préamp 6m / AO-Journal p887

10dB

Préamp 6m

Préamp 6m LNA

02/05/2013

                       Le même objet  était un plus sur le K3 poussif sur 6m.
                       On saura mi-juillet s'il a un intérêt sur le TS-590.

                       La protection à relais n'exitait pas à l'époque du K3,
                       celui-ci ayant Rx ant In-Out à bord.

02/05/2013

                        L'attenuateur de 10dB d'origine permet de mettre à la masse la sortie sans risque
                        dans le cadre de la protection contre les alléas possibles du système de commutation.
                        Un relais applique la masse en isolant de la ligne d'arrivée des 100w du TX,
                        la protection contre le SWR faisant le reste.

                        La protection est active dans 2 cas,
                        - soit il manque l'alimentation ou un câble
                        - soit le signal LNA PTT issu de la boîte à relais
                          en est la cause à titre préventif.

02/05/2013

LNA Low Noise Amplifier

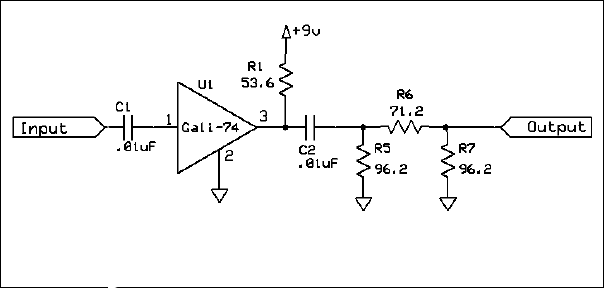

                       L'affaire consiste à recycler un préampli
                       utilisé  sur la sortie IF à 10 MHz dans un LPpan du K3.
                       Mesuré au banc il donne 10 dB jusqu'à 110 MHz butée haute du système HP,
                       en fait la limite est beaucoup plus loin,
                       le MMIC GALI-74 de Mini-Circuits allant bien au delà de 400 MHz.
