Il résulte de cette analyse que :
à défaut de câble coax 100
 Ω rare et donc cher,
du 75
Ω est préférable à du 50 Ω .

On peut aussi constater que :
le balun s'il utilise un câble à la bonne impédance,
est neutre sur sur une large plage de fréquence
ce qui est à pripori assez surprenant.

Donc si du SWR apparait parce que l'antenne ne présente pas 200
Ω + Ø J
la part imputable au balun y sera faible.

Rappel :
La longueur électrique du câble est 1/2 onde
La longueur physique est plus courte
d'un coefficient multiplicateur toujours inférieur à 1.
Le facteur de vélocité dépend de la nature de l'isolant entre âme et tresse.
Le fabricant donne cette valeur dans son catalogue.

La valeur la plus courante est 0.66,
mais elle n'est pas unique,
tableau ici.


-=-=-=-=-=-


Cette page est issue de ma participation à une discussion
sur le Forum
Antennes créé par F5AD.

( et c'est en français )

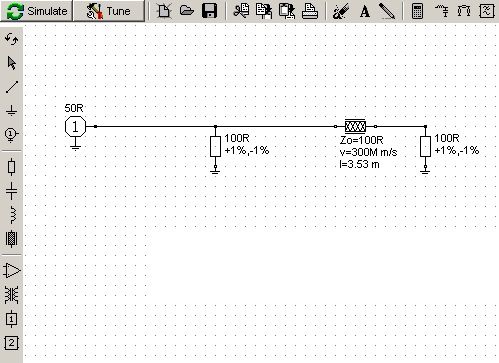

Simulation H11 sous RFsim99

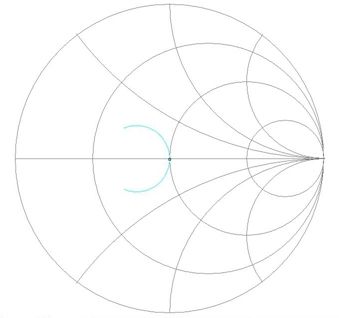

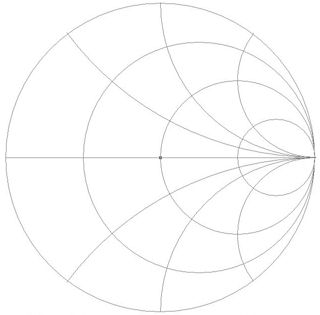

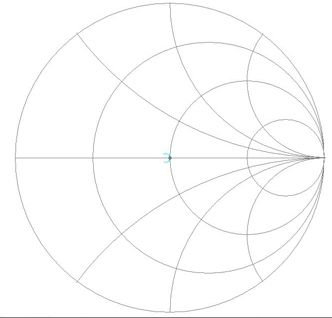

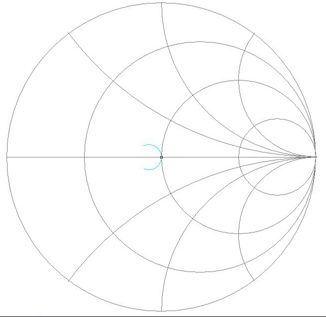

Abaques de Smith fonction de Z coax
                                   50 ohm                                                                               75 ohm
Impédance du câble 1/2 onde   F 30 MHz
Balayage 20 à 40MHz
    90 ohm                                                                                100 ohm

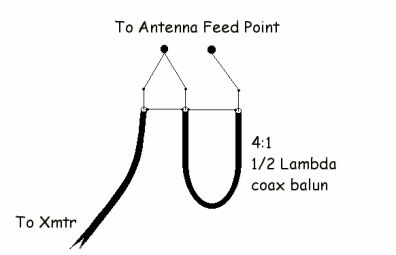

Balun
 Demi Onde
4/1

last Update 13/03/2012
 13/03/2012

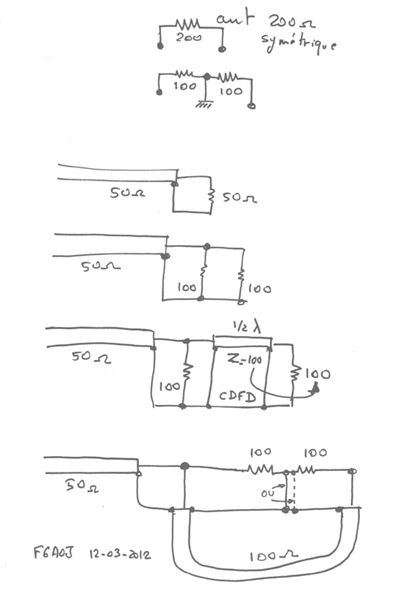

L'objet de cette page est justifier la valeur de l'impédance du câble utilisé
pour déphaser de 180° le signal.

Ce balun n'est pas large bande comme la plus part des modèles à ferrite,
il a une bande passante limitée,
Elle est centrée sur une fréquence dépendant de la longueur de la ligne de déphasage.
