Yaesu FT-2000 Roofing Filter

Optimization and Improvement Project

AC0C

13/10 FT-2000 house

c'est sérieux , c'est un site Suisse.
( link : tks F5QE )

update 16/02/2011

--- Yaesu FT-2000 ---
Options
User manual
ARRL Product Review
-
ARRL chart
Menu FT-2000 review

Yaesu.com/ FT-2000

( members only )

07 septembre 2009

IF-2000 Interface Board
rfspace

      C'est un convertisseur IF compatible FT2000
      - en fréquence 69.45 MHz
      - en modularité
      Il se met dans le FT 2000 à la place prévue pour le module Yaesu
      qui fait partie du système DMU 2000,  Data Management Unit.

      C'est un convertisseur qui sort en 10.55 MHz

      Le but de RFspace est ensuite de proposer
      ses adaptateurs SDR comme "band spectrum",
      mais n'importe quel SDR capable d'aller sur 10.55 MHz
      sera compatible.

      La suite de la chaine est
      - une entrée carte son supplémentaire 96 ou 192 Khz
       ou mieux un boitier son en USB2
      -  un PC
      -  un écran standard dédié, donc un de plus.

      Tout mis bout à bout, c'est plus standard et plus économique
      que l'usine à gaz Yaesu,
      qui n'est rien d'autre qu'un pc dédié et camouflé,
      et donc hors de prix car spécifique.

       IF2000 de rfspace est solution simple, élégante et économique
       à un problème bien mal résolu par Yaesu.


       Prospective

       Il y a fort à parier qu'à terme,
       les liaisons USB remplaceront les ports com,
       et que sauf peut être sur les transceivers très haut gamme,
       le band spectrum fera partie des données USB CAT.
       La partie son 192 Khz se résumant déjà à un chip
       étant intégrable à tout transceiver.

       QRX  à suivre...

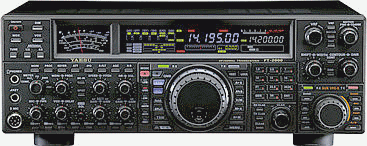

FT-2000

Review

-- Ergonomie --

Pour un appareil de même taille et même puissance,
la ventilation est plus bruyante que celle du 1000-mp,
qui était pourtant convenablement dimentionnée, étrange.
Le caractère sifflant du spectre est pènible.
-.-

Les rondelles en caoutchouc sur la face latérale opposé à la poignée
doivent je suppose être considérées comme étant des pieds ?
Vu leur épaisseur, 5 mm avant compression,
il convient de choisir un sol respectant les normes CE
avant de poser l'objet.
Il faudra cependant se munir d'un niveau
au cours de cette manoeuvre
sous peine de faire racler le sol
par l'arrête gauche de la face avant.

Doit on déduire qu'il s'agit d'un portable HF
parce qu'il est équipé d'une poignée,
bien qu'il pèse 15 Kg ?
-.-

Le Jack 3.5 stéreo "phones" n'a pas été maintenu,
il aurait été plus subtile de le conserver et de le réaffecter à
une entrée micro type électret ou Heil,
ce qui aurai évité de devoir faire un adaptateur de cablage,
et parfois de l'oublier avant de partir opérer à l'extérieur.
La poignée, on peut s'en passer,
surtout vu la fragilité de la face avant et la qualité des pieds,
l'adaptateur micro, non !
-.-

Le mode packet fait toujours l'objet de boutons en face avant,
et donc de mode sur la liaison CAT.
Qui utilse ce mode en contest ou en DX
qui sont plus 99% du marché de ce transceiver ?
Depuis la généralisation de ADSL
il n' y a plus du tout de marché pour le Packet.
Le concurent Icom a depuis longtemps supprimé ce bouton.

Un bouton PSK aurai été plus productif,
et aurai permis de loger le mode en automatique.
( rappel : pour le DXCC, le classement Digital = RTTY ou PSK ou .... )

La mesure du rapport signal sur bruit
est réalisée à partir du signal de la sortie AF.

La fréquence est mesurée au passage,
avec un compteur HP 5328A
et le S/N avec un analyseur de spectre
pour carte son de PC.

L' affichage de la valeur du Pitch
n'est plus possible, sans l'usine à gaz
DMU2000 à 1000 $, sans clavier ni écran,
et qui même avec ne pourrai pas loger
quel progrès !

Le PC restant donc incontournable, pourquoi
acheté un machin qui ne sert qu'à encombrer
la table et donc à dégrader l'ergonomie,
puisque les rares fonctions utiles
qu'il permet d'obtenir sont accessibles
sans surcoût depuis un PC standard.

Cette retombée sans efficacité,
d'un produit développé pour des pro,
n'a rien à faire dans le catalogue amateur.
Par contre il peut laisser supposer
que le fabricant ne sais pas déterminer
quels sont les besoins réels
de ses clients potentiels.

La documentation
en français
produite par le fabricant
à l' aide d' un
traducteur automatique
est évidement
médiocre.

C'est un pis-aller
pour ceux qui ne lisent pas
l'anglais technique.

La version d'origine
en anglais évite
de perdre son temps
à interprèter cette
boullie.

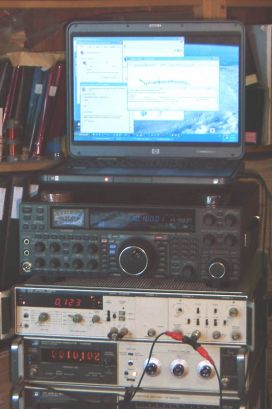

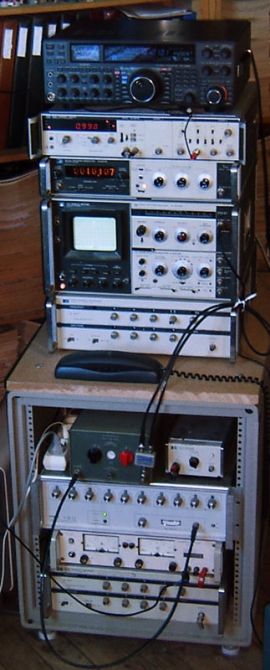

FT 2000

FT-2000

HP 5328A
compteur

HP 8443A
Tracking generator

HP 141T        HP 8553A
  Spectrum          tiroir
  Analyser       RF 110 Mhz

HP 3320B
synthesizer inutilisé

HP 461A
Ampli inutilisé

Merimac PD-20-50
splitter

Ferisol  LA201
attenuator 129 dB pas 1dB

PTS 160
Synthesizer pas 1Hz

Sodilec
alim 40v 2A
pour cd relais coaxiaux
FT-1000-mp  / FT-2000

HP 3320B
synthethesizer inutilisé

Merci à Guy F5BLN pour le prêt de son tcvr,
modèle de base sans option ajoutée.
Serial Number # 7E190069

Sensibilité :
spécification -> 0.2µV @ bw 2.4 Khz
soit -120 dBm
donc conforme, plus de la marge sur cet exemplaire.

en CW avec le DSP le signal est décodable
à -140 dBm avec encore 6 dB de rapport signal/bruit.

mais c'est sur le banc, ce n'est pas sur la bande,
il n' y a pas de bruit, du tout,
sauf celui des composants
qui à ces fréquences est très faible.

Ce n'est certainement pas sur les bandes basses
que la sensibilité fera défaut
vu que le S-mètre ne descend jamais en dessous
de S7 (32 µV)  sur l'antenne d'émission
et S5  (10µV ) sur une Beverage

S-mètre
- marketingement généreux de 1 point,
- totalement non linéaire en dessous
comme sur le 1000-mp
- le S-mètre est saturé à s9 +55
soit au dessus de -24 dbm

En position Roofing = 6KHz seulement,
sur une porteuse à -26 dBm,
pour une audio autour de 800 Hz
le  S-mètre oscille de 1 point ,
donc CAG "pompe" ?

La constante de temps de l'AGC ne change rien
DSP et DNR sont sans infuence,
l'audio n'est pas affectée.

Le même phénomène existe aussi à -54 dBm
mais en moindre amplitude, 2dB tout au plus.
Le phénomène est le même quelle que soit la bande.

?
