F6DMQ / AO-Journal p411

Download EZNEC file
f6dmq40m.ez

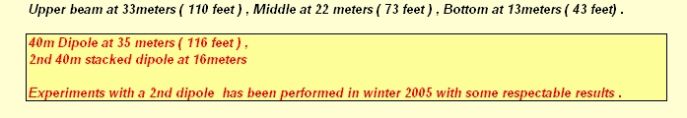

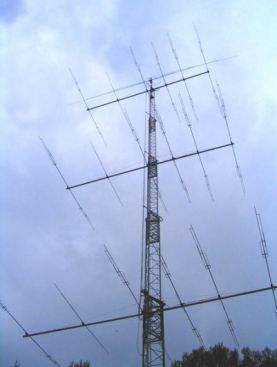

A la vue de cette remarquable réalisation
qu'est la station de Yves F6DMQ

je m'étais demandé quels étaient précisement les caractéristiques
de 2 dipoles superposés en phase, ( supposés sans couplage mutuel ).

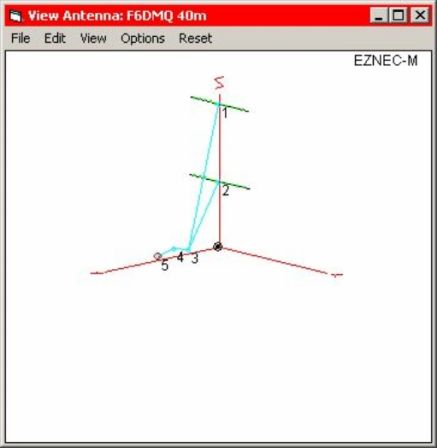

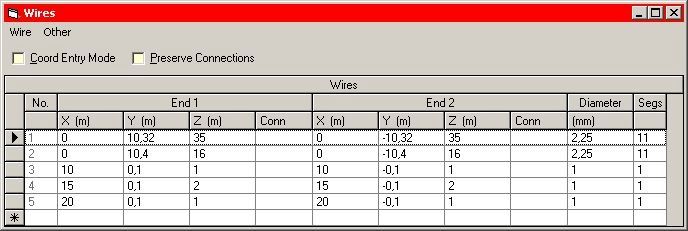

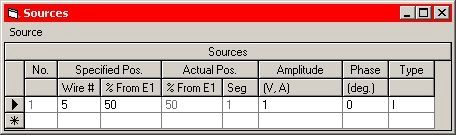

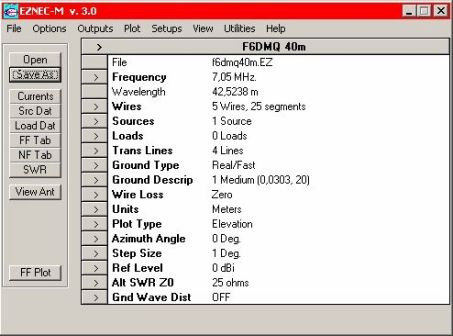

Pour le savoir, j'ai simulé la configuration avec EZNEC-M V3.0.
Les dipoles raccourcis par des "Hairpins" KLM ont remplacés par des
dipoles composés de deux 1/4 onde à diam constant,
la version utilisée de eznec ne sachant pas modéliser les "Hairpins" .

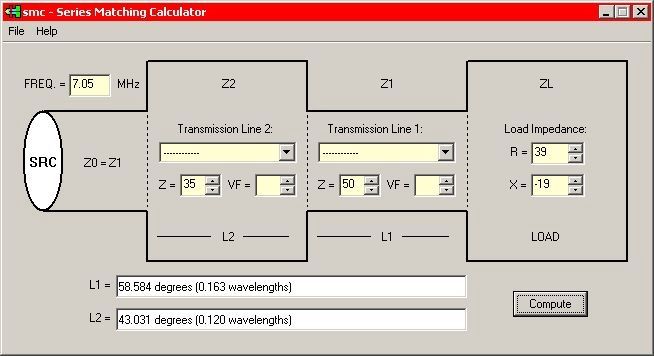

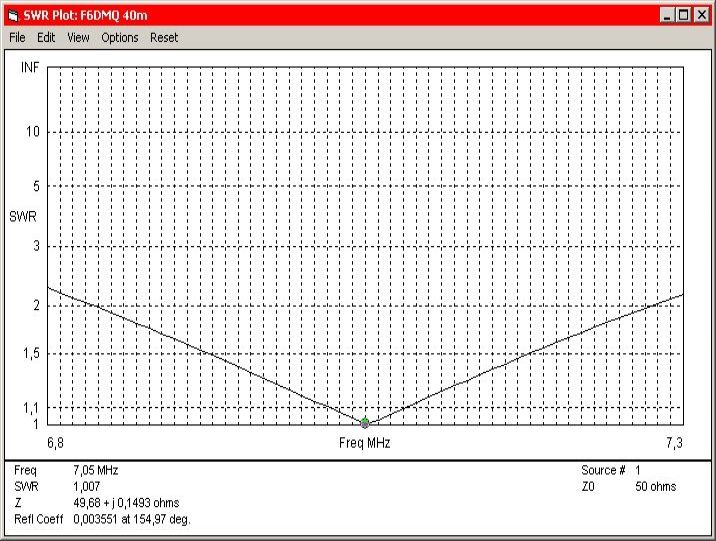

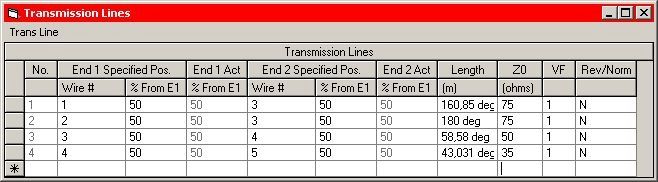

Le matchage simulé de l'ensemble est réalisé par des lines coaxiales en
série. l'outil de calcul est SMC de W8WWV.

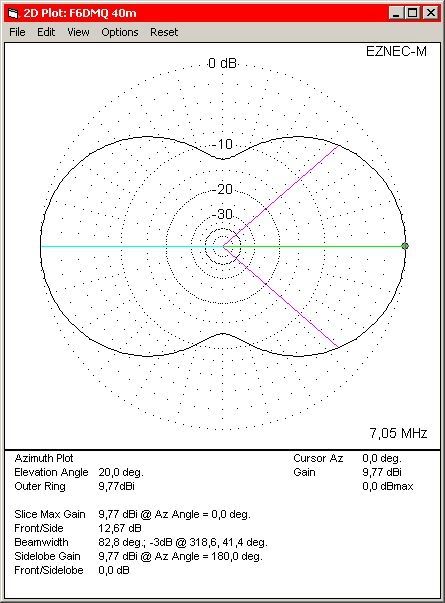

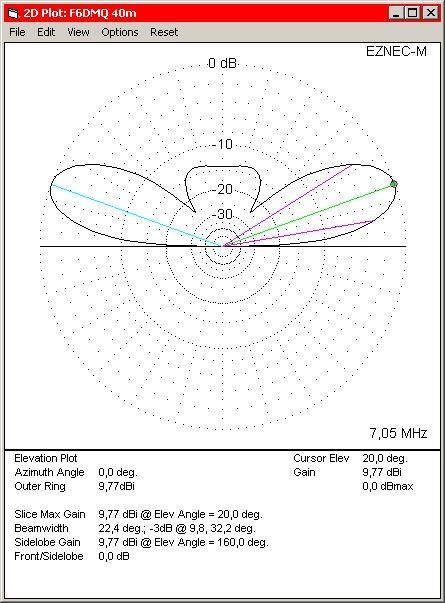

Les résultats montrent que les performances obtenues par cette
configuration sont équivalentes à celles d'une beam 2 elements.

F6DMQ
