Elector synthesizer : CY27EE16ZE
Your Source for SoftRock Radio Kits
                8.215--> I
0 dB-----

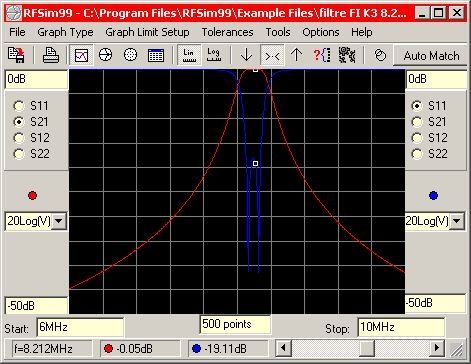

V : 2 dB / div

H : 100KHz / div

BW 200 KHz

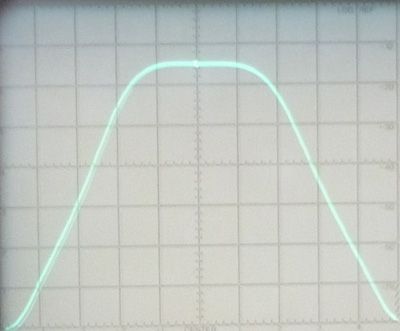

perte d'insertion 1dB
vu par  F5NBU
une petite partie d'un pile up FT5GA
29/09/09 15:00z  20m cw

Largeur max du spectre décodable par skimmer : 20 KHz
mais la moitié est perdu à cause du centrage sur la fréquence TX
F5NBU système SDR

K3 + lp-pan
E-mu 0202 : boitier son USB 2
Micro-ham et ses ports virtuels

Configuration software 1

CW skimmer et rien d'autre
parametres :

- softrock IF
- com port du K3
- audio if -6000hz
 ( à cause le la version 1 du lp-pan )

- E-mu 0202
  .. Echantillonnage 192 KHz
  .. power off = never

- LP bridge non utilisé  car conflit
  avec micro-ham


ou cfg software 2

- power SDR IF

Logger : Dx4win
F1JKJ système SDR

K3 + lp-pan
Carte son : Infrasonic Quartet PCI
Micro-keyer

Configuration software 1

CW skimmer et rien d'autre
parametres :

- softrock IF
- com port du K3

- LP bridge non utilisé,
  remplacé par le hub/splitter USB
  interne du micro-keyer


ou cfg software 2

- power SDR IF

Logger : .dxlabsuite




Réception radios en DRM

SDR       I / Q

& K3
                 FT 1000mp
p11
LPpan
EMU 0202
Power SDR IF
CW skimmer
MixWin

 07/11
last Update 08/11/2009
#5
#6
#2
#4
#3
#1
     31 octobre 2009
     Users



















































































      QRX  à suivre...
     01 novembre 2009

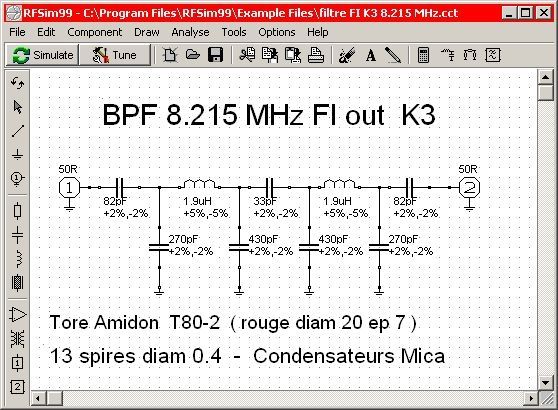

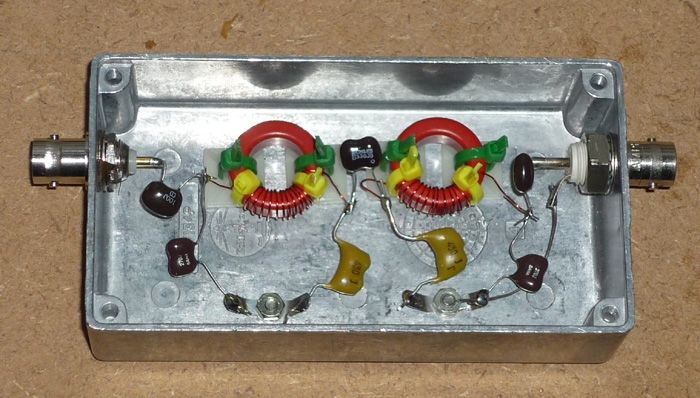

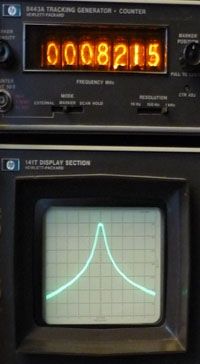

Filtre 8.215 MHz pour FI K3





























     31 octobre 2009

 Compilation d'info.
    Hardware

        E-MU 0202 usb 2.0
       ( ne jamais mettre sur power off, la config "Son" de windows ne s'en remettrait pas )

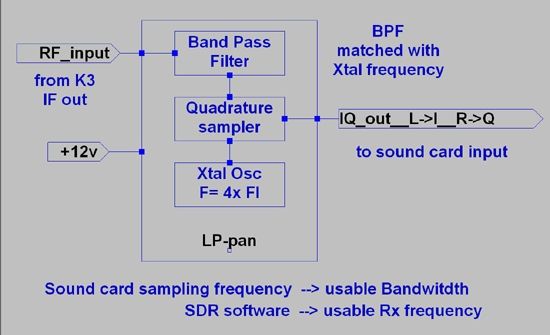

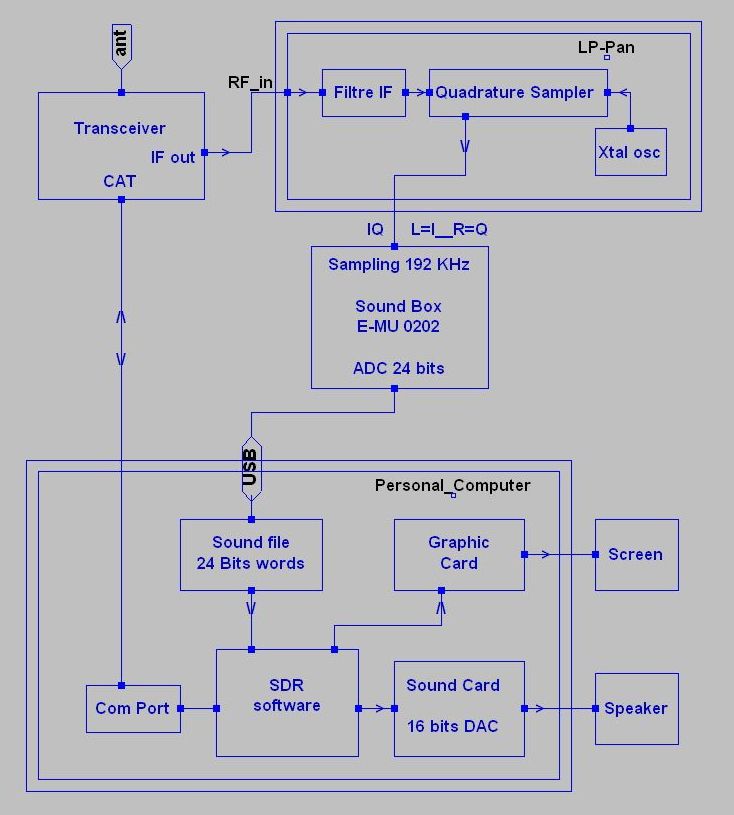

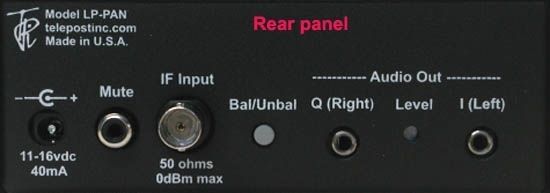

        LP-pan   IQ Panadpter  by N8LP Telepostinc          Feb 2009  Product Review of LP-PAN.--->

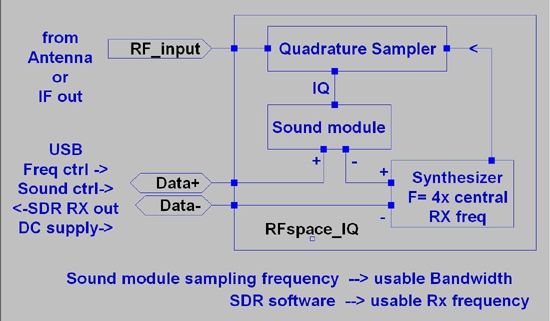

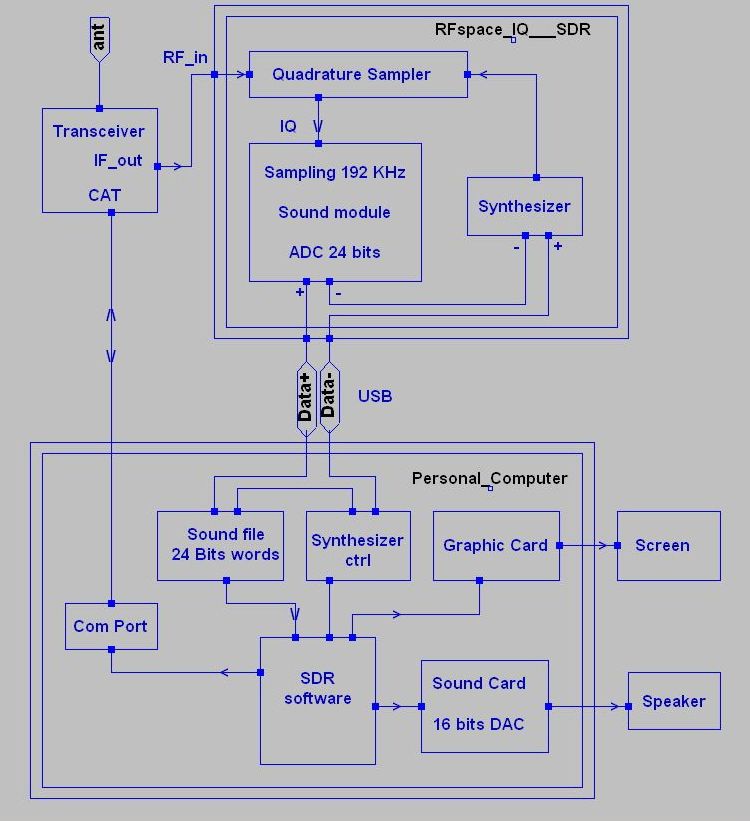

       SDR- IQ  by RFspace

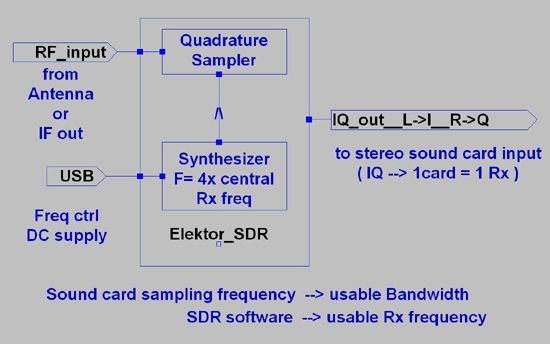

       Radio Logicielle (SDR)  Elektor ( 070039-91 )

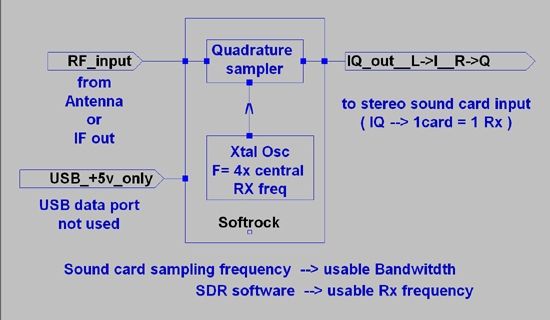

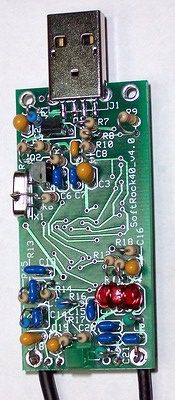

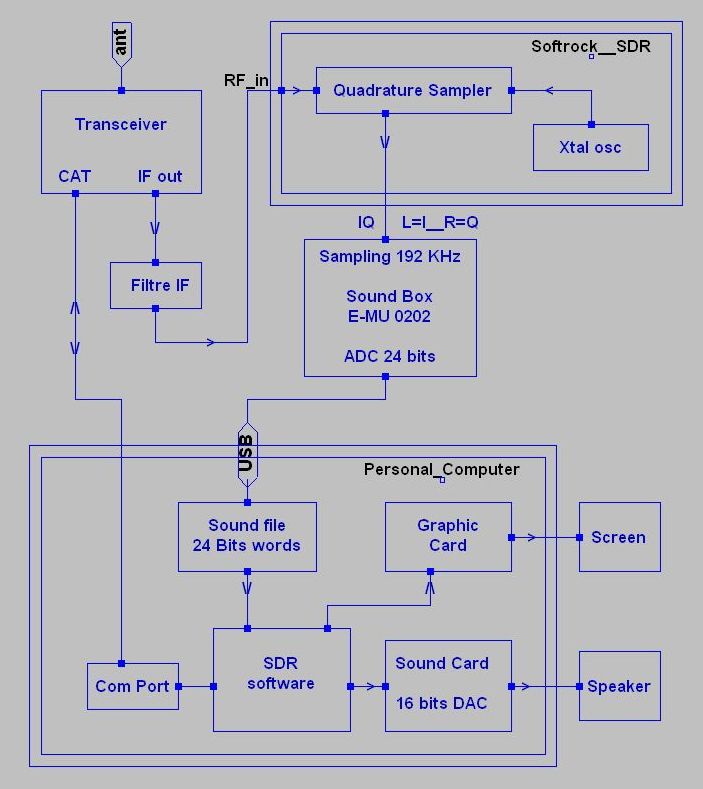

       Softrock : basic IQ SDR

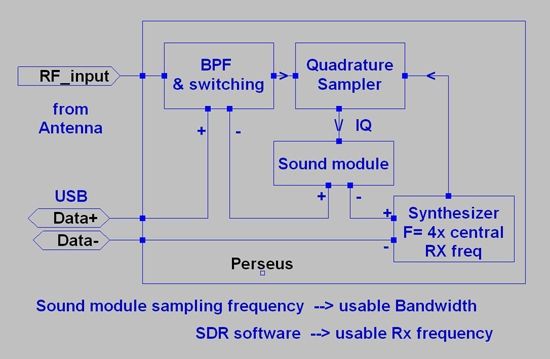

       Perseus   full  IQ  SDR  Rx

       Elecraft K3 : souvent compatible kenwood ( CAT, micro )

       FT-1000mp   ( CAT : no RTS )

      Software

       Power SDR IQ  by Christos SV1EIA            Download

       Power SDR IF                                                Download
       utilise des fichiers au format ASIO

       LP Bridge  Ports virtuels pou LP-pan

       TRX-Manager  Ham Radio CAT software

       CW skimmer
       utilise des fichiers au format MME

       Spectra Vue  de RFspace ( need RTS )

       SDR Radio I2PHD

       G8JCF's Software Defined Radio

       Mixwin
       2x ch : Left Main Rx -  Right sub Rx
       pb : macro "align" on Main VFO only !

       "MixW serial port bridge" Ports virtuels pour Mixwin

       DDUtil  Data. Decoder Utility writen by K5FR for flexRadio
       notes by IK2EGL  : enhancing integration software
       Kenwood CAT only !

      nota : l'ordre de démarrage des logiciels est très important,
      en cas d'utilisation de ports com virtuels


      Video

        PowerSDR / IF Stage K3 Short Demo

        PowerSDR / IF Stage Elecraft K3 Part II

        RFspace SpectraVue Support for the Elecraft K3


     Links

       Digital solutions

     03 novembre 2009

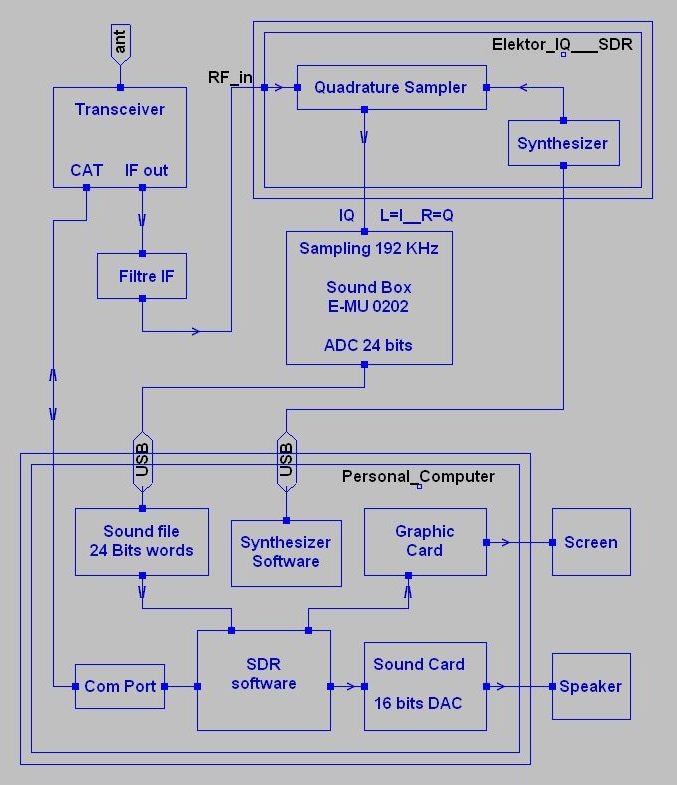

SDR synoptics




























     07 novembre 2009
SDR IQ as IF RX Systems




     04 novembre 2009
SDR ACC



     Tmate USB tuning knob

     compatible with
     PERSEUS and PowerSDR
     using VCOM and CAT protocoll.







   K3 IF out Isolation & IF out level
