Stabilisation en fréquence compatible
avec la durée d'un QSO court
obtenue par inertie thermique,

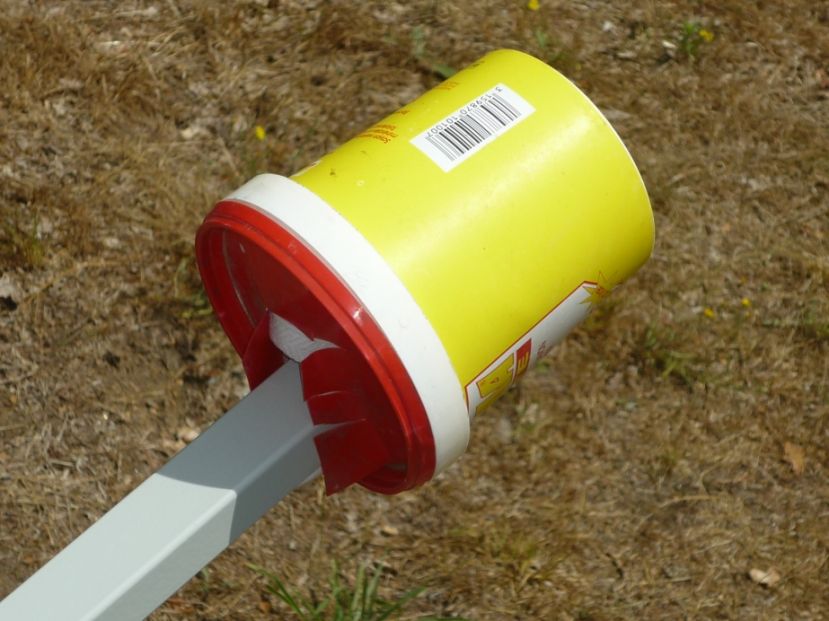

un gant de toilette sur la LNB,
le tout dans un radome Mac Gyver.

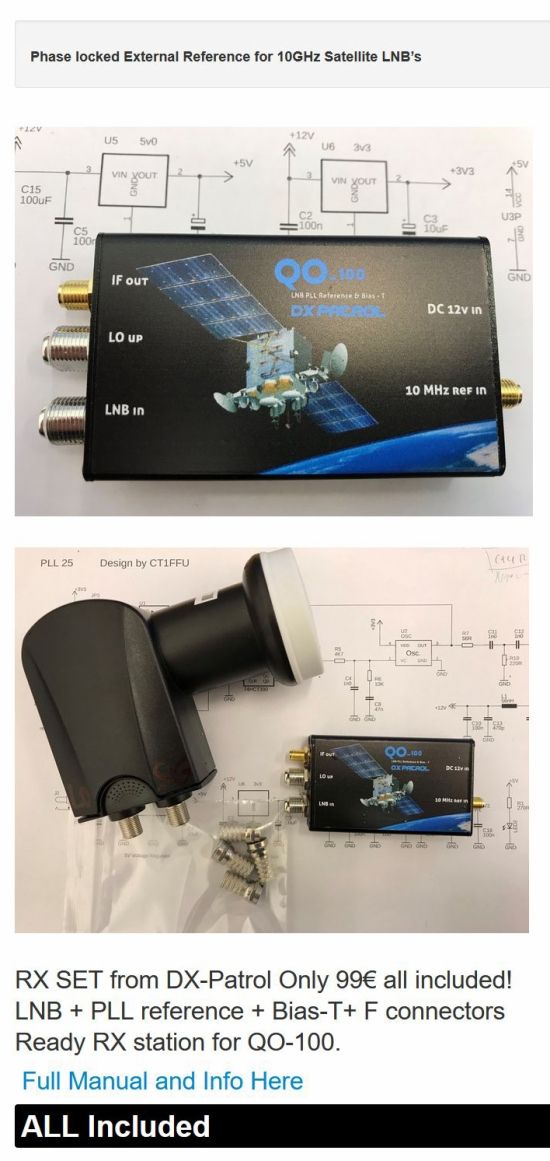

Solution sérieuse,
remplacer la LNB
par une type PLL à 2 sorties
modifiée pour une entrée LO,
en sacrifiant la sortie 2,
et en arrêtant le clock interne.
Un synthé externe
réferencé GPSDO 10 MHZ
remplace le clock interne.
Il faut un 2ème coax pour
envoyer la ref du PLL dans la LNB
avec la durée d'un QSO court
obtenue par inertie thermique,
un gant de toilette sur la LNB,
le tout dans un radome Mac Gyver.
Solution sérieuse,
remplacer la LNB
par une type PLL à 2 sorties
modifiée pour une entrée LO,
en sacrifiant la sortie 2,
et en arrêtant le clock interne.
Un synthé externe
réferencé GPSDO 10 MHZ
remplace le clock interne.
Il faut un 2ème coax pour
envoyer la ref du PLL dans la LNB
https://www.youtube.com/watch?v=Kosw1yb2RFg
26/07/2019

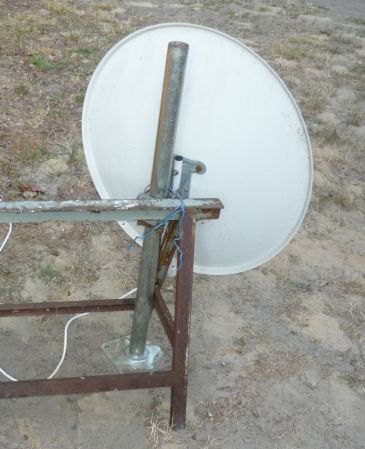

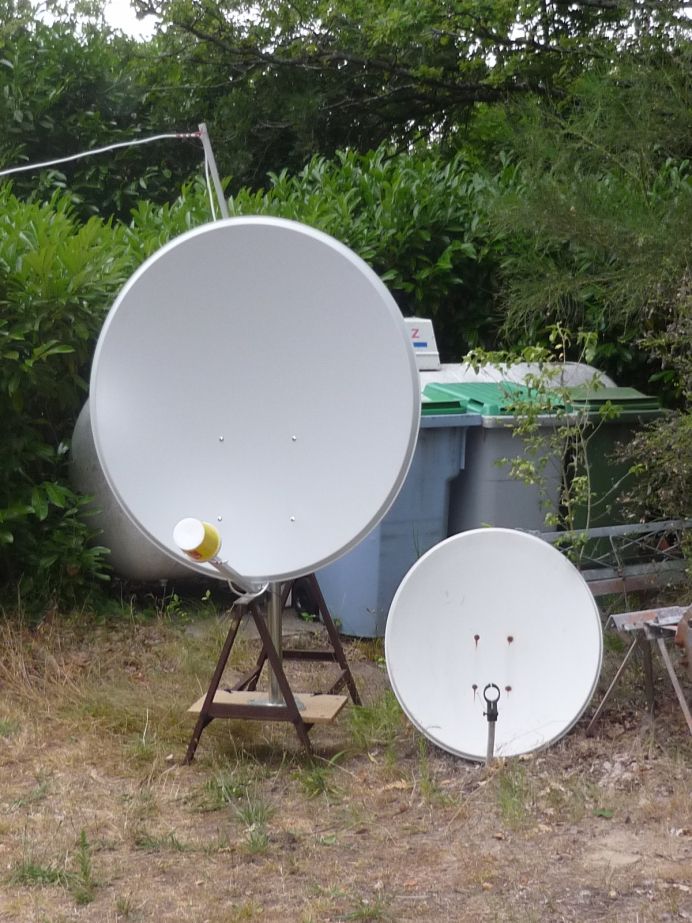

Paraboles offset, dimensions utiles
nouvelle 105 x 115 ancienne, 69 x 77
nouvelle 105 x 115 ancienne, 69 x 77

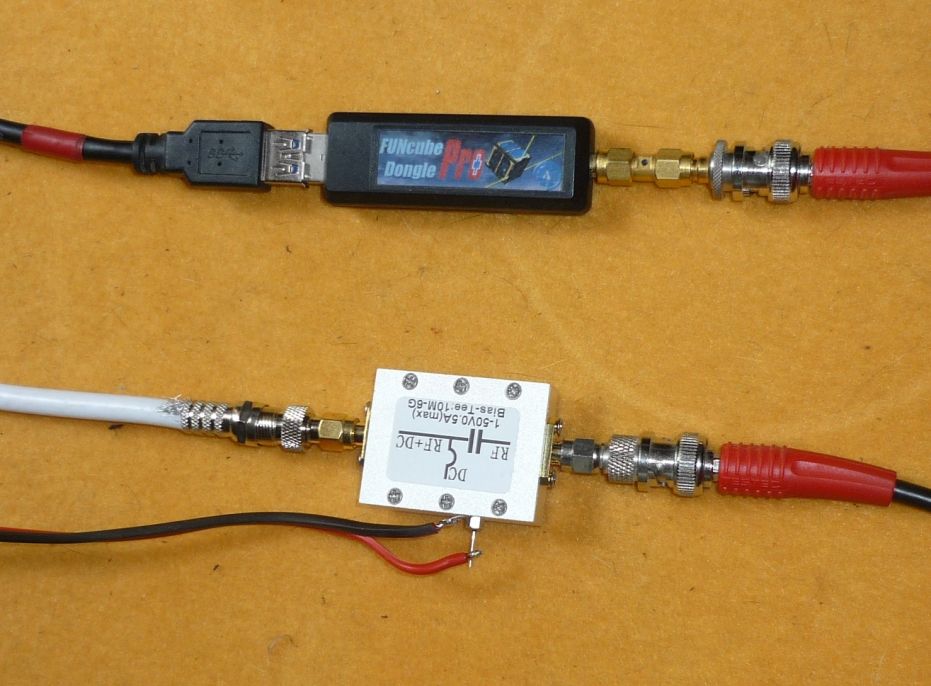

T-bias neuf
F / SMA neuf
Cable court SMA / SMA
et attente
et attente

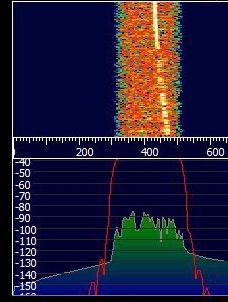

HDSDR

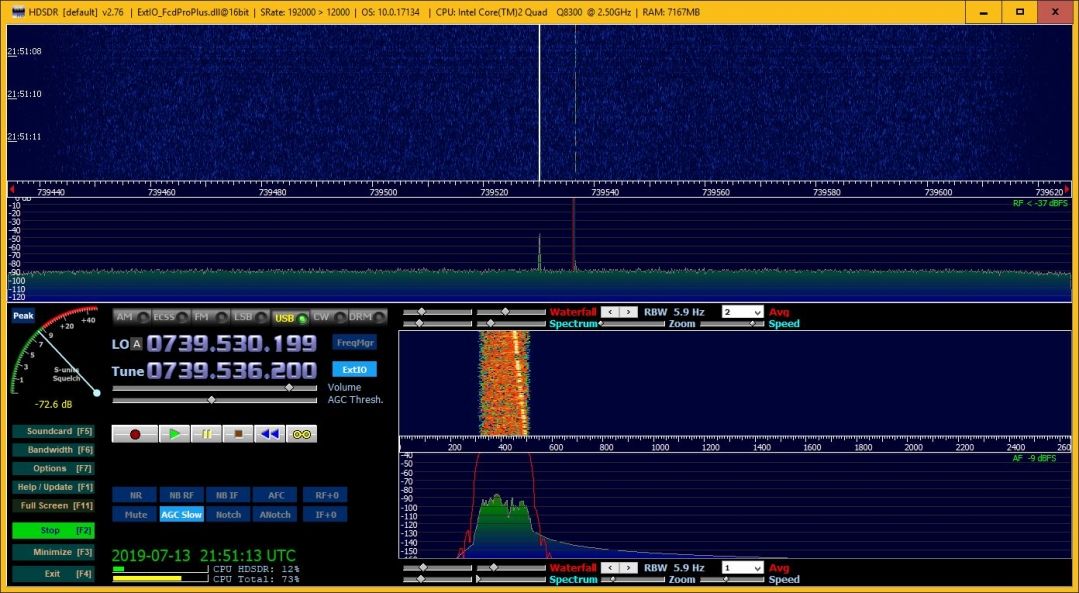

10 550 CW Beacon
SNR 10 dB max
10 550 CW Beacon
SNR 10 dB max
HDSDR

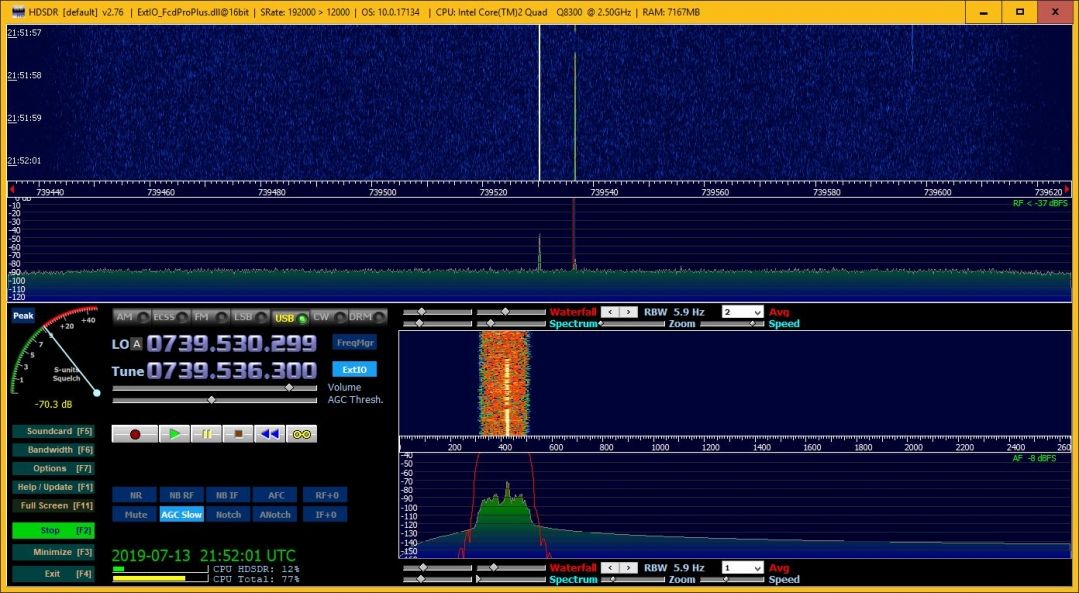

CW Beacon 10 550 MHz
( WL 3cm )
IF 739.550 MHz
SNR 10 dB max
tout juste compatible CW
CW Beacon 10 550 MHz
( WL 3cm )
IF 739.550 MHz
SNR 10 dB max
tout juste compatible CW
02-10-2019

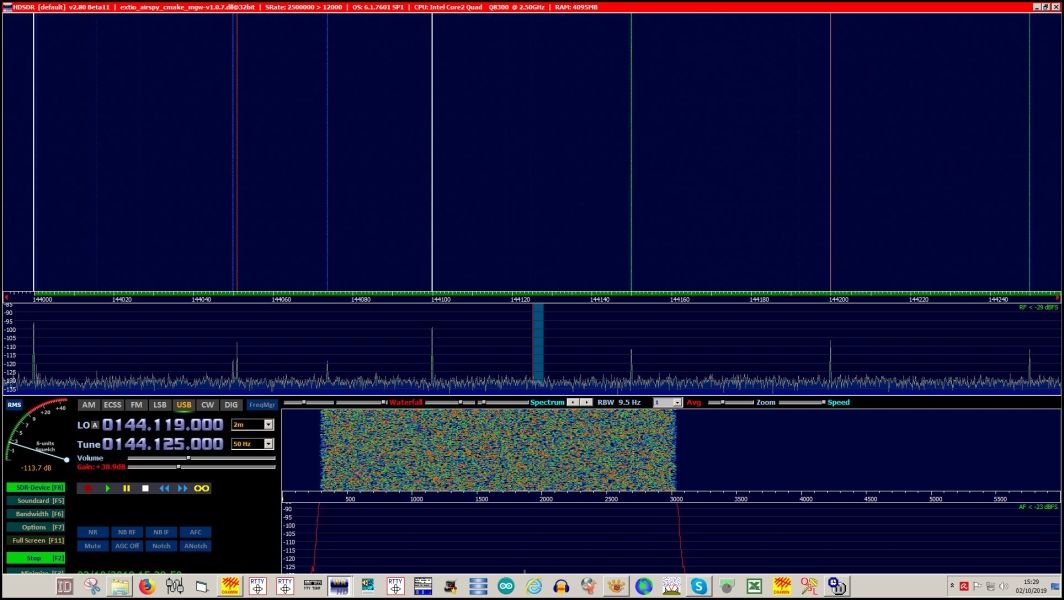

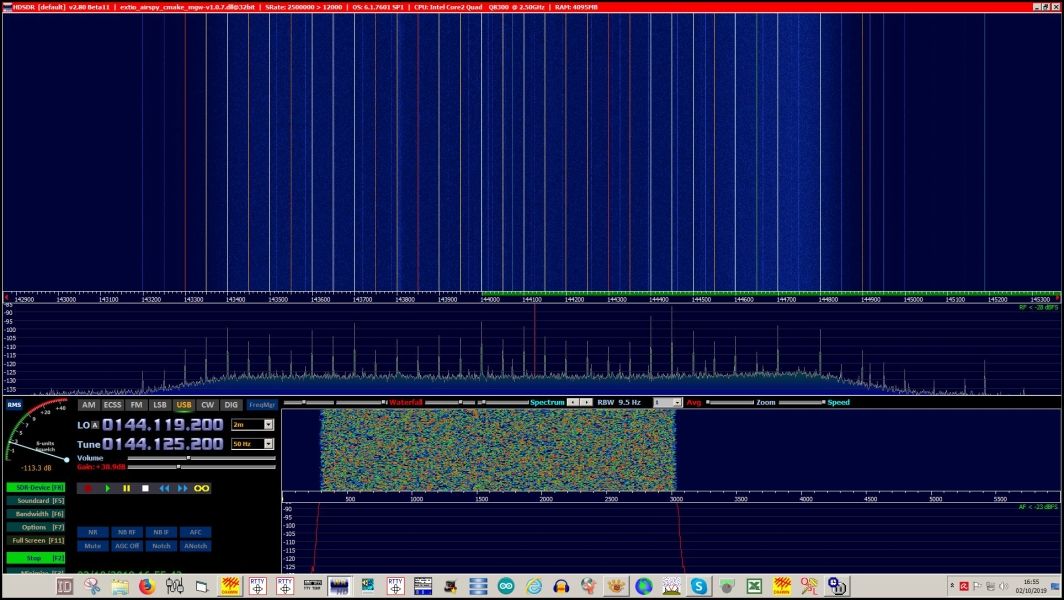

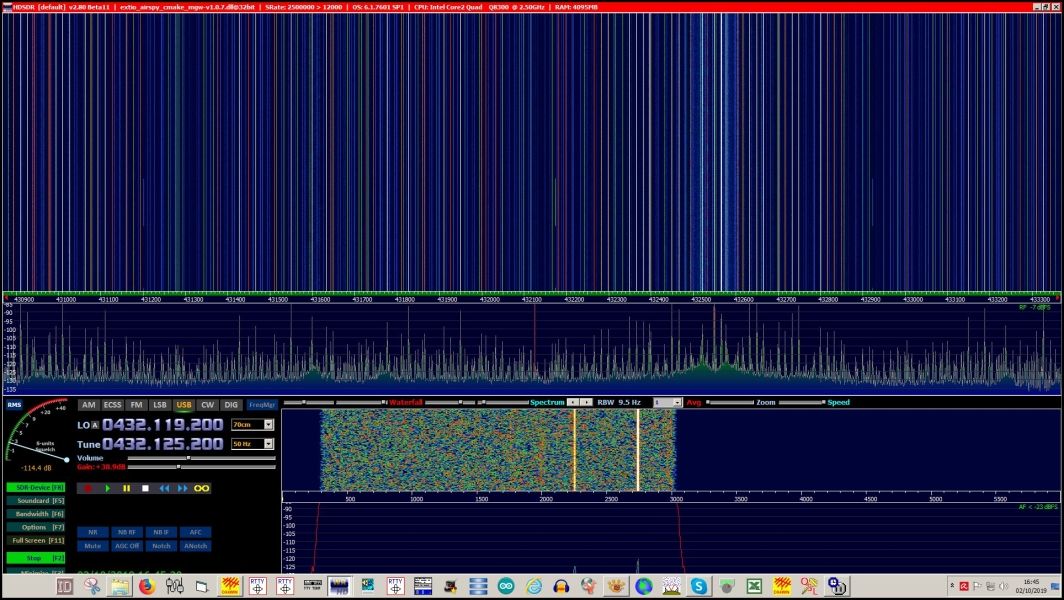

Comparaison FI 144 vs 432
sur 2.5 MHz de spectre
Comparaison FI 144 vs 432
sur 2.5 MHz de spectre
02-10-2019

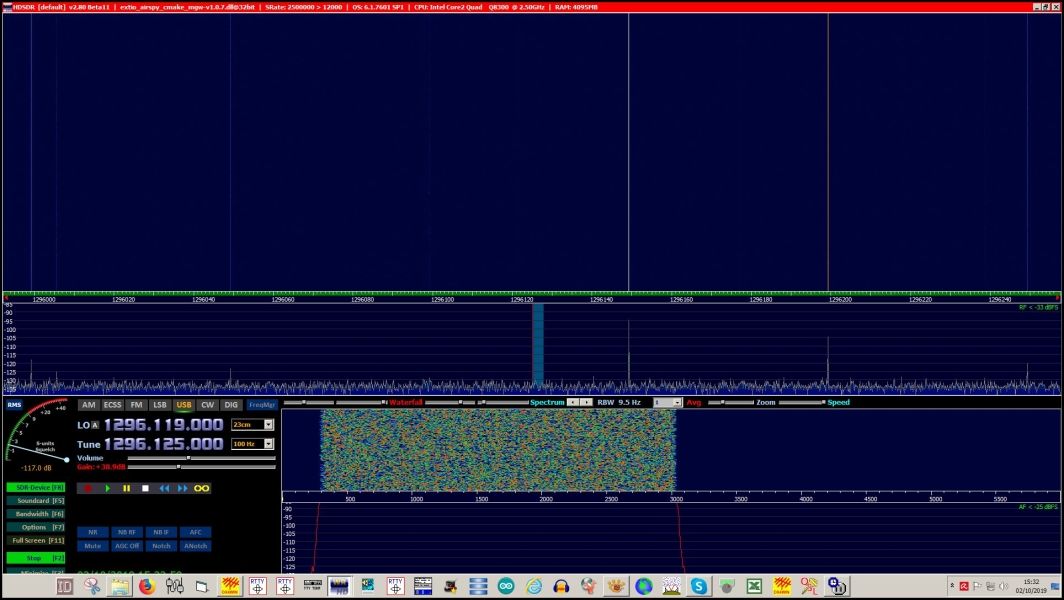

Spectre Down Converter Dx Patrol Mk2
relevé avec Airspy
LNB non connectée
mais chargée 50 Ohm
En FI 432 le spectre est une horreur...
Spectre Down Converter Dx Patrol Mk2
relevé avec Airspy
LNB non connectée
mais chargée 50 Ohm
En FI 432 le spectre est une horreur...
18-07-2019
Remplacement de la LNB par Avenger PLL321S-2
Déplacement de la parabole
pour tenter d'échapper la crête des arbres hauts de 20m.
L'élévation de 30° seulement
exige un recul min de 35 m
et 40m sont disponibles.
Insertion d'un attenuateur entre le T-bias et le SDR
Résultat:
SNR 24dB
SSB viable (S1)
atten :
10dB stn QRP
20 dB stn QRO
Remplacement de la LNB par Avenger PLL321S-2
Déplacement de la parabole
pour tenter d'échapper la crête des arbres hauts de 20m.
L'élévation de 30° seulement
exige un recul min de 35 m
et 40m sont disponibles.
Insertion d'un attenuateur entre le T-bias et le SDR
Résultat:
SNR 24dB
SSB viable (S1)
atten :
10dB stn QRP
20 dB stn QRO
18-07-2019
Stabilité :
après 2 heures de chauffe
la balise reste copiable avec un filtre de 300 Hz
avec une bonnette constituée d'un gant de toilette
pour absorber les variations instantanées
en créant de l'inertie thermique.
Next step ; SDR console de G4ELI
contrôle de dérive LNB par logiciel
Balise BPSK 10 489. 800
soit en IF 739 800
Tuto de F5UII
Stabilité :
après 2 heures de chauffe
la balise reste copiable avec un filtre de 300 Hz
avec une bonnette constituée d'un gant de toilette
pour absorber les variations instantanées
en créant de l'inertie thermique.
Next step ; SDR console de G4ELI
contrôle de dérive LNB par logiciel
Balise BPSK 10 489. 800
soit en IF 739 800
Tuto de F5UII
15-07-2019

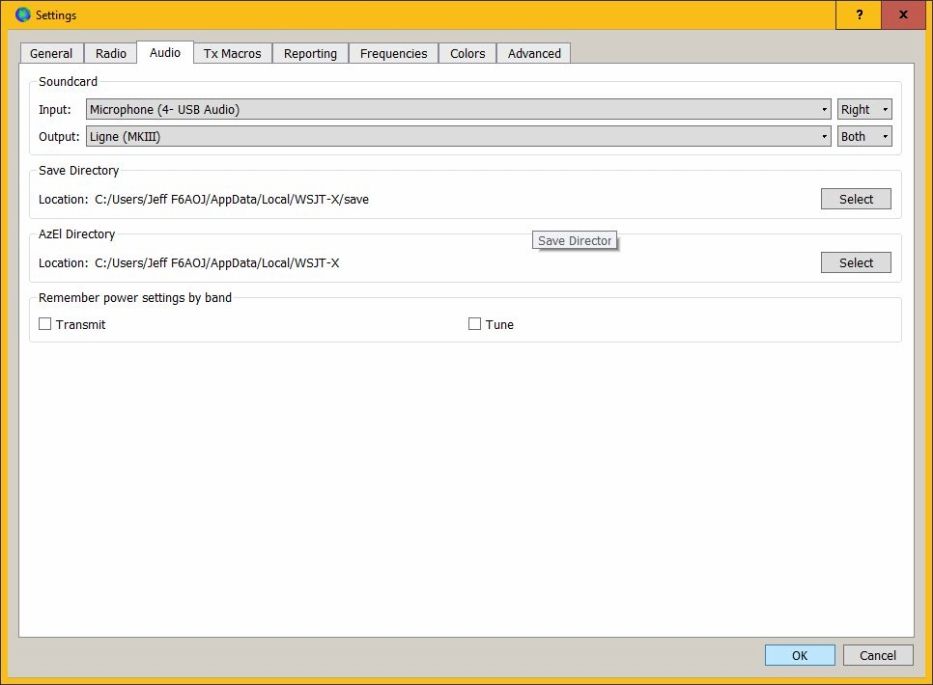

Config FT8
HDSDR i/o >>------------------------>>>

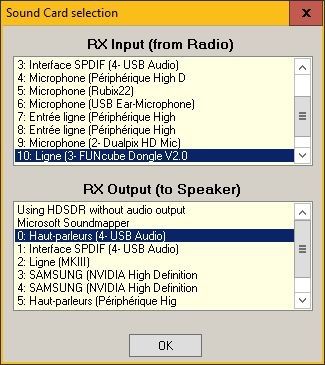

Pour éviter l'enfer des câbles vituels :
4-USB Audio = Terratek Aureon 5.1
Physical cable 3.5 st / 3.5 st
via Atten Palmer Monicon @-36db
WSJT 2.2.0 >>------------------------>>>
HDSDR i/o >>------------------------>>>
Pour éviter l'enfer des câbles vituels :
4-USB Audio = Terratek Aureon 5.1
Physical cable 3.5 st / 3.5 st
via Atten Palmer Monicon @-36db
WSJT 2.2.0 >>------------------------>>>
En poursuivant manuellement
avec des clicks en continu au pas de 10 Hz
on copie les gros signaux en SSB,
UA, I et un ZS.
( Beaucoup de DL QRP chating )
1ère tentative d'amélioration
un LNB PLL en attente de livraison.
avec des clicks en continu au pas de 10 Hz
on copie les gros signaux en SSB,
UA, I et un ZS.
( Beaucoup de DL QRP chating )
1ère tentative d'amélioration
un LNB PLL en attente de livraison.

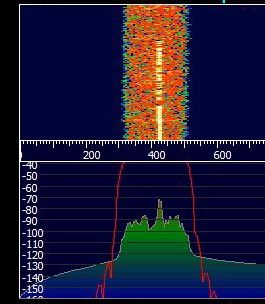

HDSDR
La stabilité
LNB + Funcube pro plus
est un désastre
genre Geloso en SSB
dans les 60's
La stabilité
LNB + Funcube pro plus
est un désastre
genre Geloso en SSB
dans les 60's

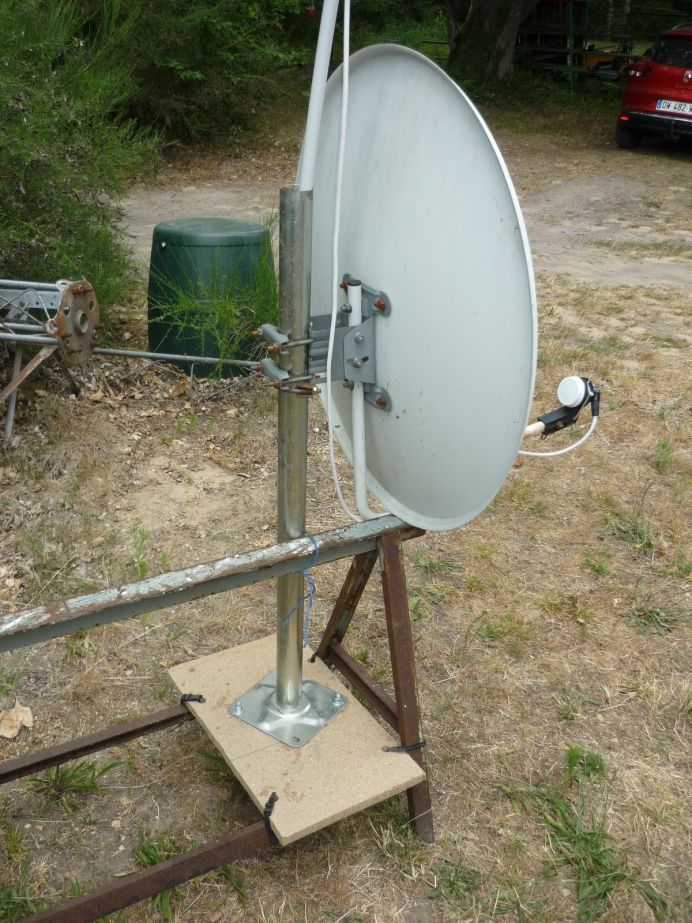

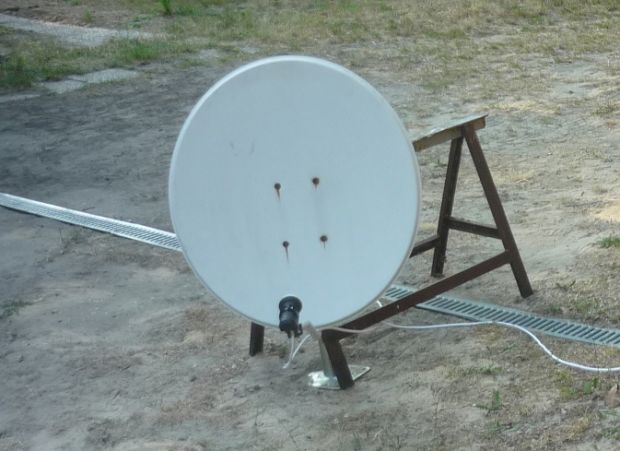

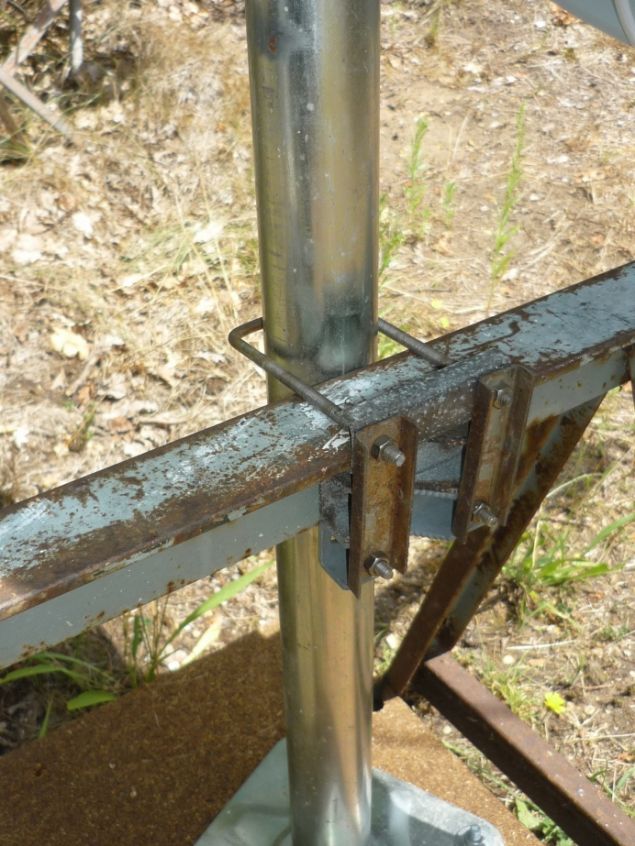

Parabole TV offset 70 x 78 cm
préalablement utilisée 15 ans pour Astra
remise en service après un passage au Karcher.
Avoir le ciel dégagé là où c'est nécessaire
quand les arbres mesurent entre 25 et 30m
amène a des solutions à la Mac Gyver
au bout d'une recherche longue et pénible
d'un lieu tout juste compatible.
Le fond du bac à sable
étant d'abord dans l'axe vertical,
au sol de la clairière
soit fond d'un trou de verdure dans la canopée...
préalablement utilisée 15 ans pour Astra
remise en service après un passage au Karcher.
Avoir le ciel dégagé là où c'est nécessaire
quand les arbres mesurent entre 25 et 30m
amène a des solutions à la Mac Gyver
au bout d'une recherche longue et pénible
d'un lieu tout juste compatible.
Le fond du bac à sable
étant d'abord dans l'axe vertical,
au sol de la clairière
soit fond d'un trou de verdure dans la canopée...
13-07-2019
Lab notes
F6AOJ SWL <<--->> QO-100 Geo Sat
mise en oeuvre
avec les fonds de tiroirs ou presque
- sans aucun moyen de mesure
à part un Sat Beeper (qui fait peur )
- ni expérience au dessus de 50 MHz
mise en oeuvre
avec les fonds de tiroirs ou presque
- sans aucun moyen de mesure
à part un Sat Beeper (qui fait peur )
- ni expérience au dessus de 50 MHz
