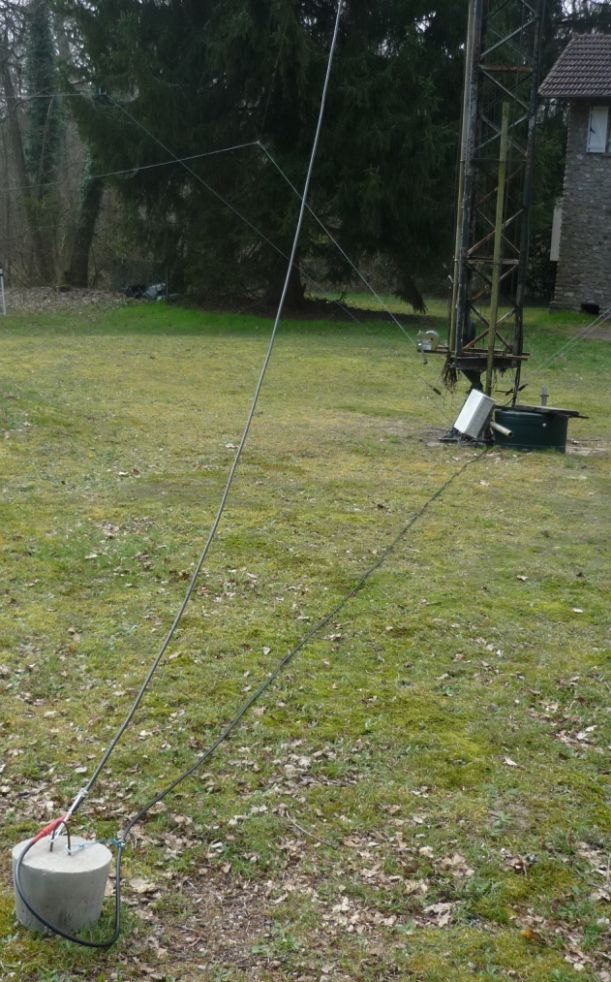

Ancrage
N-NE
N-NE
Ancrage
S-SW
S-SW
Remote
coax switch
coax switch

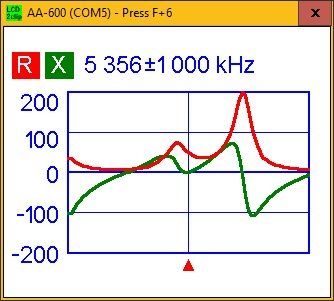

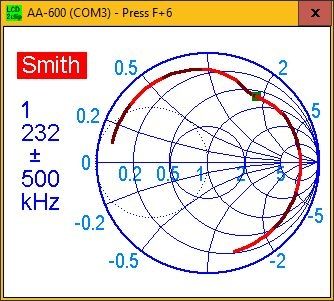

Le couplage résiduel 60m /160m
est visible ci-dessous,
1,232 MHz étant la fréquence
de résonance naturelle du pylône,
top load comprise,
et shunt feed déconnecté
par le "remote coax switch"
au bout de 2m de RG8.
est visible ci-dessous,
1,232 MHz étant la fréquence
de résonance naturelle du pylône,
top load comprise,
et shunt feed déconnecté
par le "remote coax switch"
au bout de 2m de RG8.

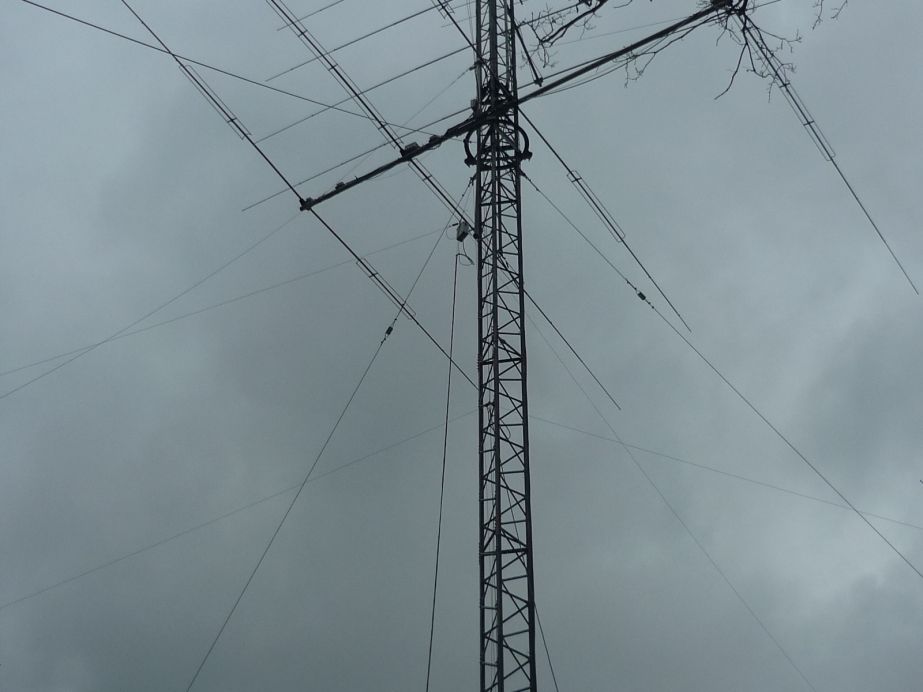

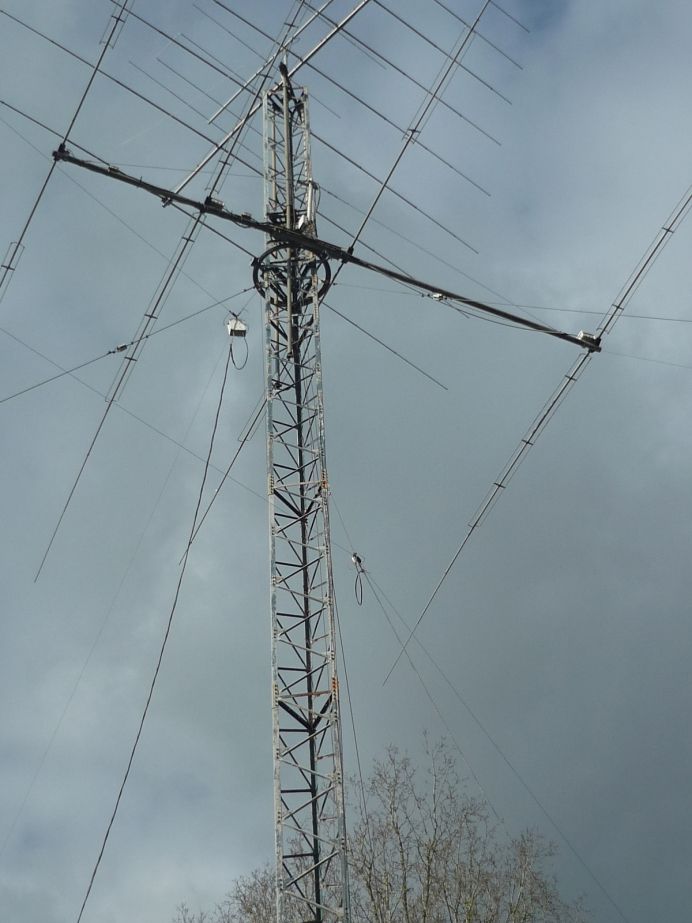

À propos de la top load,
les éléments 30m et 40m
sont déconnectés par des relais
placés dans 4 boîtes sur le boom.
Le boom 30/40 est la seule charge
capacitive ajoutée par la bi-bande.
les éléments 30m et 40m
sont déconnectés par des relais
placés dans 4 boîtes sur le boom.
Le boom 30/40 est la seule charge
capacitive ajoutée par la bi-bande.
Inflexion = couplage
Plat = couplage

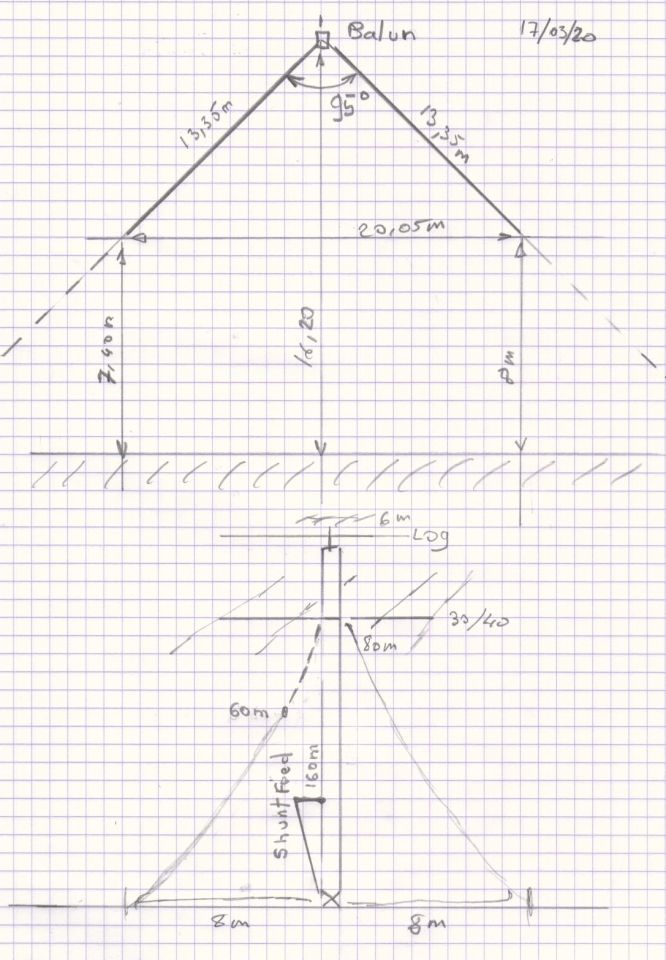

Le relevé des cotes de la version finale
a pour but de déterminer l'angle au sommet
afin d'apprécier l'écart par rapport à la valeur donnant 50Ω en free space 120°.
Par calcul on trouve 95° pour le sommet à en gros 1/4 d'onde, du sol,
ou plus exactement ici, du bac à sable...
La longueur des brins vaut 0,96 fois le 1/4 d'onde
compte tenu de la nature du fil, 1,5mm² gainé PVC
me semble être pour une fois dans l'ordre normal des choses.
Au chausse-pied donc, une 11 ème bande cohabite
sur un seul pylône et 2000m², 40m x 50m,
avec la participation de 2 grands arbres
au profit des extrémités du dipôle 80m.
Sont non comptabilisées :
- les 2 paraboles pour QO-100
- les 2 beverages qui vagabondes dans les bois
Cette installation est la première réalisée ici
avec un instrument moderne le AA-600 de RigExpert,
avec un "feed point" inaccessible,
et donc déporté par un câble 1/2 onde, pour faire au mieux.
La leçon de cette expérience
est que plus jamais je ne ferai ce genre de manip
sans qu'il y ait un balun au feed point./
Le balun au bout du 1/2 onde c'est certes un petit peu mieux,
mais cette configuration exotique,
sans que je comprenne exactement pourquoi,
fournit via le AA-600, un flot de données qui semblent brouillées,
donc difficiles à interpréter,
ce qui ne se produisait jamais avec le basique "SWR meter",
d'où la nécessité d'avoir un cadre plus académique.
Les baluns ferrites sont dans une certaine mesure,
tolérants à la fréquence et à l'impédance,
en avoir un dispo pour utilisation immédiate
fera gagner du temps et évitera du stress inutile.
Remote
Coax Switch >>
Coax Switch >>
D 60
Plan quasi Vertical
D80
Plan Quasi Horizontal
Plan quasi Vertical
D80
Plan Quasi Horizontal
D 80
D60
Coax
+ telec 80m
coax
60m
Cette configuration encombre plus l'espace et coûte un point au sol de plus
cette contrainte est le prix de la stabilité en ce lieu.
L'impédance pour 120° à cette hauteur (18m) n'étant après essai, hélas pas de 50 ohms,
il faut ouvrir vers 150°, sans pouvoir ajuster exactement l'angle à cause des arbres,
et donc finir avec un léger décalage du centre pour aboutir.
L'analyseur d'antenne local, Rigexpert AA-600, n'ayant pas de module Bluetooth,
les mesures sont faites au sol via câble "Demi-Onde".
Cette méthode classique reproduit 1/2 onde (électrique) plus loin,
exactement l'impédance au point d'alimentation.
cette contrainte est le prix de la stabilité en ce lieu.
L'impédance pour 120° à cette hauteur (18m) n'étant après essai, hélas pas de 50 ohms,
il faut ouvrir vers 150°, sans pouvoir ajuster exactement l'angle à cause des arbres,
et donc finir avec un léger décalage du centre pour aboutir.
L'analyseur d'antenne local, Rigexpert AA-600, n'ayant pas de module Bluetooth,
les mesures sont faites au sol via câble "Demi-Onde".
Cette méthode classique reproduit 1/2 onde (électrique) plus loin,
exactement l'impédance au point d'alimentation.
En mode utilisation, au bout du 1/2 onde un choke balun sur tore remplace l'analyseur,
et 10 mètres de RG-8 rejoignent le commutateur coaxial déporté au pied du pylône.
Le balun serait mieux directement au point d'alimentation, on s'en occupera à la belle saison.
Dans cette config une autre mesure faite à l'extrémité du câble entrant dans le shack,
confirme celle faite au bout du 1/2 onde,
et donne bon espoir pour la réalité des mesures et la stabilité.

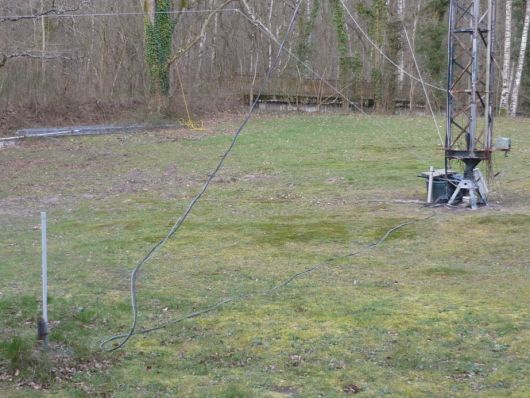

Autre contrainte d'environnement

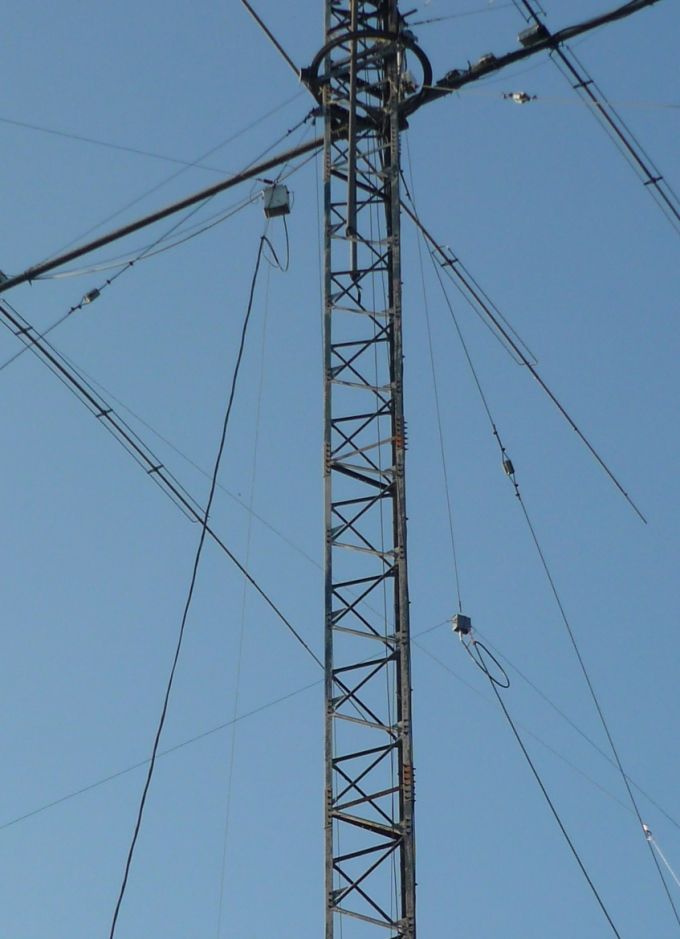

Les coax des dipôles 60 et 80m ne pendent pas parallèlement au pylône,
mais en sont écartés au sol autant que possible pour ne pas nuire au 160m,
le pylône étant rayonnant sur cette bande.
Que les dipôles 80 et 60 soient en place ou affalés au sol,
cette méthode permet que le matchage 160 reste inchangé,
ce qui est une preuve de couplage minimum.
De là vient la nécessité des 10m de RG-8 pour revenir au pied du pylône.
Foot note
Le dipôle par sa simplicité est une valeur sûre,
que seulement 4 paramètres caractérisent,
la longueur des brins, leur diamètre, l'angle entre eux, et la hauteur au dessus du sol.
La vraie difficulté étant de trouver des compromis viables,
avec les contraintes d'environnement...
et 10 mètres de RG-8 rejoignent le commutateur coaxial déporté au pied du pylône.
Le balun serait mieux directement au point d'alimentation, on s'en occupera à la belle saison.
Dans cette config une autre mesure faite à l'extrémité du câble entrant dans le shack,
confirme celle faite au bout du 1/2 onde,
et donne bon espoir pour la réalité des mesures et la stabilité.
Autre contrainte d'environnement
Les coax des dipôles 60 et 80m ne pendent pas parallèlement au pylône,
mais en sont écartés au sol autant que possible pour ne pas nuire au 160m,
le pylône étant rayonnant sur cette bande.
Que les dipôles 80 et 60 soient en place ou affalés au sol,
cette méthode permet que le matchage 160 reste inchangé,
ce qui est une preuve de couplage minimum.
De là vient la nécessité des 10m de RG-8 pour revenir au pied du pylône.
Foot note
Le dipôle par sa simplicité est une valeur sûre,
que seulement 4 paramètres caractérisent,
la longueur des brins, leur diamètre, l'angle entre eux, et la hauteur au dessus du sol.
La vraie difficulté étant de trouver des compromis viables,
avec les contraintes d'environnement...

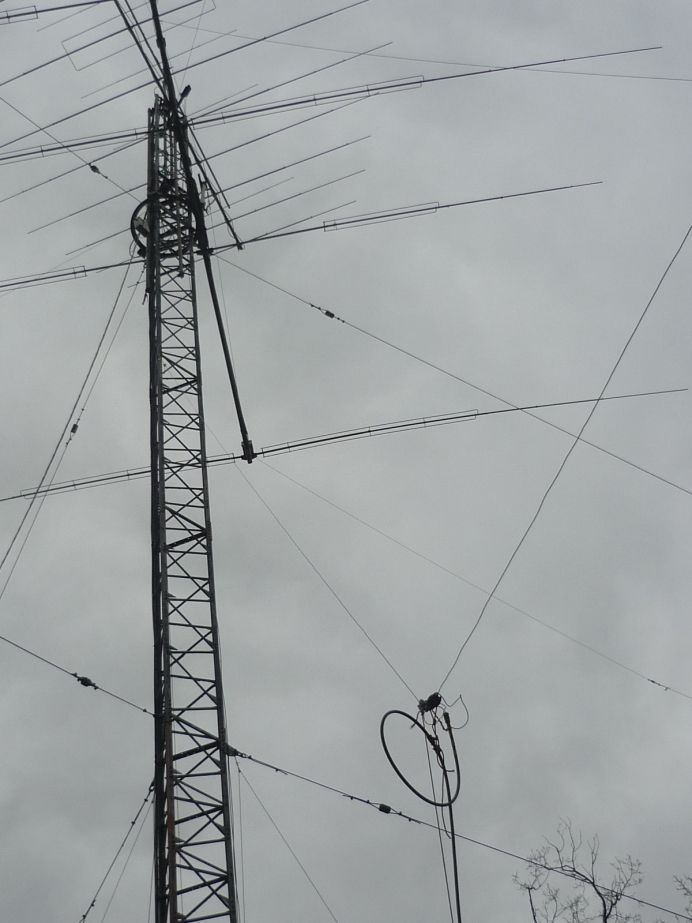

D 60
D80

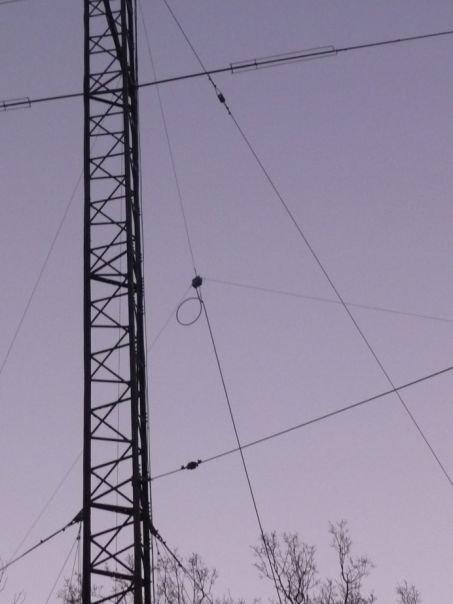

La perspective est trompeuse
le D80 est toujours plus haut
que le D60
WX au top
dans le 78,
la photo
est pourtant
en couleur...
dans le 78,
la photo
est pourtant
en couleur...
D 80
D60
<------h =3m
au bout
au bout

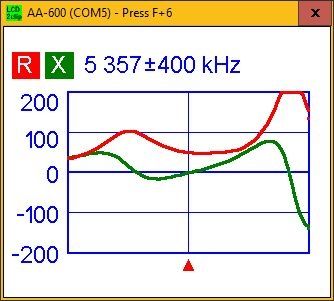

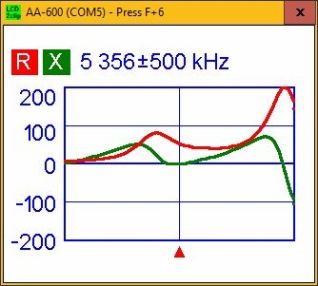

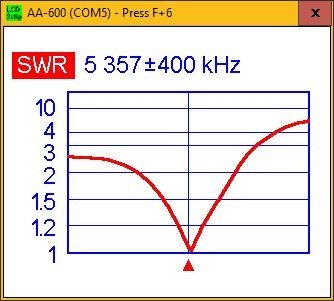

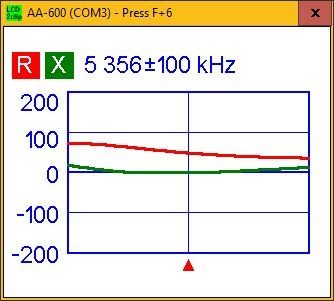

Les courbes R et X sont un peu étranges
car l'environnement produit des couplages inévitables

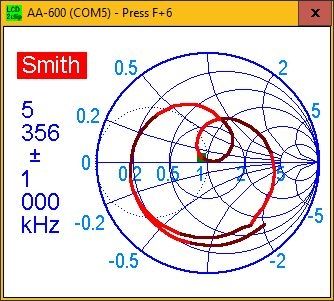

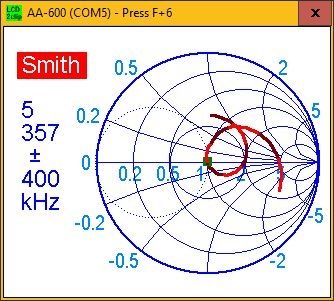

mais l'abaque de Smith est parfaite
et les recoupes sont bien proportionnelles
aux mesures et aux calculs
et au final la QRG souhaitée est atteinte sans stress.
On peut aussi le faire à l'ancienne avec un TOS-mètre de base,
comme cela s'est fait pendant 1 siècle, mais avec stress.
Reste à automatiser la commutation,
possible en qq heures d'efforts... à suivre.
23h hier samedi
pour faire 2 copies d'écran
connexion en USB au PC et
Blue screen...
C'est de ma faute...
L'erreur, ne pas avoir mis à la masse avant de connecter
Tout est planté
le clavier est dans un mode exotique, mais pas en FR,
le log plante au boot,
4 heures pour un retour en mode survivor,

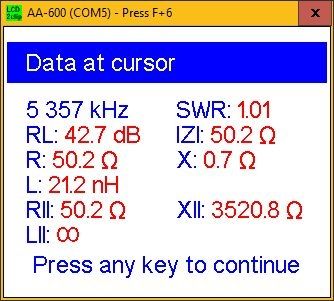

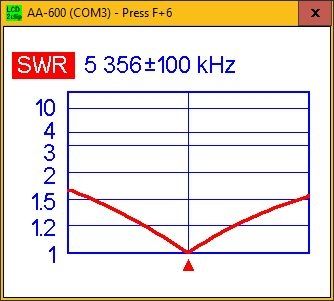

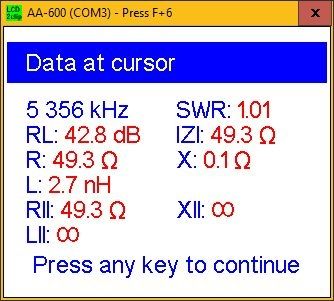

et voila enfin les images du AA-600
h = 6m ------->
h = 20 m ----->
2020
p10
Shack news : 16-02-2020
Antenne 60m - V1
Après 3 jours avec le dipôle 80 + coupleur
( SWR 6/1 sans... )
un rayon de soleil donnant une crise de courage

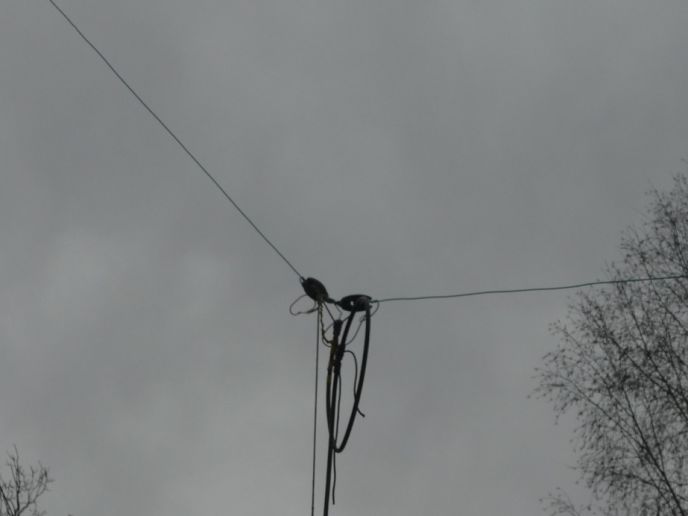

= construction d'un slooper avec les fonds de tiroirs.
Après 3 jours avec le dipôle 80 + coupleur
( SWR 6/1 sans... )
un rayon de soleil donnant une crise de courage
= construction d'un slooper avec les fonds de tiroirs.
Shack news : 20-02-2020
Antenne 60m - v2

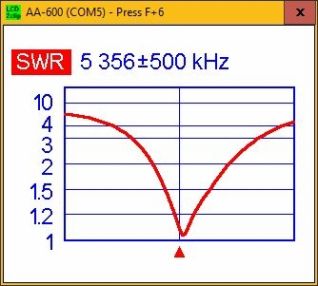

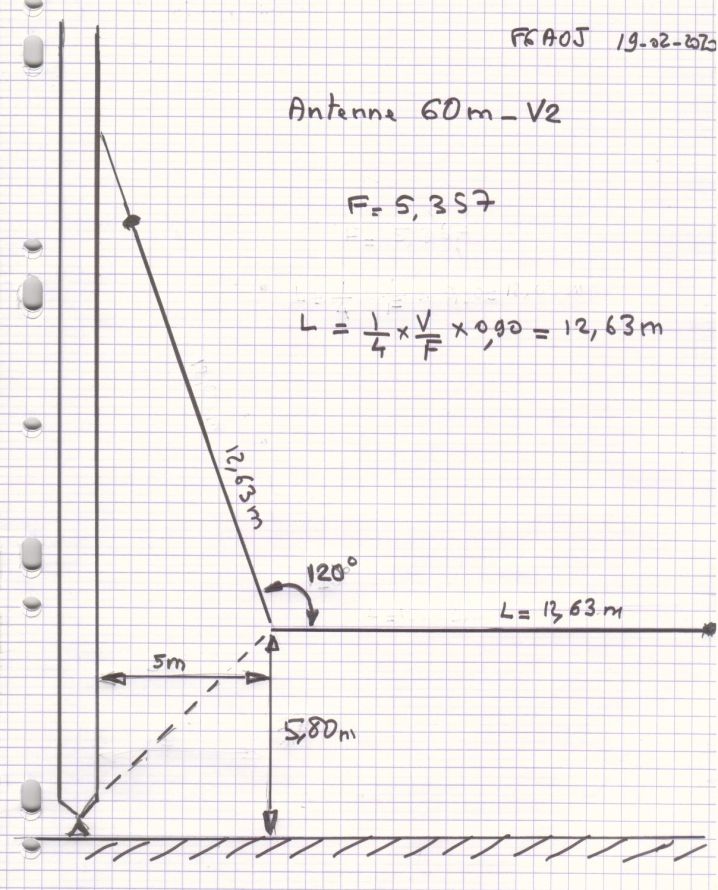

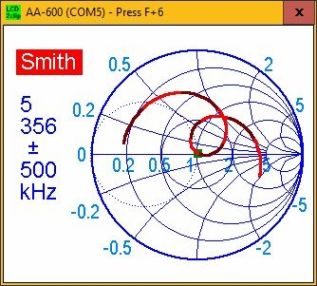

Optimisation de l'angle au centre 120° --> 50Ω ( Tx Tuner Off )
Optimisation de l'angle au centre 120° --> 50Ω ( Tx Tuner Off )
Shack news : 04-03-2020
Antenne 60m - v3
Lassé de l'instabilité de la version 2
due aux couplages avec l'environnement proche
haubans, radians 160m, dipôle 80m et pylône car rayonnant sur 160,
pour limiter autant que faire se peut ce type de problèmes,
un changement de configuration s'impose,
le slooper se fait dipôle.
Lassé de l'instabilité de la version 2
due aux couplages avec l'environnement proche
haubans, radians 160m, dipôle 80m et pylône car rayonnant sur 160,
pour limiter autant que faire se peut ce type de problèmes,
un changement de configuration s'impose,
le slooper se fait dipôle.
Shack news : 18-03-2020
Antenne 60m - v4
(v4, la dernière j'espère)
La météo nous ayant enfin gratifié dimanche d'un rayon de soleil,
le point d'ancrage de la poulie supportant le dipôle 60m
a été déplacé vers le haut de 3,70m.
Le but n'est pas de rehausser le dipôle, mais de l'écarter du pylône,
pour réduire le couplage avec la verticale 160m.

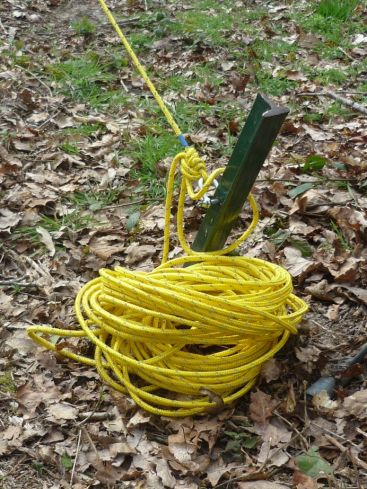

dégât colatéral, la corde est devenue trop courte de 7,40m ...

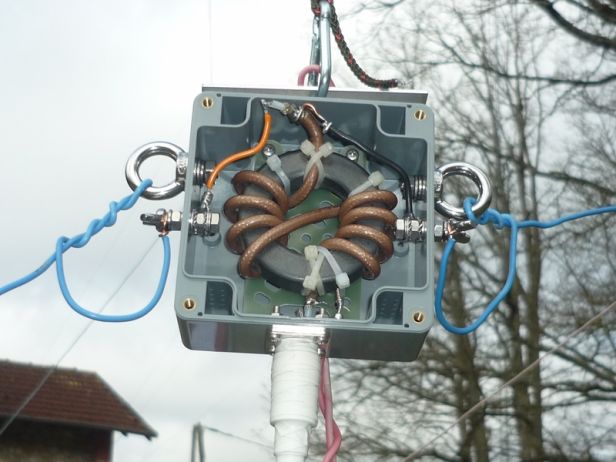

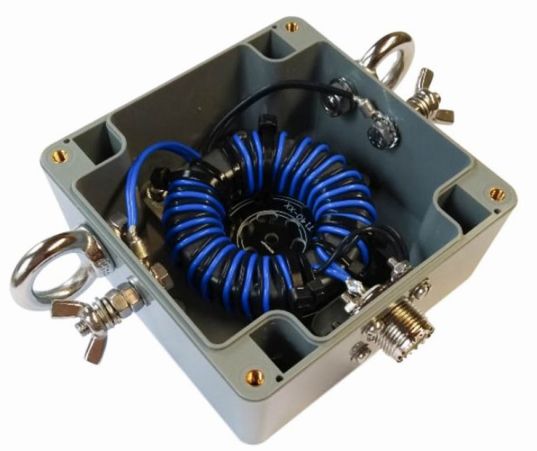

Une fois remplacée la mise en place du Balun HFkits.nl est possible.
Afin de vérifier la qualité de celui-ci
il est remplacé par la référence locale type Guanella.
Vu que les 2 baluns avaient le même avis sur le dipôle 60m
il ne restait plus qu'à ajuster sa géométrie, c'est-à-dire l'angle au sommet,
pour tendre vers R=50 et X=0

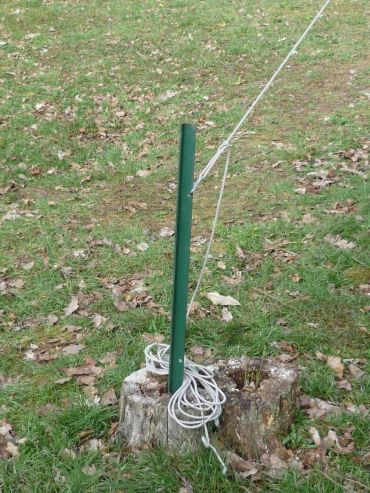

en déplaçant les points d'ancrage au sol.
Pour finir (et pas avant) il faut corriger la longueur des brins
pour être exactement sur la QRG souhaitée.

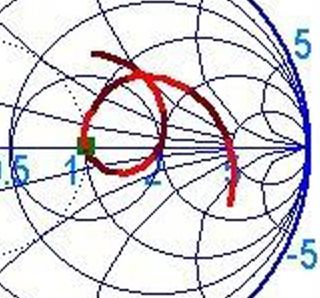

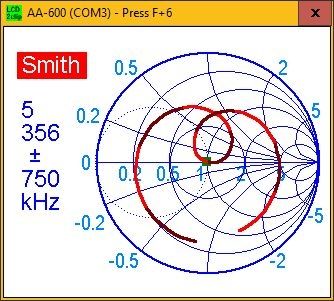

La réduction des couplages est minimisée quand sur l'abaque de Smith
le tracé ne montre ni inflexion ni plat
(v4, la dernière j'espère)
La météo nous ayant enfin gratifié dimanche d'un rayon de soleil,
le point d'ancrage de la poulie supportant le dipôle 60m
a été déplacé vers le haut de 3,70m.
Le but n'est pas de rehausser le dipôle, mais de l'écarter du pylône,
pour réduire le couplage avec la verticale 160m.
dégât colatéral, la corde est devenue trop courte de 7,40m ...
Une fois remplacée la mise en place du Balun HFkits.nl est possible.
Afin de vérifier la qualité de celui-ci
il est remplacé par la référence locale type Guanella.
Vu que les 2 baluns avaient le même avis sur le dipôle 60m
il ne restait plus qu'à ajuster sa géométrie, c'est-à-dire l'angle au sommet,
pour tendre vers R=50 et X=0
en déplaçant les points d'ancrage au sol.
Pour finir (et pas avant) il faut corriger la longueur des brins
pour être exactement sur la QRG souhaitée.
La réduction des couplages est minimisée quand sur l'abaque de Smith
le tracé ne montre ni inflexion ni plat
