VNA
HP 8407A
out of order
5 x 5 mm
hp 1820-149
35.5 x 23 mm
35.5 x 23 mm
Update 19/04/2009
last Update : 03/11/2010
Babel Fish
To Translate this page
To Translate this page

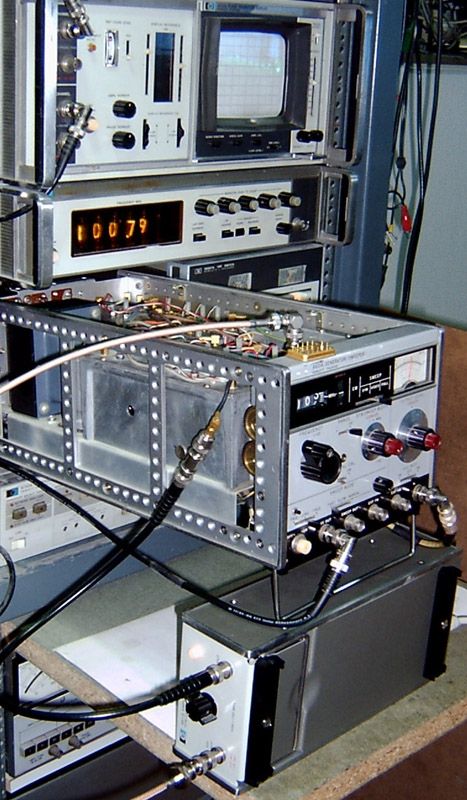

Le sweeper HP 8601A a une panne,

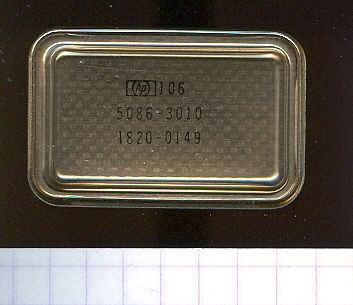

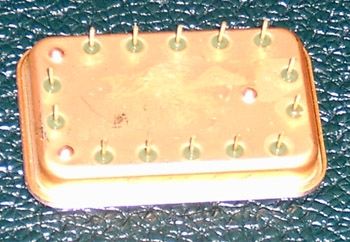

l'ampli hybride ref HP 1820-0149
du module A3 " Loop amplifier"
a un gain max de 4dB à 100 Khz et -10 dB à 110 Mhz
au lieu des 30 dB prévus.
En lui substituant un ampli extérieur
ici un HP 461A ( 20 ou 40 dB de 1Khz à 150 Mhz )
et un attenuateur de 10 dB
l'ensemble retouve ses caractéristiques,
mais avec une vérrue imposante..
La doc indique que les N° de série suivants utilisent
avec le même schéma un hybride ref HP 1820-0151.
Trouver cette pièce en rechange étant illusoire,
la vraie question est donc, par quoi la remplacer.

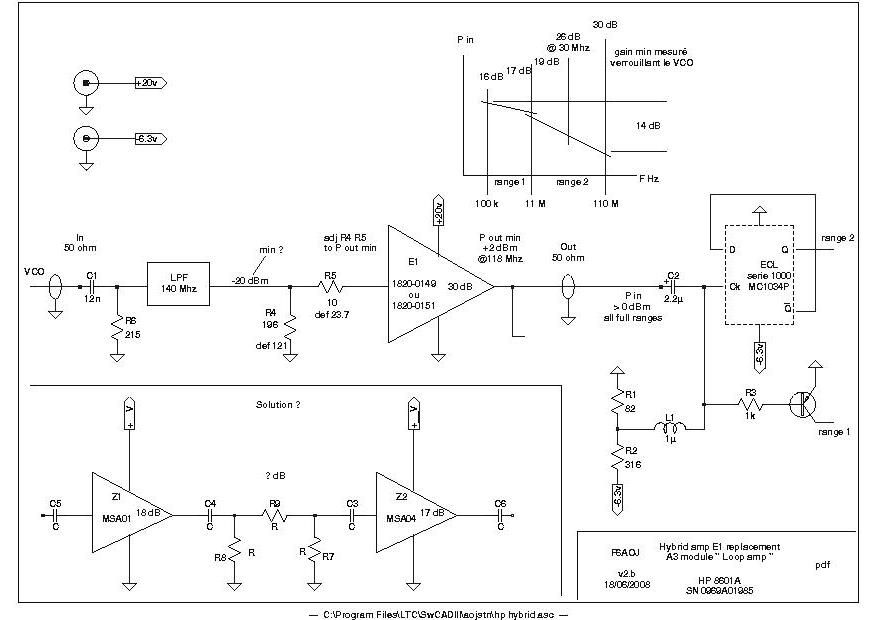

contraintes :
gain min 30 dB
F min 100 Khz
F max 140 Mhz coupure à -6 dB
entrée et sortie 50 ohm
niveau de sortie min +2 dBm
niveau de sortie max 20 dBm
L'écrétage du signal sinusoidal est sans importance
sauf pour la durée de vie de l'ampli,
l'étage suivant étant un détecteur de polarité
alim disponibles -6.3v et +20v
espace disponible 35 x 23 mm
On m'a sugéré d'utiliser des amplis monolithiques
familless MAR, MAV, MSA, ERA.
Questions :
-Peut on en monter 2 en série
sans trop de difficultés ?
- Y a t'il une autre solution?
01 30 41 46 04
11/07/08
L'ampli hybride commandé est arrivé,
de chez chez Tektrotom en Allemagne,
et le 8601A est de nouveau opérationel pour 35€ !
Tektrotom
découvert sur le forum HParchives
n'a qu'pas de site web
mais seulement un e-mail
vend sur un ebay allemand "my Hammer"
