CATastrophe

05/01/2014

CAT Computer Aided Transceiver
( Transceiver Assisté par un Ordinateur )

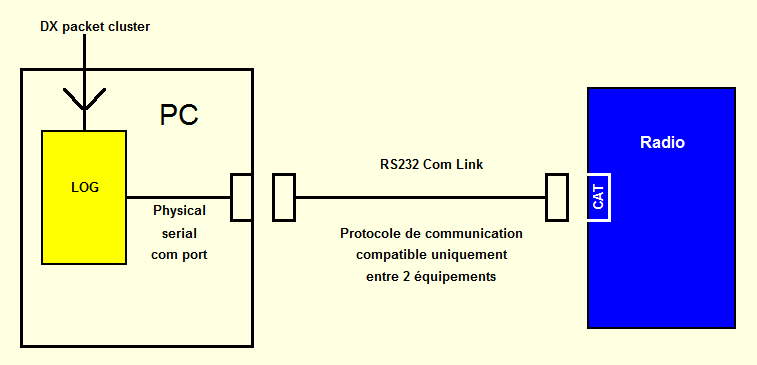

                         L'acronyme est assez récent mais le concept date des années 80,
                         quand le pont entre le DX packet cluster et les VFO synthétisés
                         est devenu possible via le port série qui équipait les nouveaux transceivers.

                         C'était au moyen âge de l'informatique, sous MS-DOS avant Ethernet et USB...
                         Le protocole utilisé par défaut fut le RS-232.
                         Né au début des années 50 avec le COBOL et les gros mainframes,
                         il a été très efficace pendant des décennies.

                         Dans sa version minimale il se résume en trois fils,
                         - fonctionnellement, Tx, Rx, Gnd
                         - électriquement,   1 logique = +12 V ( entre 6 et 15 selon la norme )
                                                    0 logique = -12 V ( entre -6 et -15 selon la norme )
                         - structurellement, c'est une liaison entre deux objets, mais jamais plus.

                         L'évolution de l'environnement a transformé un standard éprouvé en carcan...

05/01/2014

SDR
( Software Defined Radio )

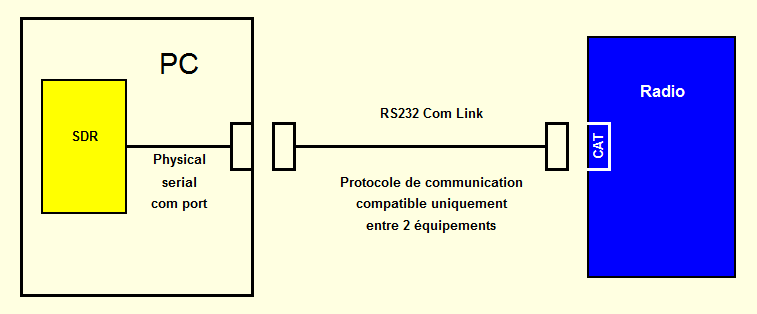

                      Sous réserve d'ajouter des Ports Com dans les PC tout allait très bien
                      jusqu'au jour où débarqua le SDR.
                      Il a aussi besoin d'accéder directement au transceiver,
                      la limite du protocole RS-232 est atteinte...

05/01/2014

CATastrophe

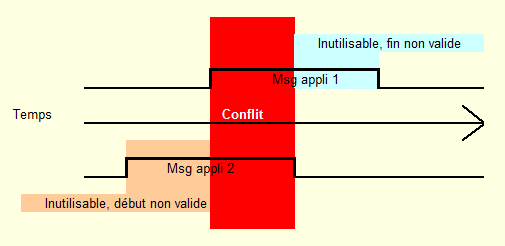

            Les flux des deux applis n'ayant jamais été prévus pour cohabiter
                      puisqu'à deux ça n'avait aucune utilité, il y a  maintenant à trois, un confit temporel.

                      Au préalable, il faut cependant que le problème de confit électrique soit réglé,
                      c'est tout-à-fait possible, mais ça n'a aucun intérêt.

                      En USB ou en Ethernet le problème serait plus simple à résoudre,
                      mais l'informatique de nos stations étant bâtie depuis toujours sur le RS-232...
                      Avant que la migration qui est balbutiante soit totale
                      il faut assumer le passé et faire avec ce qui existe.

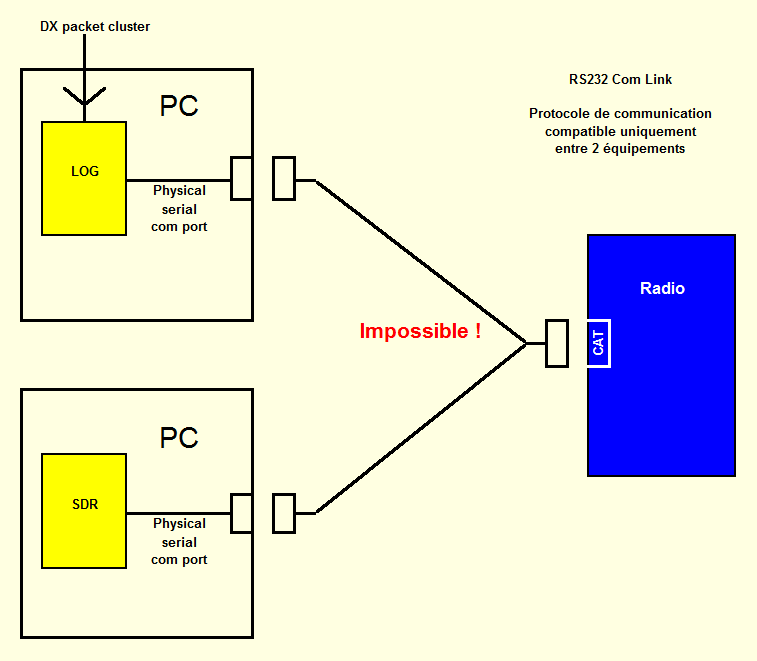

                      La parade à cette configuration du ménage à trois en RS-232 est possible,
                      elle existe, mais elle est lourde.

                      Solution

      QRX         à suivre...


                      DB-9

                      small RS-232 connector
                      used by CAT system
                     ( full connector use DB-25 )
