CMOS oscillator trim

25/01/2014

Calage d'oscillateur CMOS

                 Les oscillateurs quels qu'ils soient ont une stabilité et une précision
                        qui dépend des facteurs d'environnement, même s'ils sont référencés à un quartz.

                        Pour ce modèle je n'ai aucune information sur sa structure interne.
                        Le vendeur 4X, artofmaterial, trouvé sur ebay
                                       semble customiser un produit industriel classique.
                        Il le fait pour un minimum de 2 pièces sur la même fréquence,
                        sous 2 versions, 3.3 V ou 5V, entre 1 et 133 MHz
                        à un QSJ OM ( 10$ la paire et port gratuit ) .

                        Vendre aux enchères un produit customisé au cas par cas semble impossible,
                        mais non, après contact par mail, vous aurez une enchère personnalisée
                        qui n'intéressera que vous, et le tour est joué.

-------

                        Les deux facteurs prépondérants pour la stabilité et la précision
                        en dehors de la nature de l'oscillateur sont,
                        la température et la tension d'alimentation.

                        Le problème de la température se règle à l'aide d'enceintes thermostatées,
                       les produits qui en résultent prennent le nom de TCXO
                       Thermal Controled Xtal Oscillator.
                       On en trouve souvent dans la liste des options de nos transceivers.

                       Le problème de la tension d'alimentation
                       ne semble même plus en être un depuis qu'un simple régulateur
                       à 3 pattes gère l'affaire pour moins d'un Euro.

                       Comme on a depuis longtemps l'habitude d'avoir des alimentations
                       parfaitement stabilisées partout,
                       on finit par oublier que la fréquence d'un oscillateur en dépend directement.

-------

                      Si, bien que la stabilité soit compatible avec votre besoin,
                      la précision ne l'est pas, il faut faire quelque chose.
                      Comme intervenir à l'intérieur n'est pas possible,
                      la solution consiste à travailler l'alimentation.

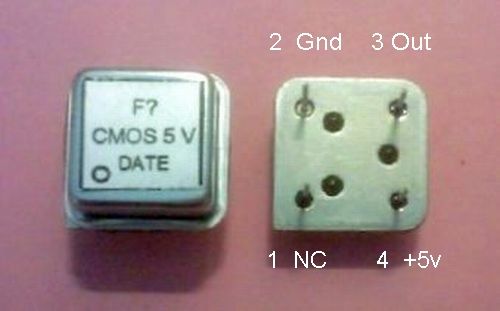

                      Le présent produit est spécifié,
                      - calibré +/- 10 ppm
                      - stabilité thermique +/-40 ppm

25/01/2014

Application

                Le but 36 048 000 Hz est lié à un oscillateur pour un SDR IQ
                      avec sur une IF à 9 MHZ et un shift AF de 12 KHz.

                      5Hz de précision est compatible avec le décodage RTTY
                      à la sortie du SDR en synchrone avec celui sur l'AF du transceiver.

                      Cette précison est aussi utile  pour qu'un click dans le waterfall,
                      envoie le VFO sur la QRG et pas à côté.

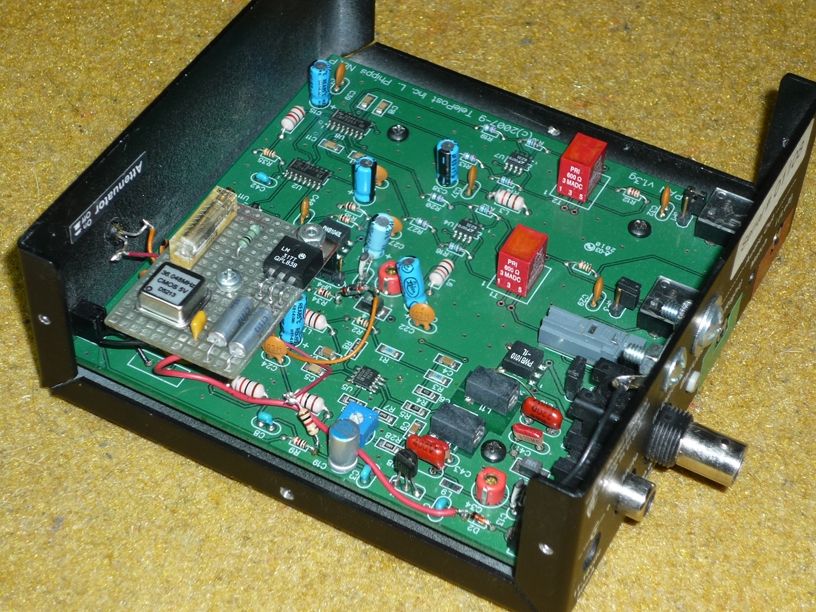

                      Application sur un LP-pan :

                      Version par défaut
                      sans ajustement.

                      L'erreur est entre
                      + et - 50 Hz ,
                      pas minimum de correction
                      de CWskimmer.

                      Pour le shift RTTY standard
                      170 HZ soit +/- 85 HZ,
                      l'erreur de 50 Hz
                      est 10 fois trop grande.

       QRX             à suivre...

31/01/2014

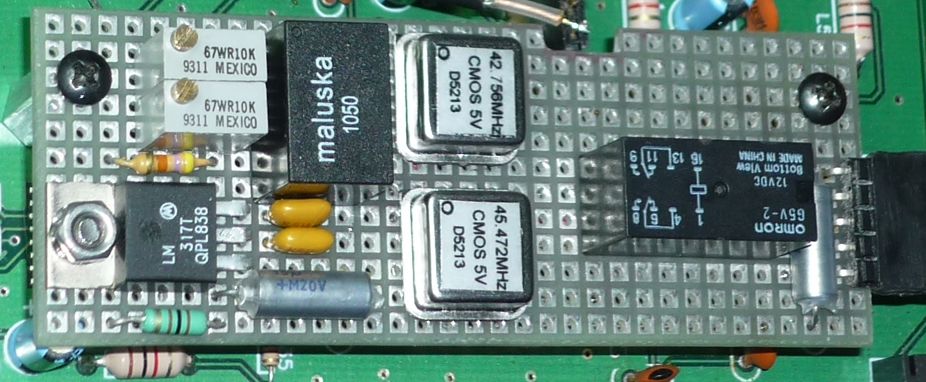

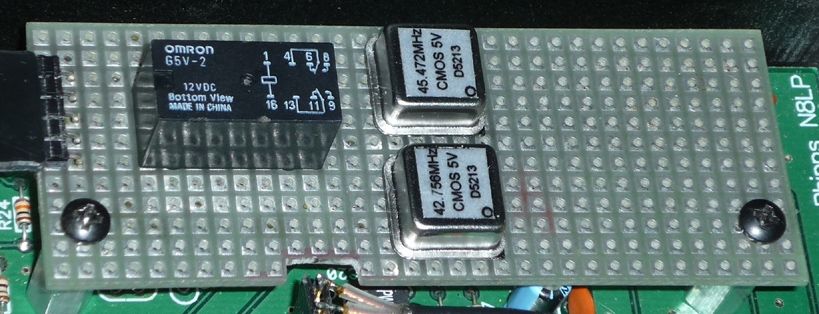

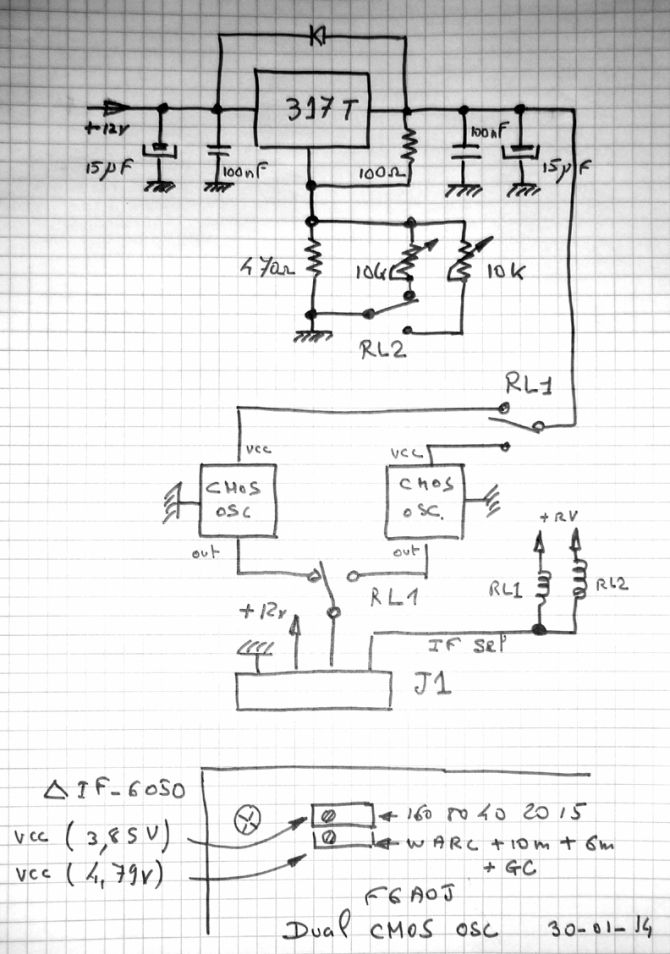

Dual CMOS ocscillator

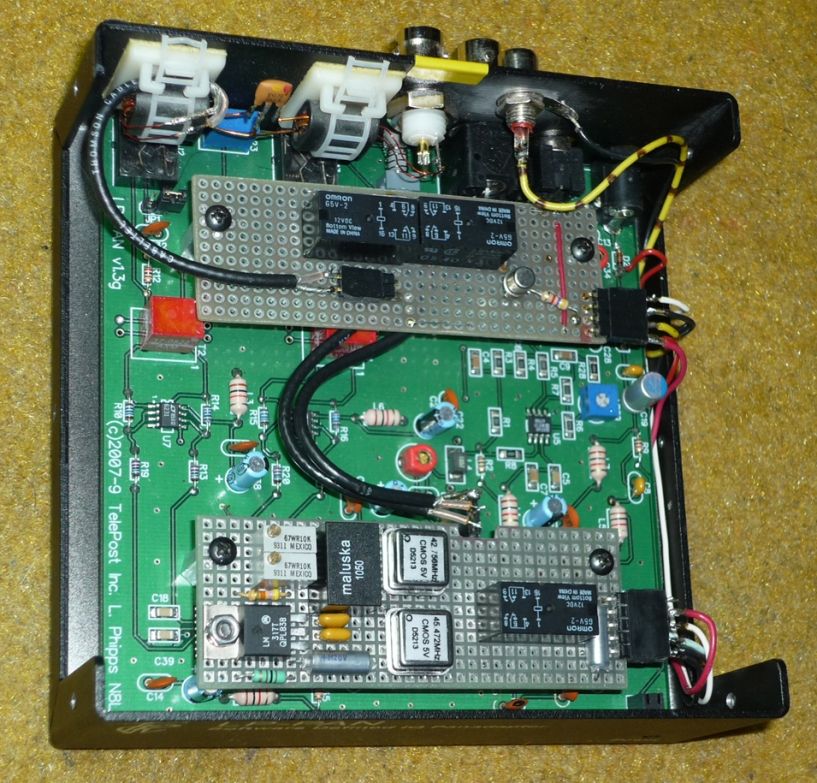

                Cette configuration est adaptée au TS-590 qui a deux FI,
                      le principe est le même mais le genérateur de tension d'alimentation
                      doit être programmable en fonction de la FI en service.

                      Le relais K2 commute les résistances d'ajustement de VCC
                      La résistance  de 470 ohms évite la surtension
                      quand le contact mobile du relais est entre R et T.

       QRX             à suivre...

25/01/2014

36 048 000 Hz +/- 5Hz

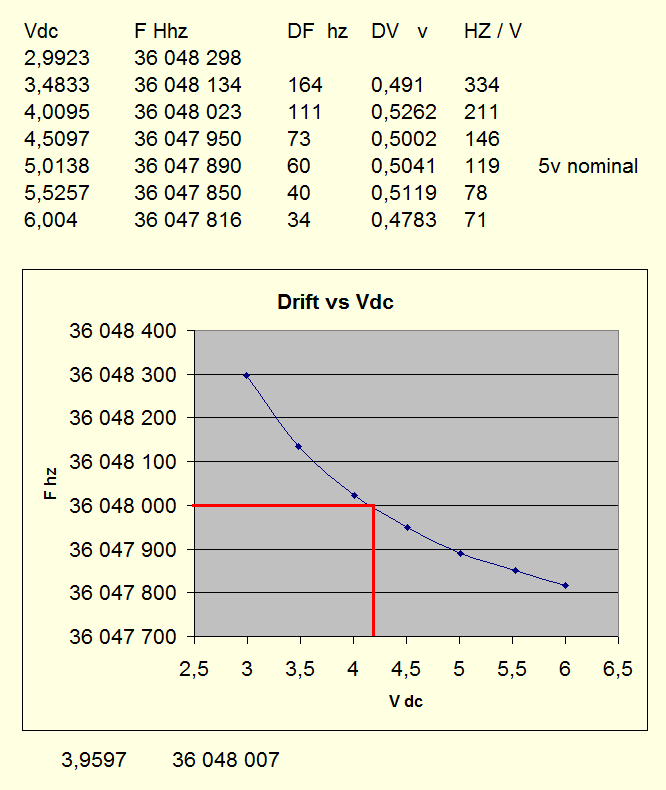

                 Vu la courbe et le QSJ je suspecte le fabricant de faire très vite
                        et de n'avoir qu'un produit quelle que soit la tension marquée sur l'étiquette,
                        à mi-chemin entre 3.3 et 5 V.

                        La technologie CMOS étant très tolérante à la tension,
                        on peut obtenir le résultat escompté en jouant dessus.

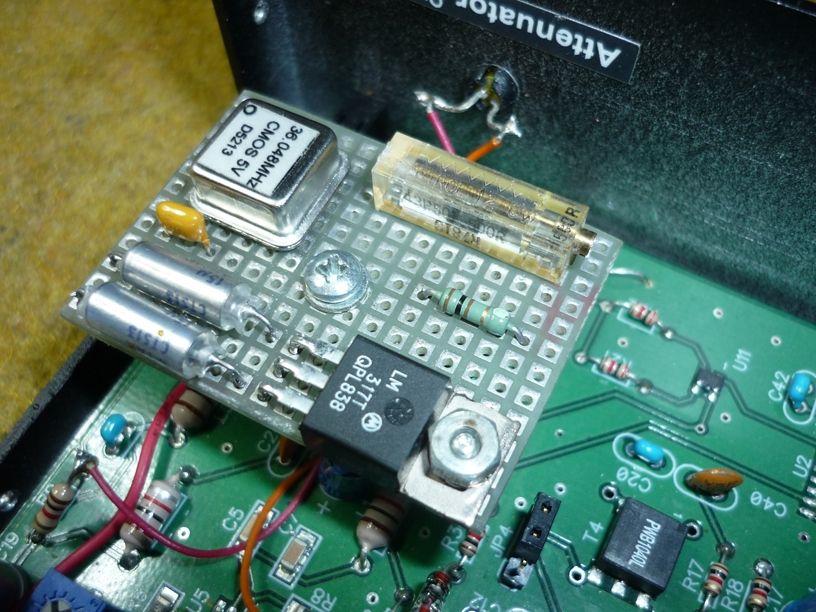

                        La solution est très simple, un régulateur ajustable.

                            Un potentiomètre 10 tours permet d'ajuster la tension
                            et au final le fréquence avec souplesse.
                            36 048 000 +/- 5 Hz devient possible
                            les 100 et quelques Hz d'origine sont compensés.
