Vacuum Relay / AO-Journal p885

T R

T
R
C

Avec le projet de monter un préampli de mât sous l'antenne 6m,
je teste l'isolement opérationel de ces merveilles
dénichées à Seigy

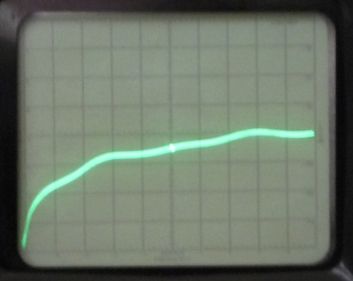

            0dB
       ---->

52 MHz 110 MHz
-30___ | |

-35 --->

HP 141T + 8443A

                    50ohm
IN                 Repos
Com

Out
Travail

Vacuum Relay tests

update 30/04/2013

Celui-ci n'est pas sous vide,
ce qui pour de l'exterieur pose problème,
mais étant coaxial,
coté isolement c'est beaucoup mieux,

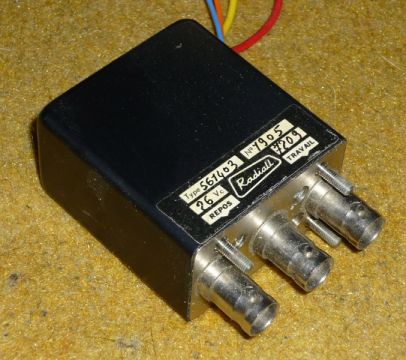

80 dB à 50 MHz pour cette Rolls ---->

Radiall 561403

et 60 dB quand même

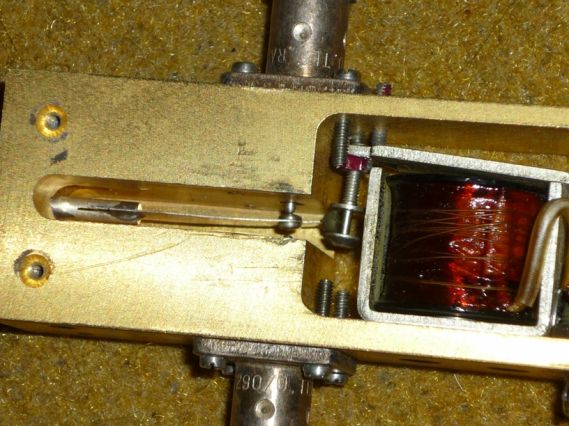

pour ce relais HF
à la structure simpliste

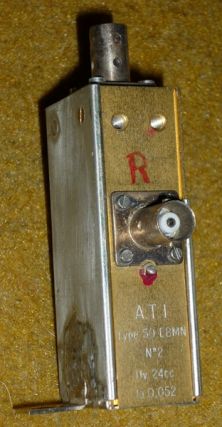

A.T.I. type 50 EBMN

30-04-2013

Comparaison avec des relais coaxiaux

Jenning
RF61D-26S

juste 1dB de mieux

Update
see down

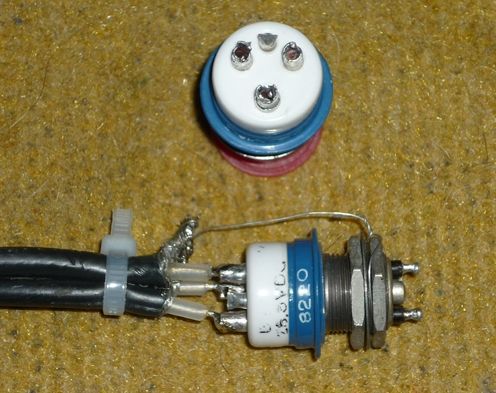

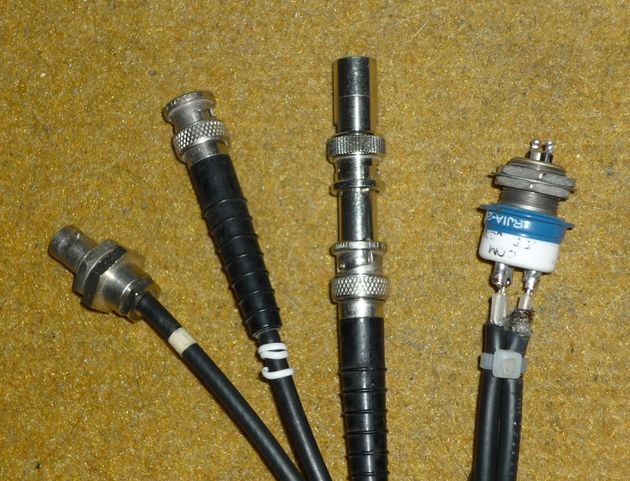

Jenning
RJ1A-26S
1RT 5kV 18A
bob 26.5v dc ( Vmin avion )

Vacuum
Relay
tests
