Ducie 2008
Ham-nalyse
Vert array ant
Ducie 2008
Ham-nalyse
Vert array ant
VP6DX
VP6DX

L'antenne de VP6DX n' a que 2 paires de dipôles
les quarts d'onde du bas étant repliés vers le pied du mat
L 'angle de départ est meilleur et la polarisation uniquement verticale.

La photo sur le site VP6DX n'est pas très bonne
le croisillon n'est pas très visible.
http://ducie2008.dl1mgb.com/equipment/index.php

Ce système d'antenne applicable à n'importe quelle bande,
est publié dans le Hand book et l'Antenna Book depuis des décenies,
c'est un article de base de ce type de publications.

C'est une beam 2 élements en polarisation verticale,
à quatre directions accessibles instantanément !
( Il n'y a pas le temps d'attente de la rotation du rotor aller puis retour.)

Si l'on remplace le pylône par une canne télescopique en fibre de verre,
on doit être assez proche de  ce qu'a utilisé l'expédition VP6DX

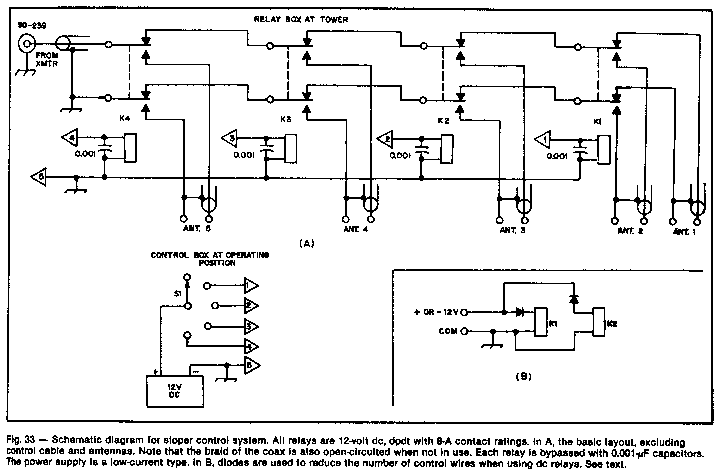

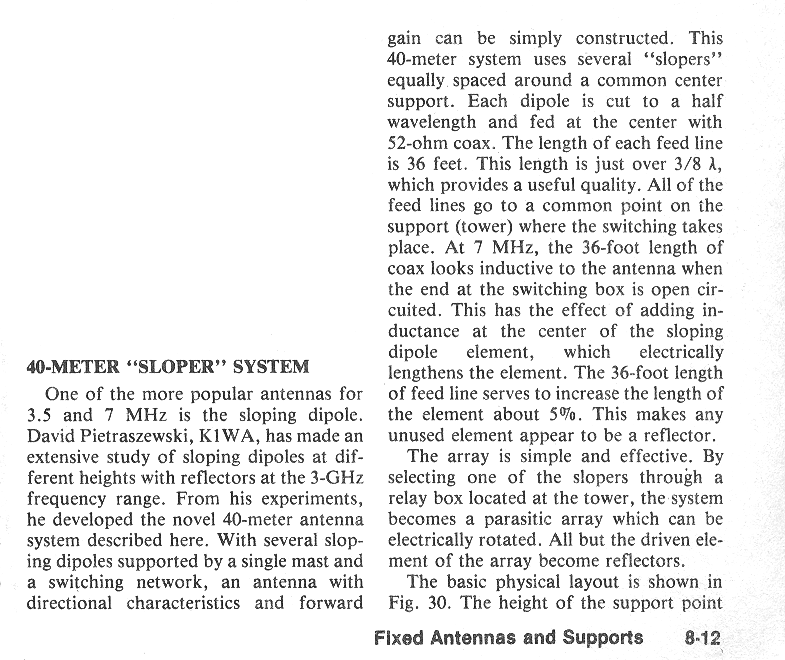

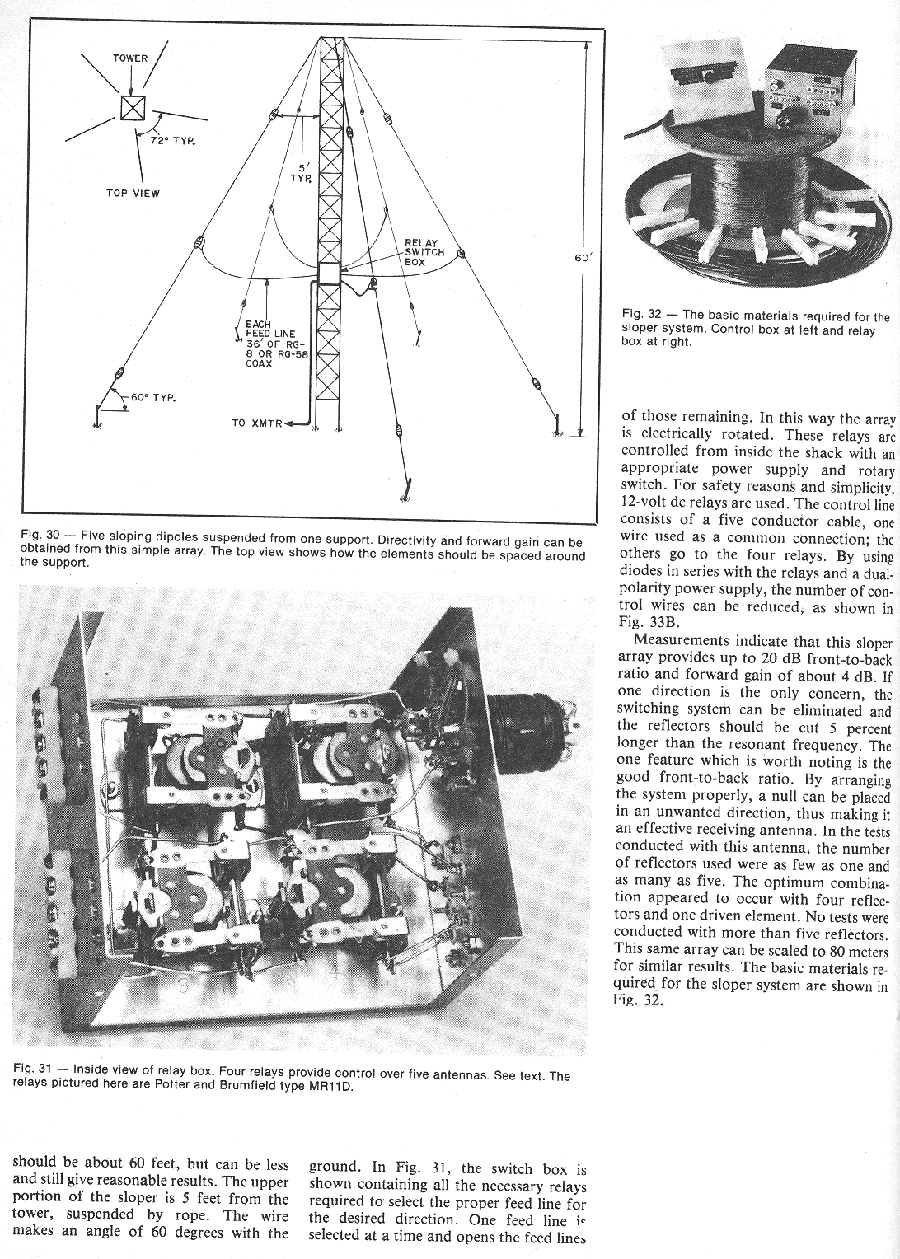

40m Slooper system

version
ARRL Antenna Book
1984
