LPDA 30 - 40 / AO-Journal p72

4 el 30-40 LPDA
#1 Duobander
#2 Maquette éch 1/4
#3 Monobandes éch 1
#4 Simu Matching
#5 Simu High F/B

1

1

3

3

2

2

4

4

5

5

LPDA
Duo-Bander
4 el 30 - 40 m

Cette solution montre que le rapport avant arrière se fait au détriment de la bande
passante. Le principe fondateur de ce type d'antenne étant de faire un nul vers l'arrière
il n'est pas surprenant que le produit F/B * Bande-Passante soit quasi contant comme il
en est du produit Gain * Bande-Passante dans d'autres domaines de l'électronique

Ici l'optimisation recherchée concerne 7000 - 7.100
avec un swr <2 à 7.150
la bande 7.150 7.300 étant non traitée

En centrant l'antenne sur 7.150
le swr serai <2,6 de 7.000 à 7.300

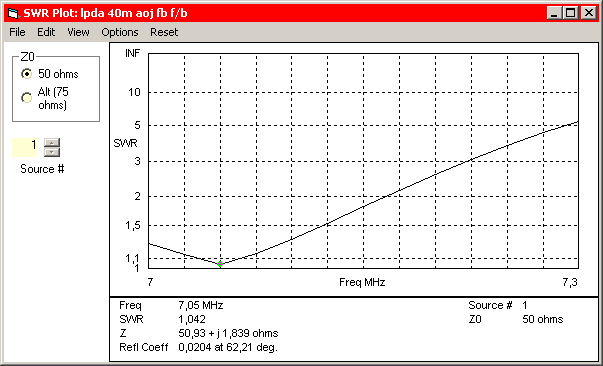

On note que l'antenne fait ici 51 ohm + J 2 ohm
et accepte donc un câble 50 ohm et un balun 1/1 sans aucun matchage
tel que stub ou SMS ( serial matching sections ).

Ce résultat est obtenu parce que la ligne de déphasage symétrique est en 50 ohm
c'est a dire composée de 2 fois 2 câbles 50 ohm en //

La puissance étant répartie depuis le balun dans 8 câbles ( 4 vers chaque élément )
on peut parfaitement utiliser du RG58 d'autant plus que la fréquence est < 10 MHz.
Le câblage de l'excès de longueur de la ligne le long du boom n'en sera que plus facile à
maîtriser.

Une légère réduction du F/B permettrai d'obtenir un swr <1.5 sur 150 KHz.

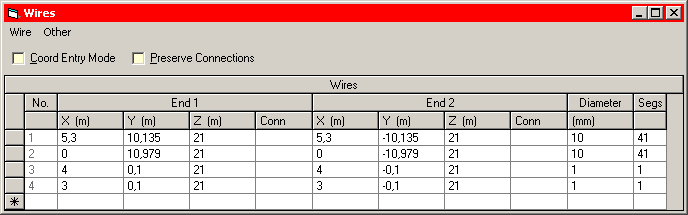

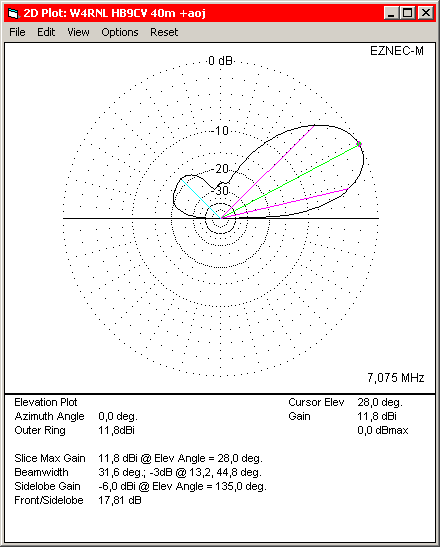

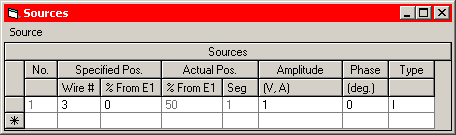

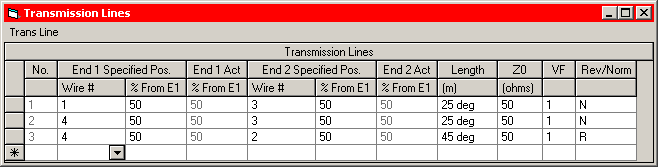

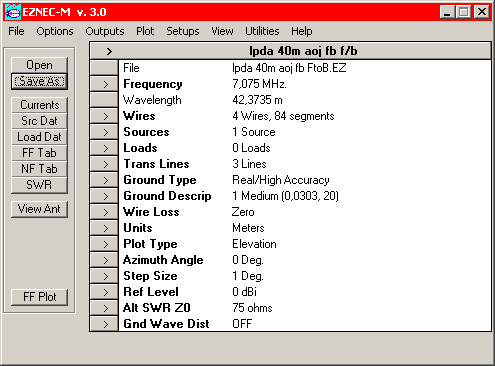

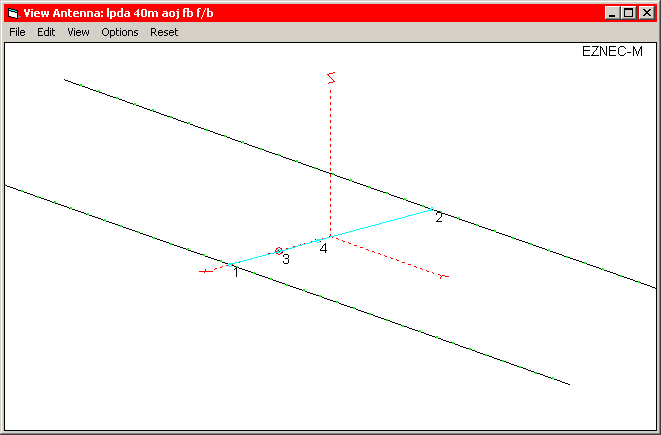

Simu Recherche F/B élevé
