LPDA 30 - 40 / AO-Journal p69

4 el 30-40 LPDA
#1 Duobander
#2 Maquette éch 1/4
#3 Monobandes éch 1
#4 Simu Matching
#5 Simu High F/B

1

1

3

3

2

2

4

4

5

5

Le but de cette étude est de vérifier qu 'il existe bien une solution
permettant de matcher l'antenne dans les conditions ci-dessous :

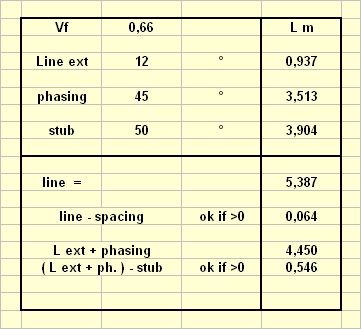

- un seul type de ligne utilisé : 100 ohm symétrique composé d'une paire de coax 50 ohm
- la longueur de la ligne étant légèrement supèrieure à celle de l'espacement des éléments
- le stub étant plus court que la distance entre le point d'alimentation de l'élément arrière.

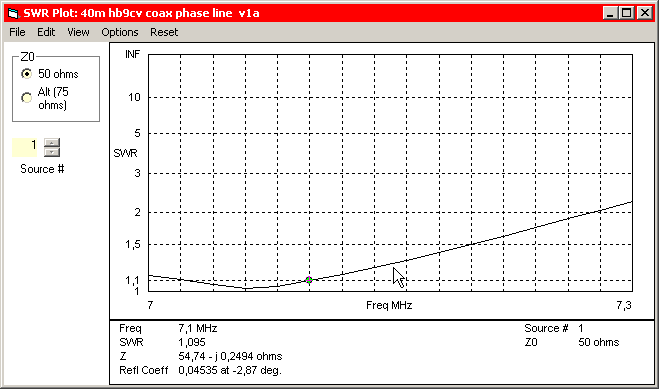

La bande 40m étant couverte  avec un SWR
< 1.5 / 1 de 7.000  à  7.150
<    3 / 1 de 7.150  à  7.300

L'antenne du projet ayant des éléments raccourcis
les marges sur la version réélle seront certainement plus faible.

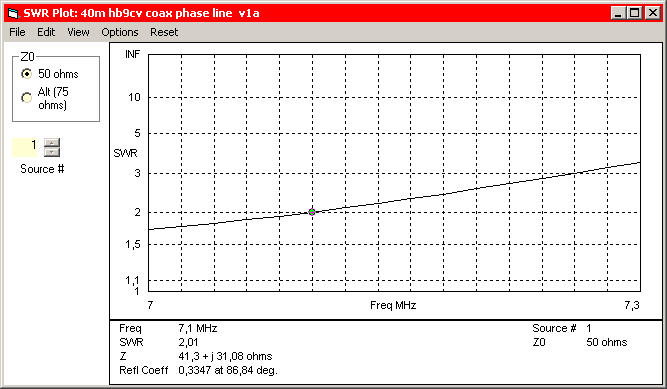

Sans le stub le SWR est encore < 2 sur de 7.000 à 7.100

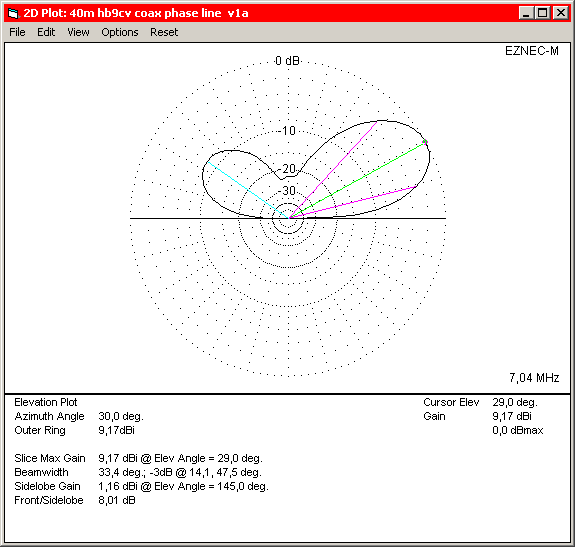

Cette simulation n'a pas cherché a optimiser
les paramètres de gain ou de f/b

mais seulement
la bande passante du système de phasing et de matching.

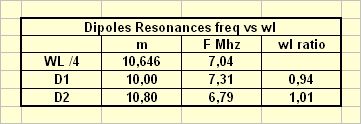

Relation entre la fréquence de design
et la résonnance des dipoles utilisés

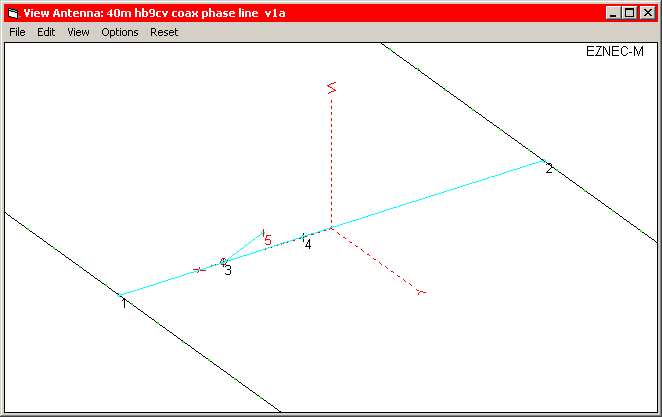

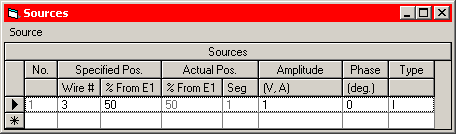

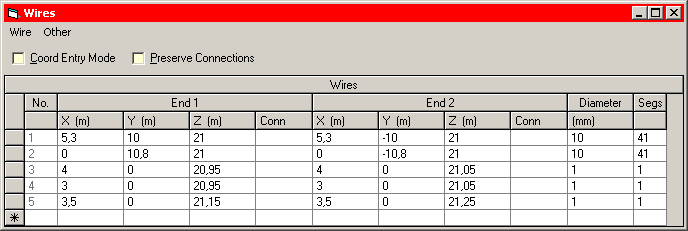

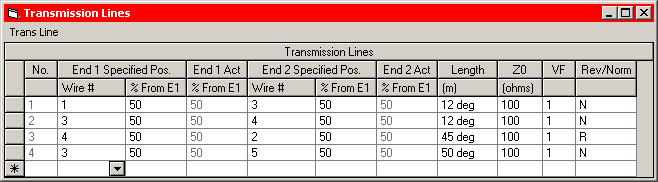

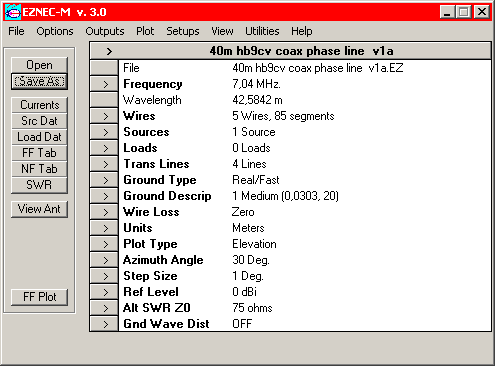

eznec file

LPDA
Duo-Bander
4 el 30 - 40 m

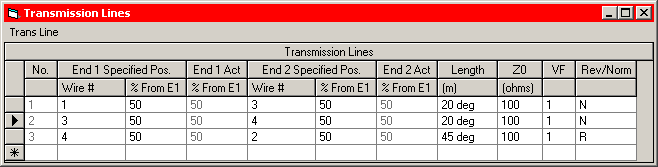

Matching

7000
7150

7150
7300

-- *** --
-
