VFO sync / AO-Journal p633

External "Lock" switch

VFO sync

19-11-2011

#1 - J'en avais rêvé VE3IVM l'a fait !

          Pour savoir ce qui se passe autour de la fréquence de réception,
          c'est à dire au delà du filtre, avec un seul récepteur ce n'est pas possible.
          Le besoin est d'autant plus critique que l'on écoute étroit.
          Avec les tranceivers à deux récepteurs c'est possible,
          l'un étant en étroit et l'autre en large.
          Ecouter même en dosant le rapport entre les deux,
          c'est se faire soit même du QRM.
          Comme dans savoir il y a voir,
          pour éviter l'auto QRM il vaut mieux voir large qu'écouter large,
          et ceci quelque soit le mode.

          Quelque  soit la méthode utilisée,
          pour y arriver il y a un préalable incontournable,
          les VFO des deux récepteurs doivent être en permanance alignés.

          Yaesu sur la série 1000mp à mis un bouton poussoir nommé "LOCK",
          pour déplacer les deux VFO, mais il faut le maintenir enfoncé
          en permanance pendant les manoeuvres.
          Ergonomiquement, c'est nul.

          Depuis plus de dix ans, pour résoudre ce problème,
          j'avais sorti le contact du poussoir "Lock" à l'exterieur,
          et mis un interupteur en parallele.

          Pour actionner le système il fallait:
          - presser "SPLIT" ( avec un offset de zéro dans le menu )
          - enclancher l'inter "LOCK" externe.

           Ce système libère une main, simplifie et fiabilise la manoeuvre,
           mais a un inconvéniant majeur, il bloque une partie des touches de la face avant.

          J'avais projeté de faire une petite carte avec quelques portes logiques
          pour envoyer l'encodeur du vfo A à la place du B
          car la connectique interne permet de la faire sans couper la moindre piste,
          mais cela en est resté là car même un peu pénible,
          la solution très primaire de l'inter en // était efficace.

update 22/11/2011

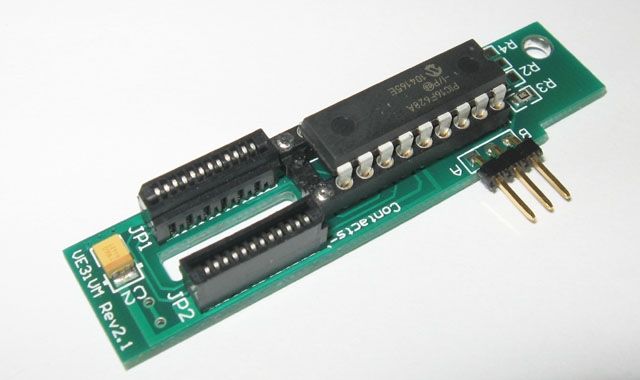

VFO Sync

board for Yaesu
FT-1000mp,
Mark V & Field

19-11-11

#3 - J'en avais rêvé VE3IVM l'a fait !

          Le cadre d'utilisation de ce système est évidement avec un SDR,
          deux pages de ce site y sont consacrées :

             http://www.f6aoj.ao-journal.com/crbst_627.html

             http://www.f6aoj.ao-journal.com/crbst_628.html

                Sourcing : tks F5QE

         Au passage, aujourd'hui une nouvelle option
         pour une appareil conçu il a presque vingt ans, c'est fort,
         car seules les machines de légende ont ce genre de privilège.

19-11-11

#2 - J'en avais rêvé VE3IVM l'a fait !

          Le temps a passé et la technologie a évolué,
          VE3IMV, Ivan Makarov
          a trouvé et développé une solution simple, moderne et éléngante,
          avec évidement un PIC.

          Le kit qui en résulte n'amène que le vitale :
          - un CI avec les CMS soudés
          - un PIC en DIL programmé
          - 2 connecteurs pour cable en nappe imprimé
          - un petite cable en nappe imprimé

          Pour le reste, connectique classique visserie colonnette
          il faut se débrouiller par soit même.

          La soudure "A" est très délicate à faire,
          il faut gratter le vernis d'une piste très fine,
          et souder un fil très fin dessus ( le fil à wrapper est parfait dans ce cas )

          Il y a  une alternative à ce moment de stress intense,
          démonter la carte "Control Board"
          et souder le fil "A" sur la pin du connecteur ou arrive la piste en question.
          Dans mon cas vu l'age de la machine et le nombre de connecteurs,
          et donc de mauvais contacts potentiels à venir,
          je n'ai pas osé prendre ce risque car il m'a semblé supérieur à l'autre.

          Le seul paramètre du menu à éventuellement ajuster
          est la démultiplication des VFO, car elle doit être la même sur les deux.

          La mise en Synchro des VFO et l'arrêt s'obtiennent
          par pression simultanée sur "DUAL" et "LOCK"
