Rx ant box / AO-Journal p620 #2

Boîtier Teko 3A Coffret Alu 102 x 72 x 28

Page

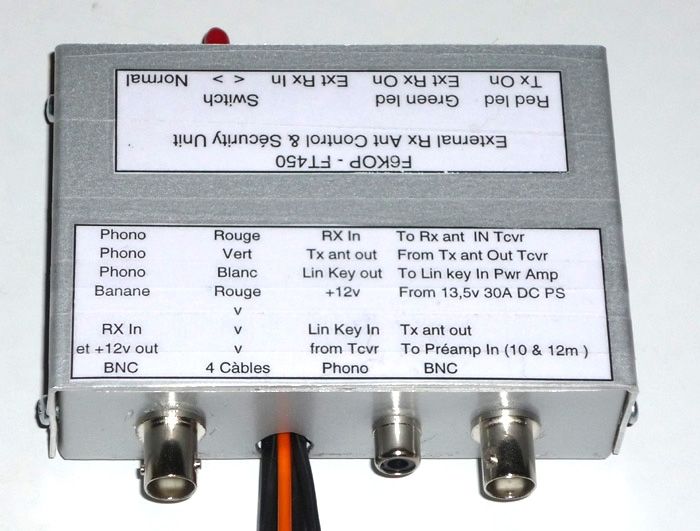

Connector chart

TJ9PF project

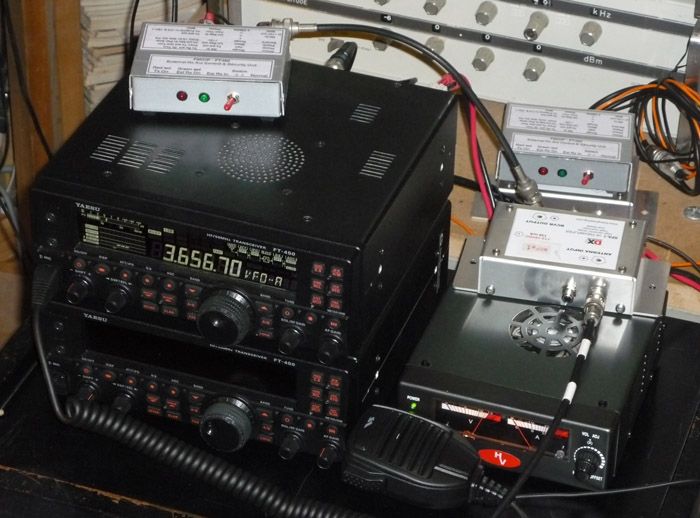

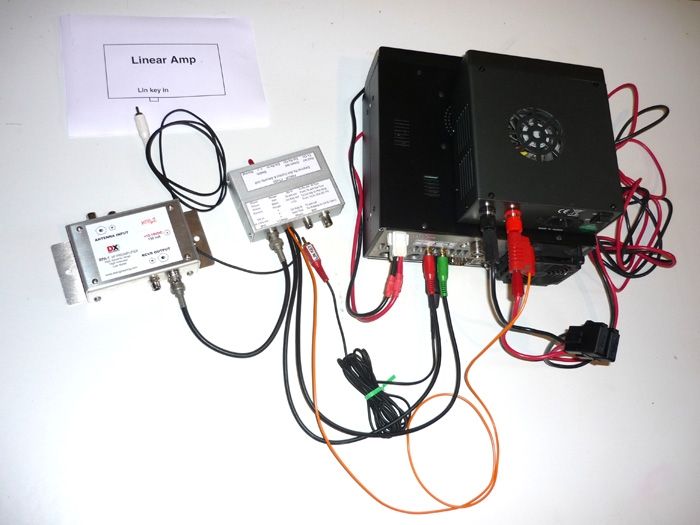

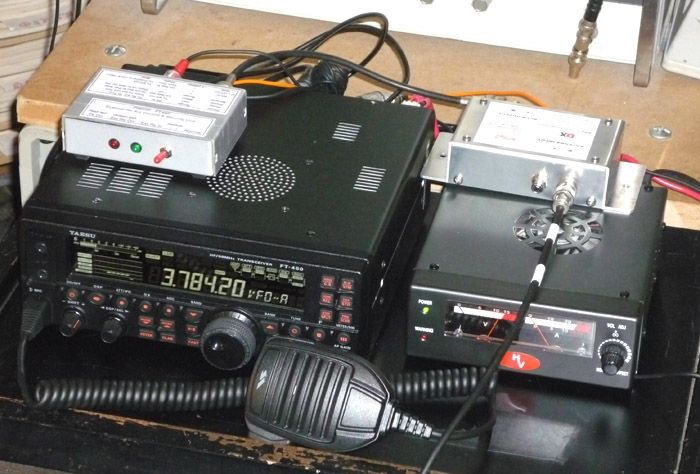

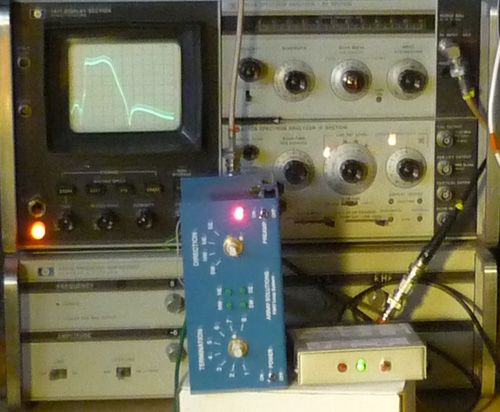

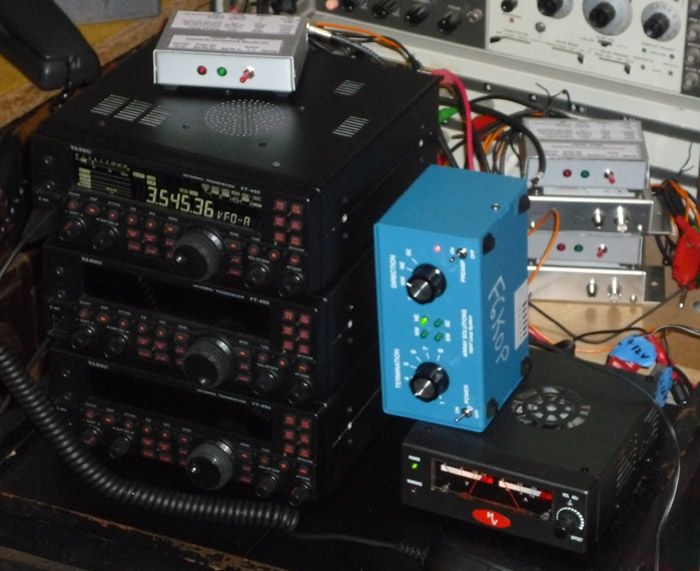

24-01-2011 Full system under test

07-02-2011 on line manual : this page & TJ9PF project

1

1

2

2

update 07/02/2011

# 4

# 3

# 5

# 7

# 6

# 2

20/01/2011

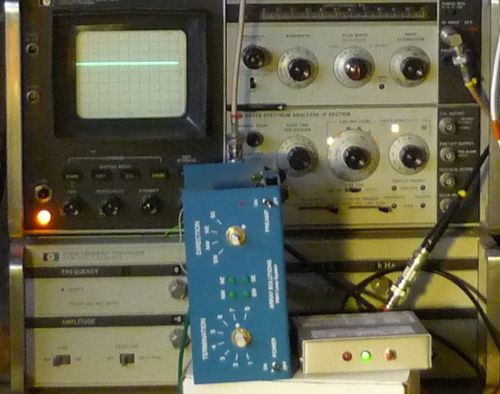

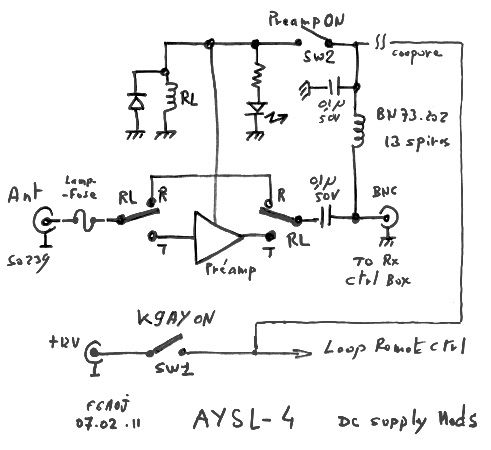

Compatibilité K9AY (AYSL-4 revB ) Array Solutions
versus
Boîtier de commande & de sécurité V2
Rx antenna

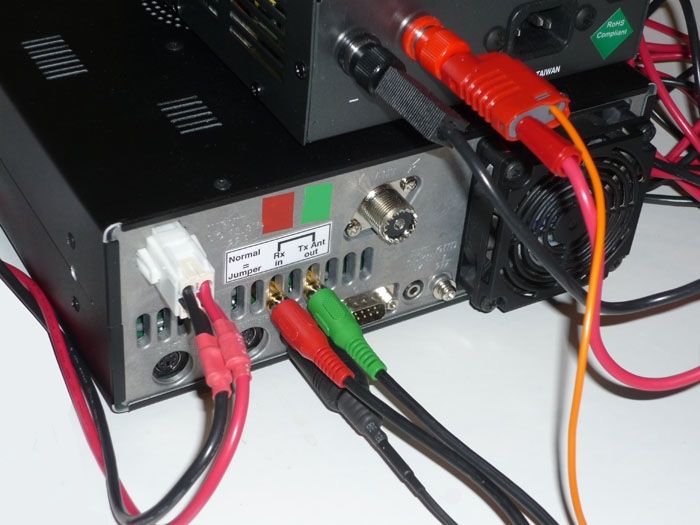

Afin de stadardiser l'interface avec le FT-450

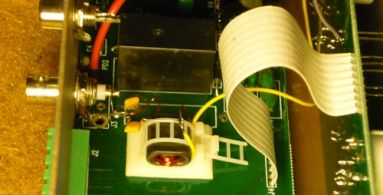

le boitier de commande l'antenne K9AY (AYSL-4 revB ) de Array Solutions doit être modifié
Les fonctions "Direction + Terminaison" doivent être séparées du préampli
uniquement en ce qui concerne l'alimentation.

Le préampli sera alimenté par la prise de sortie Rx
( comme pour les Beverages )
ce qui entraine le remplacement du connecteur
rca par une BNC pour éviter les court-circuits.

Suite à ces modifications le boitier de protection
de l'entrée Rx du FT-450 peut faire son office
vis à vis du tcvr & du préampli interne au boiter AYSL-4

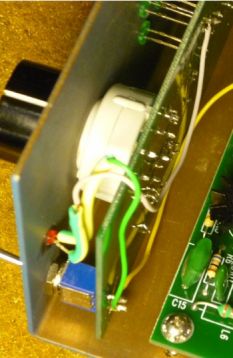

Un voyant ajouté sur la face avant par F6AML
pour une version du boîtier de sécurité
sans modif du transceiver
reste en place, il visualise l'état actif du préampli
et sa mise en sécurité lors du passage en émission.

Le filtre incorporé au préampli
étant un large bande 1.8 - 3.8 MHz
il faut absolument en amont,
en placer un autre, mais Mono-bande.

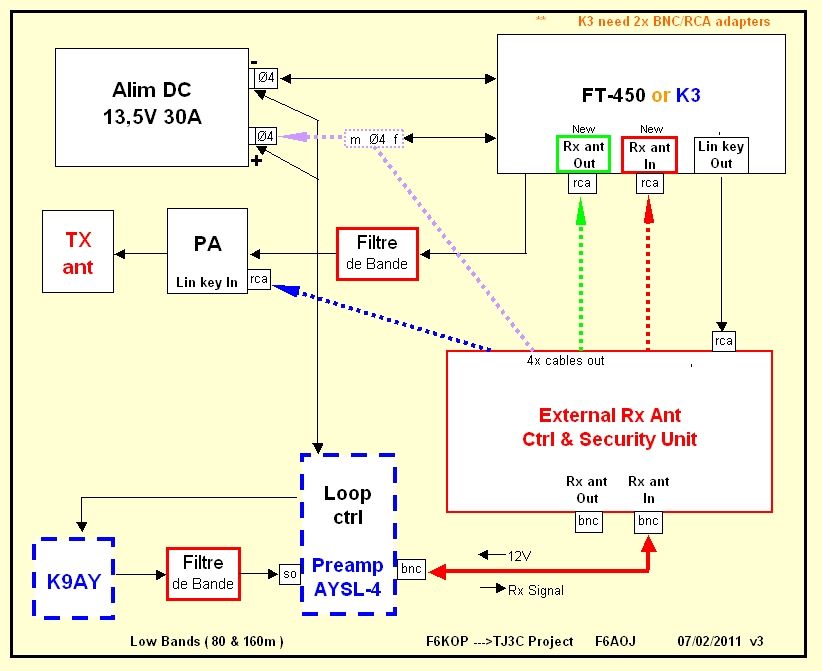

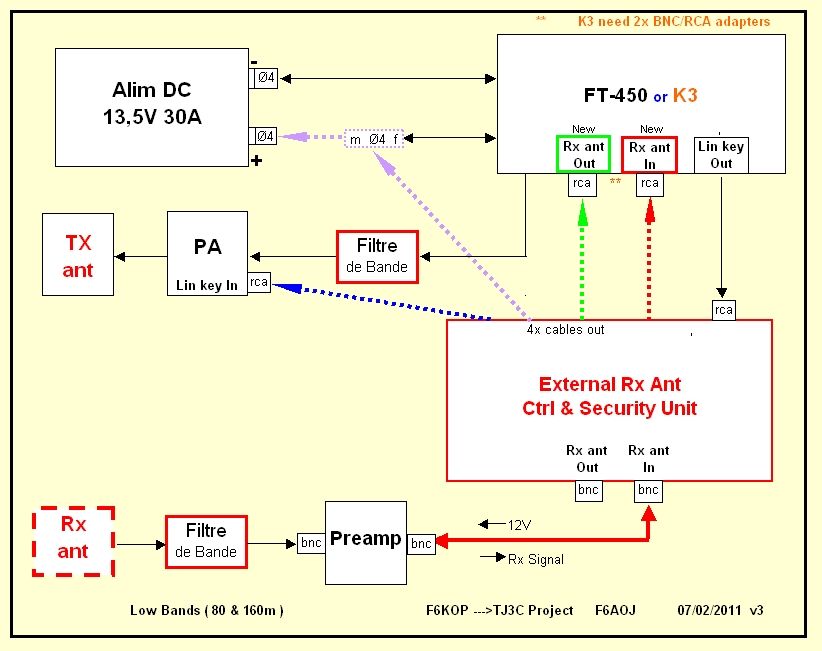

Il découle de ces contraintes

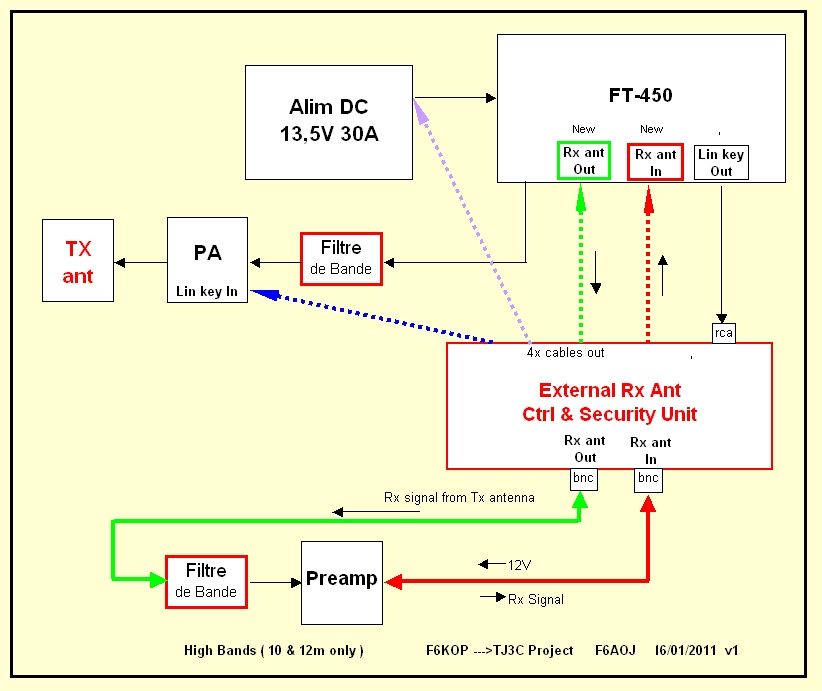

le schéma global ci-dessous.

Ce système peut paraître lourd,
mais le dernier utilsateur du boitier AYSL-4
à certainement fait une erreur de configuration
possiblement due à la complexité
( par la sortie TX in ne peut en être autrement )
car le préampli ayant au banc un gain de -25dB
il a fallu remplacer le transistor...

Ce préampli peut être utilisé sur 80 et 160
à cause du filtre intégré
- soit avec une K9AY
- soit avec une Beverage,
la partie "loop control"
ne servant alors à rien,
peut ne pas être alimentée.

20/01/2011

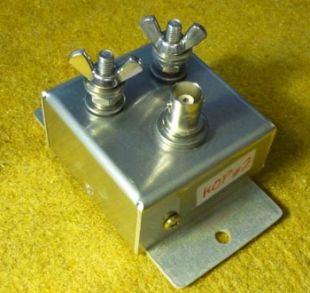

DX Engineering Beverage Transformer BFS-1
versus
Boîtier de commande & de sécurité V2
Rx antenna

L'alimentation par le coax des préamplis
impose que la charge connectée soit isolée en continu,
sinon le 12v de l'alimentaion 20 A va trouver un chemin vers la masse...
Ce risque justifie le fusible 1A ajouté en série le câble d'alimentation du boîtier.

Si on connecte une Beverage via un tranfo BFS-1,
sans passer par un préampli
le fusible saute, car la sortie du transfo BFS-1 est à la masse en continu

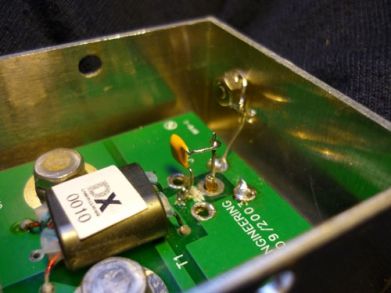

Il convient donc d'ajouter une capa d'isolement, 01µF 50v,
ente la BNC et le transfo, après avoir coupé la piste
sur les 2 faces du circuit imprimé.

Rx ant.

Control &
Security Unit
v2

Rx ant Ctrl Unit

16/01/2011

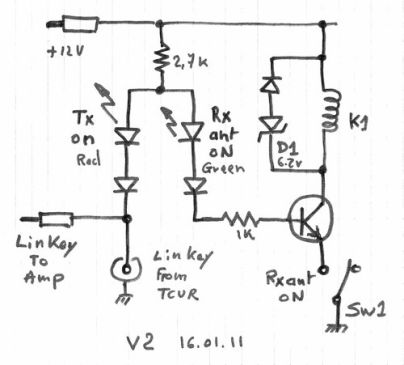

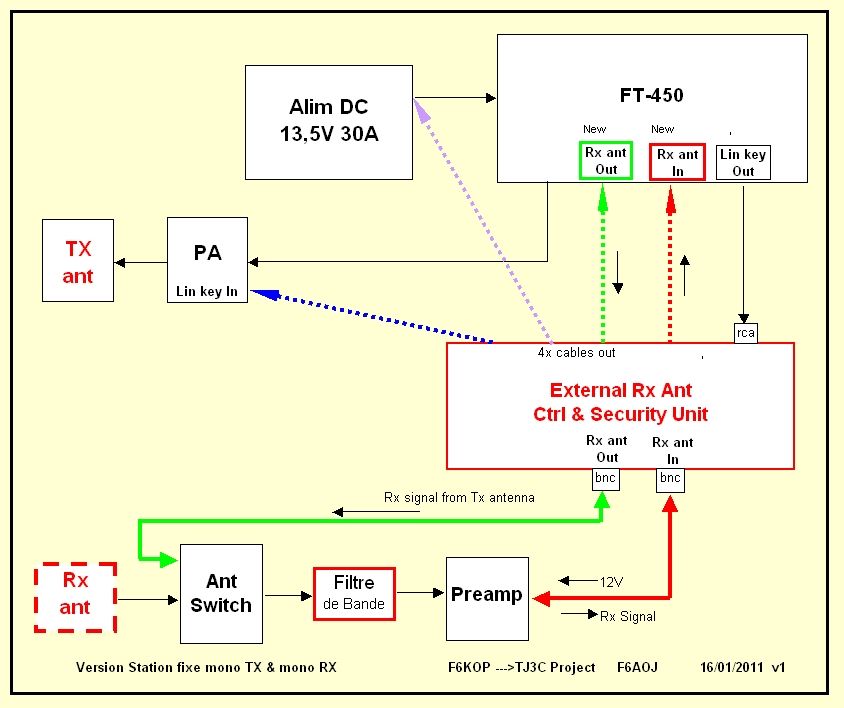

Boîtier de commande & de sécurité V2
Rx antenna

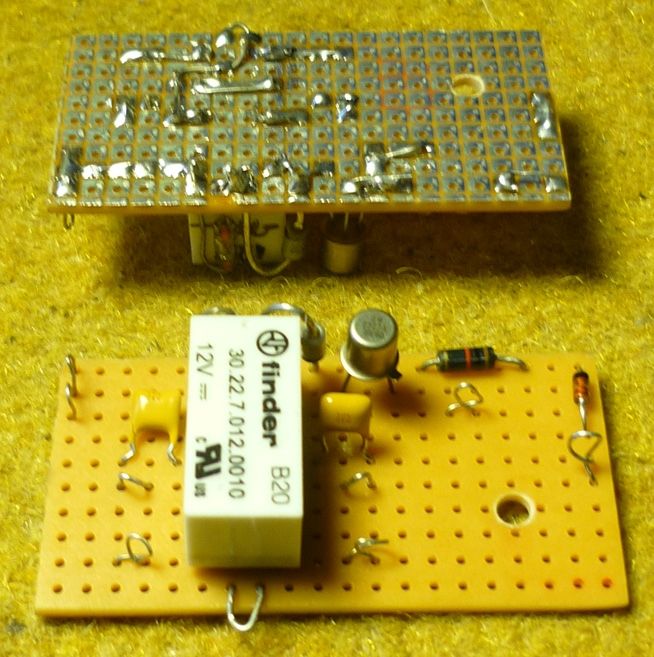

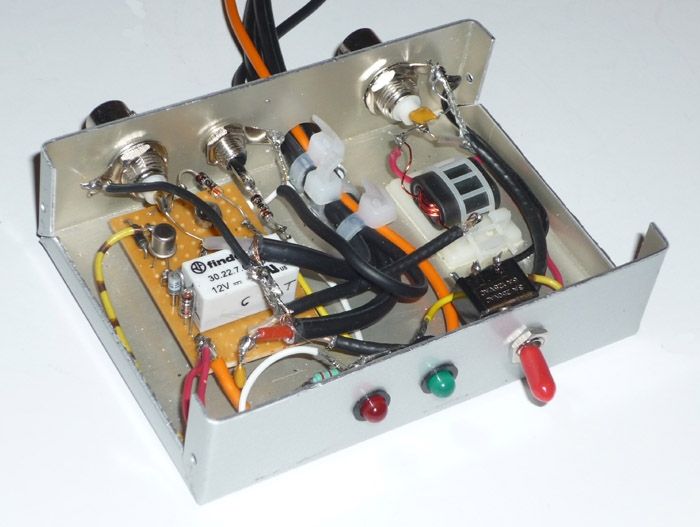

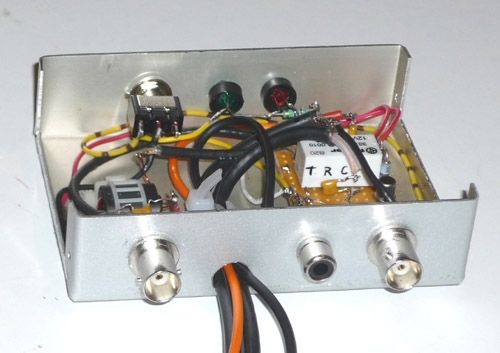

Le but de cette version est d'incorporer
la commande d'un préampli Rx
comme le RFPA-1 de DX Engineering
ou tout équivalent.

Ce modèle particulier étant alimentable
par la sortie via le câble coaxial,
cette caractéristique est utilisée
afin de réduire le nombre de câbles sortant du boîtier
et donc les erreurs ( souvent destructrices ) lors de l'installation.

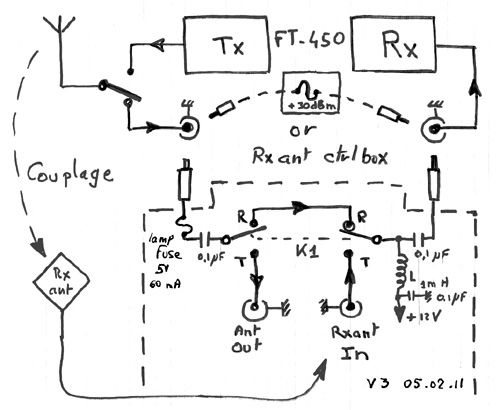

La self de choc d'injection , ev 1mH
est réalisée sur une ferrite binoculaire FT-73-202
12 spires en 4/10 cuivre émaillé
Les condesateurs de liaison et de découplage
sont des Ceramiques multi-couches 0.1µF 50 V
