Shunt feed Vert / AO-Journal p48

Initial Configuration

160m Vertical
#1 Basic
#2 Motorized
#3 Recopie
#4 Rotatable
#5 Bon pour le Dx ?

160m Vertical
#1 Basic
#2 Motorized
#3 Recopie
#4 Rotatable
#5 Bon pour le Dx ?

eleveted radials

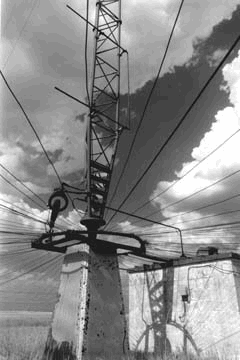

KMGC ( AM 710 ) 10 Kw
Amarillo TX

to Radials

C serie

C //

C serie

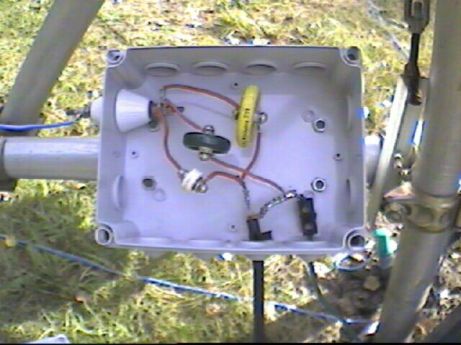

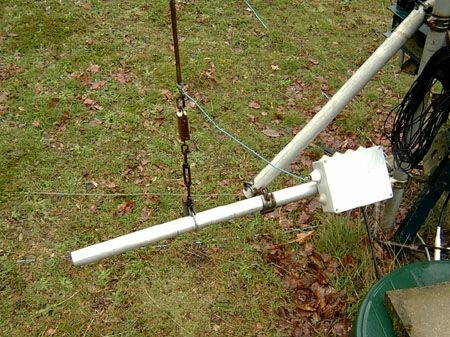

Omega match

^ CU diam 12

1

1

<--- Radian surélevé SE

<--- Commun Radians sol

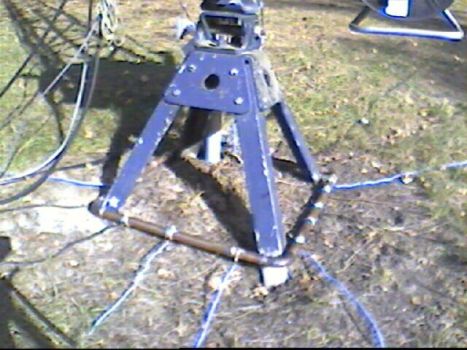

cadre en cuivre étiré diam 22

<--- Radian surélevé SW

Radian surélevé NW -->

Radiateur ---------------->

tube CU diam 12

4

4

<----- L1

Antenna switch
top cover

Radian surélevé NE -->

3

3

2

2

2002

2006

2002

5

5

SK 04/2008

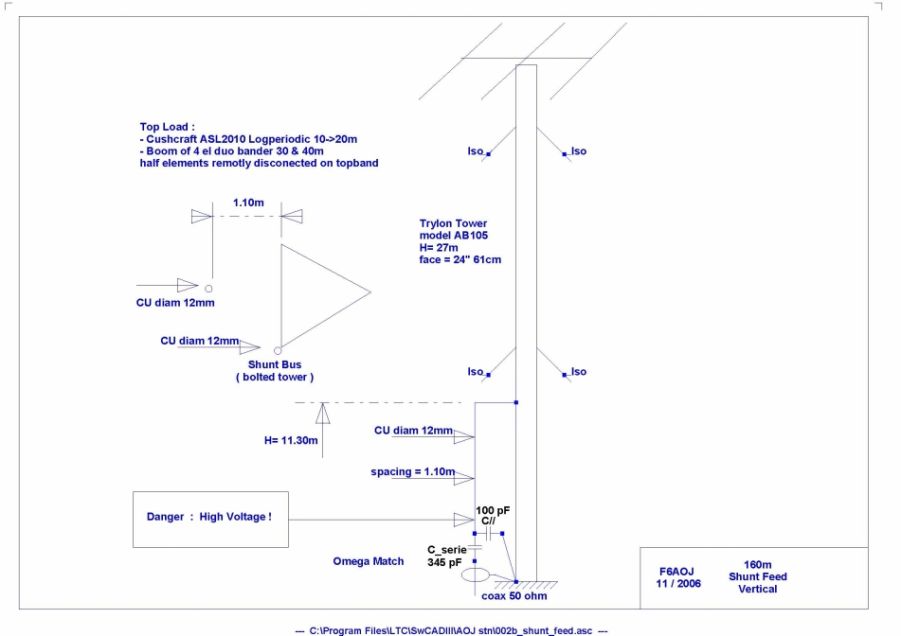

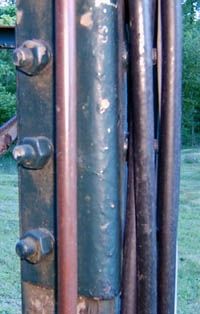

La hauteur de la prise définit  la fréquence d'utilisation.
L' espacement définit l'impédance.
Le condensateur série compense l'inductance présentée par la ligne.
Dans la version d'origine 500 pF, la bonne hauteur et le bon espacement,
permettaient d'obtenir le matchage parfait sur la fréquence souhaitée.

Suite à la présence du boom de la beam 30/40
il n'a plus été possible d' avoir une antenne purement résistive,
un léger oméga match s'est imposé.

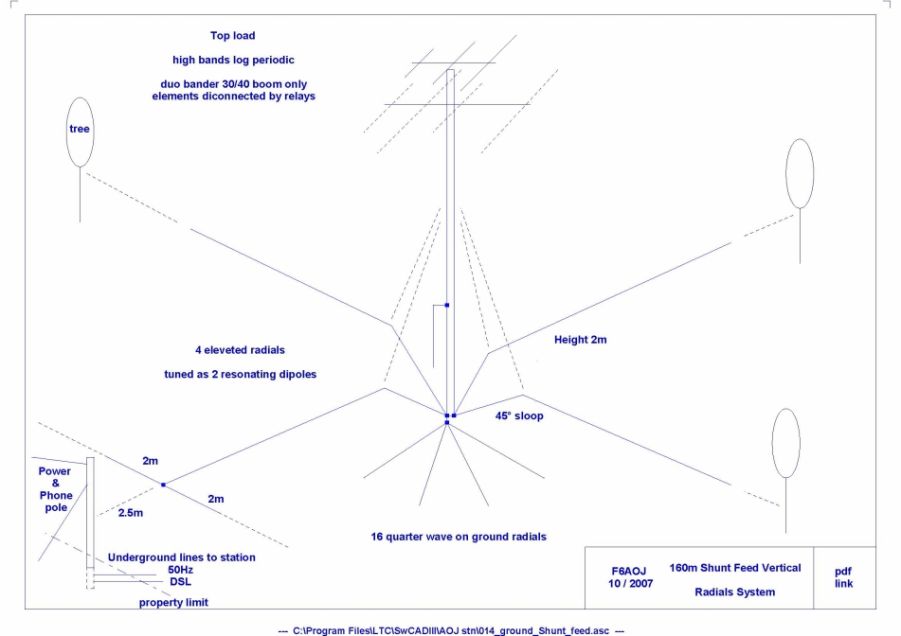

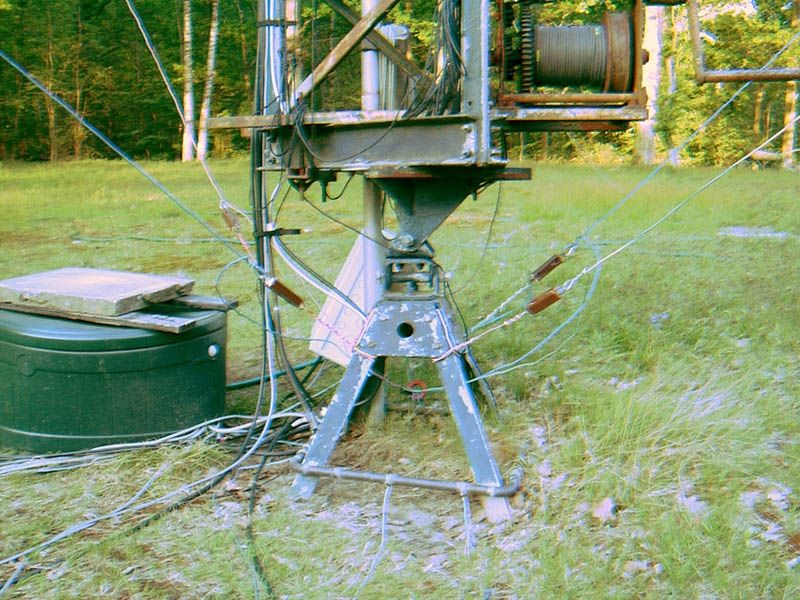

Suite à la mise en place des radians surélevés
il a fallu modifier l'oméga match,
ce qui prouve qu'ils ont un infuence réelle sur l'ensemble.

Un "choc balun" à été ajouté

1/    pour que les mesures à l' analyseur de réseau ( VNA ) depuis la station
ne soient pas poluées par le rayonnement de l'antenne sur le cable
( dont la tresse étant à la masse se comporte comme un radian )

2/    ensuite pour qu' on puisse modifier la longueur du cable
allant a la station sans que l'antenne change de caractéristique.
Ceci permet aussi de prévenir les feed-back
peu appréciés des équipements du shack,
et pas du tout des ordinateurs.

Rappel:  pas de manip VNA de nuit, sauf avec le LP100A

Octobre 2007

Suite à la mise en place des radians surélevés,
l'impédance à changé,
en soit c'est une bonne nouvelle,
cela prouve qu'ils ont une influence sur le circuit de retour,
qui ne peut être que de diminuer la resistance de terre.

La mauvaise nouvelle est que les radians étant accordés,
la bande passante s'est réduite.

Une fois les ajustements réalisés
un swr < 1.5 de 1.800 et 1850 stable
est obtenu par temps sec seulement.

La pluie et ses variantes,
humidité de l'air, brouillard et neige
font monter le SWR min et glisser la fréquence centrale.
la saison d'activité maximale du 160m étant hivernale,
il a fallu recourir à la boite de couplage MFJ certains jours,
et donc perdre du temps à trouver les réglages.
Pour réduire le nombre de cas au minimum,
l'antenne a été matchée sur 1.824 à 1/1.
Ce choix entraine l'utilisation de la boite
quasi systèmatiquement en SSB.

Solution

Télécommander le système de matchage

soit en premère approche

motorisé le CV au bout du shunt feed

Octobre 2006

Suite à l'installation de la beam 30/40
le matchage à du être modifié,

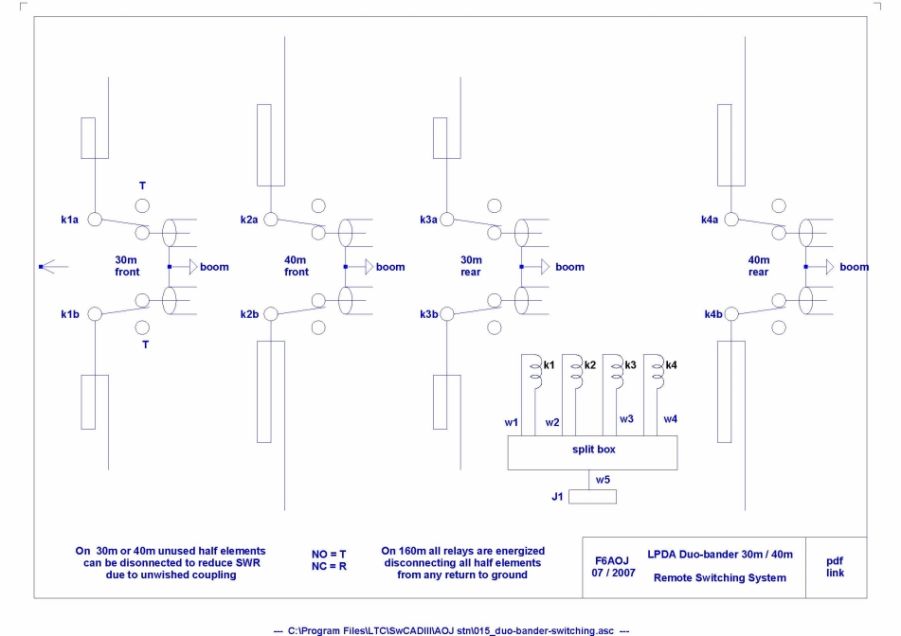

car si les éléments sont déconnectés par des relais,
il reste la présence du boom qui augmente la capacité teminale.

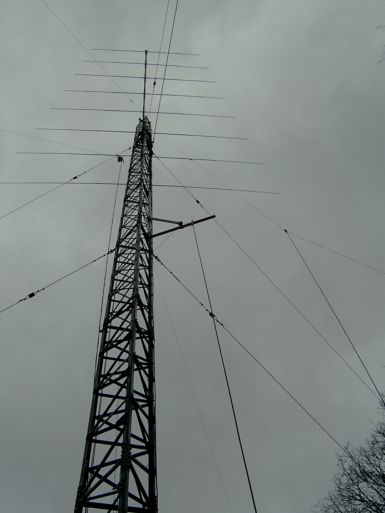

80m dipole

30m slooper

40m slooper

Shunt feed

If you dont know what is the best current return circuit,
use both methodes, on ground and eleveted radials,
then current will self share in circuits to easyest way back,
so this should minimise loss.
