All Modes Keyer / AO-Journal p34

24 août 2009

Isolement Voies Audio

   - quelques problèmes de connectique dans les cables audio,

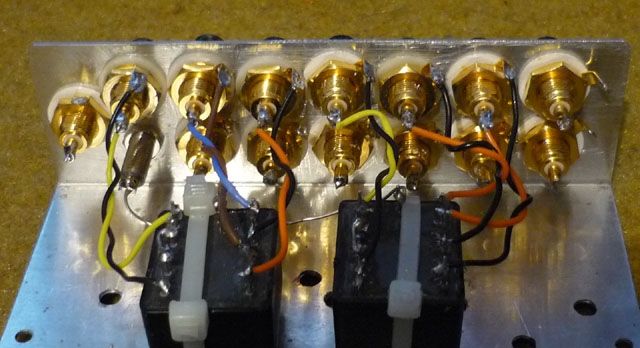

     et on se met à actualiser la boite de répartition et d'isolement galvanique
     2 transfos avec 2 secondaires séparés chacuns,
     et aucune masse commune ( pas comme sur le K3, grrr )

     Pour faire bonne mesure
     après 9 ans de service
     le boîtier d'interface
     TCVR-cat-  CW-key  RTTY-fsk
     nous fait un caprice,
     un fusible et un coupleur opto HS

last Update 09/01/11

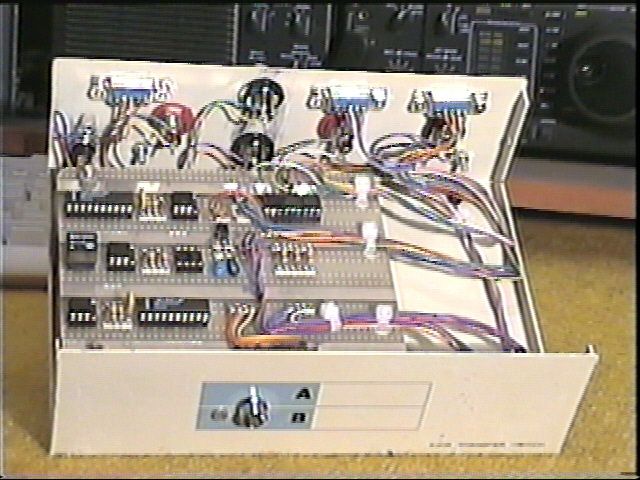

Ce boîtier est une partie de l'équivalent d'un Micro-Keyer
Il n'utilise aucun logiciel et ne souffre donc jamais des problèmes qui en découle.
Un autre boîtier #2 gère la partie analogique.

3 ports RS 232 Insulator

3 ports
RS 232 Insulator

  Tcvr cat
RTTY fsk
PTT ( rtty + psk )
CW key

Port  Transceiver  :  Tx  & Rx data + Cw key
Port  RTTY          :   serial Data  + PTT
Port  PSK               :    PTT

Toutes les voies montantes ou descendantes sont isolées avec des coupleurs opto.
Coté PC l' alimentation est fournie par celui-ci, du 12v via un fusible.
Coté radio un bloc régulé fourni du +12v.
L'isolement galvanique est donc bien réel.

La voie PTT  met à la masse sur le FT1000-mp un courant important
nécessitant un opto à grand gain et courant élevé.

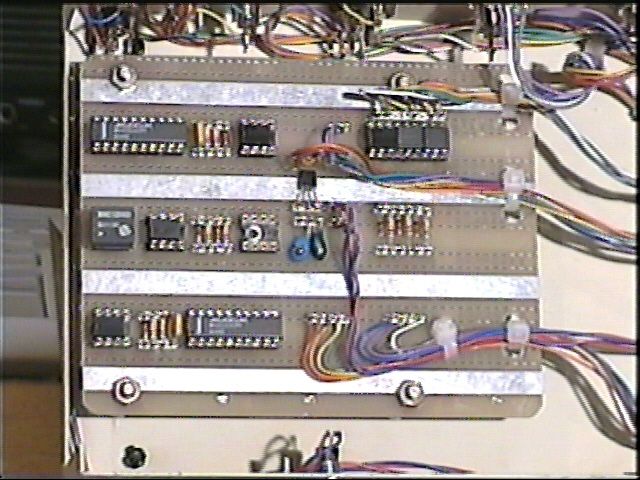

La carte type proto de labo est cablée en "Wrapping continu" ,
moyen de cablage très rapide sous réserve d'avoir l'outil pour le faire.

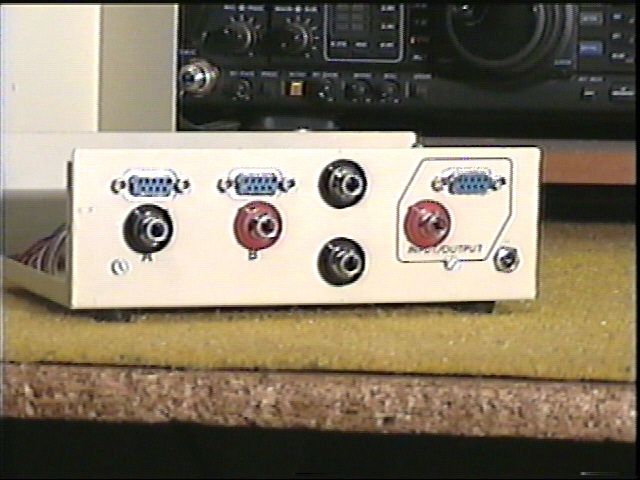

Le coffret choisi en plus d'etre disponible dans les brocantes pour une misère
ayant déja des percages pour prises sub D limite les efforts
nécessaires à son adaptation au besoins du projet. **

** note pour F5AFV

Le dernier E est optionnel
