   Fusholder



 HP
Model 11509A
last Update 21/03/2009

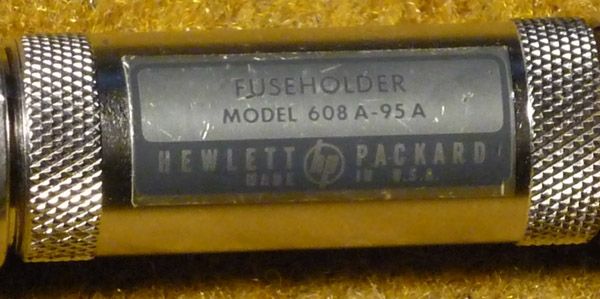

FUSEHOLDER

Hewlett Packard
Made in U.S.A.

fabriqué de 1952 à 1955
sous la référence,
 Model 608A A-95 A
comme accessoire du générateur model 608A

puis,  Model 11509A
comme accessoire standard HP
25$ au tarif 1963  ( avec 5 cartouches de rechange )

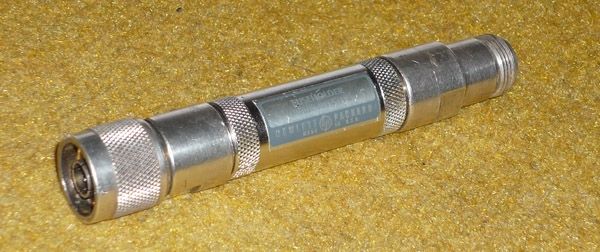

Connecteurs N male/ femelle  50 ohm

Fusible en cartouche verre standard US  1" x 1/4"

LITTELFUSE    USA     <  -- marquages  -->  1/16 A  250V      306105
 ( pn HP )

L'objet de cet accessoire était de protéger
l'atténuateur de sortie du générateur
lors de testes de transceivers
d'un passage en émission malencontreux.

Une méthode simple à une fréquence inhabituelle, 500 Mhz,
une ligne d'impédance constante sauf sur 15 mm
donnent une perte d'insertion infime et et un SWR négligeable

Le concept est toujours d'actualité car :

200 W sous 50 Ohms  donnent  I= 2A,
un fusible de 2.5A fera une protection
du Rx d'un Transceiver contre les agressions
comme  les reinjections dans un cadre multi-émétteurs
voir la foudre jusqu'à un certain point.

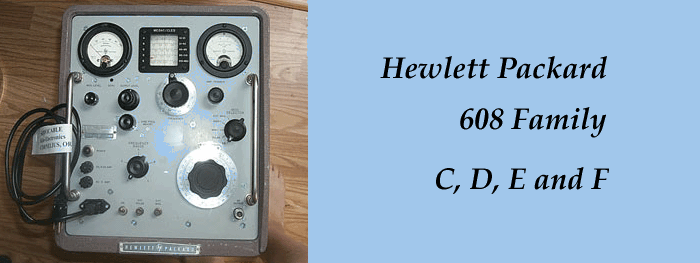

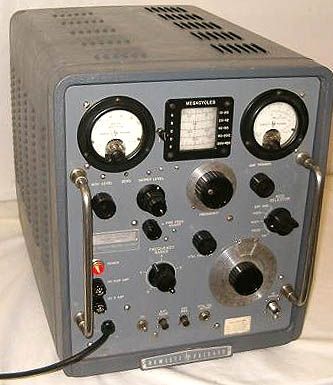

HP608A

VHF Signal Generator (<1952 - <1955 ).
This instrument could generate a 0.1 uV to 1 V signal
over the range of 10 MHz to 500 MHz in five overlapping bands.
It could be amplitude modulated up to 90 %.
