KD9SV Preamp / AO-Journal p180

Receive Ant
Switch
With Dual band
Pre-Amp

Dxpedition
Model II

by KD9SV

Receive Ant Switch

With Dual band Pre-Amp

Dxpedition Model II

by KD9SV

autre problème...

( TS7C dxpedition )

D 11/01/09

20:30z  160cw   :
               le premier signe du premier caractère est bouffé
               d'ou des répétitions et des DUP à l'infini.
               Il me semble que le mode "full break-in" est incompatible
               avec le preampli / switch box KD9SV

L 12/01/09

11:00z   Appel GSM de Mathieu F5PED depuis Kerkennah
               qui confirme le problème de compatiblité QSK.
               L'ensemble ( tcvr + préampli ) n'ayant jamais été testé,
               achat récent de FM5CD, le risque était élevé...

Solutions :

         1-  Augmenter le temps entre :
             - le passage en émission du tcvr
             - et le début de la manipulation,
            voir les menus du tcvr,
             c'est la vraie solution.

Lorsque ce n'est pas possible, le paramètre n'étant pas ajustable, alors :

         2 -  si le transceiver a une entrée "rx ant "
               ne pas relayer les 100w du tcvr et le "lin key" par le préampli,
              c'est à dire ne pas utiliser la fonction "front end protection"
              et espérer que la réinjection de l'antenne Tx sur celle en Rx
              ne détruira pas le préampli s'il est "on" ,
              ou la tête hf quand il est "off".

        3 - Si la proximité interdit la solution 2,
             faire commuter par le tcvr,
             le préampli en parallèle avec le PA, ( et non en cascade )
             sous réserve de compatibilité élèctrique,
             - coté préampli, il manque au moins une diode dans la ligne "key in"
             - coté PA possiblement aussi, à vérifier pour chaque modéle.
             Dans ce cas la surcharge n'étant que fugitive,
             elle devrait être supportable

        4 - Pour les adeptes de la " old school ",
             et ils sont encore nombreux,
             il y a la commutation à la pédale et le timing au " brain processor " !
             J'insiste, car c'est souvent au QRA que finissent pour réparation
             les matériels victimes des bugs des  " brain processors "...

        5 - "Old school" encore, mais version hardware,
             séquenceur hardware déclanché à la pédale,
             le bug version 4 n'est plus là pour détruire,
             par contre ce qui peut l'être c'est le message
             qui peut être tronqué au début, mais c'est moins grave.

       6 - L'idéal serait que le séquenceur soit intégré au programme de log
            qui en fournissant le PTT et la trame cw ou ( le DVK et l'inhibit micro )
            résoudrait de manière universelle ce problème.

Dans tout les cas, sauf 1 & 2, le mode QSK disparait.

last Update 13/01/2009

13/01

Passez une commande chez KD9SV
avec Quantité  = 2 ,
facturée plein tarif, sans remise.

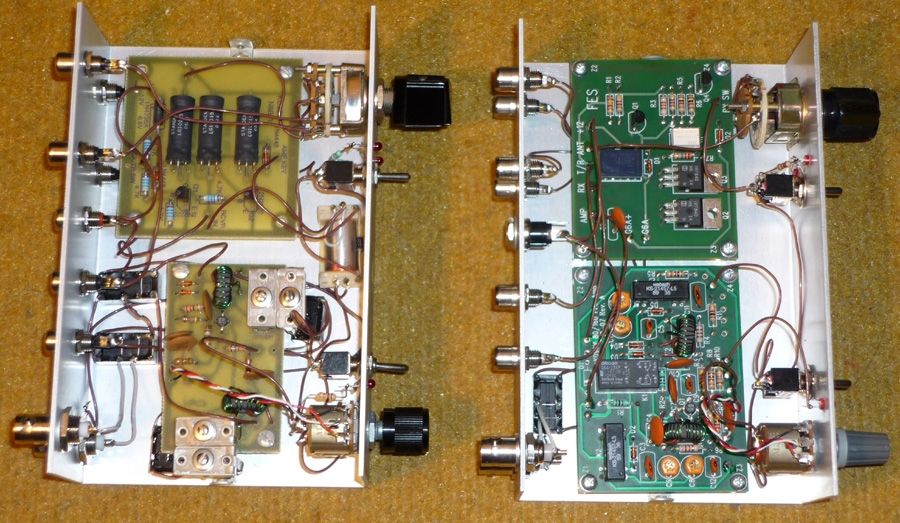

ce qui vous est livré est au dessus...

nota :
celui de droite est livré en panne, préampli HS
j'ai remplacé le FET
gracieusement fourni par KD9SV
sur demande de FM5CD pour éviter le retour en W.

celui de gauche, c'est la maquette !
3 relais sont collés sur le châssis

et le préampli mono-bande
est modifié en bi-bande
avec 2 relais et 2 condensateurs ajustables
qui tiennent uniquement par des strapps entre les bornes

Pour pouvoir dépanner
les relais ne sont pas collés sur le châssis,
quelle délicatesse...

Remarques générales

-1-
Il n'y a pas le moindre pouce de câble coaxial !
à quoi cela sert-il d'avoir des antennes directives
si la directivité est massacrée
par la diaphonie due
- au câblage en long fils parallèles
- au commutateur BF 4 positions 1 circuit
les voies non sélectionnées
n'étant même pas chargées.

Le passage des 100 ou 200 W du tcvr
ne fait pas l'objet de plus de soins,
il ne faut donc pas s'étonner
si le FET rend l'âme au moindre incident.

C'est certainement pour cette raison
que j'ai aussi remplacé le transistor du 2nd préampli.
Pourvu que celui-là et l'autre  tiennent
jusqu'à la fin de l'expedition TS7C.

-2-

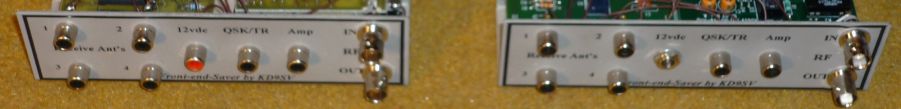

La prise d'alimentation 12 v
est une Cinche femelle
identique à celle des entrées/sorties RF...
il faut donc utiliser un câble terminé par une fiche male...

Michel en a remplacé une ( à droite )

-3-
La carte FES ( séquenceur ) est non documentée,
elle apparaît sous la forme d'un rectangle vide.

Coté préampli le montage est simpliste :

- un simple transistor à effet de champ

-  un circuit oscillant coté entrée
et coté sortie en guise de filtre

- une commande de gain variable via G2
catastrophique pour la linéarité.
   Il est recommandé
de rester à gain max
ou de le mettre " OFF "

- La classique protection de l'entrée
par 2 diodes têtes bêches
n'est pas faite pour arranger les choses coté bruit.

Ce préampli est moins mal adaptés aux boucles,
-  bas niveau apériodiques
- ou accordées comme les magnétiques

qu'aux Beverages large bandes,
qui lui feront cadeau des broadcasts des MW et SW
que ses filtres simplistes ne pourront masquer.

J'allais oublier, dans la version d'origine,
il oscille sur 70 Mhz à -10 dBm
la longueur excessive de la  piste,
entre le drain et le circuit LC,
pour éviter de mettre un blindage,
en étant la cause.

Pour résoudre le problème placer 33 pF
entre drain et source au raz du transistor
et réduire d'autant le circuit de sortie

Conclusions

Le preampli est très médiocre,
la commutation tout autant.

Il est chère, car développé à la va vite,
il nécessite beaucoup de main d'oeuvre.

Le produit sera attractif par ses fonctionnalités,
aussi longtemps qu'il n'aura pas de concurrent.

Cette individu n'en est pas à son premier forfait,

il y a quelque temps F6CPO avait passé commande
par mon intermédiaire ( traducteur )

d'un préampli bi-bande,
et avait reçu un mono-bande !

"Il y a eu une erreur", avait dit KD9SV,
"je vous en envoie un autre si vous acceptez le payer,
vendez l'autre en F, c'est mieux que le renvoyer ici"

C'est de la vente forcée ou je rêve,
ou comment se débarrasser des invendables
par cette combine via l'export bien entendu.

Verdict

Il ne reste plus qu'à entonner le refrain d'une chanson connue :

" Protégé des juges par les frontières
et le coût de la logistique,
bien des fabricants
transforment leurs déchets en produits exports. "

en conséquence de quoi
KD9SV
a obtenu sa carte de
membre du club des escrocs

avec mention
pour sa constance dans l'effort.
